PADS入门教程（二）

本文章继续接着《PADS入门教程（一）》的内容往下介绍：

本次使用到的是pads logic，用来编辑元件封装（在原理图中的）

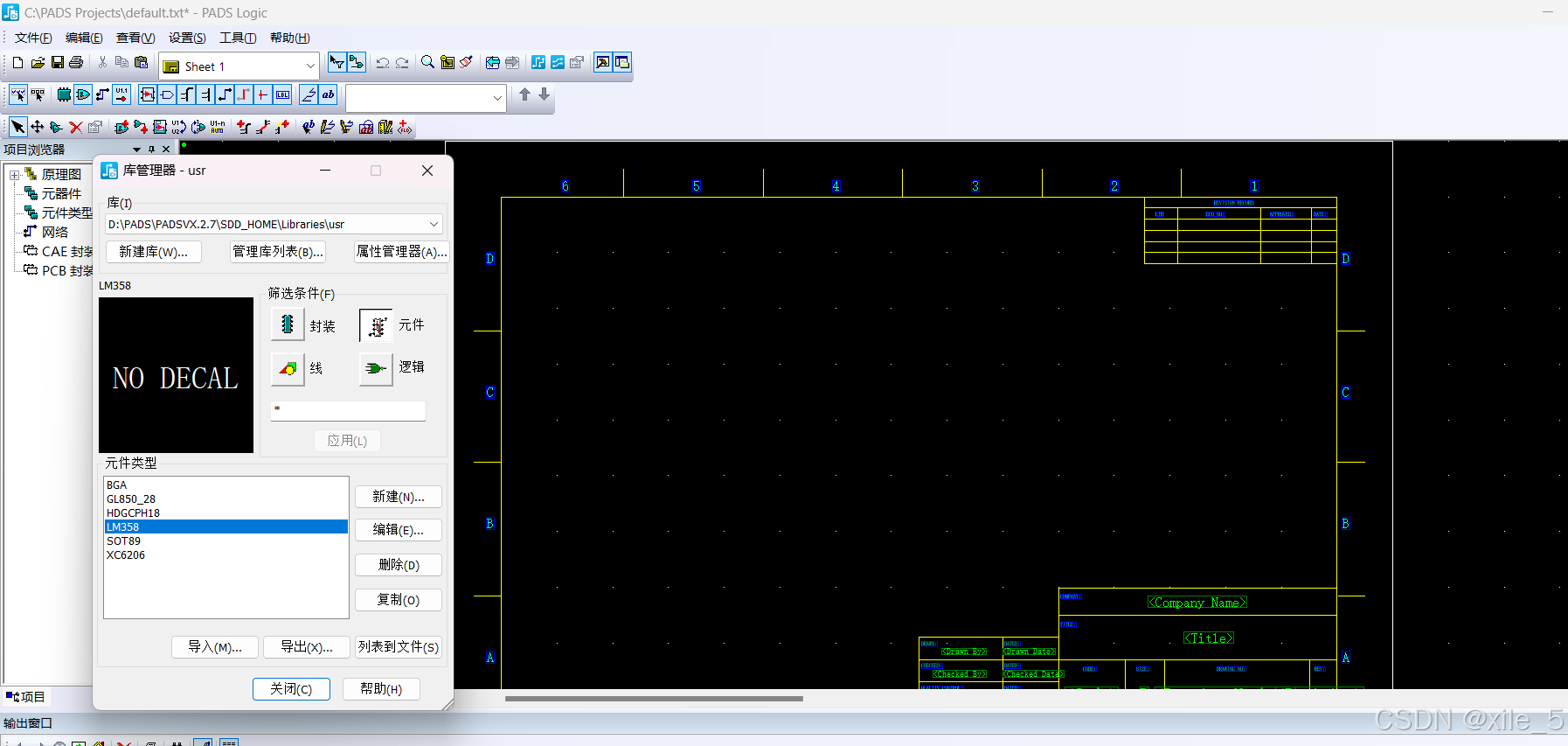

打开库里面的元件条件，会发现没有贴纸封装，因此需要对其进行绘制。

点击上一次绘画的元件，新建，进入到元件编辑器，点击 “编辑图形”图标，进入图形编辑

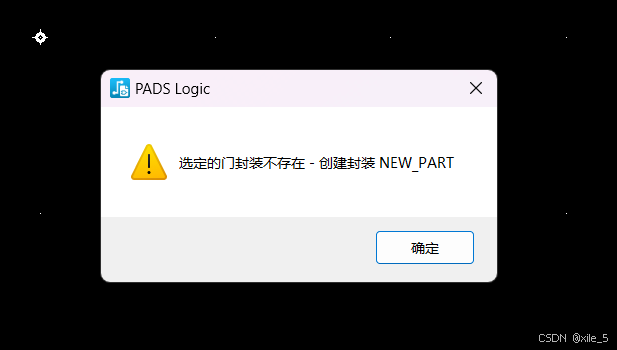

会出现如下图所示提示，点击确定。

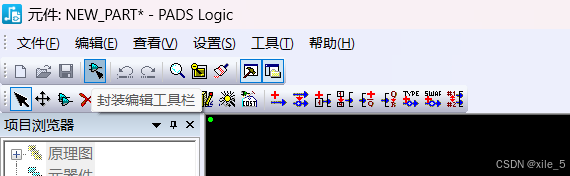

打开封装编辑工具栏

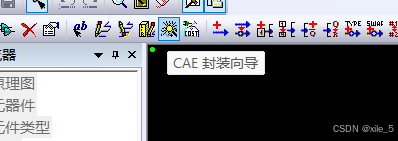

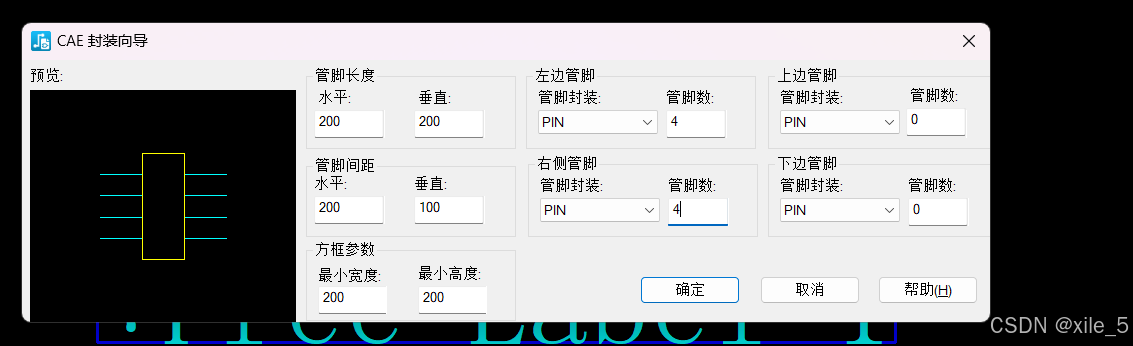

可以使用CAE向导进行图形的创建

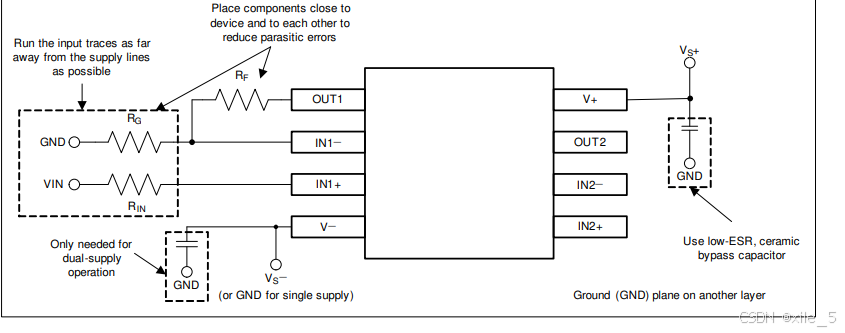

(这是是一篇文章用到的芯片的引脚功能图）

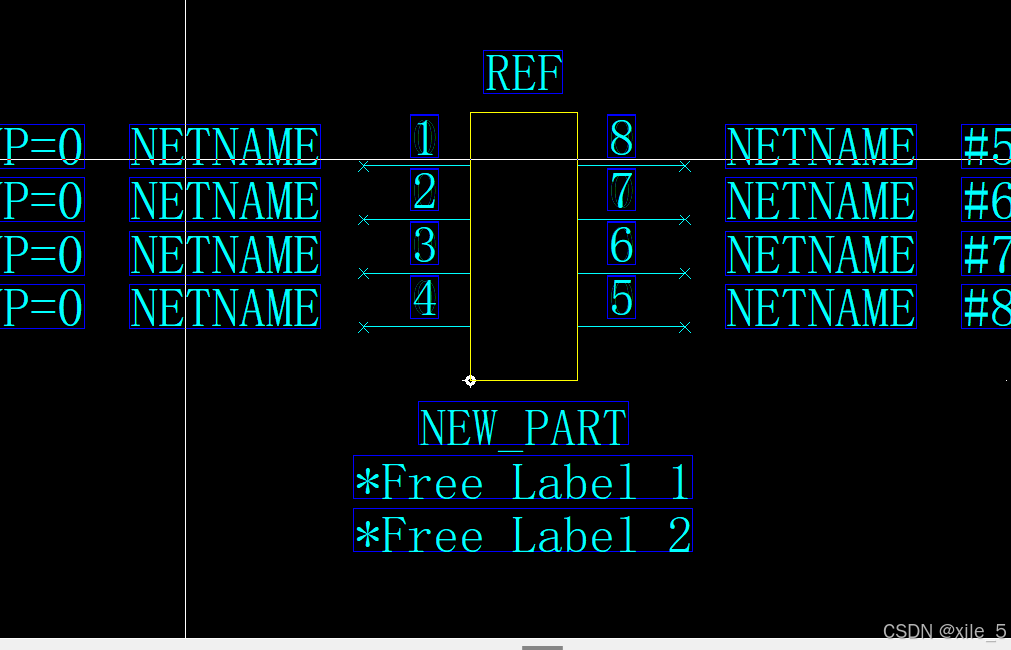

（这部分操作的没有很标准，流程是大致的）点击确认后：

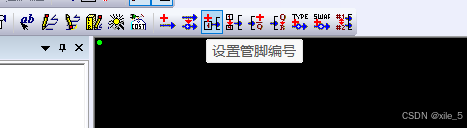

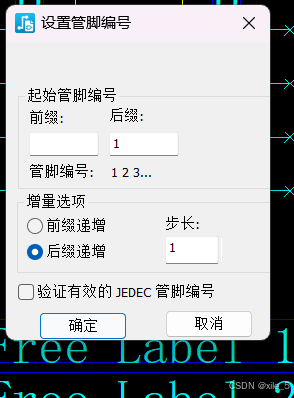

修改引脚属性 -- 设置管脚编号，窗口出来后，设置后缀、递增/递减、步长，然后点击确定，然后依次点击引脚即可设置编号；如果过程中不小心点错了，可以设置完成之后，双击引脚进行修改

        ESC键取消

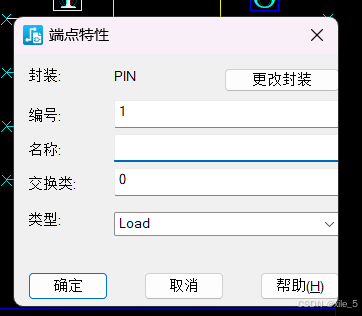

设置引脚名称，双击引脚，输入引脚名称；对于连续的名称，比如PC13\PC14\PC15这种连续的编号，可以使用 “设置管脚名称”进行设置；

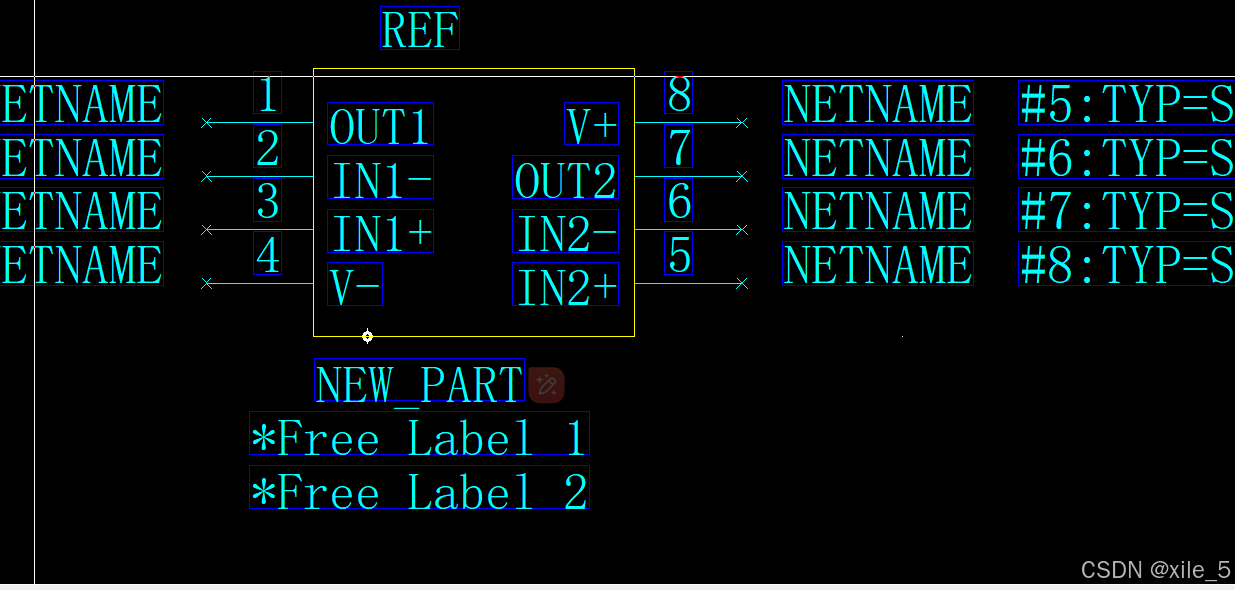

根据引脚功能图修改得，设置好之后，名称位置可能会重合，手动调整下就好；调整引脚位置后，点击”修改2D线”将边框进行调整

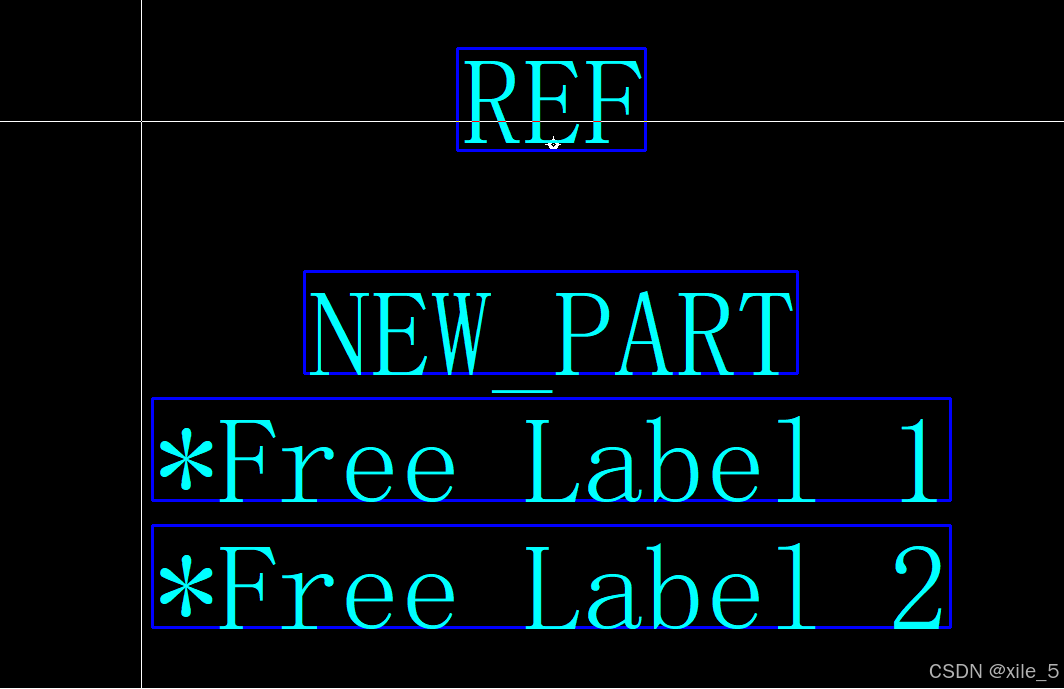

注意：“REF”标志所在位置，这个会影响后续参考编号和器件的相对位置； 这个不像AD在原理图中可以随意修改，所以要把位置调整好；

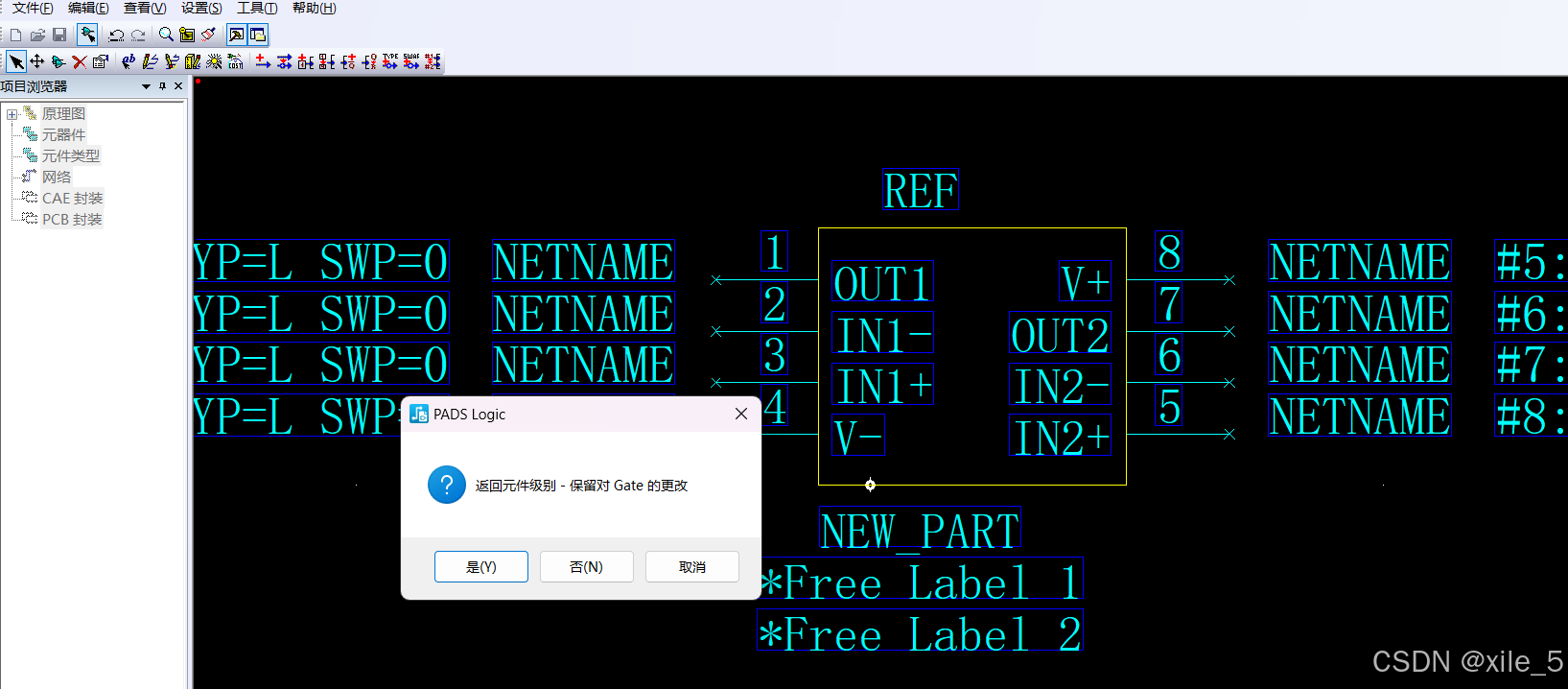

保存后，元件->返回至元件，点击是。

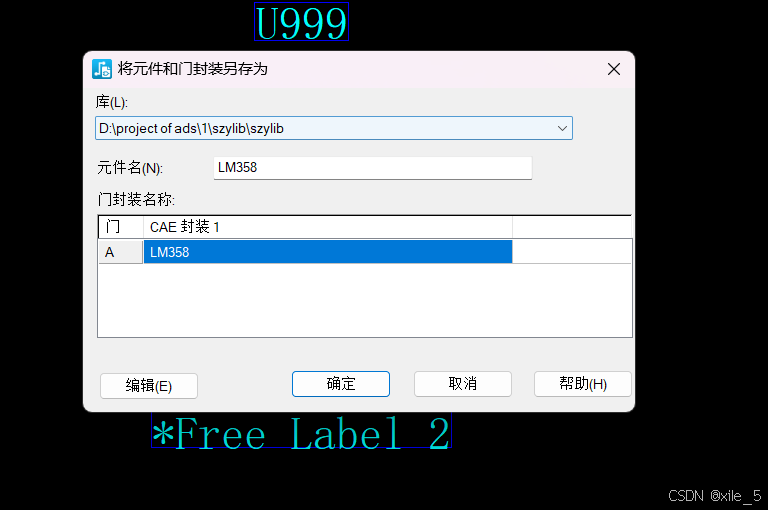

修改名称，保存

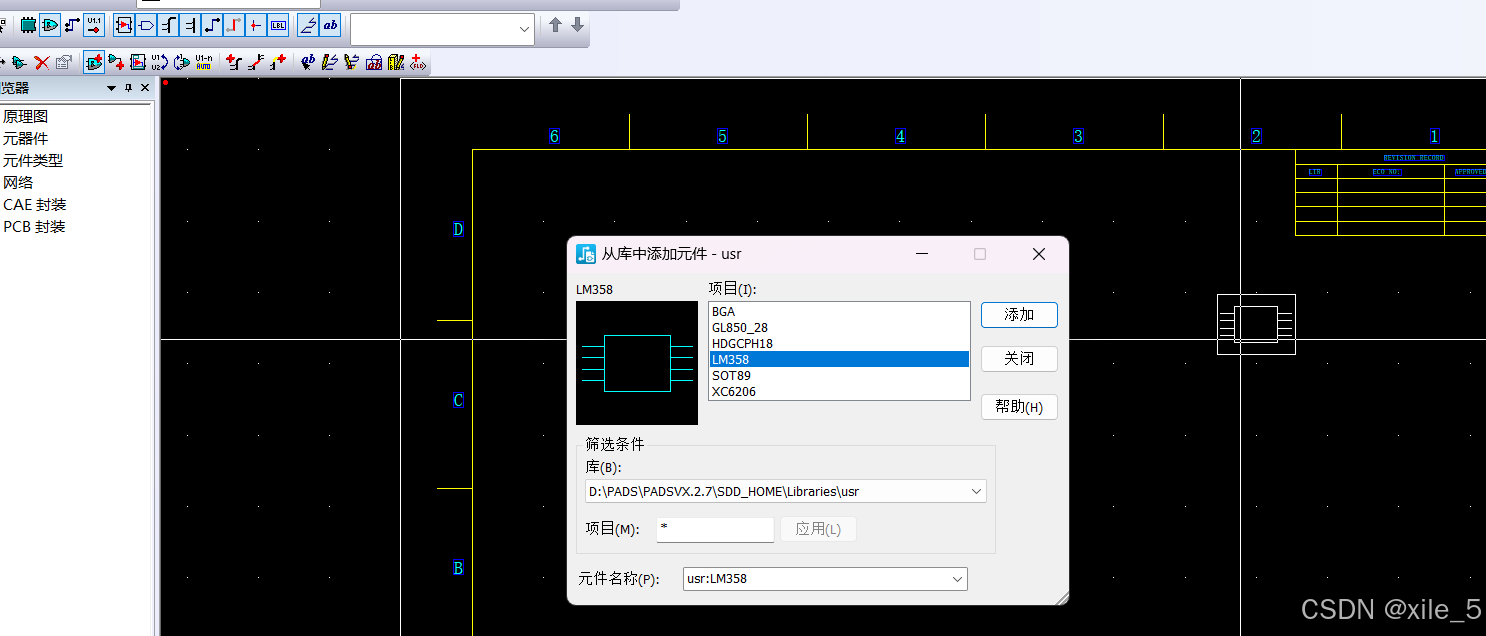

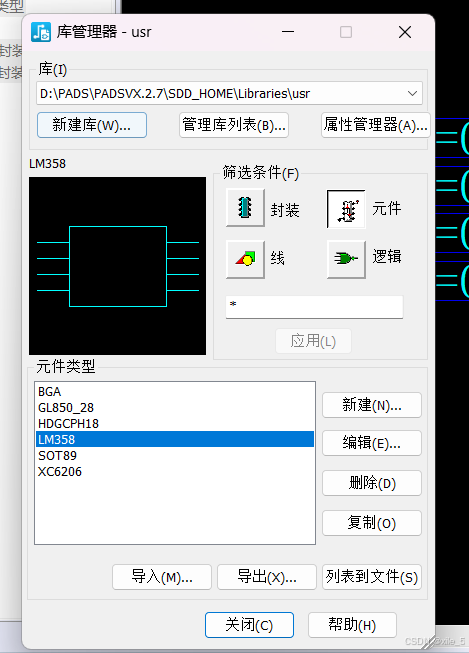

此时查看库

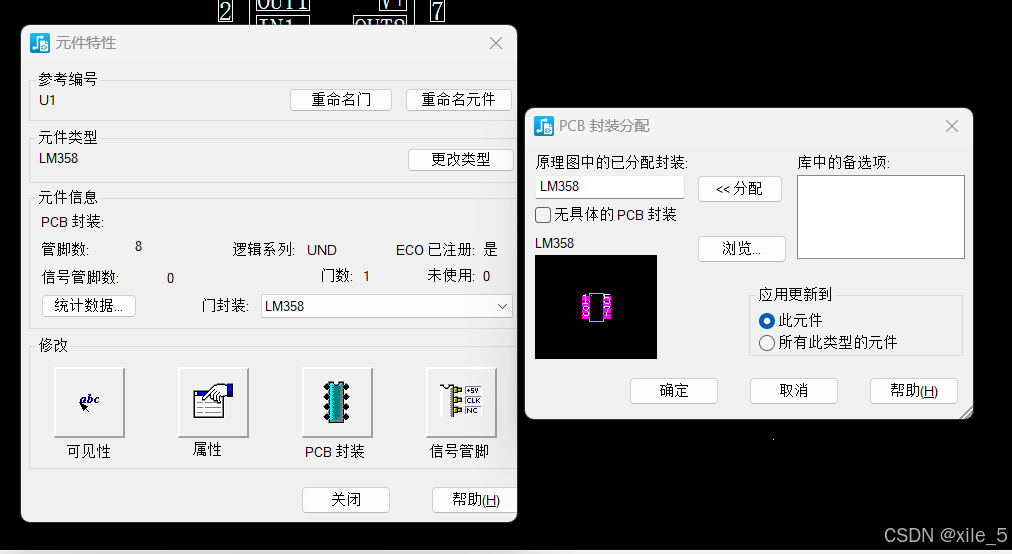

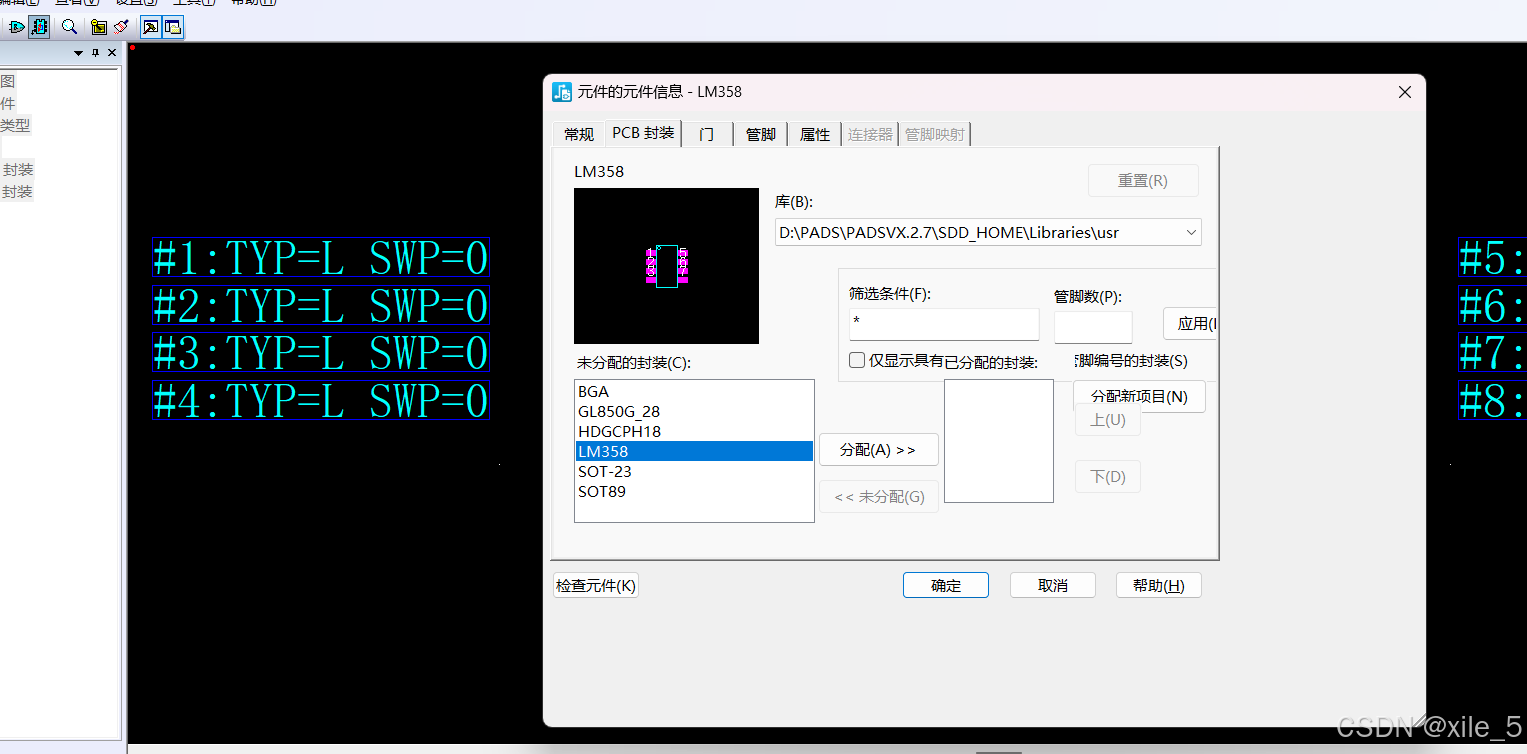

在前面的流程中，没有加入封装，（PADS 封装和逻辑符号需要分开建立）需要将两个逻辑符号与封装对应起来，点击编辑电参数打开元件的元件信息，点击对应的PCB封装后分配。

在原理图中放置元件图，字母前缀设置为U；放置成功后，双击器件，点击PCB封装查看封装分配是否成功

至此，器件新建完成，下面进行原理图绘制。
