在绘制原理图过程中,我们可能会遇到想要调整元件参考编号或管脚的位置的情况,可以通过“原理图编辑工具栏”中的“交换参考编号”功能来完成。打开 PADS logic 原理图界面,点击“原理图编辑工具栏”中的“交换参考编号”命令,此时光标会吸附着“v”,点击选择想要更改的元件便能交换当前所选的元件参考编号。操作如下图所示:

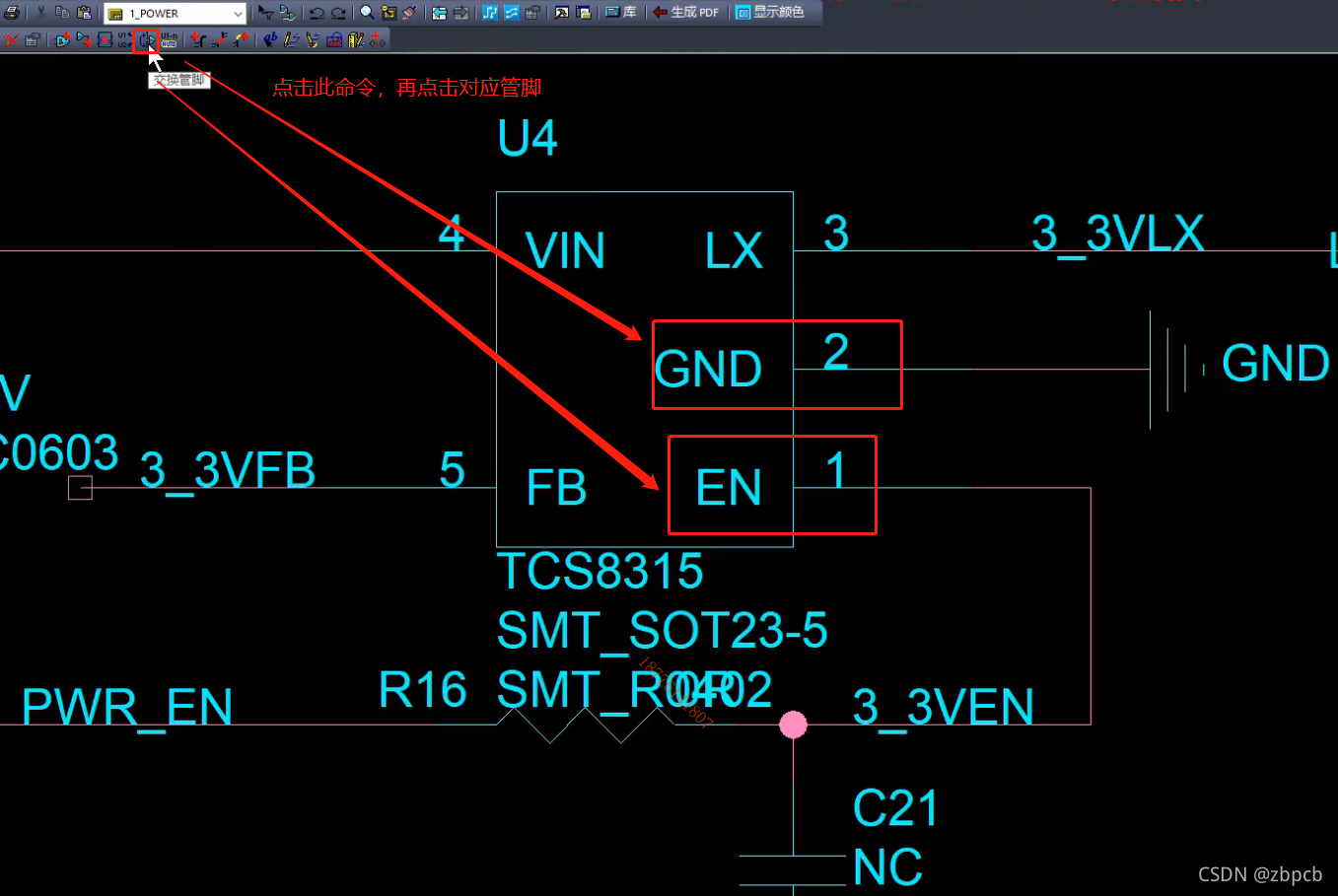

交换元件的管脚时,只是改变管脚的位置,管脚编号是不会改变的。点击“交换管脚”,选择想要交换元件的两个管脚,弹出的窗口点击“是”即可,便可以看到交换后的情况。注:只是改变了管脚的位置,并不会改变管脚功能和连接。 操作如下图所示:
