并联电路的电阻是电路分析的基础，是一个重点， 必须掌握。

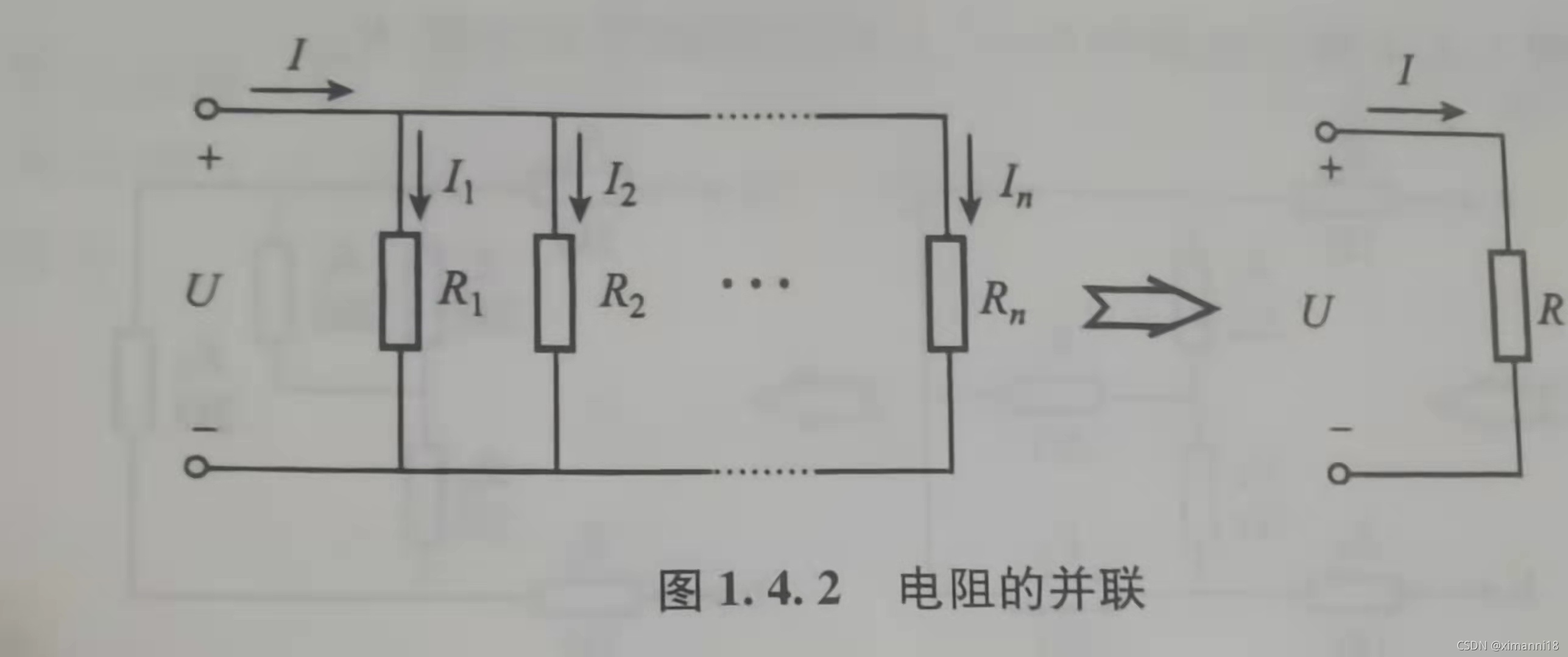

看以下图：

watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAeGltYW5uaTE4,size_20,color_FFFFFF,t_70,g_se,x_16

watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAeGltYW5uaTE4,size_20,color_FFFFFF,t_70,g_se,x_16

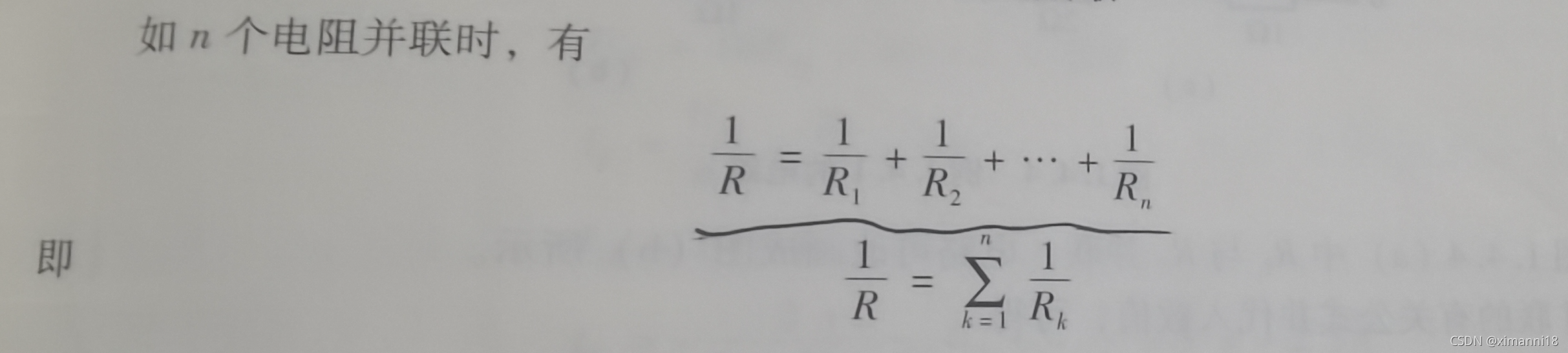

这是一个定律，是一个公式。 这样有  20211010183034222.png, 即等效电阻总小于任一个并联中的电阻。

注意这个概念：电阻的倒数称为电导G，它表明了电阻元件的导电能力。 电导的单位为西门子，简称西 (S).

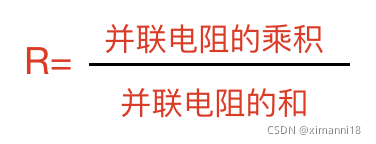

对于两个电阻的并联，有

20211010202301590.png，即等效电阻 20211010202604520.png,

总电阻watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAeGltYW5uaTE4,size_11,color_FFFFFF,t_70,g_se,x_16

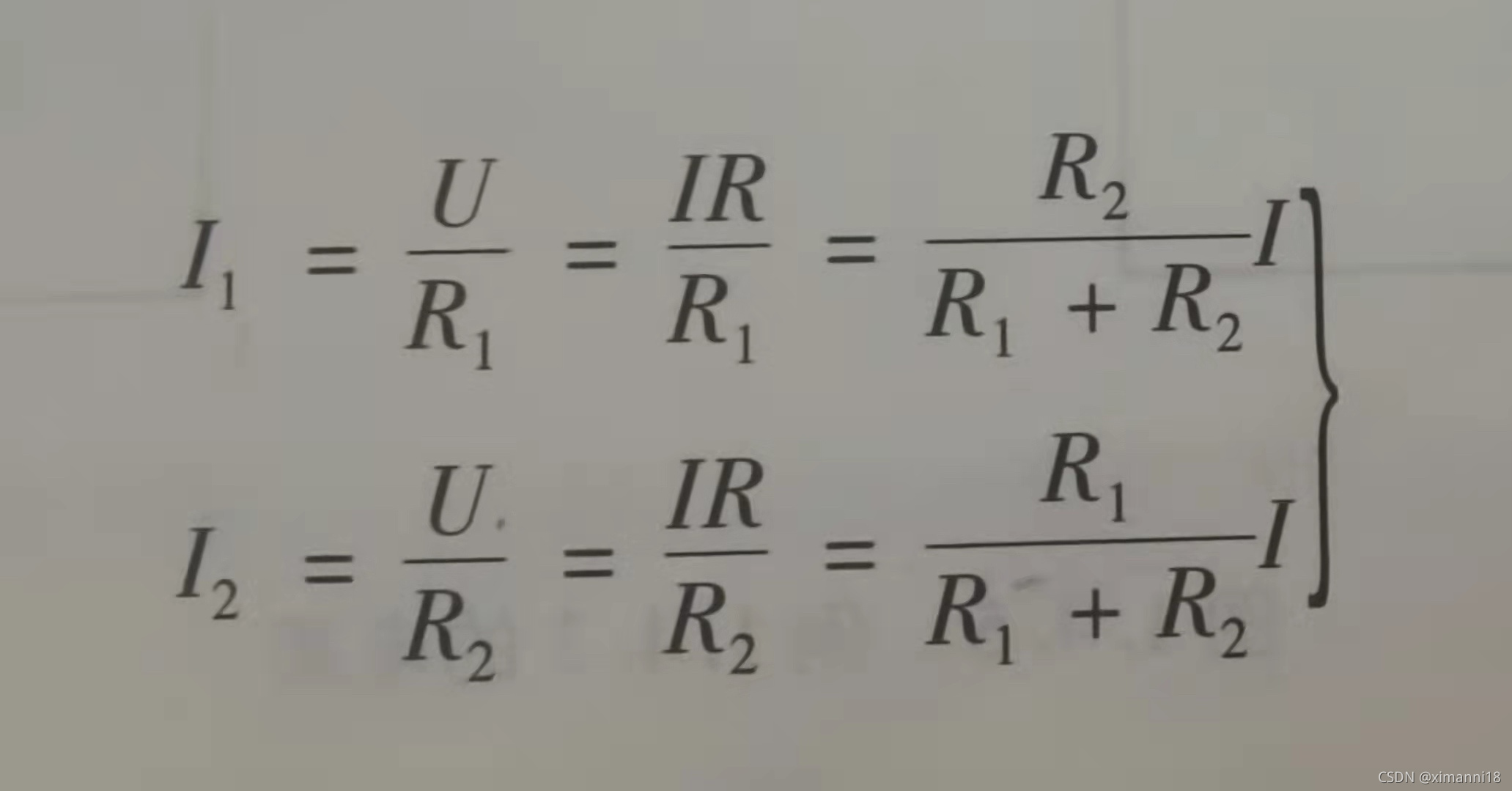

电流的分配关系为

watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAeGltYW5uaTE4,size_20,color_FFFFFF,t_70,g_se,x_16
