量化交易中，如何使用Python画K线、成交量、买卖点【邢不行】





之前有次直播的时候给大家演示过一个我们内部使用的工具 —— 择时策略查看器。



择时策略查看器



在查看器的界面上，不仅可以清楚地看到K线图、均线等各类技术指标，还能显示出择时策略交易信号的买点、卖点。

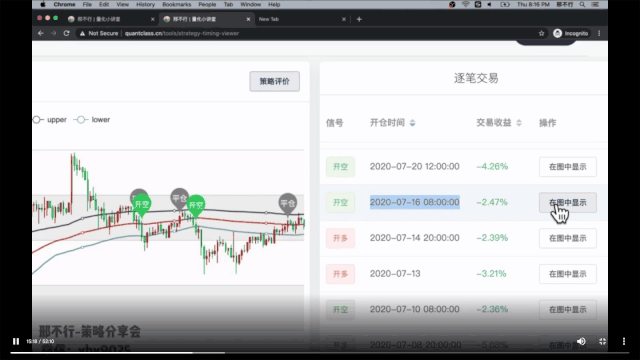

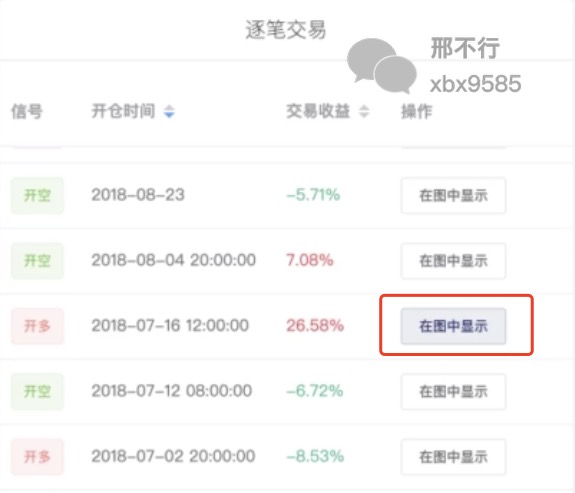

在页面右侧可以看到每一笔买卖交易：





点击“在图中显示”，K线页面就会对焦到该笔交易，展现它的开仓点、平仓点、收益率等信息。



这个工具主要是让大家更方便的阅读择时策略的逐笔交易，帮助开发、优化新的策略。一开始只是内部使用，后来开放给策略分享会的同学。



这件“神器”的主要部分是K线和相关指标的展示，看上去好复杂，会不会很难？



答案是：其实只需十几行Python代码，即便是毫无编程基础的小白也可以画出K线图



本文就按照以下四步，讲解如何制作高大上的个性化行情分析神器：



01 绘制普通的K线图

02 加入成交量

03 加入均线

04 添加交易信号



01

 绘制普通的K线图



这里我默认大家已经装好了Python以及相关环境，并且知道如何运行代码。



如果不会的话，请参考我之前写的这篇文章：



最最最最简单、最最最最详细的Python和Pandas安装教程



首先我们打开Anaconda, 在里面点击Spyder。

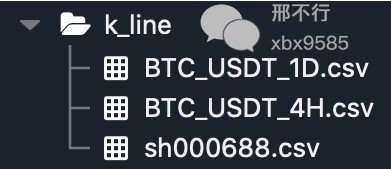

这里我已经为大家准备好三份数据，分别是比特币日K线，比特币4小时K线，以及sh000688科创50指数日K线：



K线数据文件

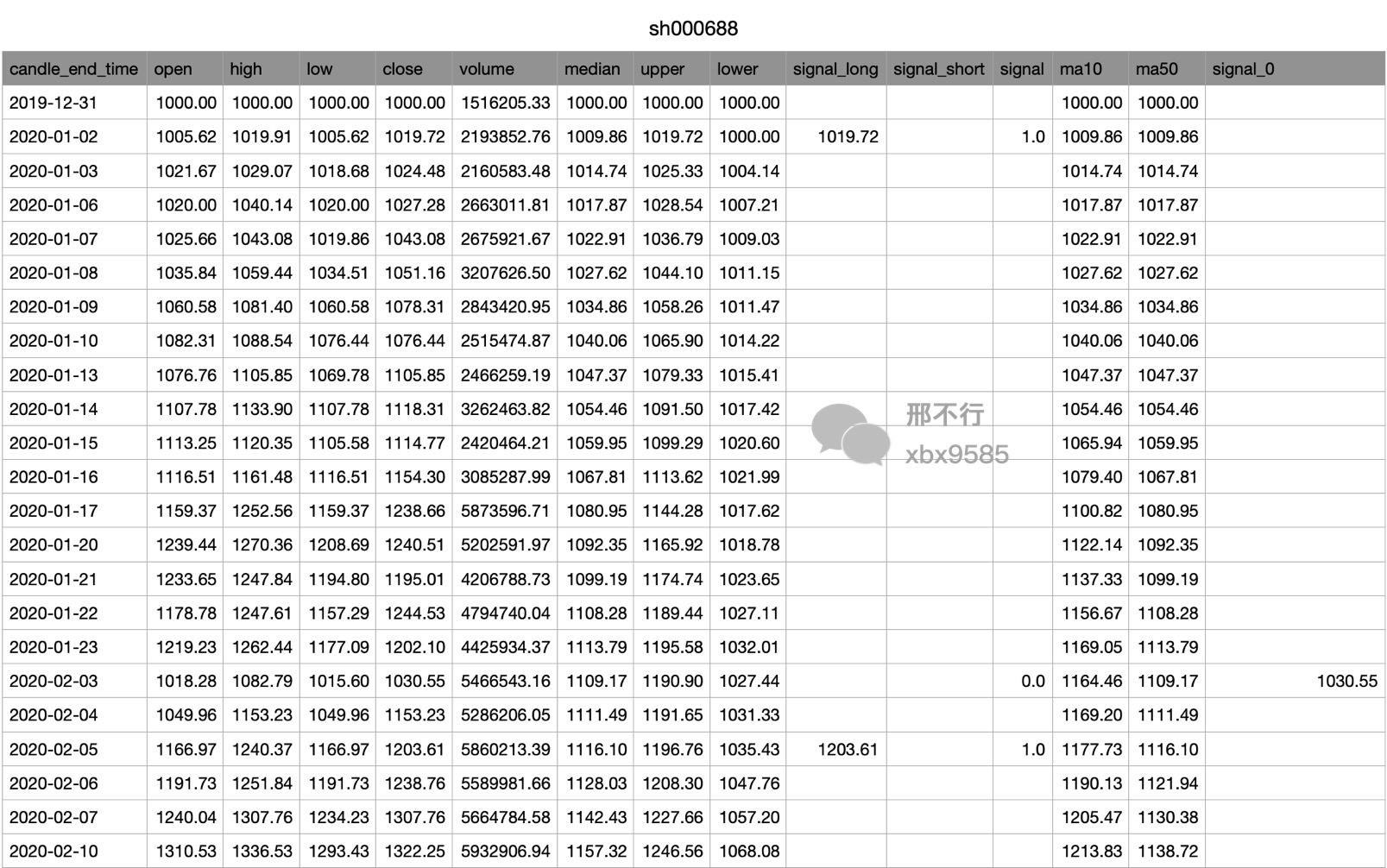

标题sh000688数据展示

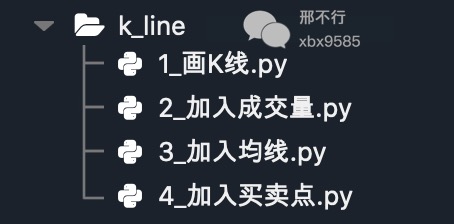

除此之外，还有我们的4个程序文件：





如果你需要这些代码和数据，可以加我微信xingbuxing0809，可以发给你。



以比特币4小时K线为例，打开“1_画K线.py”这个程序：

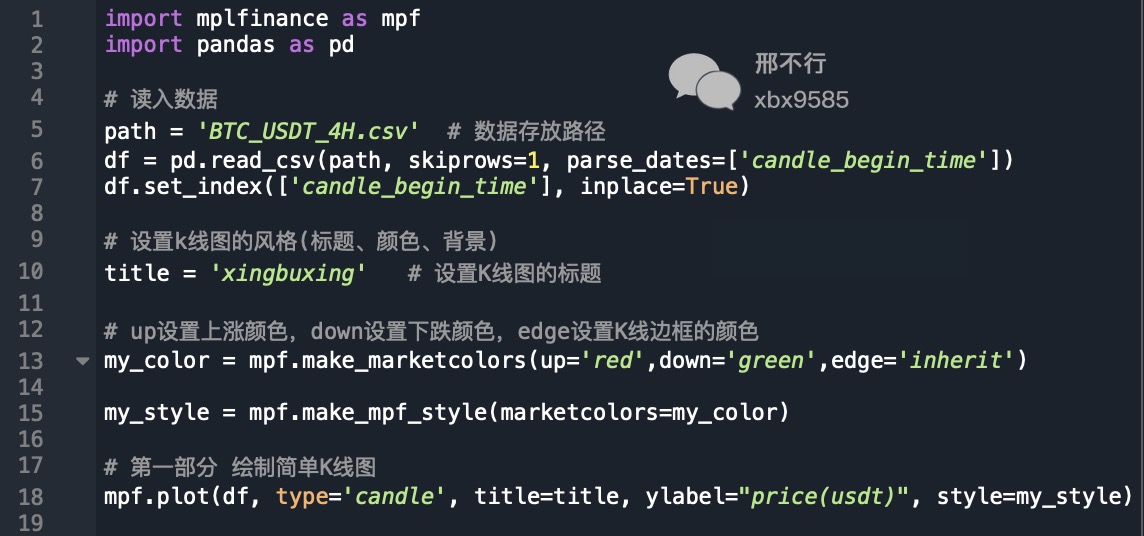

1_画K线.py



其中第1、2的代码意思是导入我们事先安装好的第三方库，第5到第7行是导入本次作图需要用到的数据。

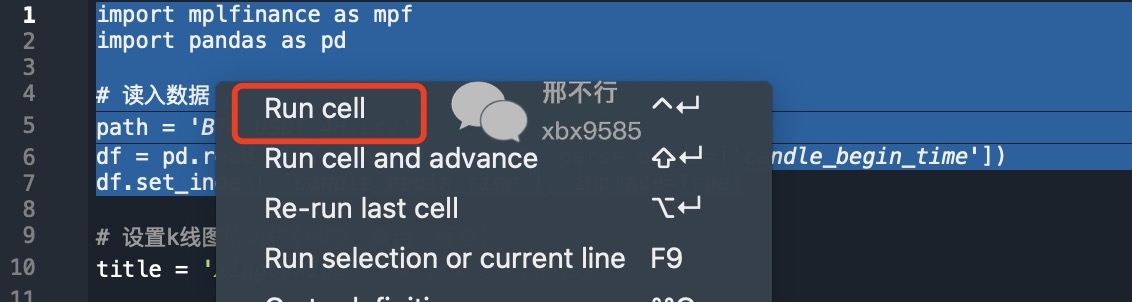

选中前7行代码，点击鼠标右键，再点击“Run Cell”，运行这几行代码：

选中代码后，单击鼠标右键

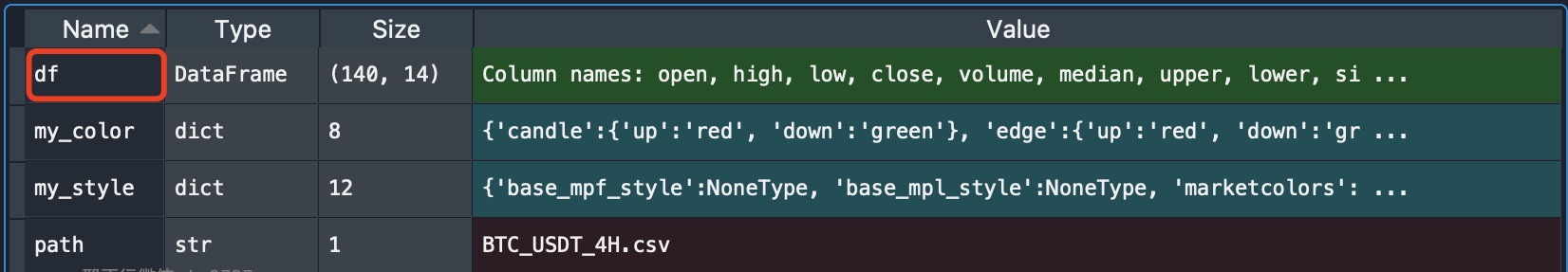

在界面右侧的Variable中可以看到，数据已经导入到程序中了：

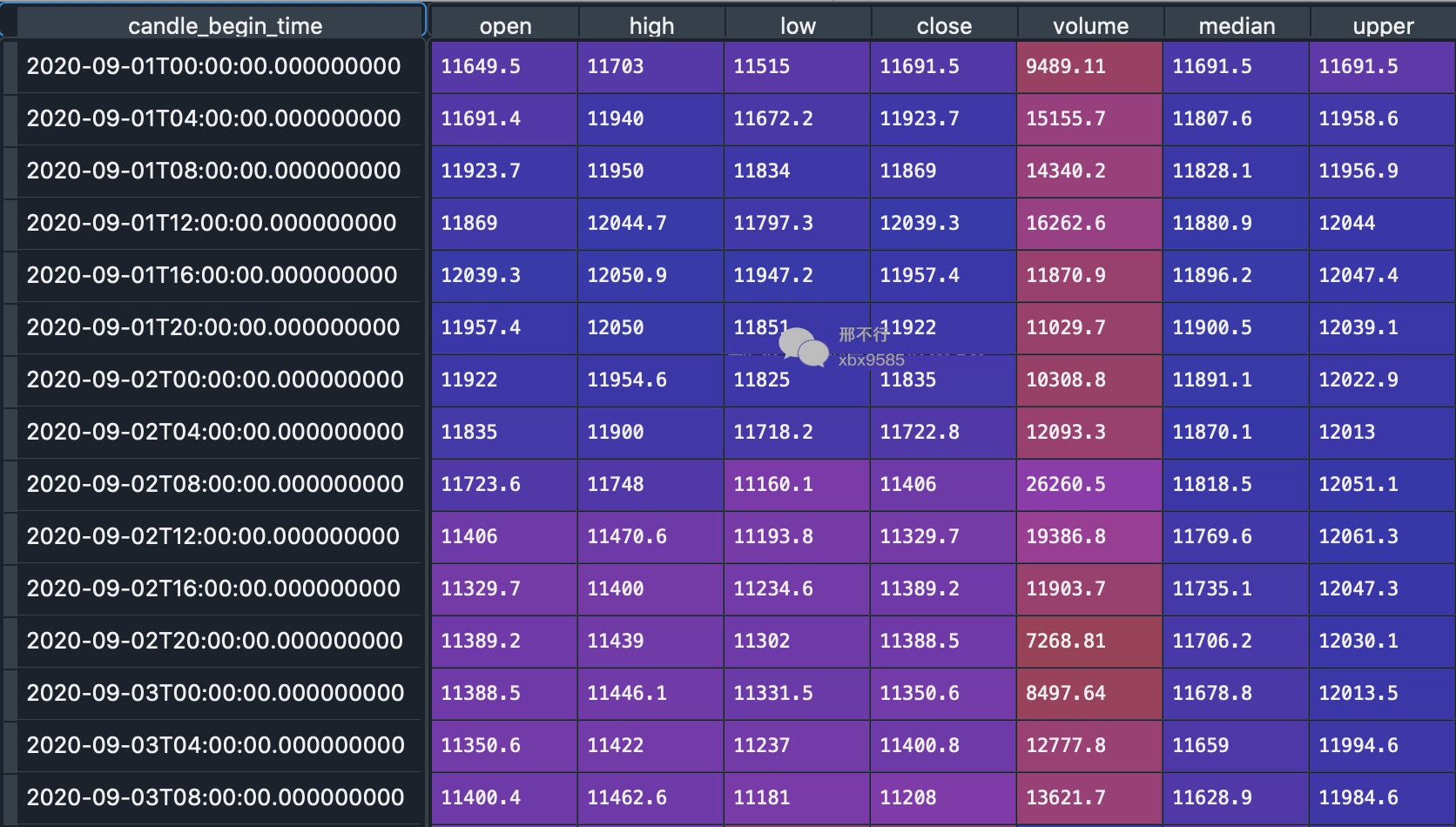

我们在此双击“df”变量，便可以看到已经被导入的K线数据：



接下来我们用导入的这份数据画K线图：



作图部分代码



作图部分的代码是设置K线的颜色和风格。

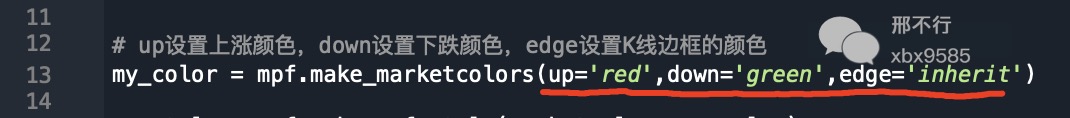

如果我们希望K线的颜色和国内A股市场一样红涨绿跌，那么只需要把参数设置为：



up=’red’  down=’green’



第13行代码中edge的意思是设置K线边框的颜色，默认是黑色，edge=’inherit’的意思是保持K线边框的颜色与K线实体颜色一致。

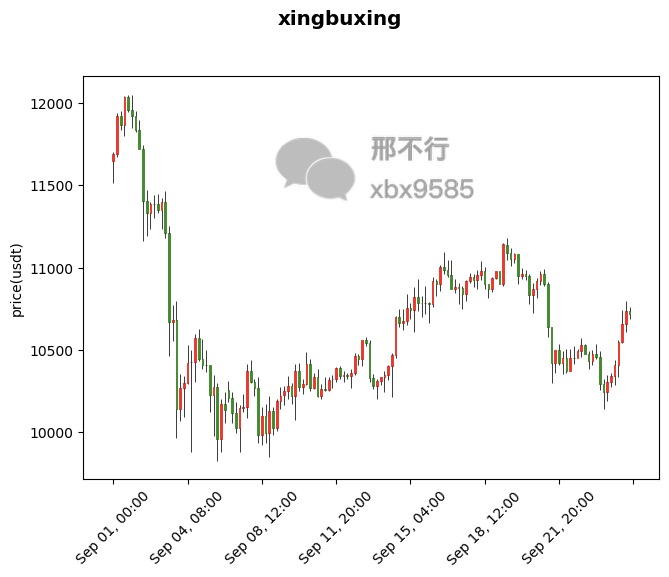

运行全部代码，就可以画出比特币最近一段时间的K线图：

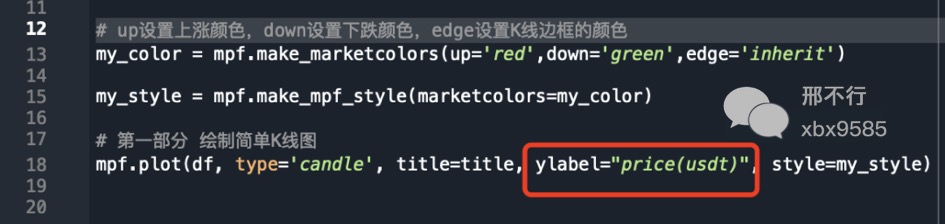

想要修改图中的纵坐标名称，只需修改代码第18行代码里的ylabel参数即可：



现在我们已经可以画K线图了，那应该如何在普通的K线图中加入成交量呢？



02

加入成交量



打开“2_加入成交量.py”这个新的程序：



2_加入成交量.py





这个程序前10行的代码和“1_画K线.py”程序完全一致，也是导入第三方库和读取数据。



不同之处在于：

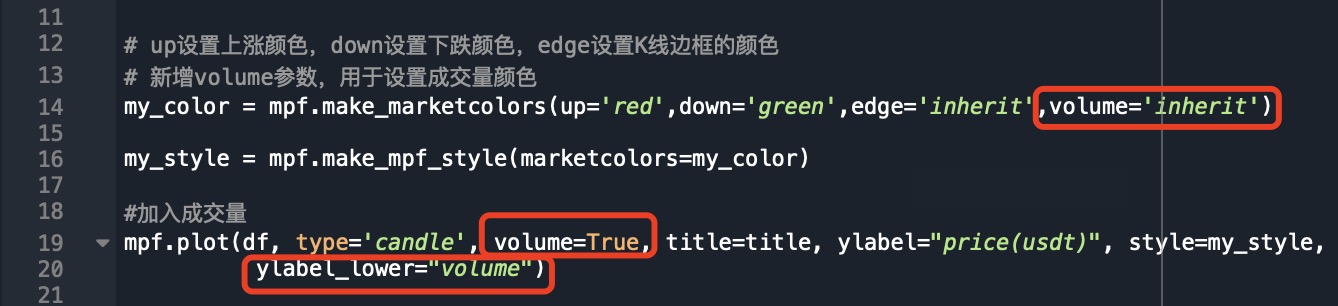

首先，在第14行新增了一个volume参数，volume=’inherit’意思是将成交量柱状图的颜色设置为红涨绿跌，与K线一致。



其次，第19行作图代码中新增两个参数，volume=True的意思是将成交量添加到图中。ylabel_lower=’volume’意思是将成交量图的纵坐标命名为“volume”。

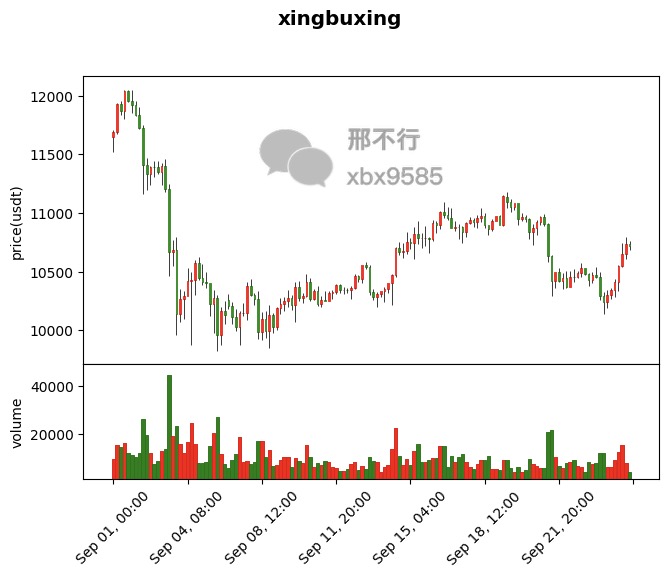

运行程序之后，可以看到添加了成交量的K线图：



下方的柱状图表示成交量（红涨绿跌）

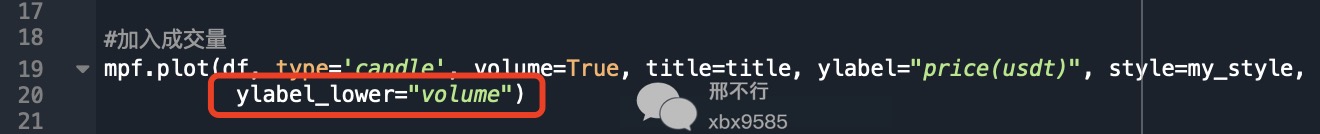

想要修改成交量纵坐标的名称，只需修改代码第20行代码里的ylabel_lower参数即可：





接下来讲解一下如何在K线图中加入技术指标。



03

加入技术指标



我们以均线为例，演示在K线图中添加技术指标。

我给大家提供的数据里已经算好了均线，只需按照代码将均线指标添加到画图函数即可。

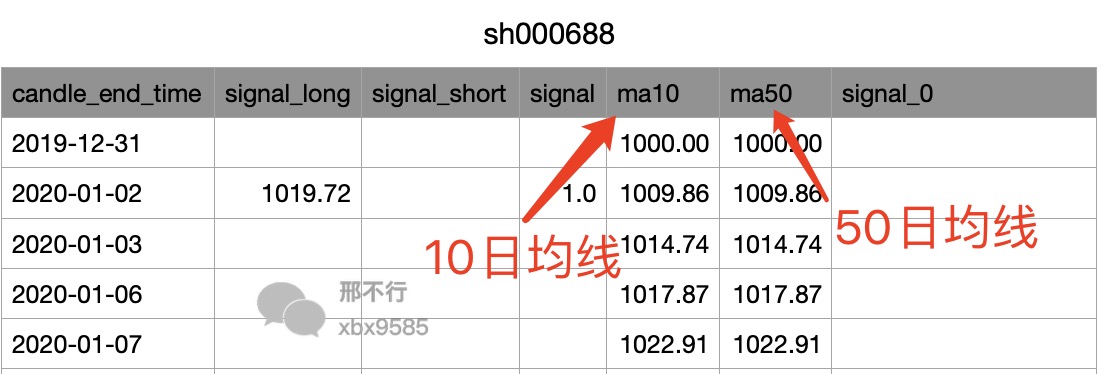

均线数据字段



打开“3_加入均线.py”程序：

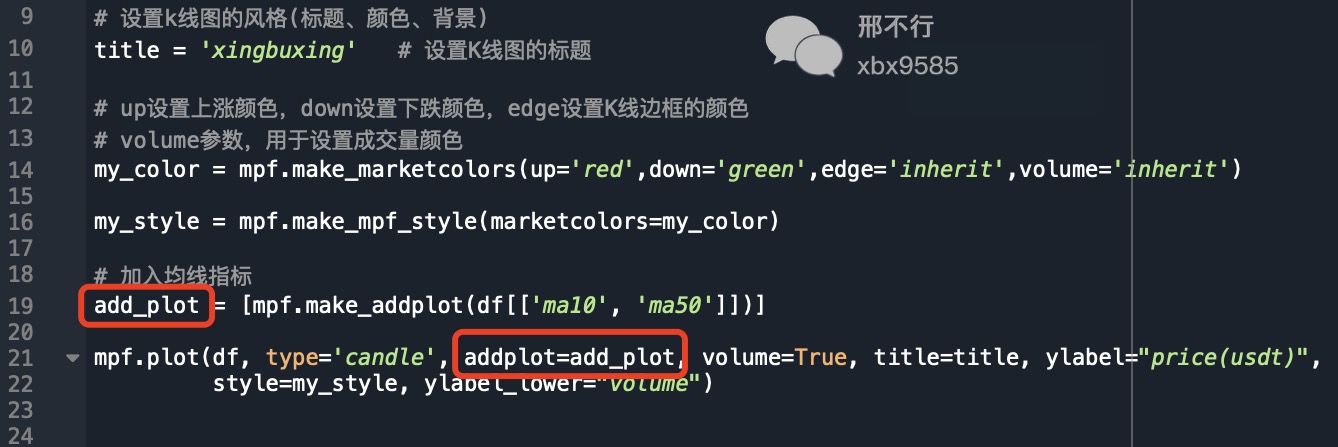

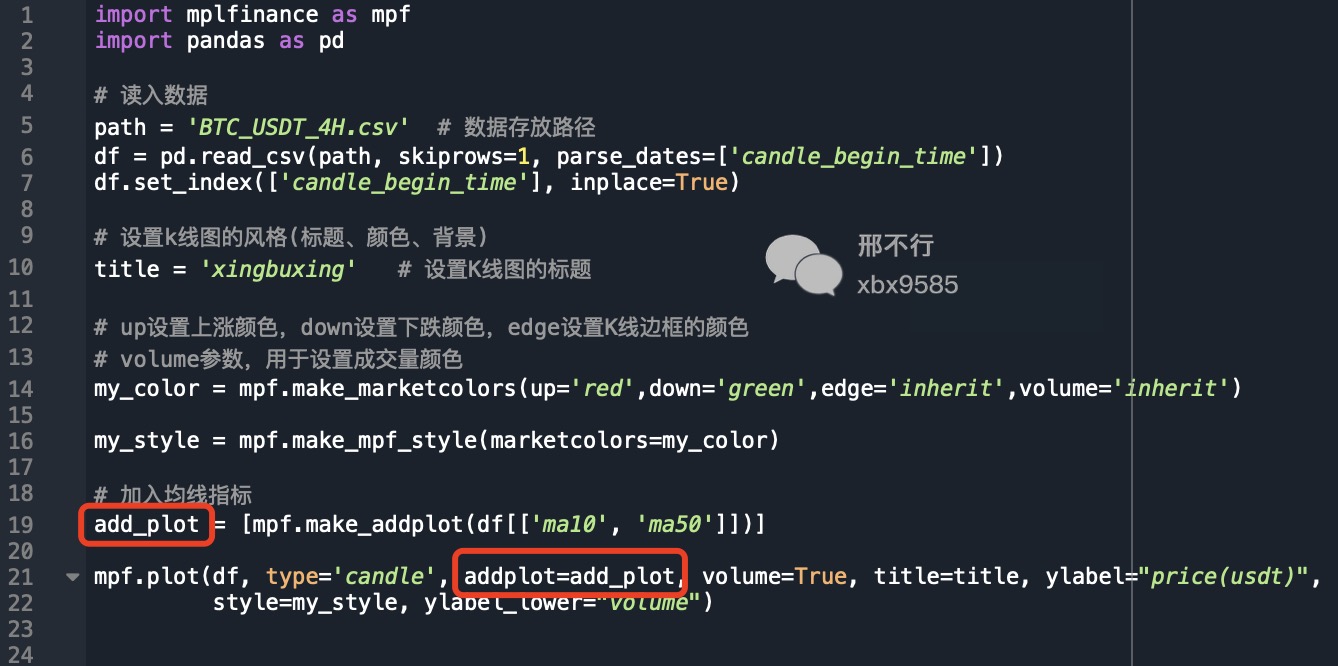

3_加入均线.py



该程序的前16行代码和上面两个程序是相同的。

不同之处在于：

第19行新增一个变量add_plot, 赋值为10日均线’ma_10’和50日均线’ma_50’，并且将add_plot变量添加到第21行的mpf.plot()方法中。

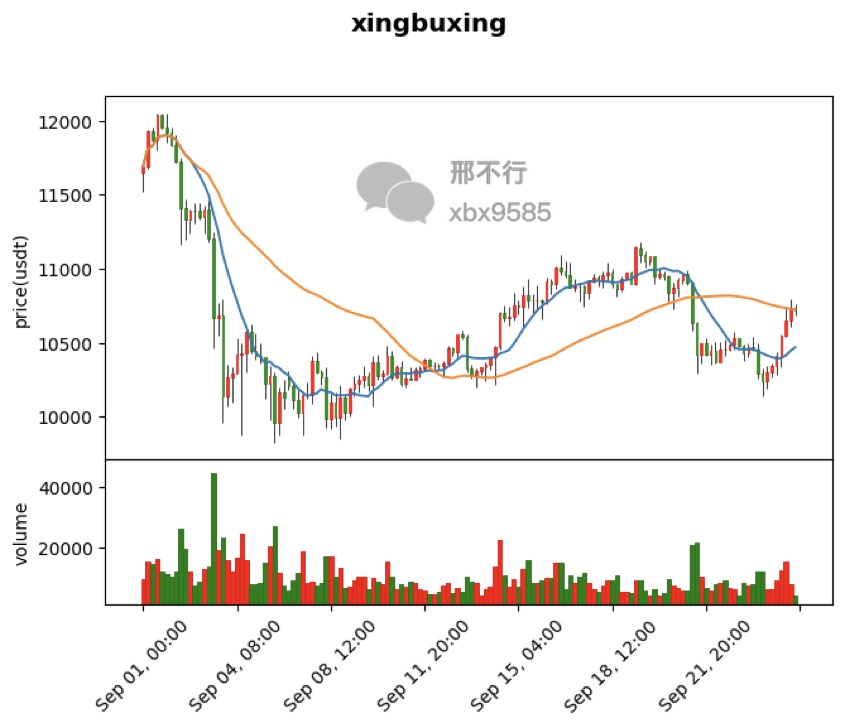

写好之后，运行程序，就能得到K线图：







可以看到，K线中新增了两条移动平均线。蓝色的是50日均线，橙色的是10日均线。



大家应该能感受到，过程其实很简单，我们只要像搭积木一样在画图函数里添加相应的参数即可。



最后再来看看，如何将交易策略的开仓平仓信号，添加到K线中。



04

添加交易信号



我给大家提供的数据已经包含了交易信号，只需按照代码将交易信号添加到画图函数即可。

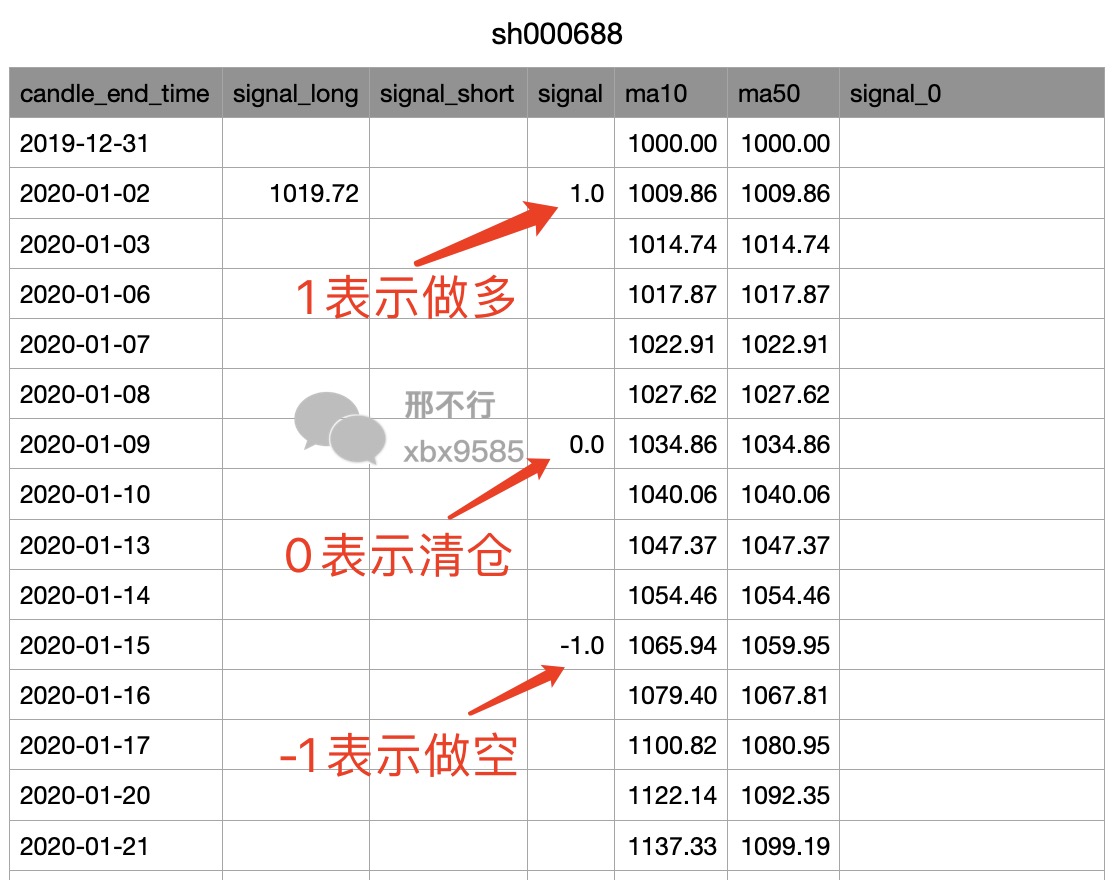

数据中的交易信号



打开“4_加入买卖点.py”程序：



4_加入买卖点.py



这个程序的前16行代码和“3_加入均线.py”的程序是完全一样的。



不同之处在于：

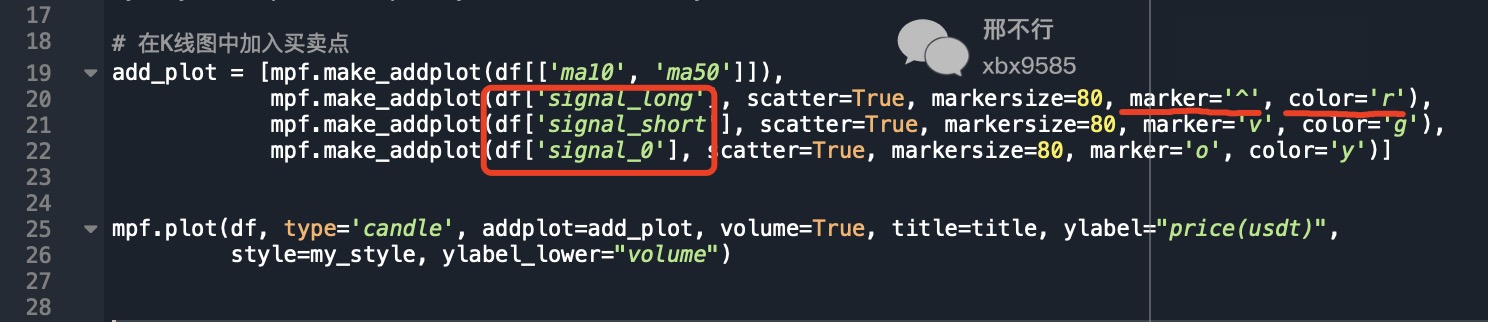

第19-22行代码中，add_plot变量新增了我们的交易信号。交易信号分为三种：



1. signal_long: 做多的开仓信号

2. signal_short: 做空的开仓信号

3. signal_0: 平仓的信号



marker参数用来设定交易信号图标的形状，marker=’^’表示向上的箭头， marker=’v’表示向下的箭头， marker=’o’表示圆圈。



color参数可以用来控制颜色，color=’g’表示绿色（green）, ‘y’表示黄色（yellow）， ‘b’表示蓝色（blue），可以根据自己的偏好设定不同的颜色。

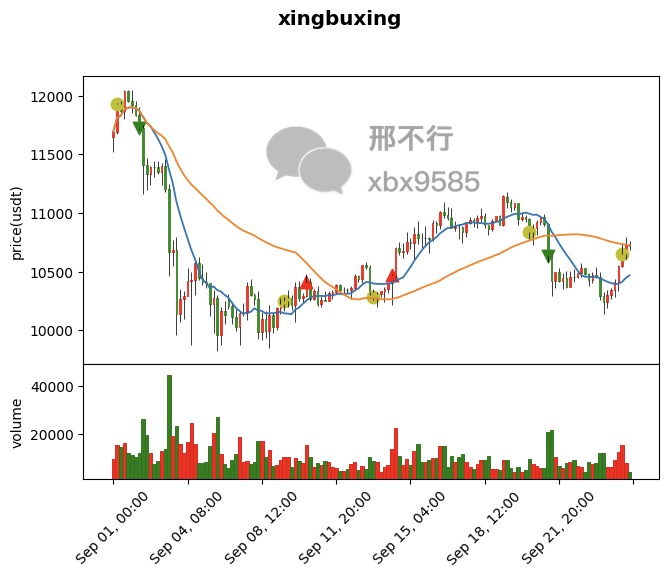

运行程序，做出最终的行情分析器：





图中红色向上的箭头表示开多仓的位置，绿色向下的箭头表示开空仓的位置，黄色圆圈表示平仓的位置。



05

总结



现在我们已经成功绘制出比特币4小时K线，加入了成交量，均线，并且还把我们自己的交易信号添加到K线中。



大家可以发现，编程其实也不难。就像搭积木一样，一点一点往上加就行。并且第四步的程序一共只需20几行Python代码，其中大部分还是注释和空格。



强烈建议感兴趣的同学可以自己尝试运行一下代码，体会会更不一样。加我微信xingbuxing0809，我可以把作图需要的数据和代码都发给你。
