基于ESP32制作流光溢彩氛围灯

一、前言

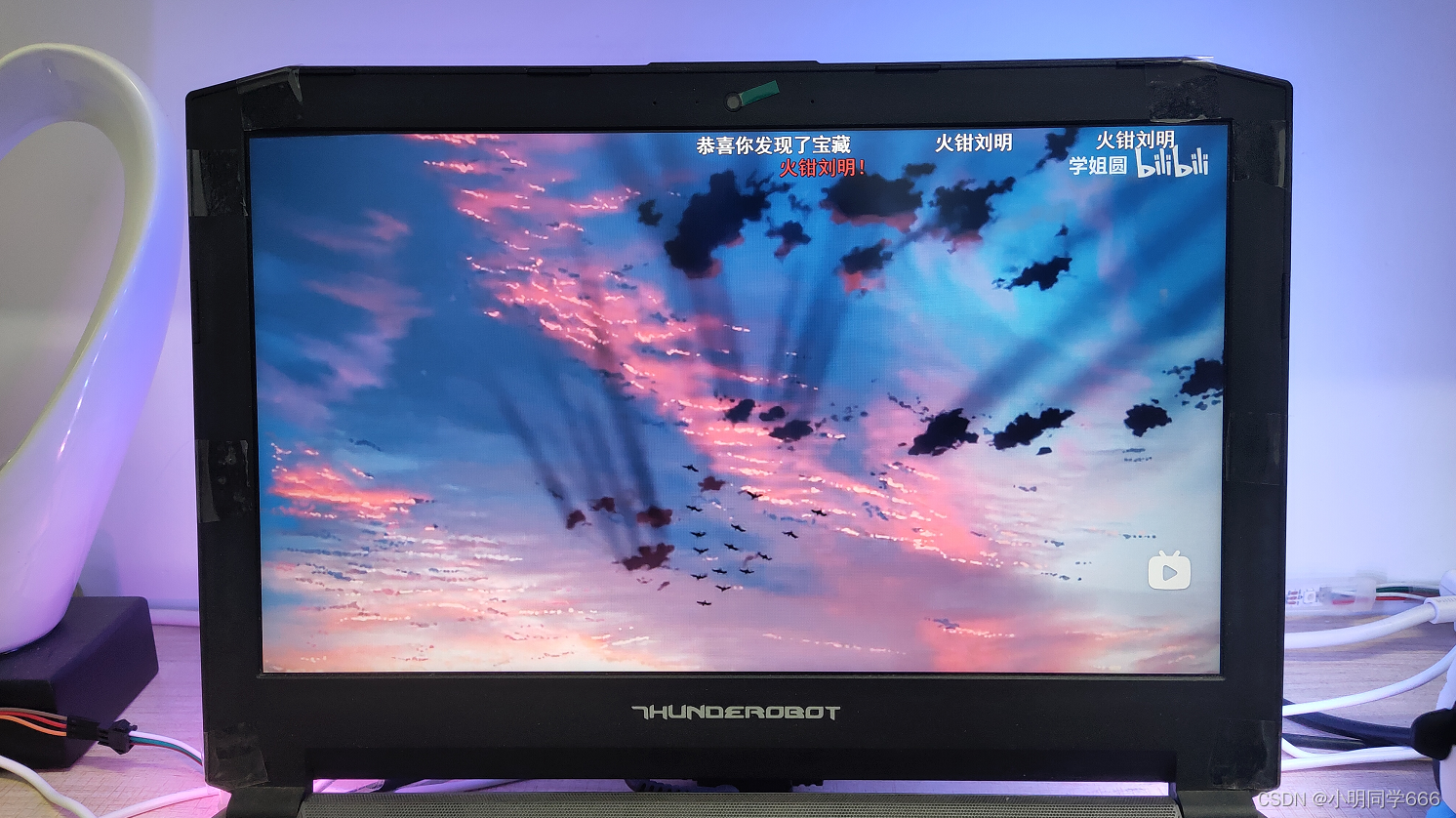

所谓流光溢彩氛围灯，其实就是屏幕追逐灯的意思，灯带跟随屏幕颜色变化而变化，并且颜色保持一致。B站和CSDN都已经有不少关于实现电脑屏幕流光溢彩的教程，由于容易上手，大多数都是基于Arduino开发的，目前还没有ESP32的版本，那么我就来出一个VSCODE+ESP-IDF的版本吧。

二、硬件准备

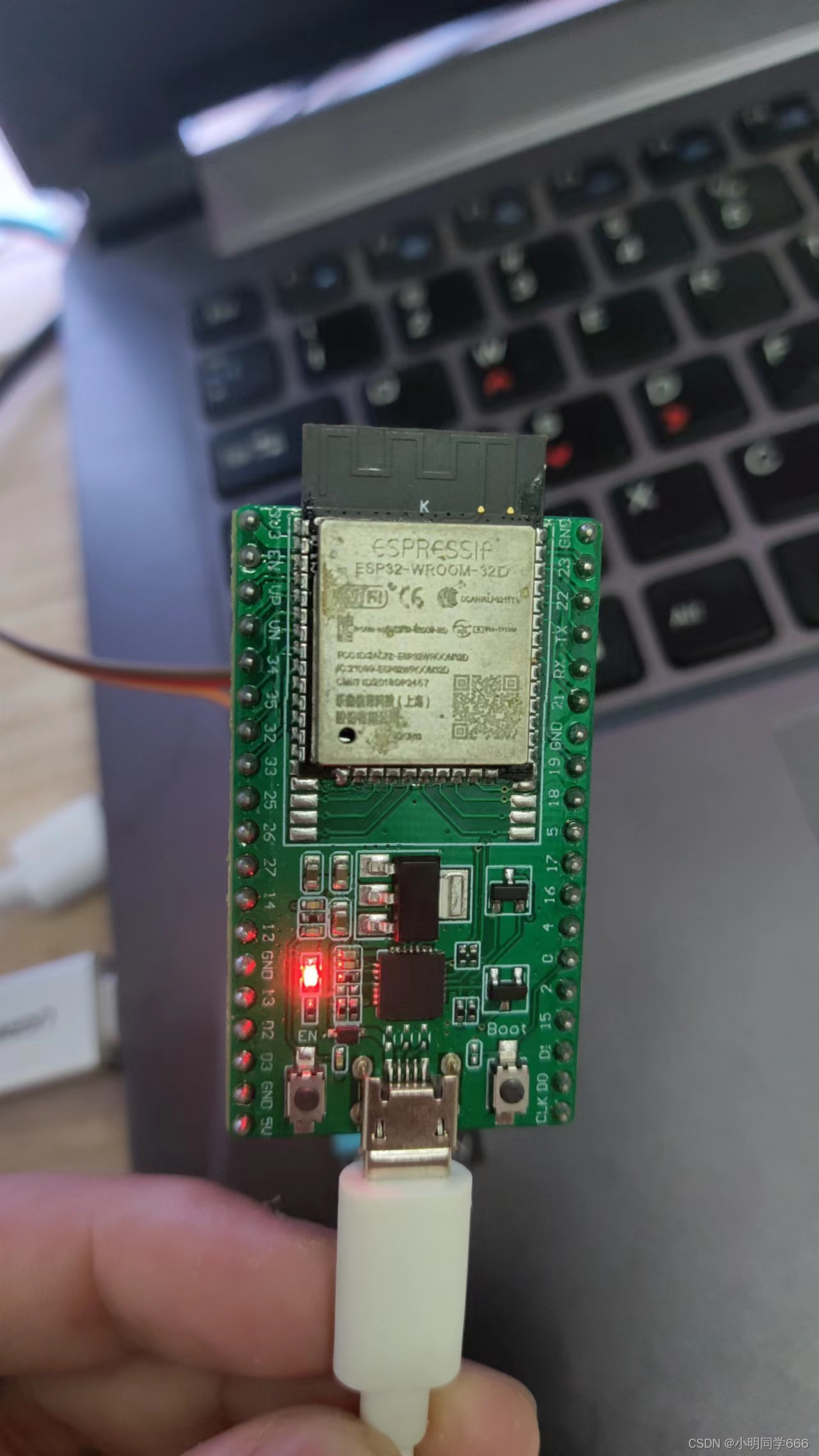

1）一块ESP32-WROOM-32D核心板

2）一条一米长的WS2812B灯带

3）一台笔记本电脑（台式机更佳）

核心板22.5元，灯带24.2元，总价46.7元，可以说是实现流光溢彩性价比很高的方案了。

三、软件准备

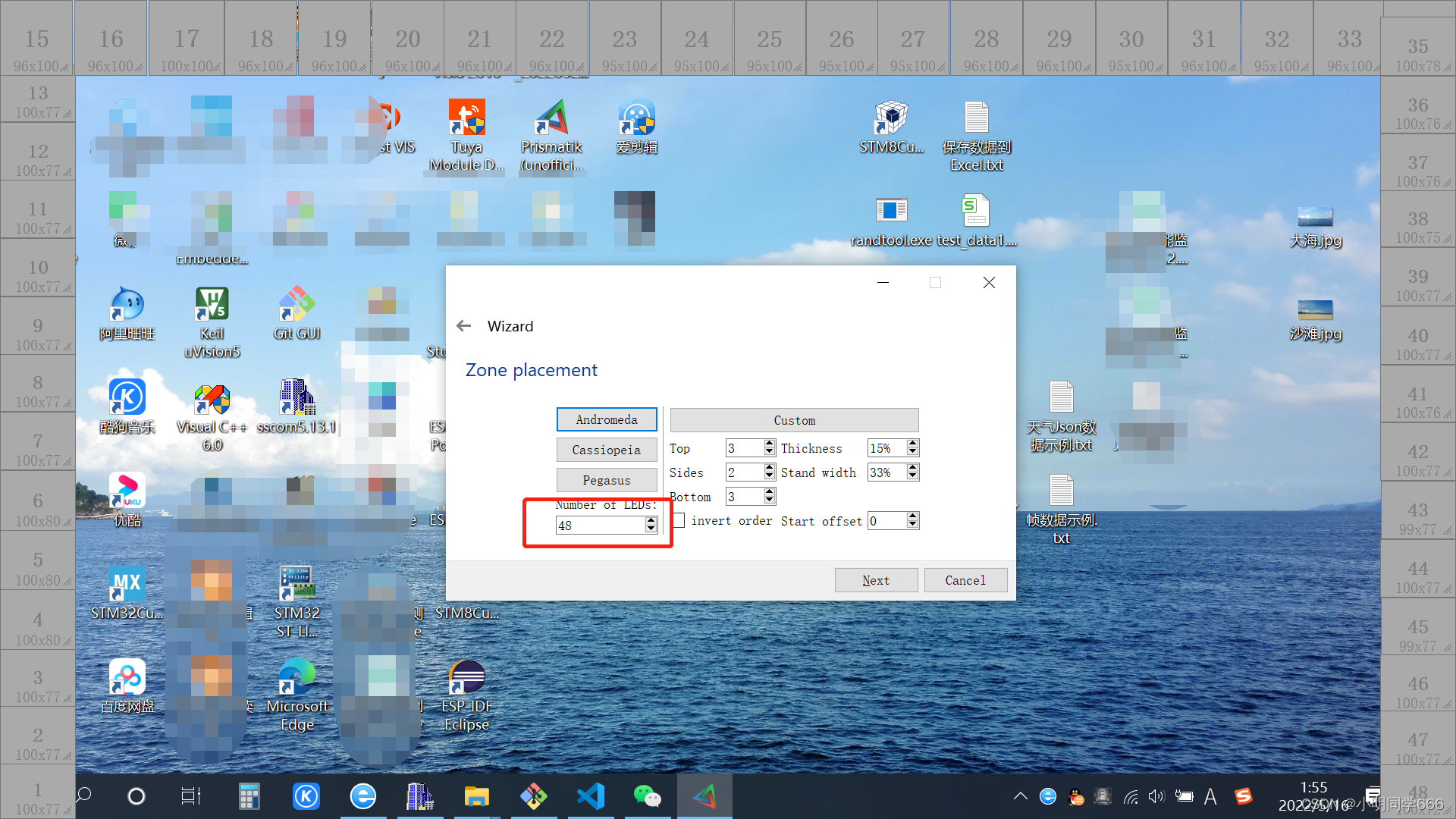

1）电脑端上位机Prismatic

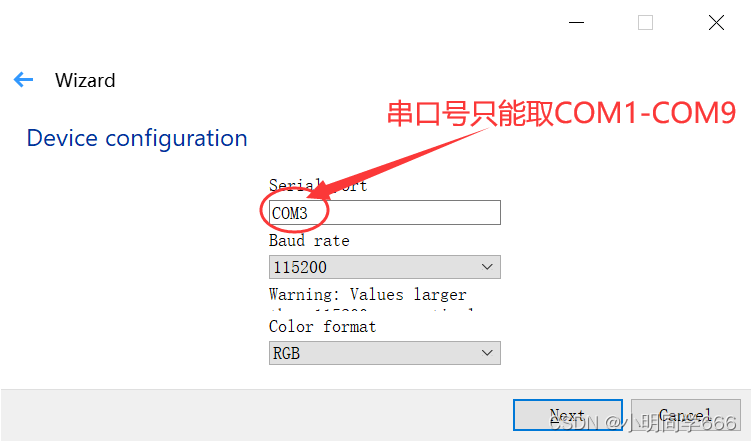

     Prismatic在配置串口的时候有一点需要注意，串口号只能取COM1-COM9，不支持两位数的COM口，应该是这个工具的一个小Bug。

2）ESP-IDF4.3开发环境或者VSCODE开发环境

3）ESP32流光溢彩代码

      上位机及代码请上gitee下载：screen_chase_light: 基于ESP32的流光溢彩氛围灯https://gitee.com/mingyee/screen_chase_light

四、烧录程序



1）下载好我上面gitee仓库的代码，编译后烧录到ESP32即可。

2）免开发环境版，通过DOWNLOAD TOOL烧录bin文件，即烧即用。

     上位机和ESP32的通信串口就是烧录口，所以用下载线直连电脑就好，WS2812控制口DIN接IO19。

     bin文件百度网盘下载链接：

     链接：https://pan.baidu.com/s/1qP5qRvfP-5vLDC7gKRnLYQ
     提取码：1p75

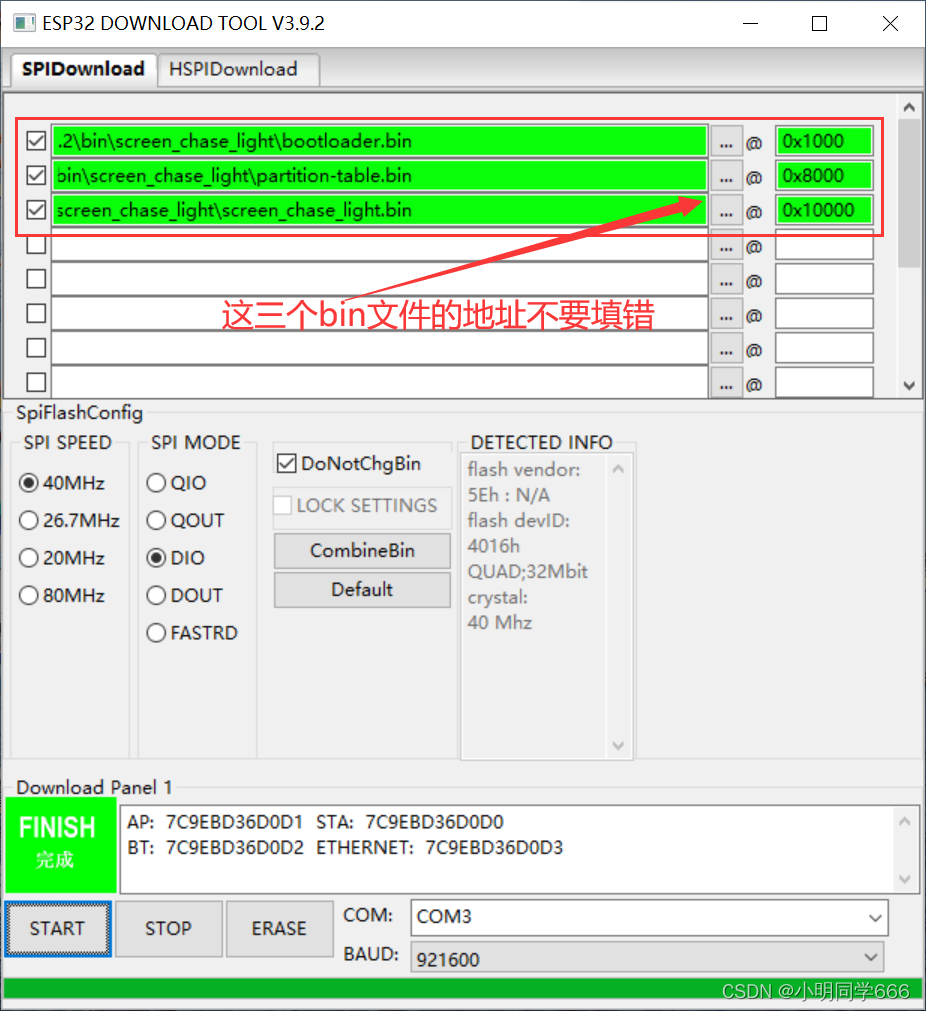

     烧录bin文件配置界面：

五、演示视频

B站演示视频效果：

ESP32制作流光溢彩氛围灯_哔哩哔哩_bilibili一个ESP32模组+一条WS2812B灯带即可完成该项目，演示视频素材可查看我上一条视频，代码等我整理好后公布在评论区。https://www.bilibili.com/video/BV1fT4y1r7Dh?spm_id_from=333.999.0.0
