(1)实验目的
本实验旨在利用MicroPython编程语言控制ESP32模块上的LED实现流水灯效果,以熟悉MicroPython语法和控制硬件的基本原理。
流水灯是一种通过依次点亮或熄灭LED或其他灯光元件,创造出像水流动一样连续变化的灯光效果。它在装饰和表演等领域得到广泛应用,为场景增添了活力和吸引力。
(2)实验材料
- ESP32模块
- PC(Windows)
- USB数据线
- LED模块(发光二极管)
- 杜邦线
(3)实验步骤
步骤1:连接ESP32模块与PC
- 使用USB线将ESP32模块与PC的USB口进行连接
- 确保ESP32模块在Thonny软件中能够被正确识别并建立连接

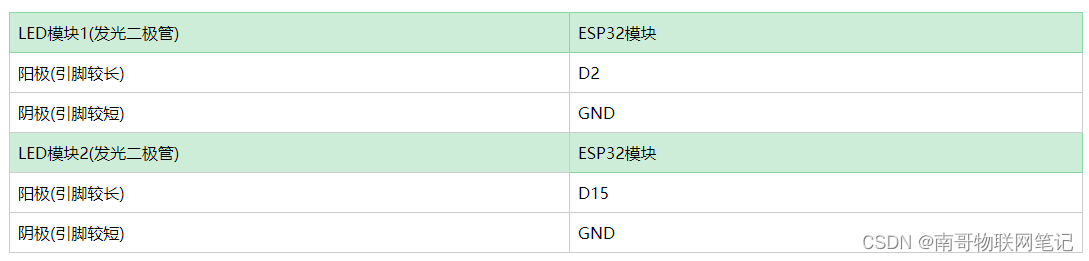

- 使用杜邦线按如下对应关系连线,至少两个LED模块(发光二极管)。注意:这里可以按如下连接方式外接LED,也可以不接(D2对应板载LED,直接使用即可)
步骤2:配置MicroPython开发环境
- 确保已经正确烧录 MicroPython固件
步骤3:编写脚本代码
- 打开Thonny软件,创建一个新的MicroPython脚本文件,文件名:main.py
- 在脚本文件中输入以下代码:
# -*- coding:utf-8 -*-
"""
无锡匠客物联网科技有限公司
技术支持:@NanGe(微信号:nange2012014158 | 公众号:南哥物联网笔记)
脚本名称: LED流水灯
接线说明:LED模块-->ESP32(GPIO)
LED1(+)-->D2 LED2(+)-->D15
LED1(-)-->GND LED2(-)-->GND
脚本执行现象: 脚本程序下载成功后,LED灯呈现流水灯效果
注意事项:
1、LED正负极不要接反
2、这里使用两个LED演示,可以拓展为多个LED
"""
from machine import Pin# 导入Pin模块
import time# 导入time模块
led_pin=[15,2]#定义LED的GPIO引脚
leds=[]#定义leds列表,保存LED引脚配置对象
for i in range(2): #循环2次,0-1
leds.append(Pin(led_pin[i],Pin.OUT)) #给leds列表添加对象
#程序入口
if __name__=="__main__":
#初始化LED全部熄灭
for n in range(2):
leds[n].value(0)
while True:
#LED逐个点亮
for n in range(2):
leds[n].value(1)
time.sleep(0.05)
#LED逐个熄灭
for n in range(2):
leds[n].value(0)
time.sleep(0.05)
步骤4:保存代码文件:
- 将核心代码保存到PC机某个文件夹,文件名为main.py
步骤5:运行实验
- 确保Thonny中运行->配置解释器中的解释器选择MicroPython(ESP32)
- 在Thonny中直接单击运行按钮
(4)实验结果
成功运行代码后,LED呈现流水灯效果
(5)总结
通过本实验,学会了使用MicroPython编程语言控制LED灯呈现流水灯效果
