热电偶电动势计算

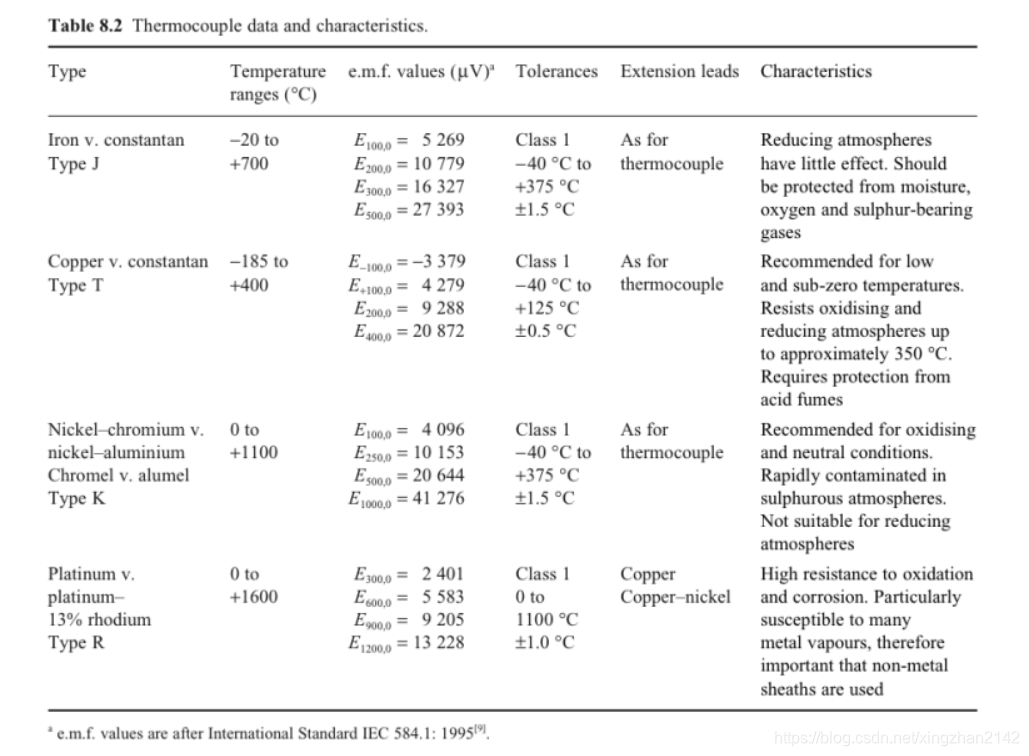

8.一个铁-康铜热电偶被用来作为测量0到300摄氏度的温度传感器，下面的表格给出了电动势的各项值

（a）找到全量程下100摄氏度到200摄氏度的非线性度

（b）在100摄氏度到300摄氏度之间的热电偶电动势满足方程$E_{T,0}=a_{1}T+a_2{T}^2$，计算$a_1$和$a_2$的值

（c）20摄氏度下，热电偶相对于参考节点的电动势为$12500\mu V$，并且此时对应的参考节点电路电压为$1000\mu V$，使用（b）中的结果估算被测量的节点温度

解：（a）当温度为0摄氏度时，热电偶电动势为0，

从0到300摄氏度的理想输入输出曲线为

$E_{IDEAL}=\frac{E_{300.0}-E_{0.0}}{300-0}\times T+E_{0.0}=54.423T$

$E$的两个下标表示两个温度，也就是这两个温度之间的热电偶的电势差，右边的下标为当前电路的热电偶参考温度

$E_{300,0}=16327\mu V$

$E_{0,0}=0\mu V$

非线性度的计算是用实际的数据减去理想输出曲线的数据，除以输出量程宽度的百分比，所以全量程的非线性度为

$P_{100}=\frac{E_{100.0}-E_{IDEAL,100,0}}{E_{300,0}}\times 100\%=-1.06\%$

$P_{200}=\frac{E_{200.0}-E_{IDEAL,200,0}}{E_{300,0}}\times 100\%=--0.65\%$

（b）将$E_{100,0}=5269\mu V$，$E_{300,0}=16327\mu V$代入方程$E_{T,0}=a_{1}T+a_2{T}^2$，得

$\{\begin{array}{l}{a}_1\times 100+a_2\times 100^2=5269\\ a_1\times 300+a_2\times 300^2=16327\end{array}$

解得

$\{\begin{array}{l}{a}_1=51.823\mu V\cdot {}^{\circ }{C}^{-1}\\ a_2=0.00867\mu V\cdot {}^{\circ }{C}^{-1}\end{array}$

（c）题目的意思就是热电偶在当前温度和20摄氏度之间产生的电动势$E_{T,20}=12500\mu V$，然而如果我们要利用上一问的结果计算当前温度的话，就必须使用当前温度相对于0摄氏度的电动势，不过，当我们在题目所给的电动势的基础上加上参考节点的电压，就是当前温度相对于0摄氏度的电动势了，也就是说$E_{20,0}=1000\mu V$，所以

$E_{T,0}=E_{T,20}+E_{20,0}=13500\mu V$

因为$a_{1}T+a_2{T}^2=13500$

解得$T_1=250^{\circ }C$，另一个解不成立。

参考：传感测试技术经典例题及解答
