555定时器的应用——施密特触发器

最新推荐文章于 2025-05-10 20:09:23 发布
最新推荐文章于 2025-05-10 20:09:23 发布
阅读量1w 收藏 33
点赞数 7
分类专栏： 芯片
原文链接：https://www.icourse163.org/learn/XATU-1003138002?tid=1206070212#/learn/content?type=detail&id=1210465701&cid=1212577289&replay=true
版权
介绍施密特触发器在数字电子技术中的应用，重点讲解其如何将带有干扰信号的模拟电压信号转换为数字信号，实现波形变换和脉冲整形，有效滤除干扰。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

  • 转自慕课西安工业大学杨聪锟老师的课程《数字电子技术基础》

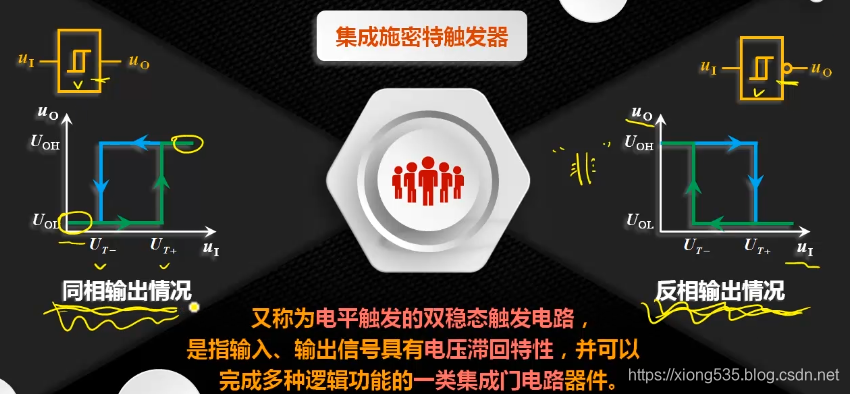

  • 施密特触发器
    在这里插入图片描述

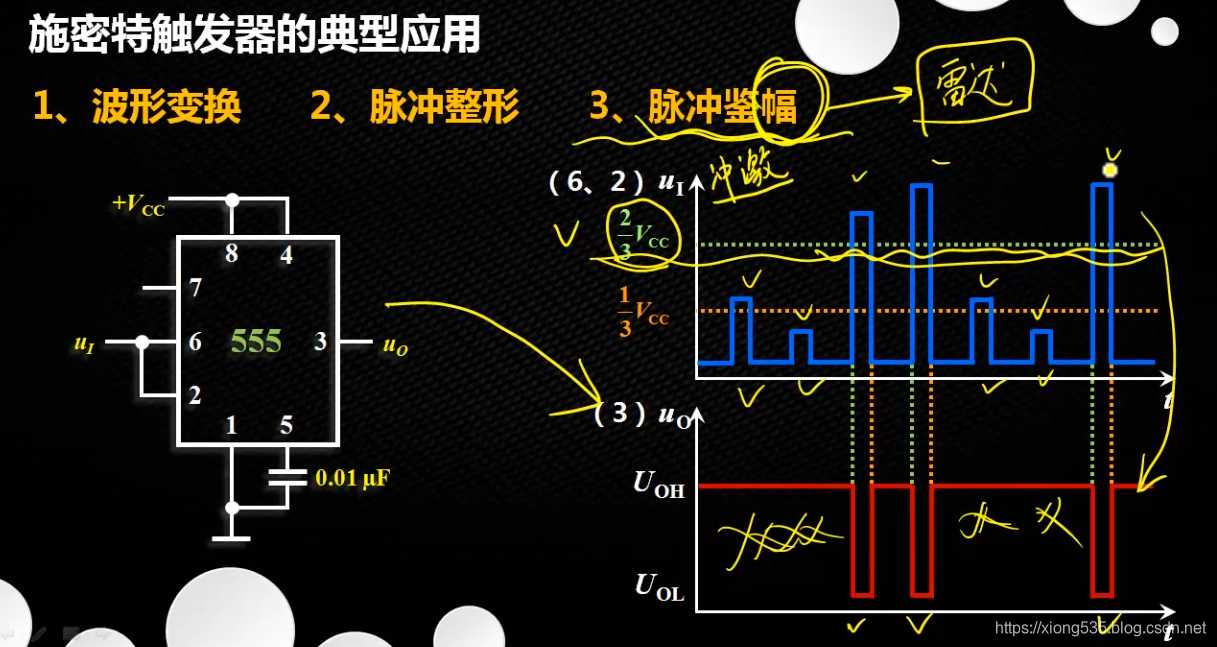

  • 屏蔽5脚干扰
    在这里插入图片描述
    在这里插入图片描述

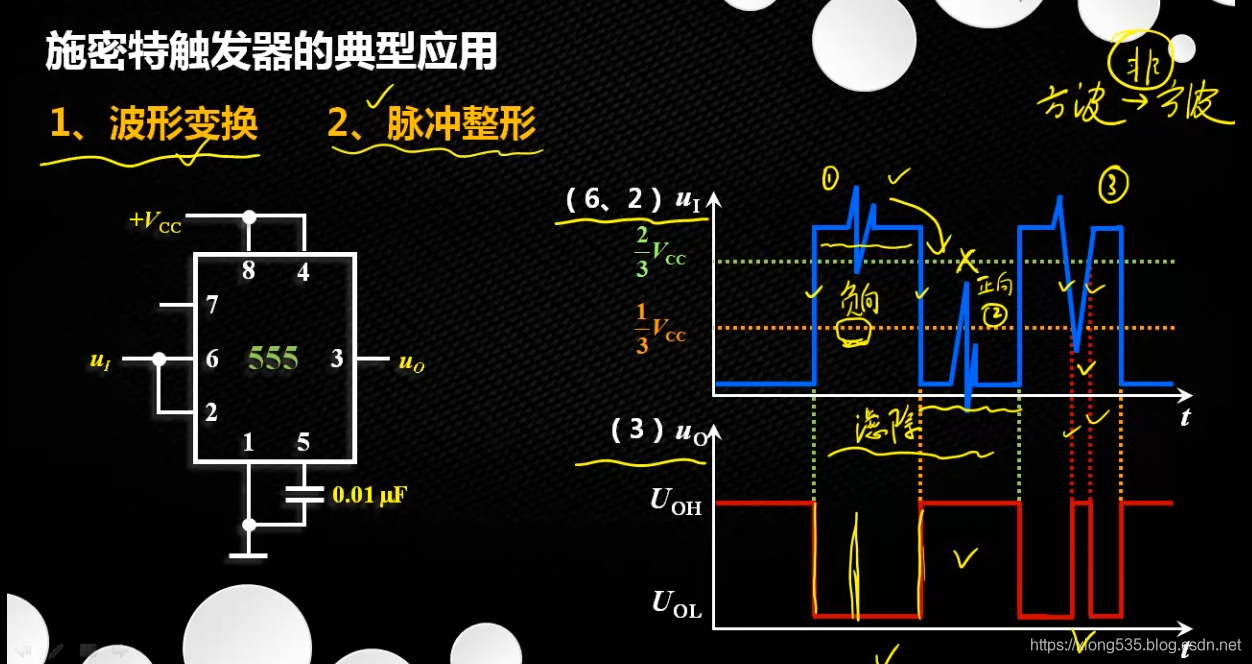

  • 带有干扰信号的输入模拟电压信号，二值逻辑化变数字信号，并且滤掉干扰

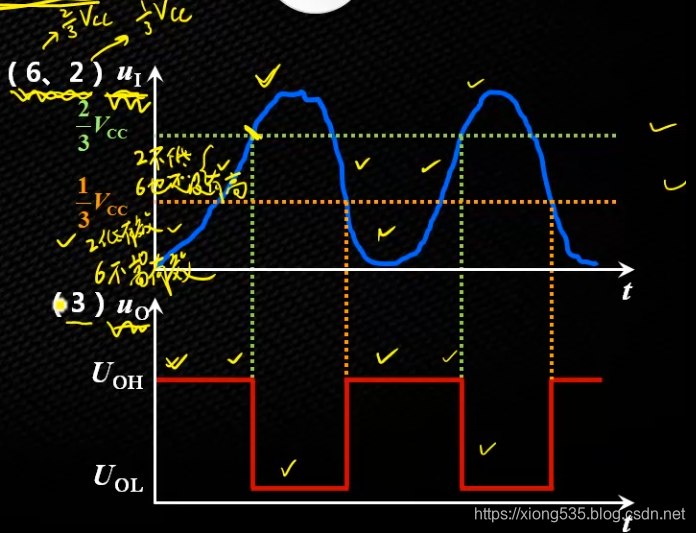

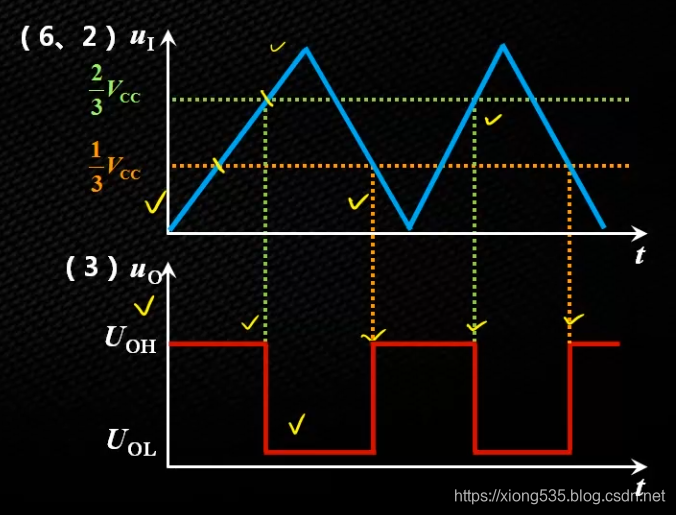

  • 功能两点：波形变换，脉冲整形

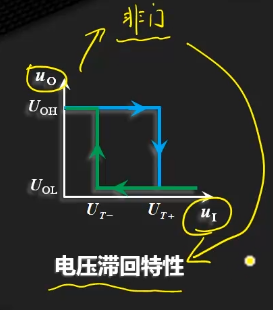

  • 下降沿得降得够低，上升沿得升得够高
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

  • 放在电路最后一级过滤掉干扰
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
