555构成的施密特触发器

最近在看multisim的仿真电路之类的，是有关555构成的施密特触发器的，在这里做个小笔记吧~
1.工作原理

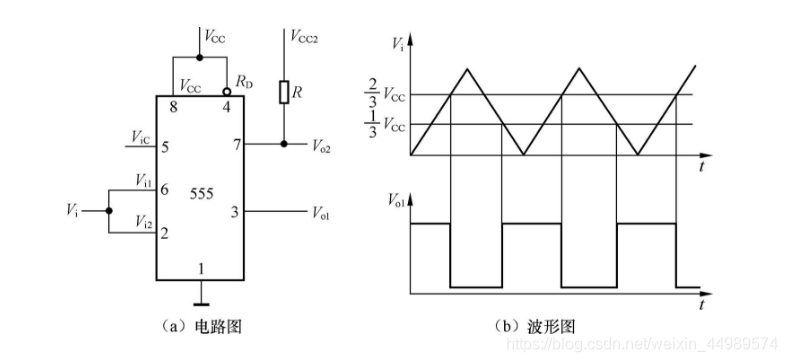

施密特触发器有回差电压特性，能将边沿变化缓慢的电压波形整形为边沿陡峭的矩形脉冲。555定时器构成的施密特触发器是一种具有两个稳态的电路。当输入电压大于电路导通电压时，输出维持于一个恒定的电压值，当输入电压低于电路截止电压时，输出维持于另一个恒定的电压值。**它是一种脉冲整形电路，用于脉冲波形的变换和整形，是一种双稳电路。**由555电路构成的施密特电路如图所示。工作过程如下。

（1）Vi=0V时，Vo1输出高电平。
（2）当Vi上升到2/3Vcc时，Vo1输出低电平。当Vi由2/3Vcc继续上升，Vo1保持不变。
（3）当Vi下降到1/3Vcc时，电路输出跳变为高电平。而且在Vi继续下降到0V时，电路的这种状态不变。R、VCC2构成另一输出端Vo2，其高电平可以通过改变VCC2进行调节。

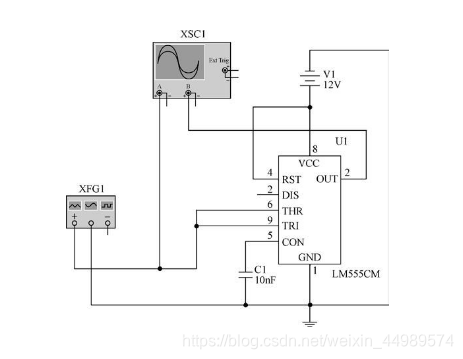

2.测试电路创建

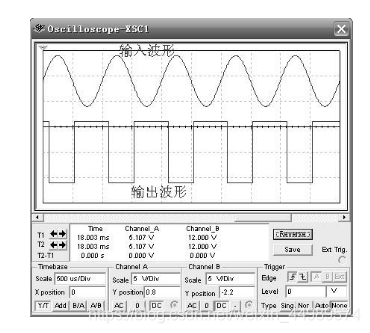

3.测试结果

最主要的是图，看懂图了，字什么的，可以忽略~
