关于BASYS3给初学者的建议（有关引脚的书写

最新推荐文章于 2024-01-06 10:40:11 发布
最新推荐文章于 2024-01-06 10:40:11 发布
阅读量9.6k 收藏 70
点赞数 10
分类专栏： fpga我来了
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiong_xin/article/details/102623015
版权

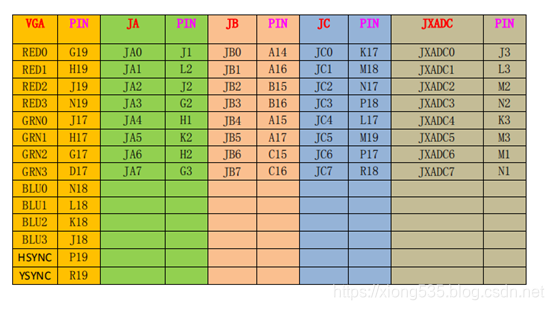

  • 写引脚约束时，板子上也有标志，但这些标志往往比较小，直接对着看的话不仅费时费力而且还容易出错，这时就要找开发文档对着看，第一张图比较常用

在这里插入图片描述

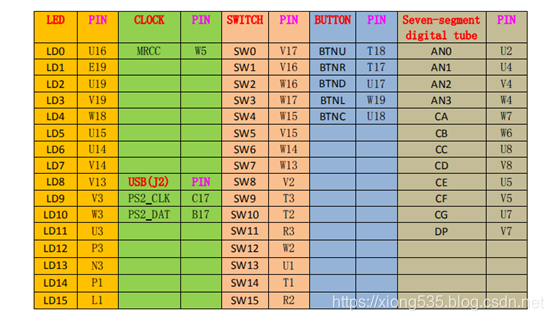

  • 时钟管脚W5，100MHz
set_property PACKAGE_PIN W5 [get_ports clk]
set_property IOSTANDARD LVCMOS33 [get_ports clk]

在这里插入图片描述
