图解DFT频谱分析及产生的问题（频谱混叠，频谱泄露，栅栏效应）

最新推荐文章于 2025-02-23 19:00:39 发布
最新推荐文章于 2025-02-23 19:00:39 发布
阅读量1.1w 收藏 144
点赞数 50
分类专栏： 信号matlab
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiong_xin/article/details/105125387
版权

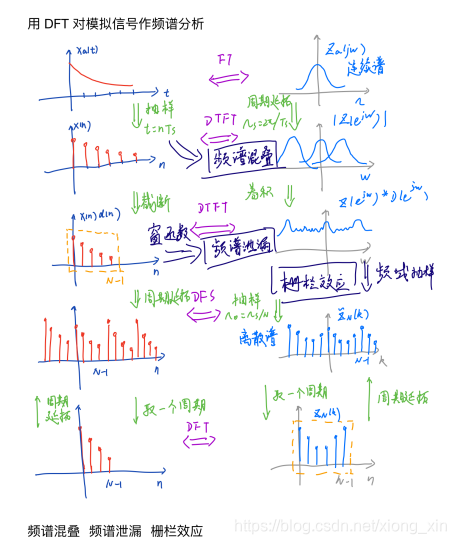

  • 具体步骤
    在这里插入图片描述

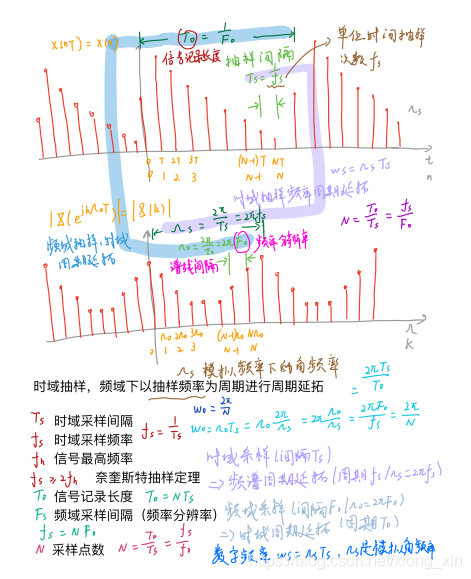

  • 频域和时域对应关系
    在这里插入图片描述
  • 频谱混叠 频谱泄露 栅栏效应
    在这里插入图片描述

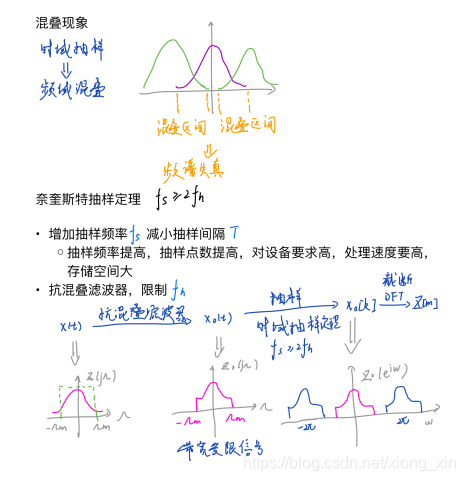

  • 混叠现象
    在这里插入图片描述

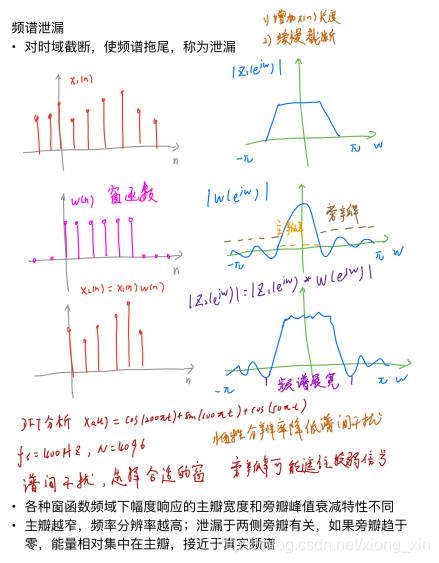

  • 频谱泄露
    在这里插入图片描述

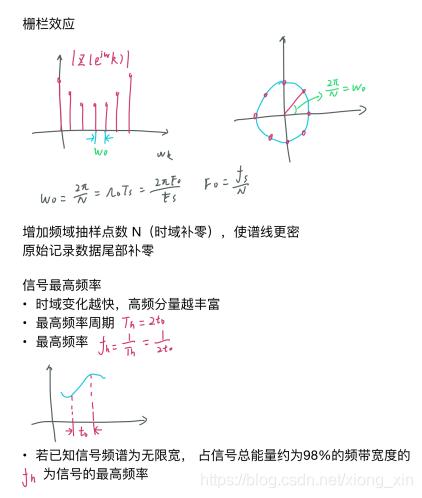

  • 栅栏效应
    在这里插入图片描述
  • 结合matlab对应分析
  • PDF版本笔记
  • 参考南京信息工程大学的《数字信号处理》，仅作学习总结
