  • 四位二进制同步可逆计数器，实现清楚，预置，累加计数和累减计数的功能
  • 模16计数器，构成脉冲分配器和序列发生器等逻辑器件
  • 构成模小于16的计数器
    • 利用计数器清除、预置等功能
  • 构成模大于16的计数器
    • 利用计数器的进位和借位输出脉冲，将多个74139级联

在这里插入图片描述

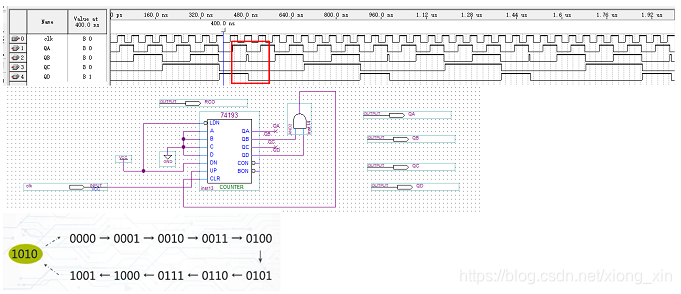

  • 模10计数器，1010是个暂态，实现异步清零，不需要时钟脉冲的配合
    在这里插入图片描述

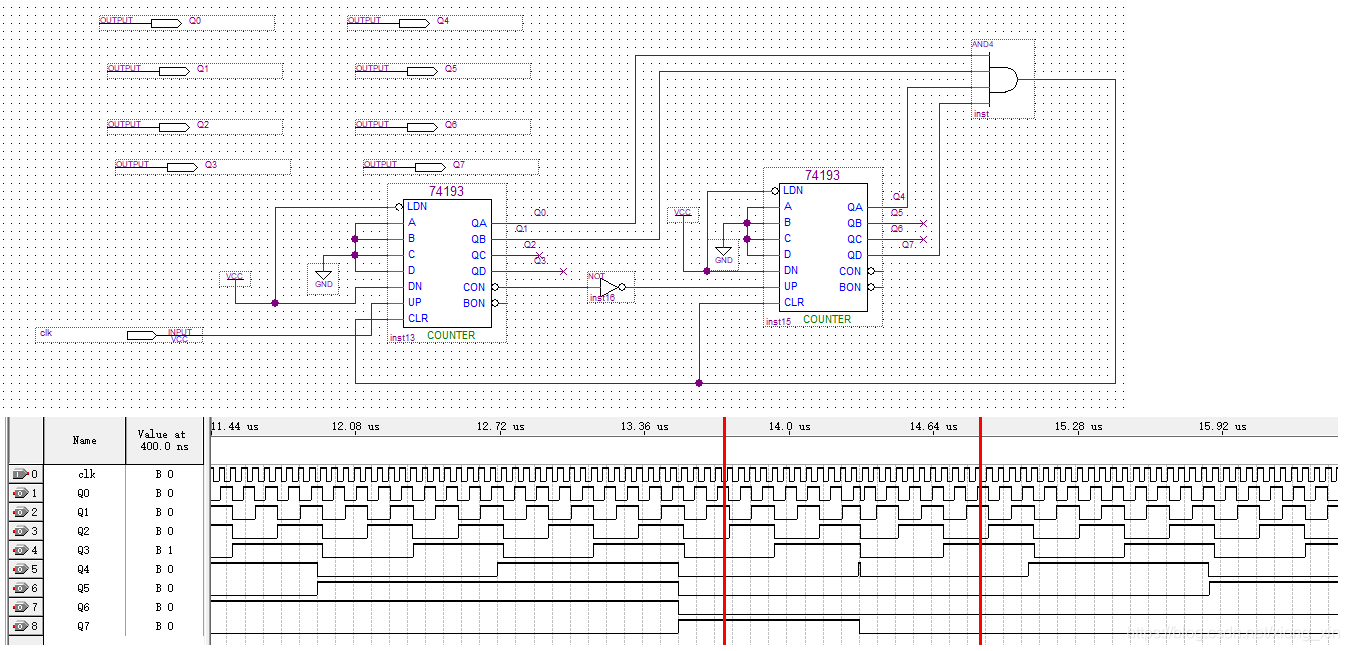

  • 模147D计数器，计数器状态由146D变为147D=1001 0011B时实现清零
    在这里插入图片描述
  • 仿真结果总感觉不太对，时钟上升沿与输出信号没对准
