quartus仿真15：全加器和半加器及如何生成符号文件

最新推荐文章于 2025-03-04 20:04:35 发布
最新推荐文章于 2025-03-04 20:04:35 发布
阅读量7.5k 收藏 23
点赞数 5
分类专栏： 数电
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiong_xin/article/details/108991805
版权

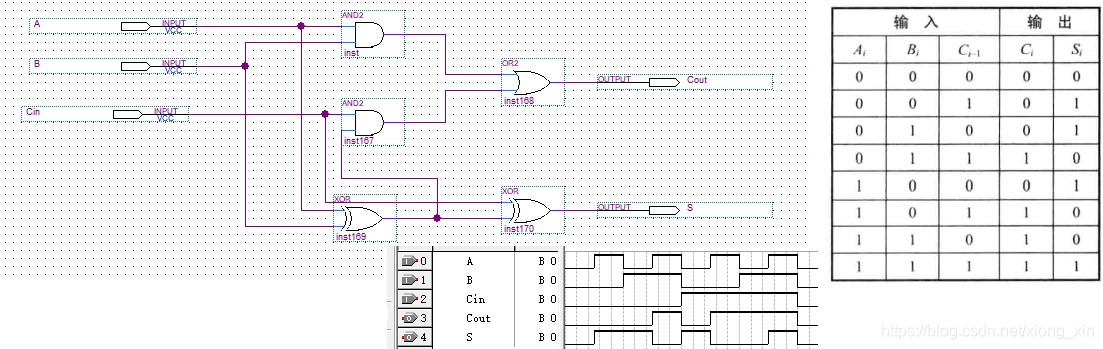

  • 第一种方法直接生成全加器
    在这里插入图片描述

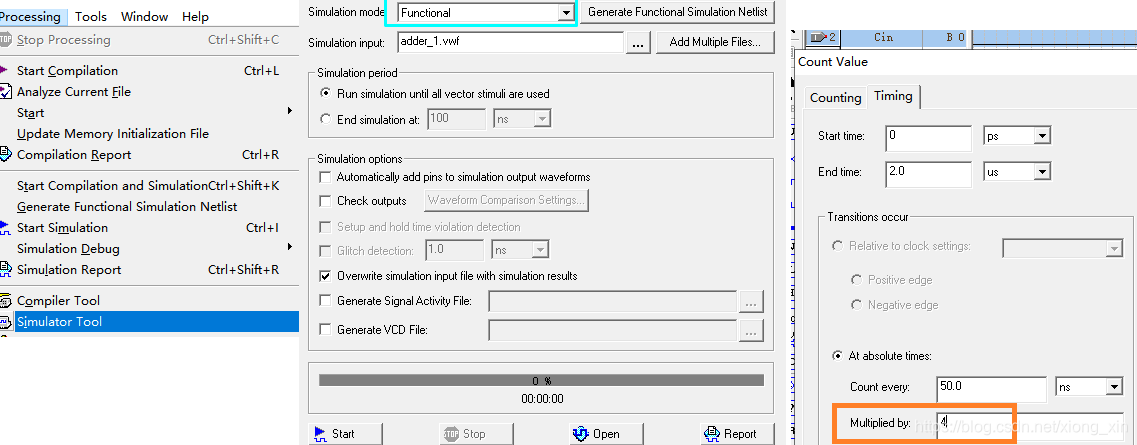

  • 仿真参数的设置，Multiplied by分别设为1，2，4
    在这里插入图片描述

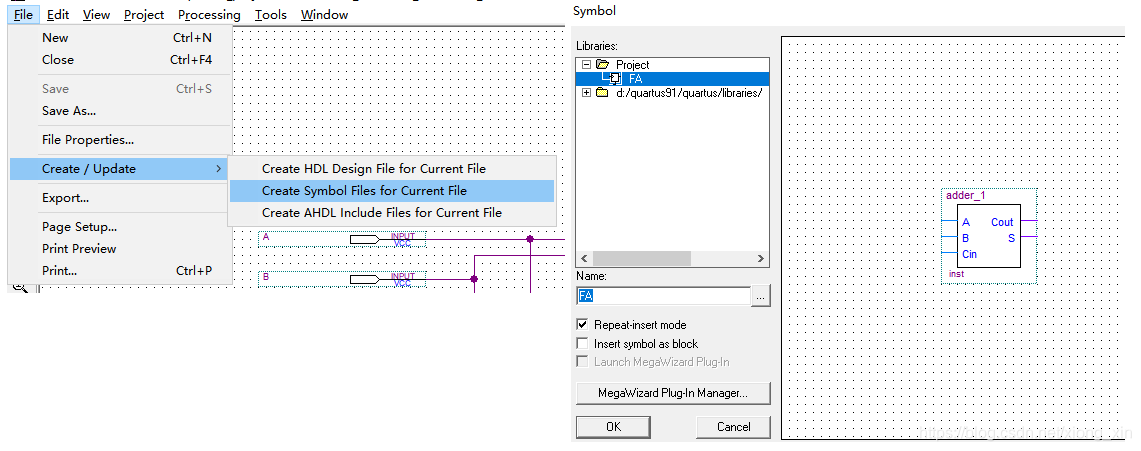

  • 生成符号文件的方法File|Create/Update|Create Symbol Files for Current File，保存为BSF文件，取名为FA。再插入Symbol可以看出在Project下可以看到名为FA的模块，而adder_1为我创建工程的名字。
    在这里插入图片描述

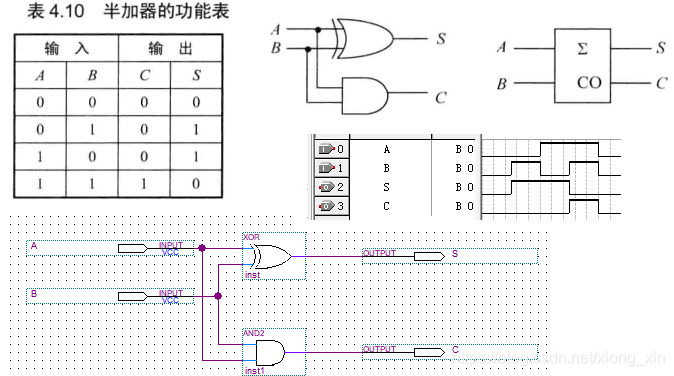

  • 第二种办法用半加器生成全加器，先生成半加器仿真结果和功能表一致
    在这里插入图片描述

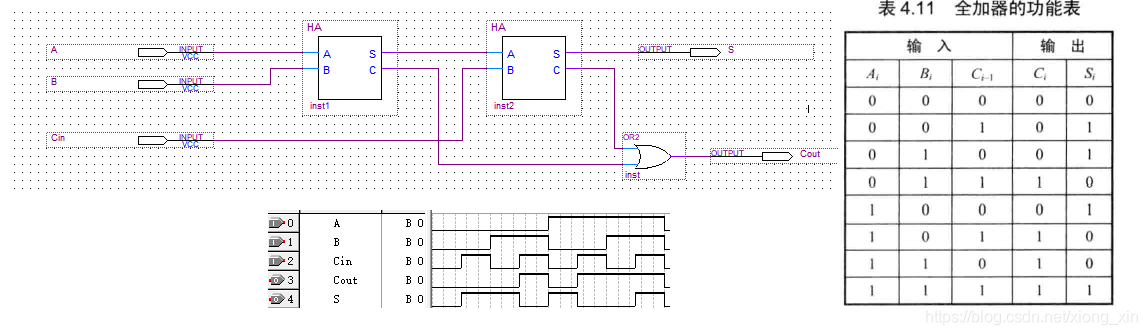

  • 根据半加器构成全加器的原理连线并仿真，波形图与功能表一致
    在这里插入图片描述

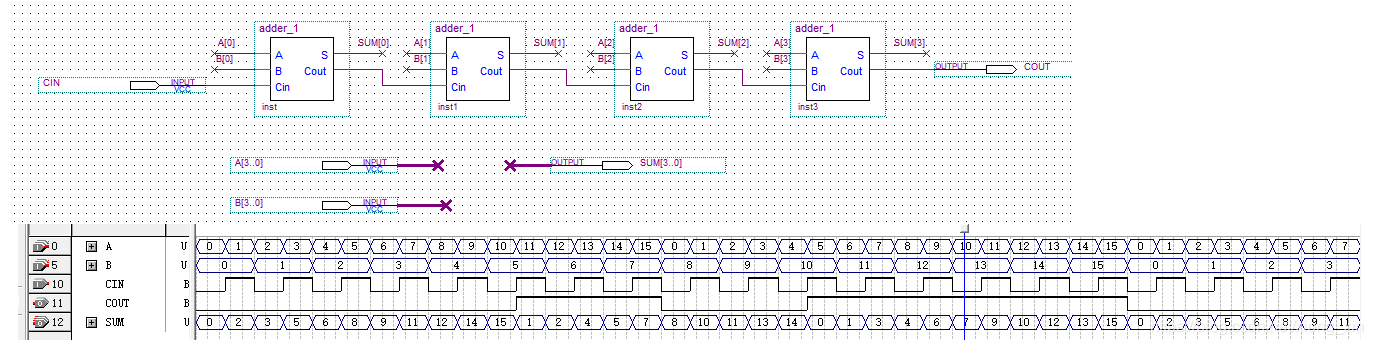

  • 保存生成FA.BSF，新建一个文件并设置为顶层文件Set as Top-Level Entity用来仿真4位串行进位加法器
    在这里插入图片描述
