一、基于Quartus件完成一个1位全加器的设计，分别采用：1）原理图输入以及 2）Verilog编程这两种设计方法。开发板基于Intel DE2-115。

原理图实现1位全加器

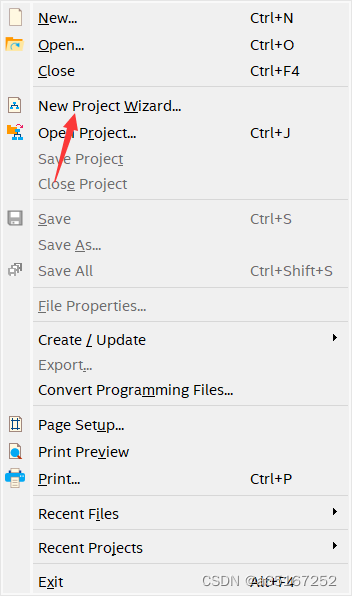

1.创建项目
在这里插入图片描述
2.选择文件夹取项目名字
请添加图片描述
3.选择芯片

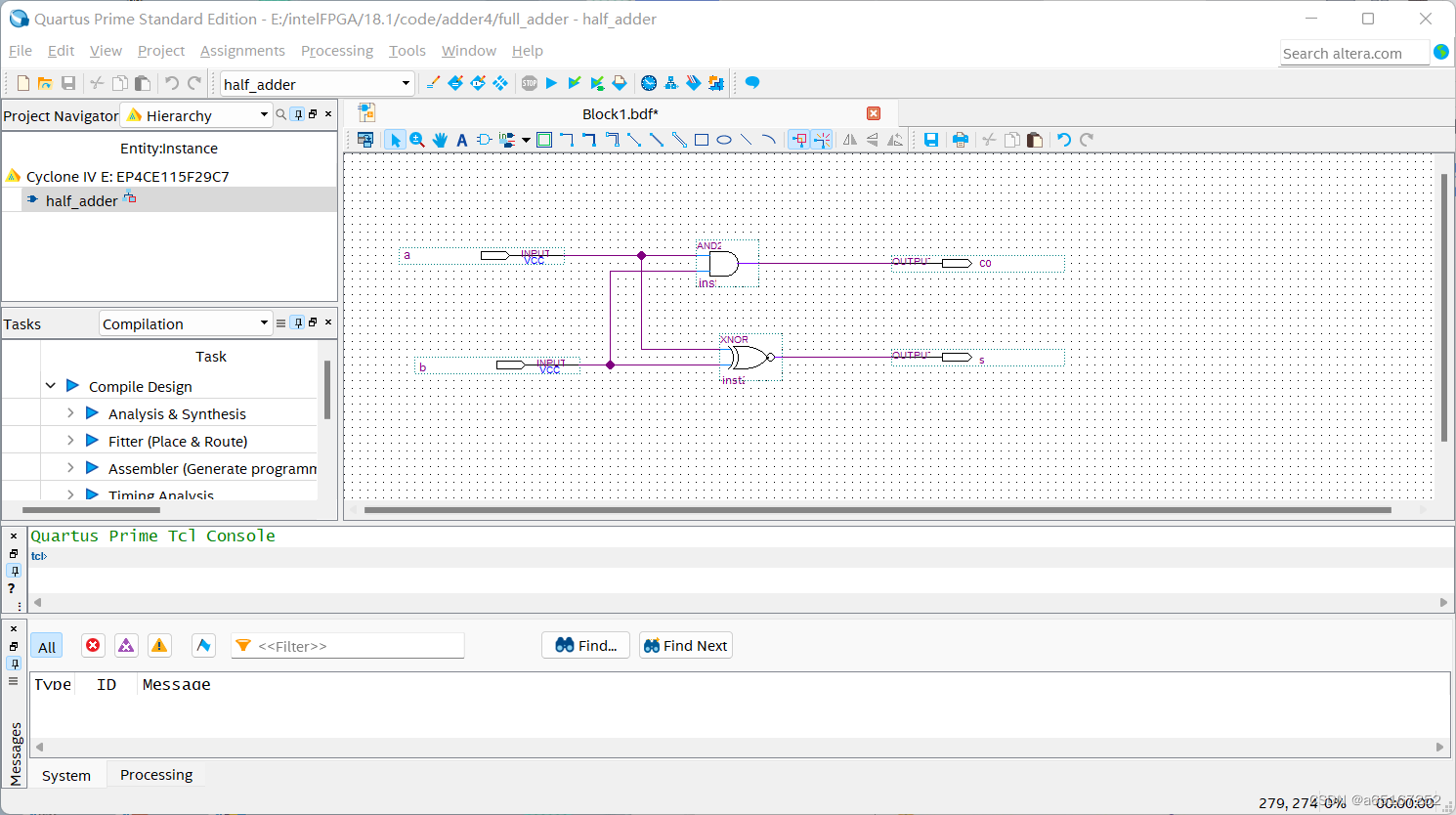

4.输入半加器原理图
选择file,然后点击new

5.添加元件
完成原理图
6.保存然后编译

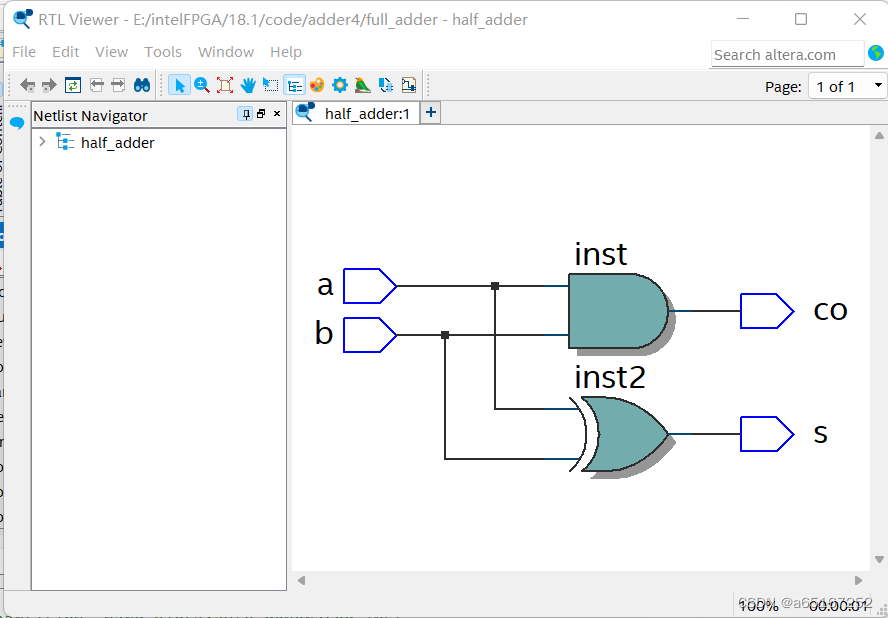

RTL图：

7.创建一个向量波形文件，点击new选择

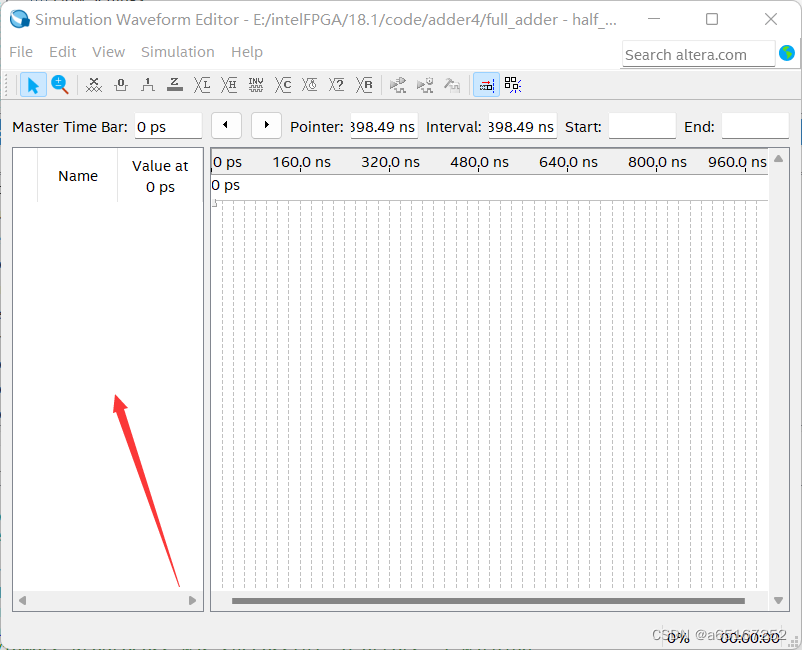

点击空白区域

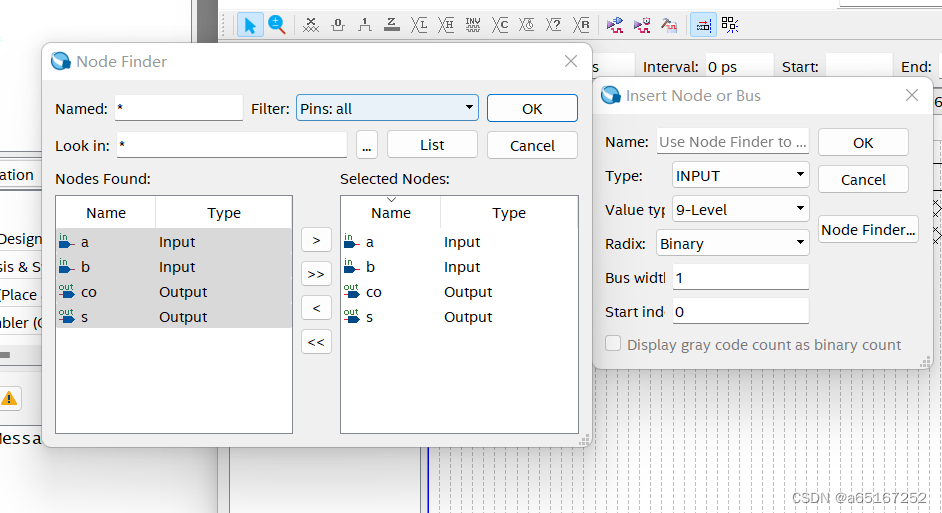

点击node finder 然后点击list 人然后点击>>

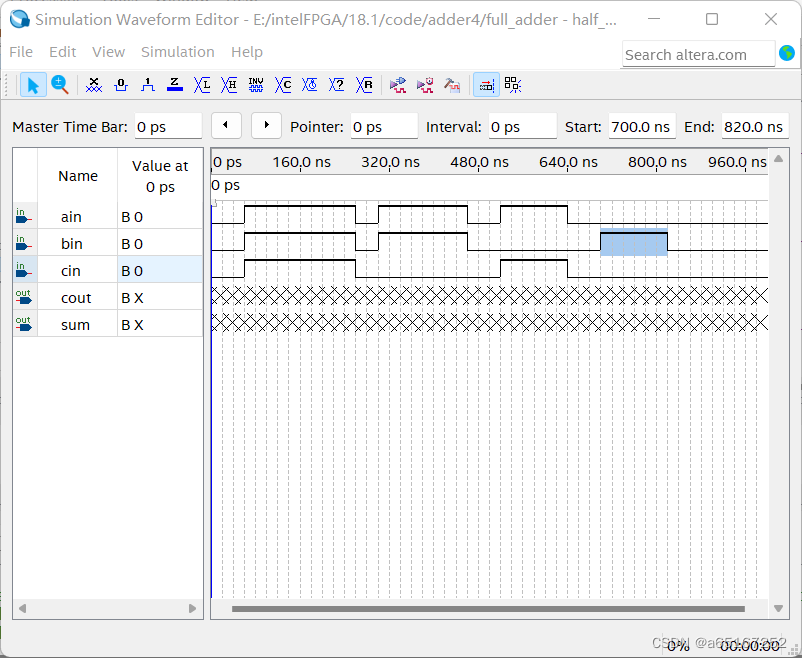

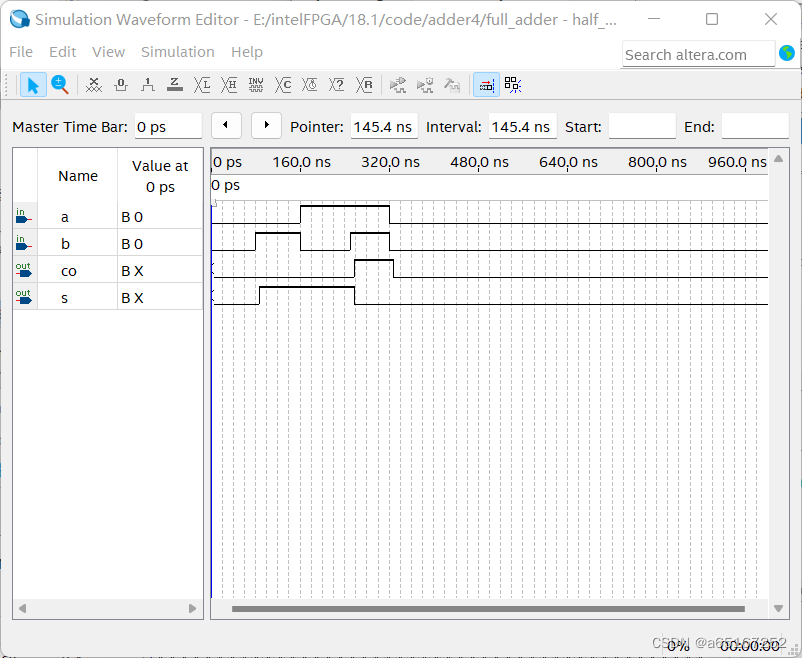

8.编辑信号
请添加图片描述
输入全加器原理图
9.将设计项目设置为可调用的元件
在打开半加器原理图文件half_adder.bdf的情况下，选择菜中File中的Create/Update→CreateSymbolFilesforCurrentFile项，即可将当前文件half_adder.bdf变成一个元件符号存盘，以待在高层次设计中调用

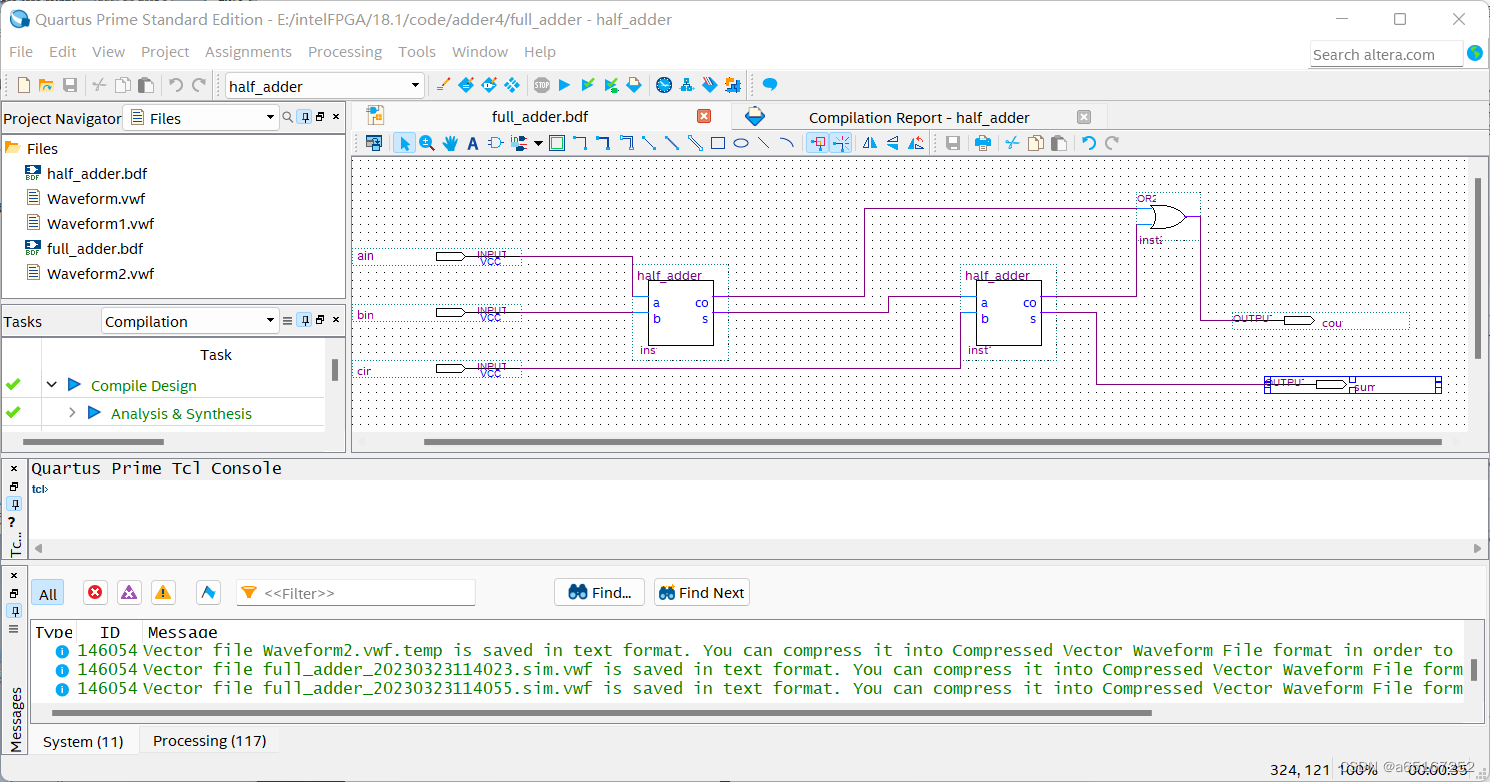

10.再按照半加器原理图绘制
请添加图片描述
11.实现仿真
按半加器步骤
编辑信号

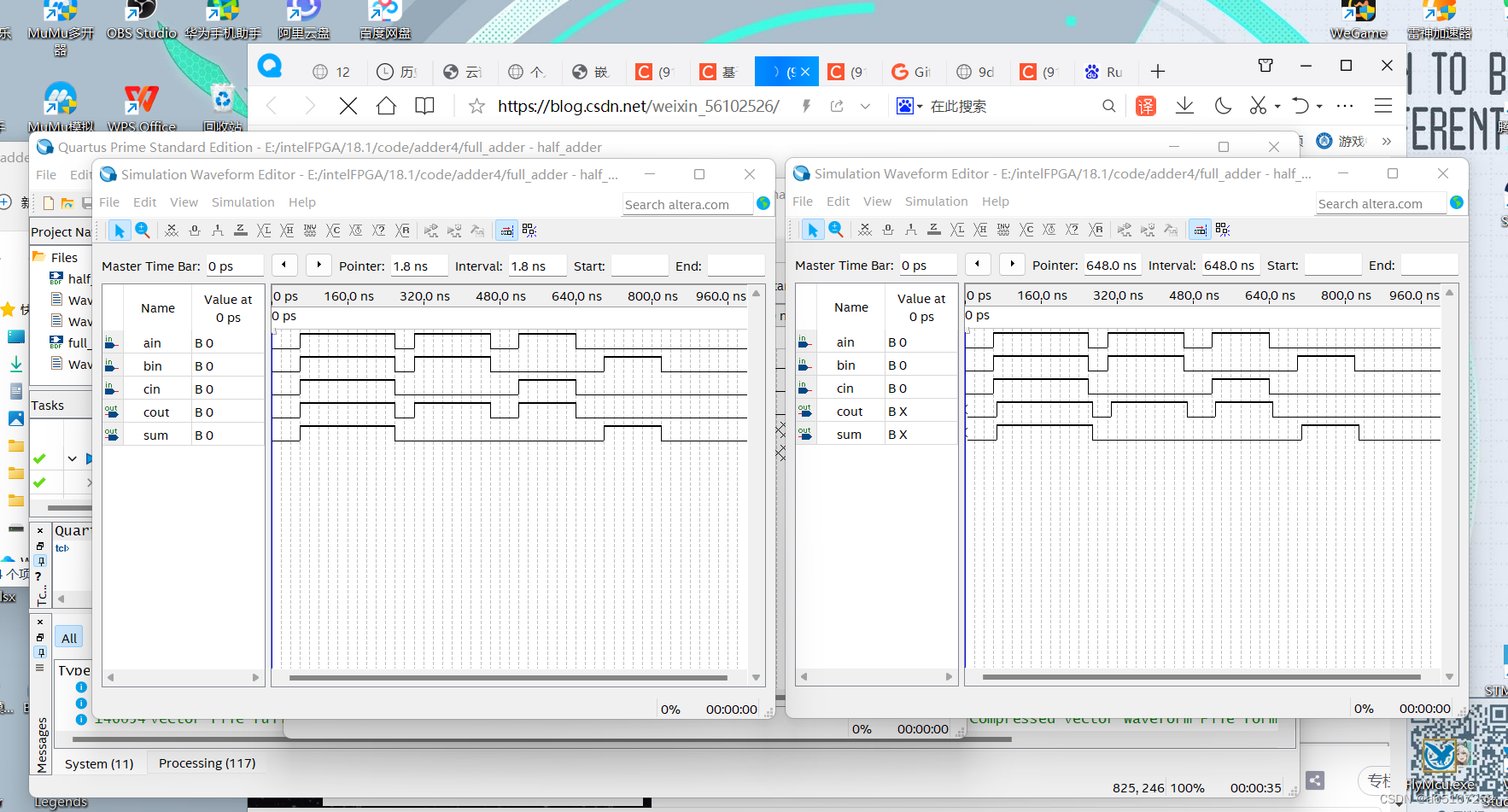

12.功能时序仿真结果

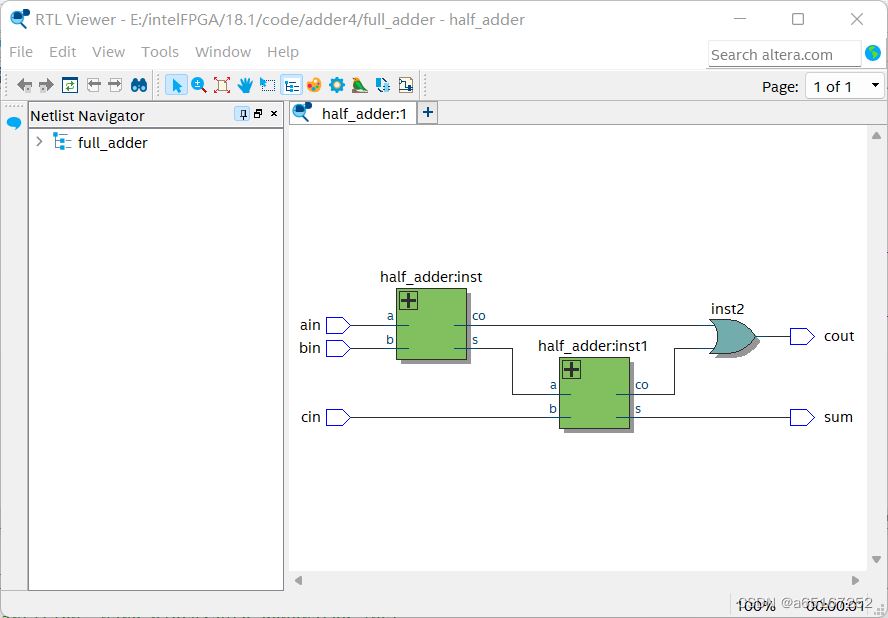

13.RTL图：

Verilog实现1位全加器

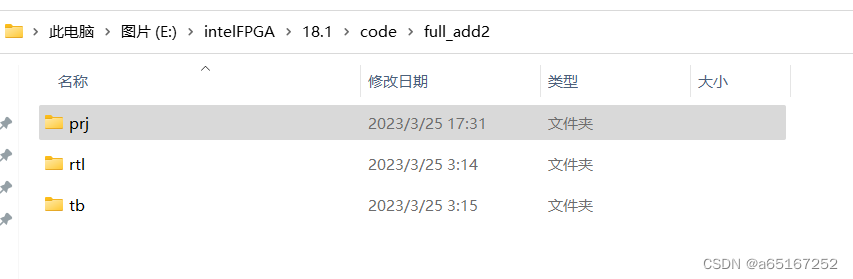

1.创建三个文件夹prj rtl tb文件
请添加图片描述
然后再rtl中写入代码：

module full_add2
(
	input a,     	//加数
	input b,		//被加数
	input cin,		//进位输入
	output sum,		//结果输出
	output cout		//进位输出
);
	assign sum = a^b^cin;
	assign cout = (a&b)|((a^b)&cin);
endmodule

在tb文件中写入代码：

`timescale 1 ns/ 1 ns

module full_add2_tb();
	reg a;
	reg b;
	reg cin;
	reg clk;
	// wires
	wire cout;
	wire sum;
	initial begin
			clk = 0;
			a   = 0;
			b   = 0;
			cin = 0;
	end
	always #10 clk = ~clk; //时钟频率50Hz
	always@(posedge clk)begin
			a   = {$random}%2;
			b   = {$random}%2;
			cin = ($random)%2;
	end
	full_add2 u_full_add2 (
		.a   	(a),
		.b		(b),
		.cin	(cin),
		.cout	(cout),
		.sum	(sum)
	);
endmodule

创建项目如上只不过在最后一步选择modelsim-alter

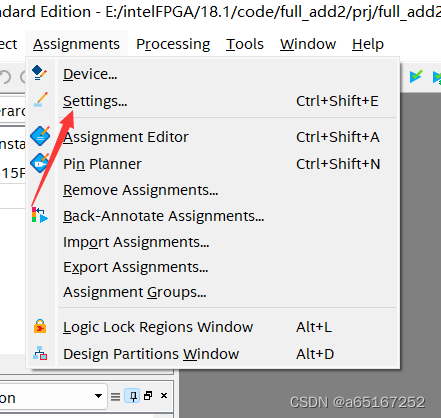

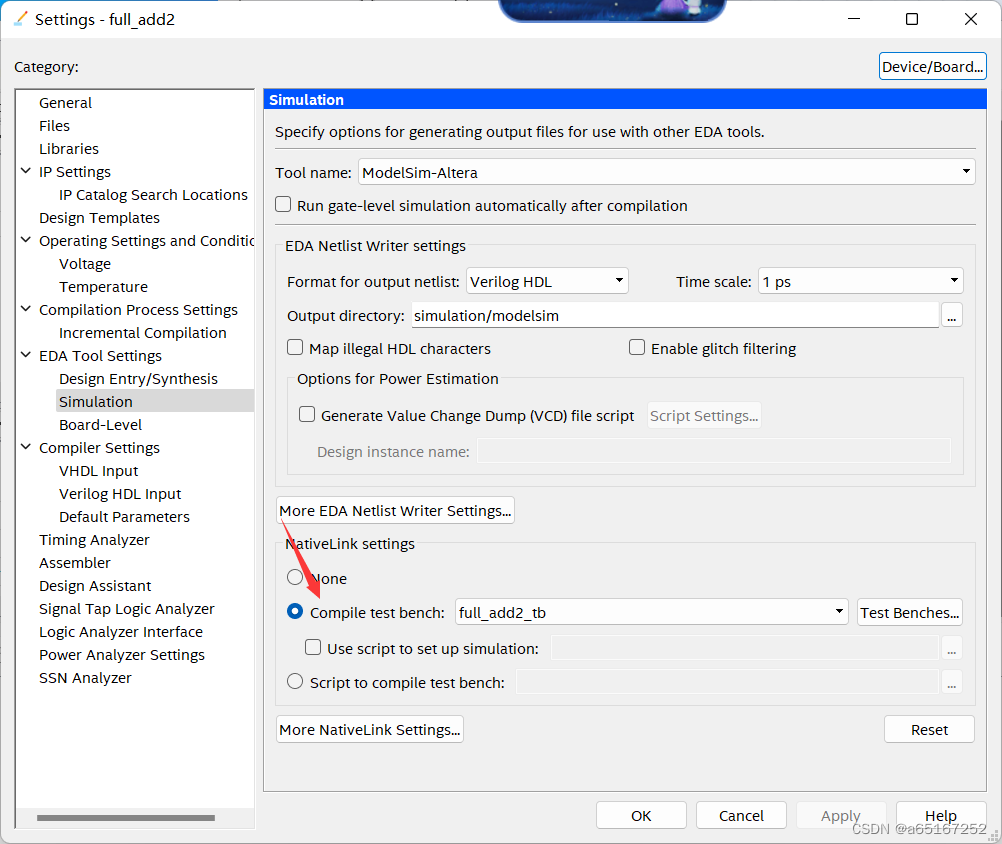

然后再assignment——> setting
在这里插入图片描述

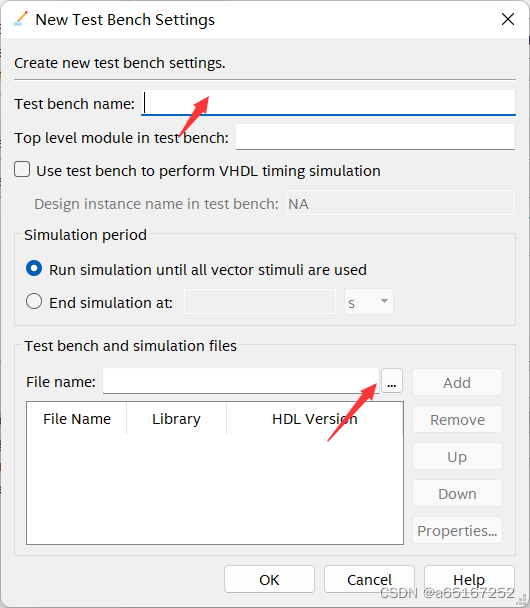

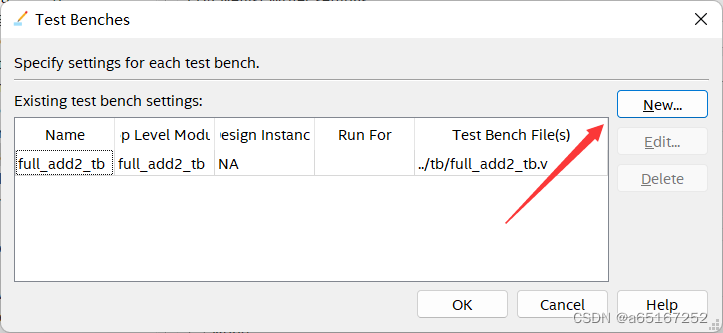

输入测试文件名称然后加入测试文件然后okokok 完成
在这里插入图片描述

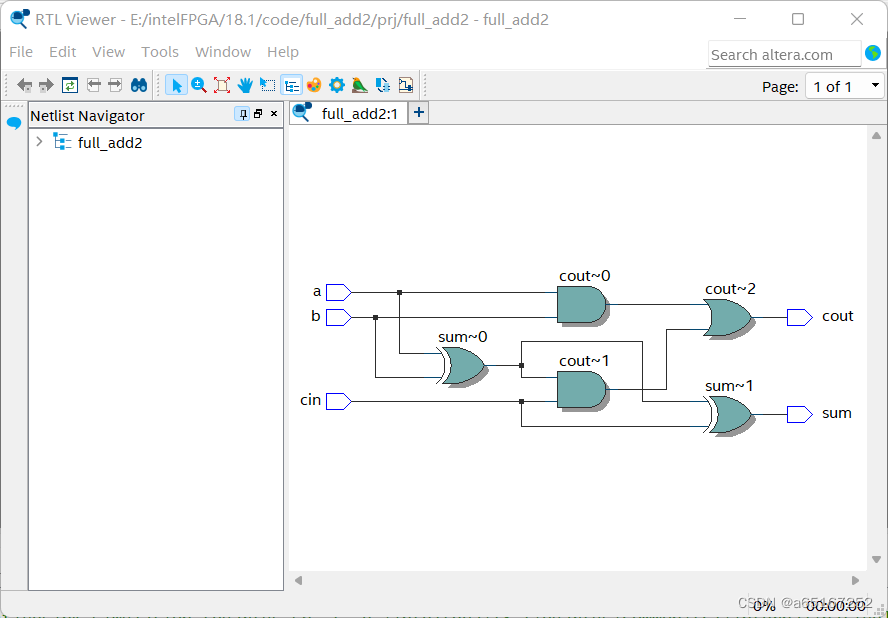

RTL图像：
请添加图片描述

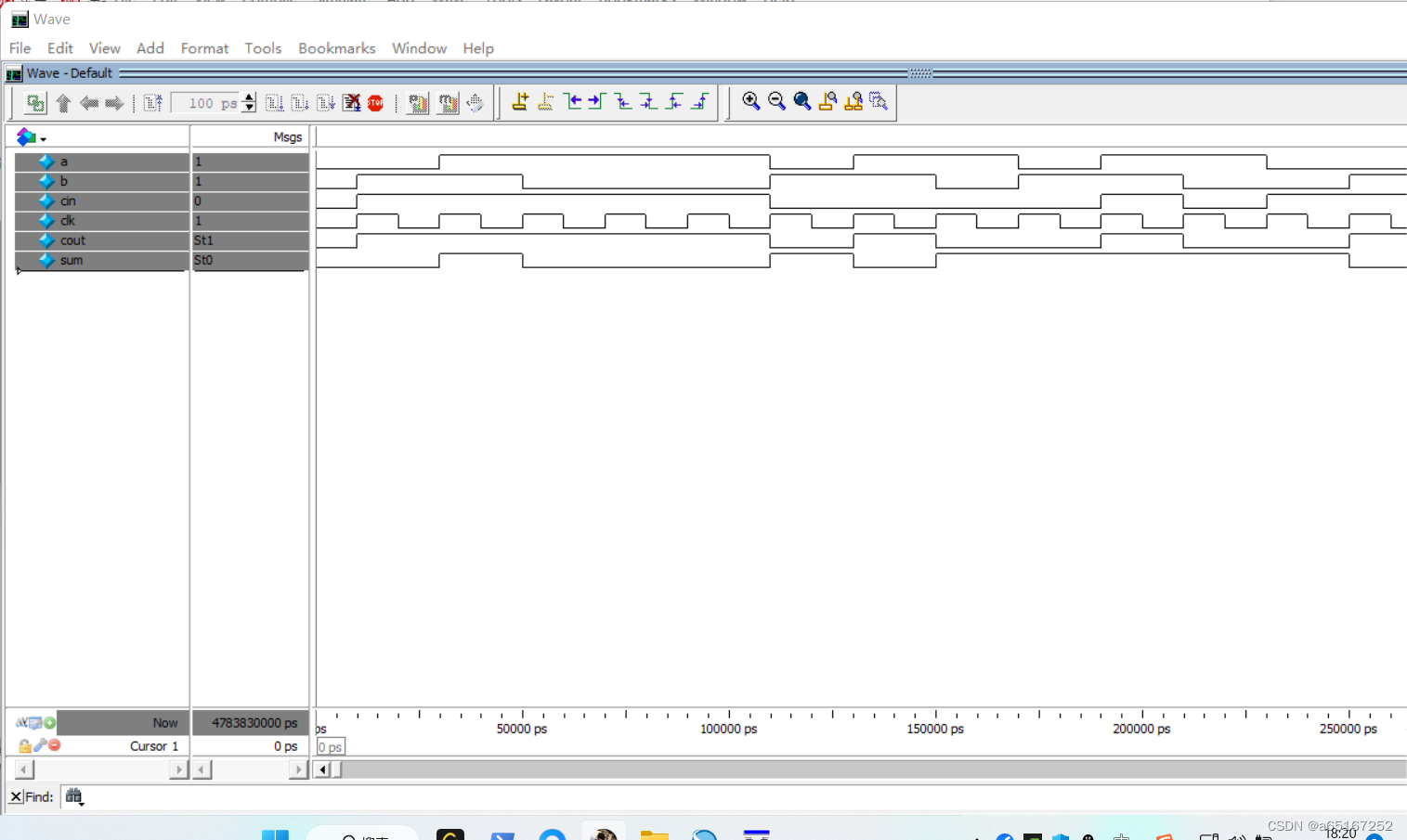

wave图像：

二、在此基础上，用原理图以及Verilog 编程两种方式，完成4位全加器的设计，对比二者生成的 RTL差别；使用modelsim验证逻辑设计的正确性

原理图实现4位全加器

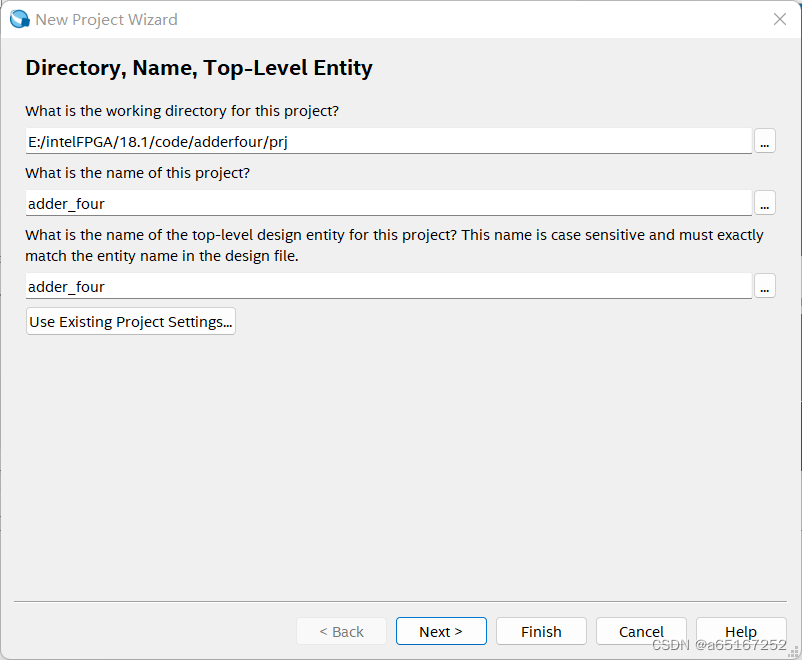

创建项目：
请添加图片描述
其余步骤如同一位全加速器

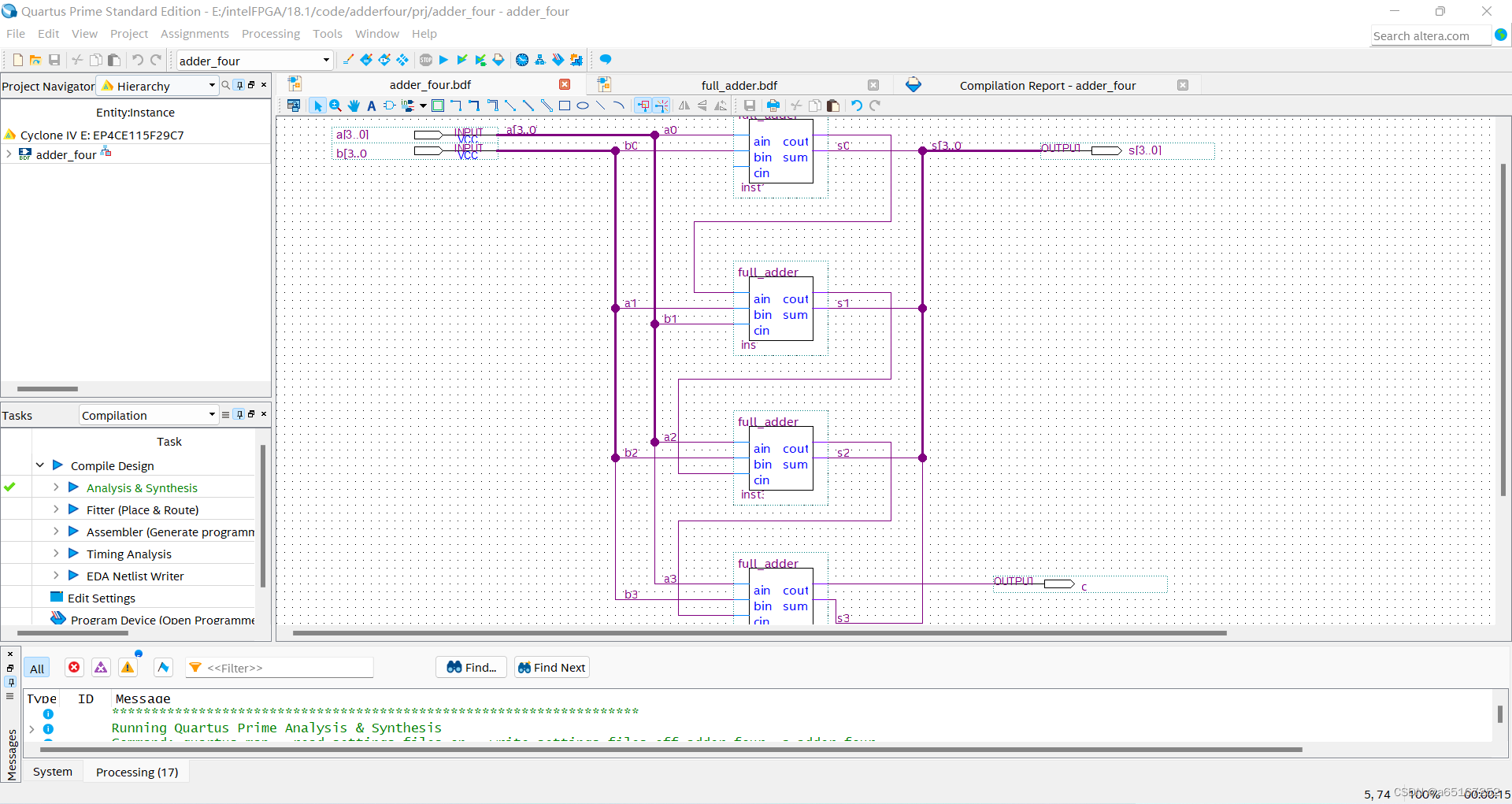

电路图：

分别调入元件full_adder和输入输出引脚input和output。并如图用点击拖动的方法连接好电路。输入各引脚名:a[3…0]、b[3…0], c和s[3…0],并设置总线和命名线路。

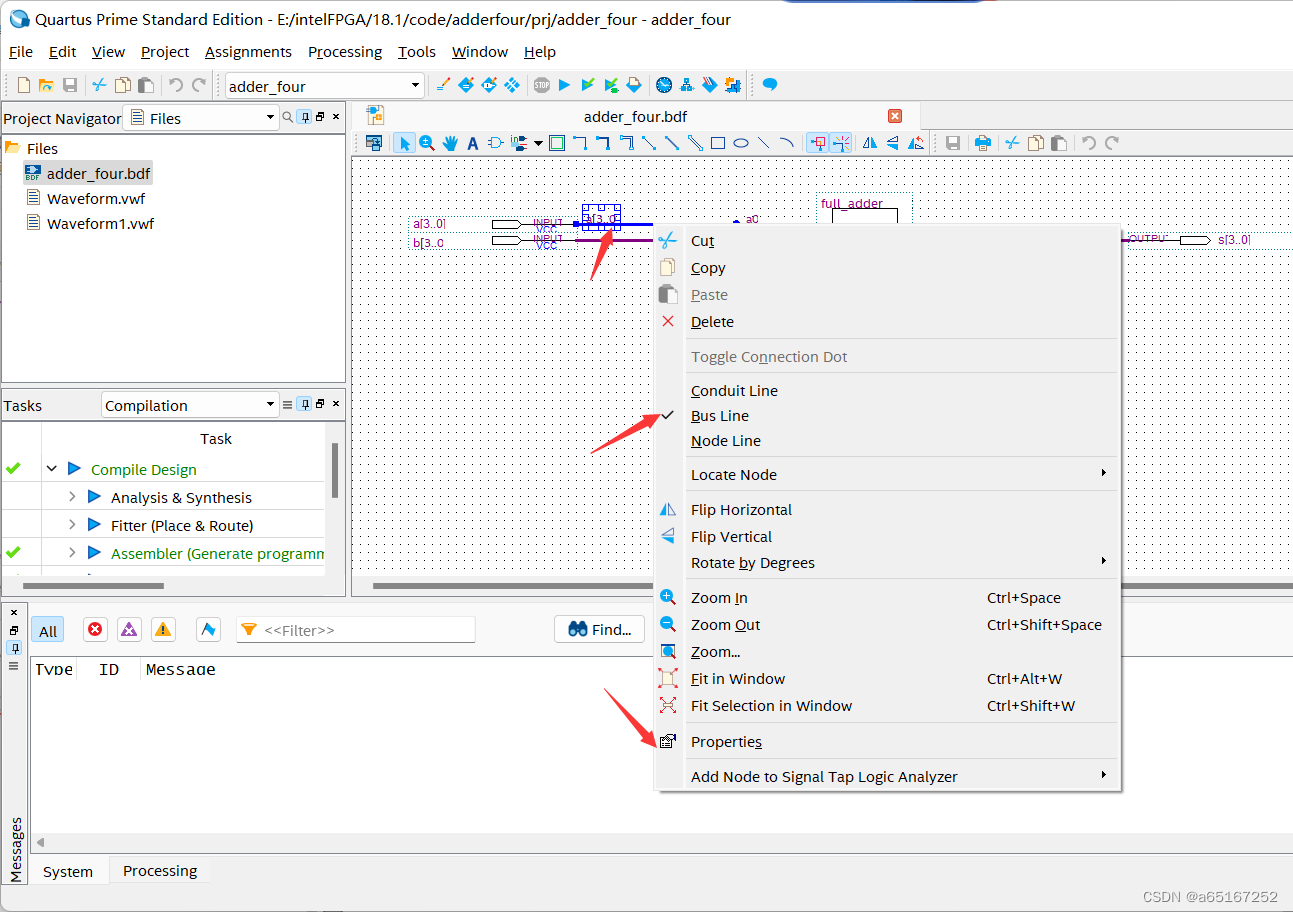

设置总线
在这里插入图片描述
然后依次如图设置
保存文件，选择菜单File - Save As，选择刚才为自己的工程建立的目录…\adder下，将已设计好的原理图文件取名为:adder_four.bdf(注意默认的后缀是.bdf)，并存盘在此文件夹内
请添加图片描述

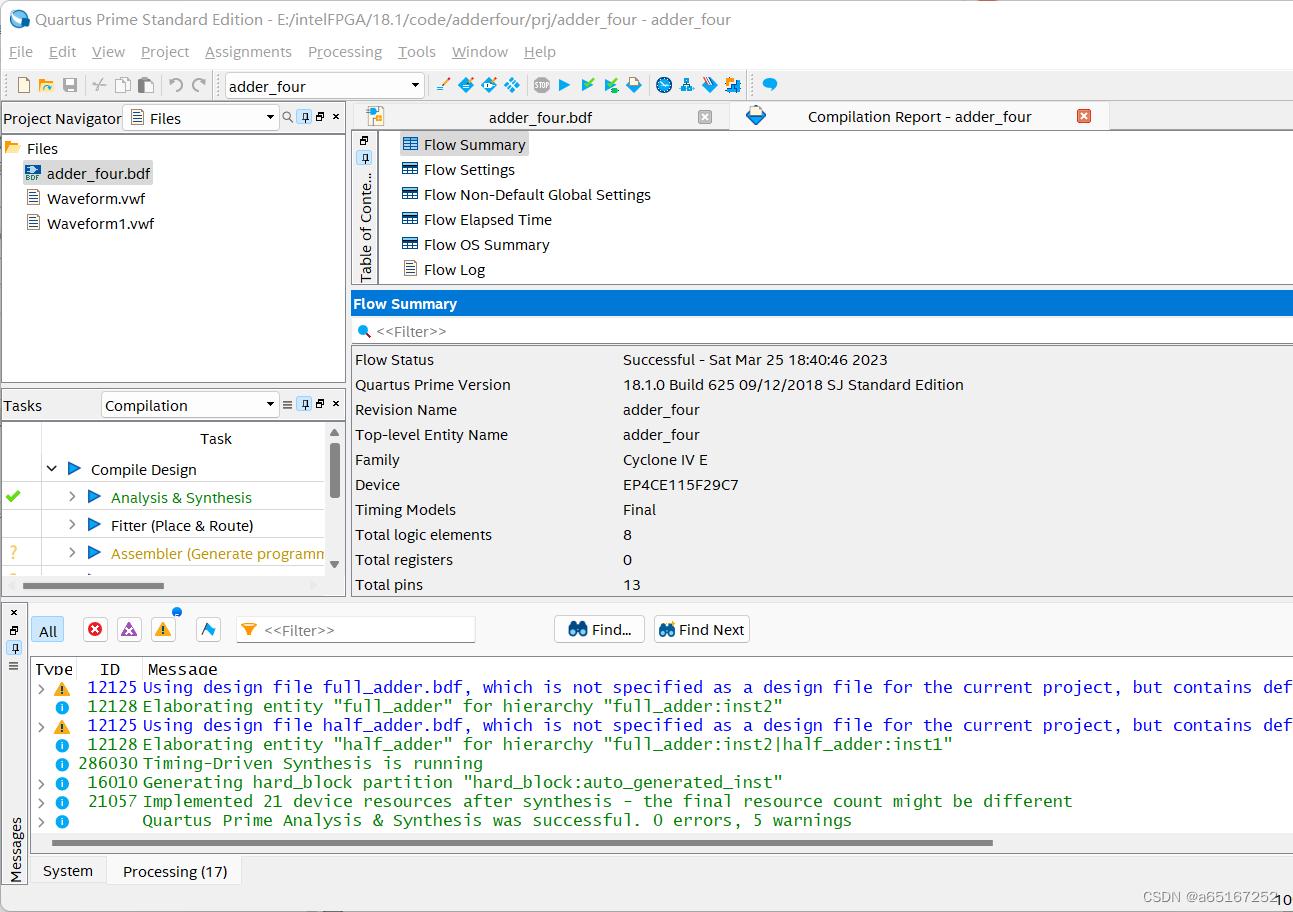

编译，点击图标进行编译，若无错误则可进行下一步，若有错进行原理图修改
请添加图片描述

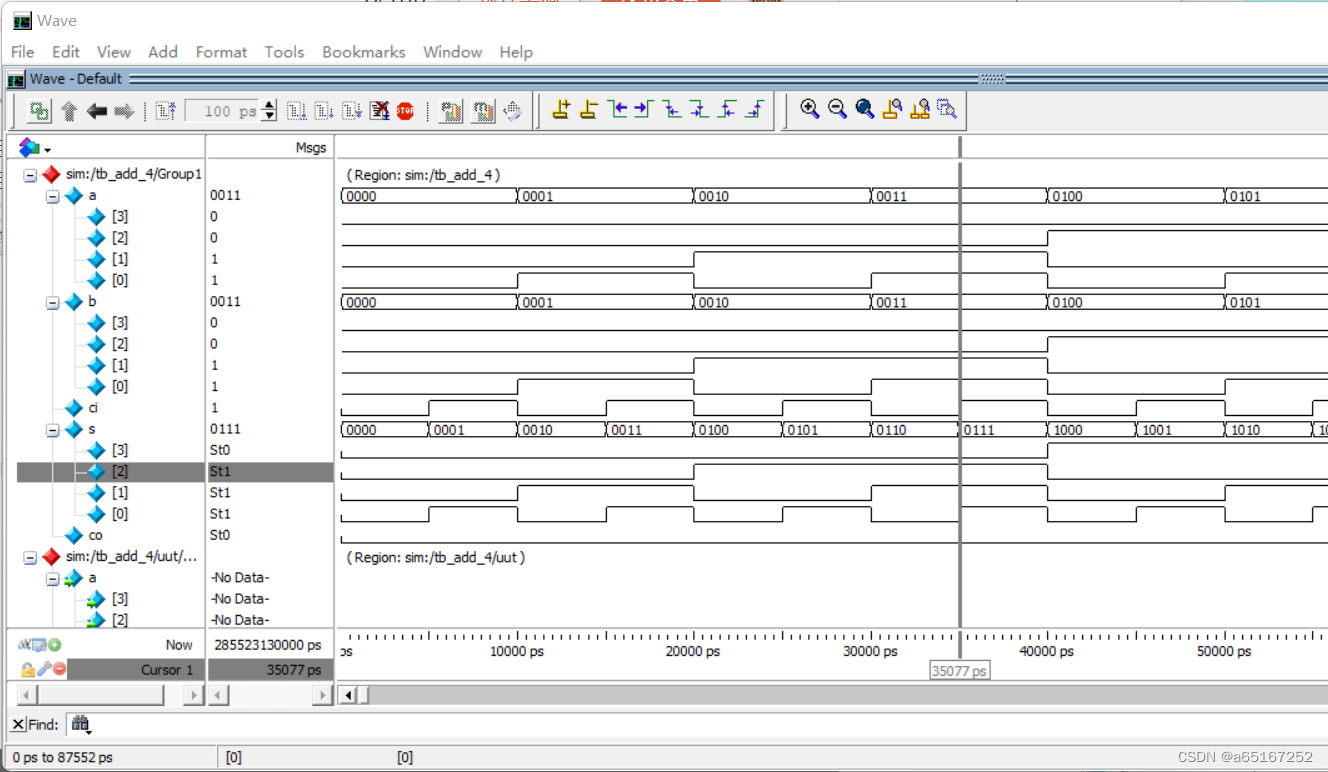

仿真

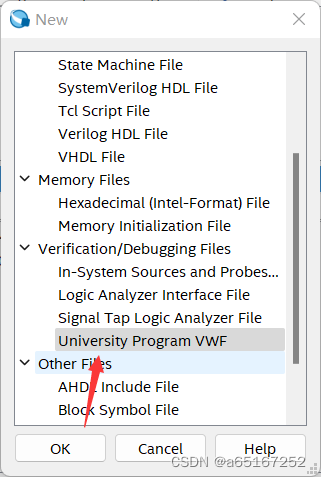

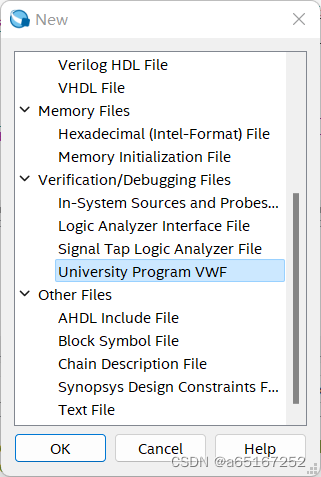

1.新建波形文件file→new→university program VWF，选择后点击OK

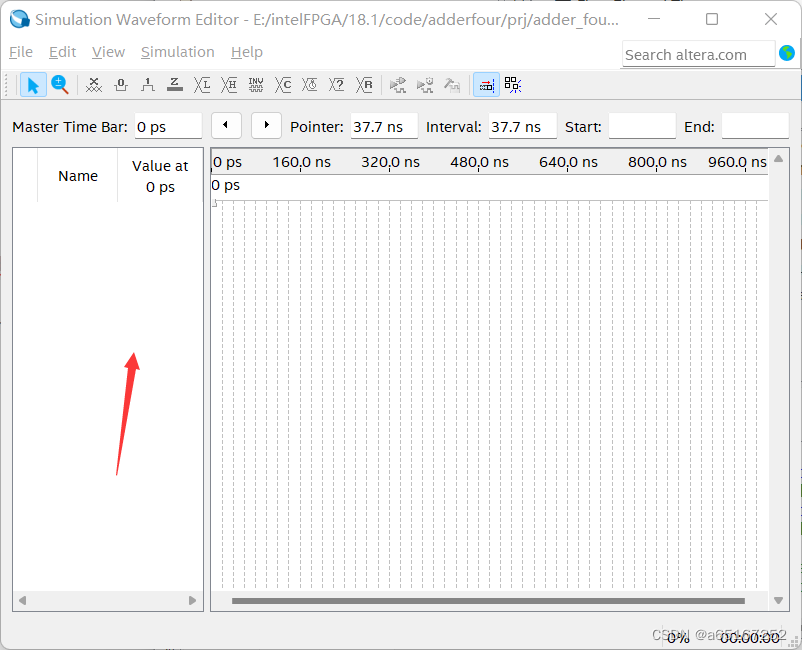

2.点击空白处，选择insert node or bus→node finder

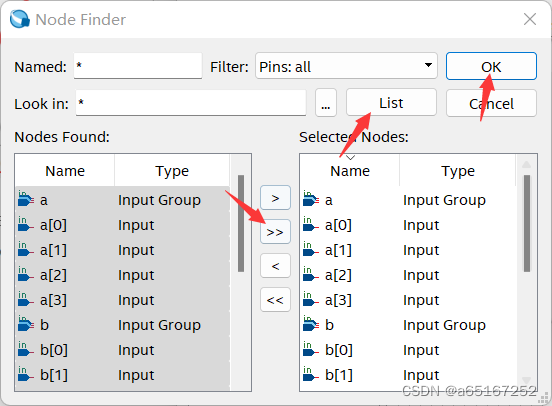

3.点击List,左面出现则触发器中所有的输入输出引脚。再在该界面上点击>>，则把左边所有的端口都选择到右边，点击两次OK，进入波形
请添加图片描述

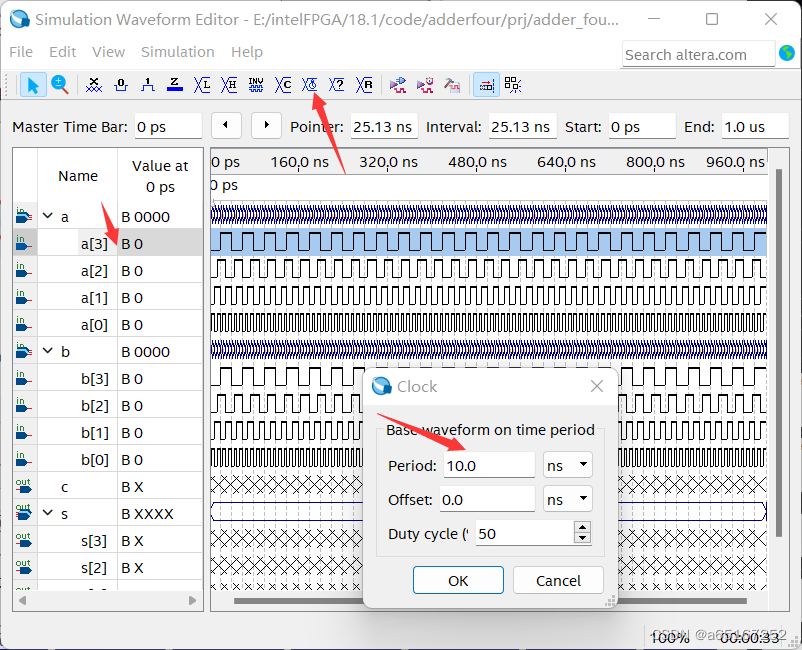

4.设置波形后保存

5.点击仿真编译按钮

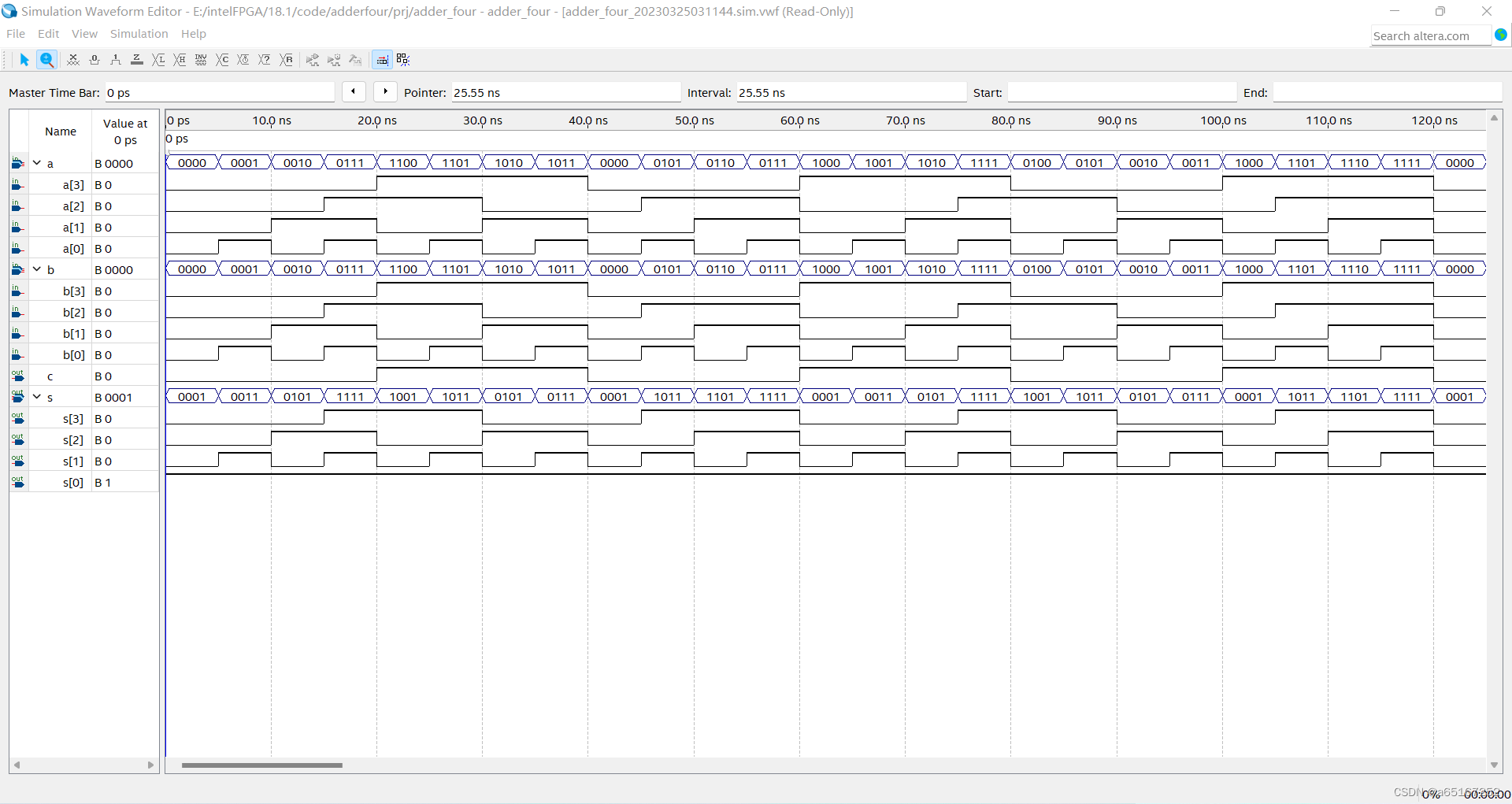

最终结果如图

输入输出满足表达式
S=A+B+CI，C1=‘1’（‘0001’）
S>15时进位C为‘1’

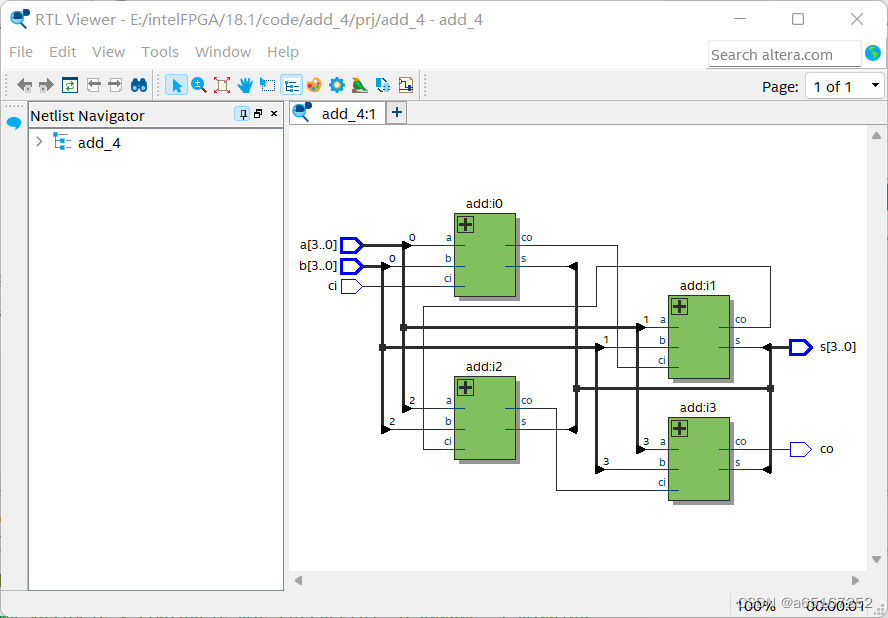

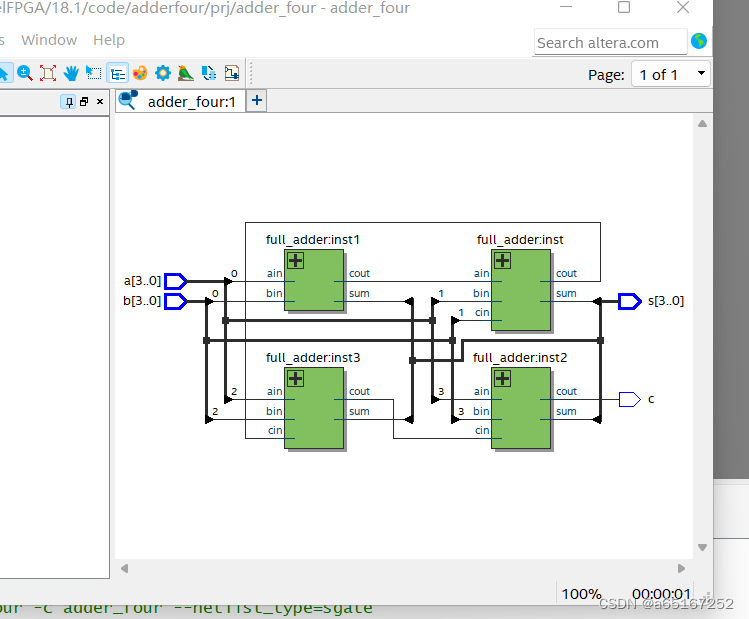

RTL图：

Verilog实现4位1位全加器

如上依次创建rtl prj tb文件夹
然后rtl中写入代码

module add_4(input [3:0] a,input[3:0]b,input ci,output[3:0]s,output co
);
wire[3:0] count;
add i0(a[0],b[0],ci,s[0],count[0]);
add i1(a[1],b[1],count[0],s[1],count[1]);
add i2(a[2],b[2],count[1],s[2],count[2]);
add i3(a[3],b[3],count[2],s[3],count[3]);
assign co=count[3];

endmodule

module add(input a ,input b, input ci,output s,output co);
assign s=a^b^ci;
assign co=(a&b)|(b&ci)|(a&ci);
endmodule

.
在tb中写入测试文件：

`timescale 1 ns/ 1 ns
module tb_add_4();
reg [3:0] a;
reg [3:0] b;
reg ci;

// Outputs
wire [3:0] s;
wire co;

// Instantiate the Unit Under Test (UUT)
add_4 uut (
	.a(a),
	.b(b),
	.ci(ci),
	.s(s),
	.co(co)
);

always #5 ci=~ci;
initial begin
a=4'b0000;b=4'b0000;ci=0;
repeat(16)
	#10 b=b+1;
	end
initial begin
a=4'b0000;b=4'b0000;ci=0;
repeat(16)
    #10 a=a+1;
	end
endmodule
