quartus仿真22：优先编码器74148的级联（详细）

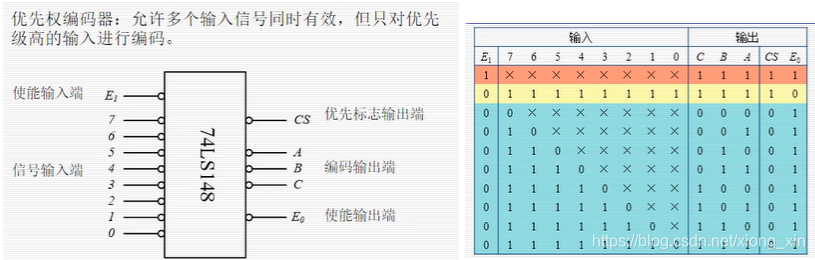

• 74148的功能表
  • 信号低电平有效
  • 输入E1=1，电路禁止编码，输出CS=1,E0=1
  • 输入E1=0，允许编码，输入无效信号111_1111则输出CS=1,E0=0
  • 编码工作，优先级：7>6>5>4>3>2>1>0
  • CS=0时编码工作有效，CS=1编码工作无效
  • E0是使能输出端，用于级联，无有效输入时置为0（有效）
  • CS，E0用来识别电路的不同状态

• 试用两片8线-3线优先编码器接成16线-4线编码器，其中15的优先权最高，0的优先权最低。将16个低电平输入信号从高到低编为4位二进制代码1111~0000
  • 级联问题，输入与输出信号优先级顺序最重要

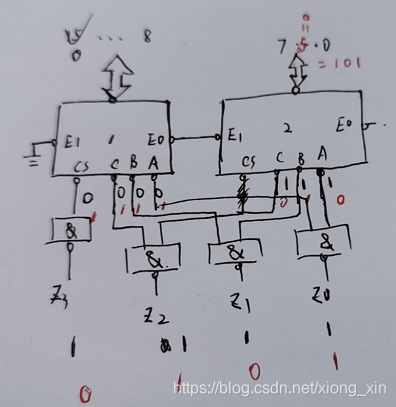

  • 第1片148优先级高于第2片，(E1)1第1片148的E1，下面表示方法相同接有效信号0，第2片148的E1接第1片148的E0，即(E0)1=(E1)2
    • 第1片对15~8进行编码时，输出(E0)1=1=(E1)2，第2片148禁止编码
    • 第2片对7~0进行编码时，第一片15-8输入均为无效信号，第1片148输出(E0)1=0=(E1)2，第2片允许编码
    • 通过第1片148的E0连接第二片148的E1保证两片148只有1片在正常编码
  • 编码输出，第1片CS端作为最高输出级，其余3端用与非门进行连接
• 当第5路信号有效时，即输入为1111_1111_1110_1111，第1片148的CS端无效输出1，经过与非后输出Z3=0。第一片148输出CBA=111，第2片148经过编码输出CBA=010（信号低有效），经过与非操作后输出Z2Z1Z0=101，合起来完成对5的编码为0101。

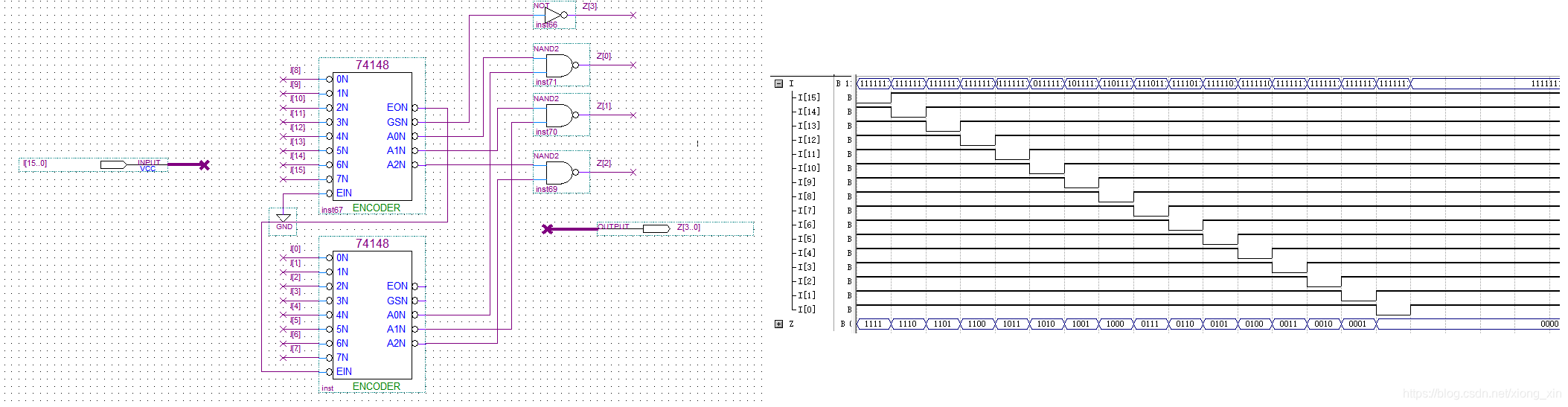

• 用quartus进行时序仿真，用鼠标依次选择输入信号的一片区域设置为低电平，得到编码输出结果1111~0000与题目吻合
