本文介绍如何在EDA工具中找到并放置74138芯片。具体步骤包括新建工程、创建bdf文件，并通过器件库搜索74138进行放置。此外还提到了74系列芯片的位置通常在maxplus2目录下。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

  • 回应一位同学在我博客底下的问题，如何找到74138

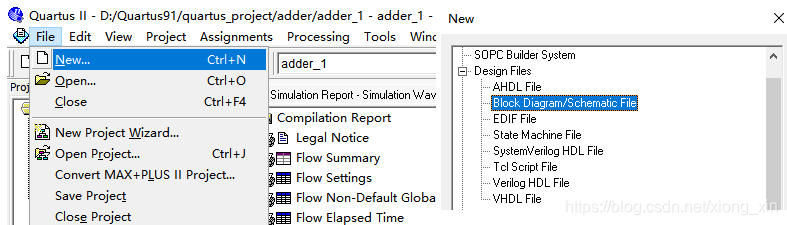

  • 首先新建工程，在工程下新建bdf文件
    在这里插入图片描述

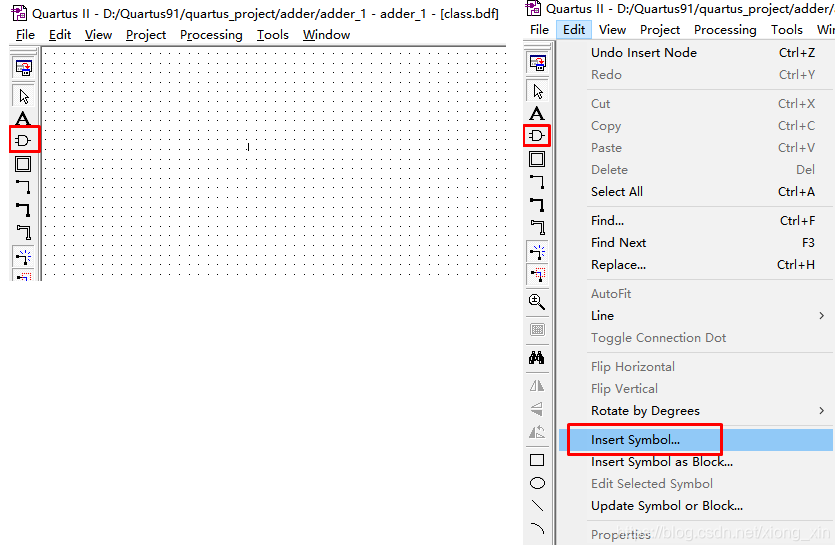

  • 在图纸右侧可以点击器件与门的标志，也可以通过Edit|Insert Symbol来打开器件库
    在这里插入图片描述

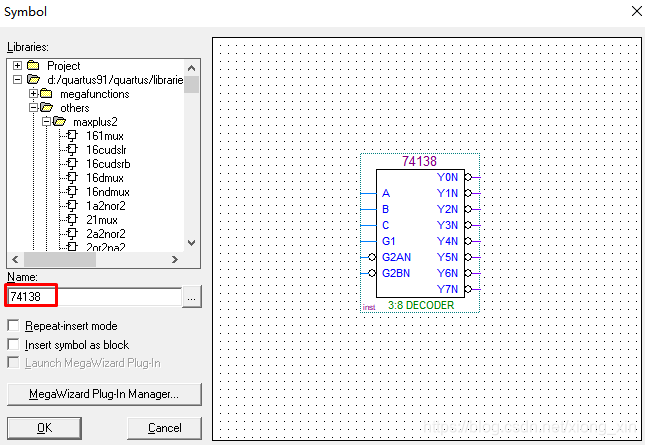

  • 然后在Name下输入器件名字如74138，点击OK便可以放置芯片在图纸上。另外74系列芯片在的目录为maxplus2下，maxplus2是上一代EDA工具，这个可以查阅相关EDA的书籍知道。
    在这里插入图片描述
