texture 纹理(贴图)

纹理

纹理是一个2D图片（甚至也有1D和3D的纹理），它可以用来添加物体的细节。

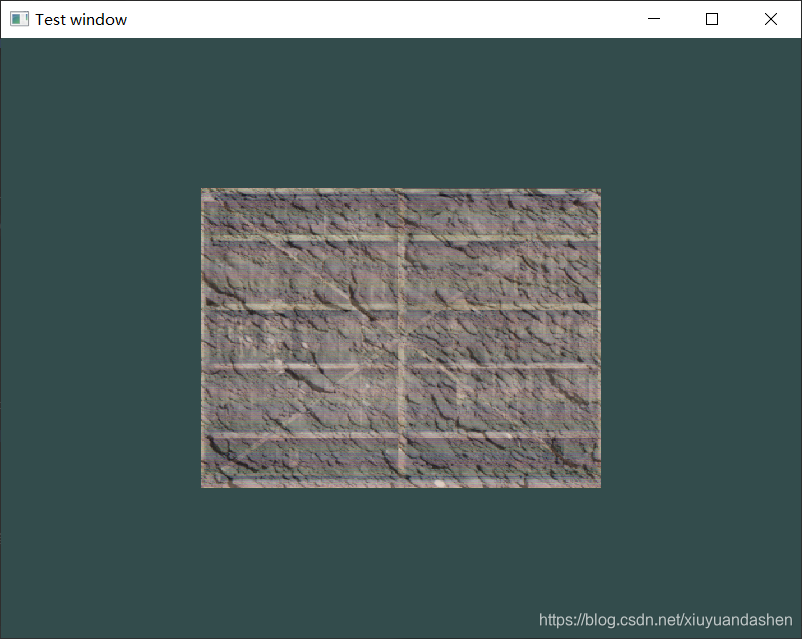

这是两张照片叠加的效果

由下面两张叠加而成

源代码

shaders类在自定义着色器 中有完整的源代码。
下边我们使用stb_image.h来解析图片。

#define GLEW_STATIC // 这个一定要加不然报错 静态链接库

#include<GL/glew.h>
#include<GLFW/glfw3.h>
#include<iostream>
#include "Shaders.h"

#define STB_IMAGE_IMPLEMENTATION

#include "stb_image.h"

using namespace std;

void processInput(GLFWwindow);

void processInput(GLFWwindow *window) {
    //如果键盘输入esc 则触发 退出
    if (glfwGetKey(window, GLFW_KEY_ESCAPE) == GLFW_PRESS) {
        // 设置 要求退出
        glfwSetWindowShouldClose(window, true);
    }
}

// 逆时针方向绘制  默认情况下，逆时针的顶点连接顺序被定义为三角形的正
// 逆时针或顺时针都是相对于观察者方向的
// uv(st)坐标 u(s)为x轴 v(t)为y轴  是给图片定义的 范围都是0 - 1
float vertices[]{
        //     ---- 位置 ----       ---- 颜色 ----     - 纹理坐标 -
        0.5f, 0.5f, 0.0f, 1.0f, 0.0f, 0.0f, 1.0f, 1.0f,   // 右上
        0.5f, -0.5f, 0.0f, 0.0f, 1.0f, 0.0f, 1.0f, 0.0f,   // 右下
        -0.5f, -0.5f, 0.0f, 0.0f, 0.0f, 1.0f, 0.0f, 0.0f,   // 左下
        -0.5f, 0.5f, 0.0f, 1.0f, 1.0f, 0.0f, 0.0f, 1.0f    // 左上
};
// 使用索引来减小画点的开销 (未用索引缓冲对象时,每个点都需要画一次(即使重复了))
unsigned int indices[]{
        0, 1, 2, //第一个三角形的索引
        2, 3, 0 //第二个三角形的索引
};

int main() {



    // 初始化GLFW
    glfwInit();
    // 提示 我们使用的版本是3.3
    // 主版本
    glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
    // 次版本
    glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
    // 简介
    glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);
    // 创建一个窗口对象
    GLFWwindow *window = glfwCreateWindow(800, 600, "Test window", NULL, NULL);
    if (window == NULL) {
        cout << "open window failed." << endl;
        // 终止 glfw
        glfwTerminate();
    }
    // 绑定window到上下文对象 创建完窗口我们就可以通知GLFW将我们窗口的上下文设置为当前线程的主上下文了
    glfwMakeContextCurrent(window);

    glewExperimental = true;
    // GLEW_OK 0
    //init GLEW
    if (glewInit() != GLEW_OK) {
        cout << "glew init failed." << endl;
        // 终止 glfw
        glfwTerminate();
        return -1;
    }
    // OpenGL渲染窗口的尺寸大小
    // glViewport函数前两个参数控制窗口左下角的位置。第三个和第四个参数控制渲染窗口的宽度和高度（像素）
    glViewport(0, 0, 800, 600);

    // 设置剔除 （opegl默认正面背面都显示（不剔除））
    //glEnable(GL_CULL_FACE);
    // 剔除背面 GL_BACK 剔除正面 GL_FRONT
    //glCullFace(GL_BACK);
    // 线框模式
    //第一个参数表示我们打算将其应用到所有的三角形的正面和背面，第二个参数告诉我们用线来绘制
    //glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);

    //VAO对象
    unsigned int VAO;
    // 生成一个VAO对象 这个方法可以生成多个 由第一个参数决定
    glGenVertexArrays(1, &VAO);
    // 绑定 VAO
    glBindVertexArray(VAO);

    unsigned int VBO; //如果多个可以用 VBO[]数组 这个方法可以生成多个 由第一个参数决定
    glGenBuffers(1, &VBO);
    //将新创建的缓冲绑定到 GL_ARRAY_BUFFER目标上
    glBindBuffer(GL_ARRAY_BUFFER, VBO);
    // glBufferData 是一个专门用来把用户定义的数据复制到当前绑定缓冲的函数
    // GL_STATIC_DRAW 数据不会或几乎不会改变。
    glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

    unsigned int EBO;
    glGenBuffers(1, &EBO);
    glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);
    glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);

    Shaders *shaders = new Shaders("./shaders/vertexSource.txt", "./shaders/fragmentSource.txt");



    // glVertexAttribPointer函数告诉OpenGL该如何解析顶点数据（应用到逐个顶点属性上）
    // 从 0号栏位 开始 将数据每三个为一组 单位为float 每次跳6*float字节 偏移为0
    glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 8 * sizeof(float), (void *) 0);
    // 以顶点属性位置值作为参数，启用顶点属性；顶点属性默认是禁用的
    //读取到0号栏位上
    glEnableVertexAttribArray(0);
    // 读取颜色属性 从 1号栏位 开始 将数据每三个为一组 单位为float 每次跳6*float字节 偏移为3个float
    glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 8 * sizeof(float), (void *) (3 * sizeof(float)));
    // 读取到1号栏位上
    glEnableVertexAttribArray(1);

    // 读取纹理坐标
    glVertexAttribPointer(2, 2, GL_FLOAT, GL_FALSE, 8 * sizeof(float), (void *) (6 * sizeof(float)));
    glEnableVertexAttribArray(2);

    // 纹理缓冲对象
    unsigned int TexBufferA;
    unsigned int TexBufferB;
    //创建纹理缓冲对象
    glGenTextures(1, &TexBufferA);

    // 绑定
    //glActiveTexture(GL_TEXTURE0);
    glBindTexture(GL_TEXTURE_2D, TexBufferA);
    //glActiveTexture(GL_TEXTURE3);


    // stb_image.h 使用
    int width, height, nrchannels;
    //  在OpenGl中 y轴的读取是与正常图片相反了 所以需要 设置 翻转(flip)垂直(vertically)加载(load) 为true
    stbi_set_flip_vertically_on_load(true);
    //获取图片的rgb
    unsigned char *data1 = stbi_load("container.jpg", &width, &height, &nrchannels, 0);
    cout<<width<<" "<<height<<endl;
    if (data1) {

        // 纹理可以通过glTexImage2D来生成
        glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, width, height, 0, GL_RGB, GL_UNSIGNED_BYTE, data1);
        //直接在生成纹理之后调用glGenerateMipmap。这会为当前绑定的纹理自动生成所有需要的多级渐远纹理。 必须要有 glGenerateMipmap 否则无法显示纹理
        glGenerateMipmap(GL_TEXTURE_2D);

    } else {
        cout << "load image failed." << endl;
    }
    //释放图像的内存
    stbi_image_free(data1);
    glBindTexture(GL_TEXTURE_2D,0);

    glGenTextures(1, &TexBufferB);
    glBindTexture(GL_TEXTURE_2D, TexBufferB);

    unsigned char *data2 = stbi_load("ground-texture.jpg", &width, &height, &nrchannels, 0);
    cout<<width<<" "<<height<<endl;
    if (data2) {

        // 纹理可以通过glTexImage2D来生成
        glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, width, height, 0, GL_RGB, GL_UNSIGNED_BYTE, data2);
        //直接在生成纹理之后调用glGenerateMipmap。这会为当前绑定的纹理自动生成所有需要的多级渐远纹理。
        glGenerateMipmap(GL_TEXTURE_2D);

    } else {
        cout << "load image failed." << endl;
    }
    stbi_image_free(data2);
    glBindTexture(GL_TEXTURE_2D,0);
    //渲染循环 ，它能在我们让GLFW退出前一直保持运行。下面几行的代码就实现了一个简单的渲染循环：
    //glfwWindowShouldClose 我们每次循环的开始前检查一次GLFW是否被要求退出
    while (!glfwWindowShouldClose(window)) {

        //自定义事件 当键盘触发esc 退出
        processInput(window);

        glClearColor(0.2, 0.3, 0.3, 1.0);
        // GL_COLOR_BUFFER_BIT 颜色，GL_DEPTH_BUFFER_BIT 深度 和 GL_STENCIL_BUFFER_BIT 模板
        // 清除前面的那一帧的颜色
        glClear(GL_COLOR_BUFFER_BIT);

        // 绑定 TextureBuffer


        glActiveTexture(GL_TEXTURE0);
        glBindTexture(GL_TEXTURE_2D, TexBufferA);


        glActiveTexture(GL_TEXTURE3);
        glBindTexture(GL_TEXTURE_2D, TexBufferB);

        // 绑定 VAO
        glBindVertexArray(VAO);


        shaders->use();
        // 如果只有单个纹理，则不需要以下操作，OpenGL会自动绑定
        glUniform1i(glGetUniformLocation(shaders->ID, "ourTexture1"), 0);
        glUniform1i(glGetUniformLocation(shaders->ID, "ourTexture3"), 3);


        glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);//可以不需要这个 绑定VAO的同时也会自动绑定EBO
        //glDrawElements函数从当前绑定到GL_ELEMENT_ARRAY_BUFFER目标的EBO中获取索引
        glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);

        //解绑VAO
        glBindVertexArray(0);


        glfwSwapBuffers(window);

        glfwPollEvents();
    }

    // 最后终止 glfw
    glfwTerminate();





    return 0;
}

shaders

顶点着色器

#version 330 core
// 0号栏位读取顶点坐标
layout (location = 0) in vec3 aPos;
//1号栏位读取颜色颜色
layout (location = 1) in vec3 aColor;
// 2号栏位读取 纹理坐标
layout (location = 2) in vec2 aTexCoord;
out vec4 vertexColor;
out vec2 TexCoord;
void main()
{
//  gl_Position 是固定的名称 用来保存 顶点坐标的
    gl_Position = vec4(aPos.x, aPos.y, aPos.z, 1.0);
    vertexColor = vec4(aColor.x,aColor.y,aColor.z,1.0);
    TexCoord = aTexCoord;
}

片元着色器

#version 330 core
out vec4 FragColor;
//uniform vec4 outColor;
in vec4 vertexColor;
// 获取顶底着色器过来的纹理坐标
in vec2 TexCoord;
uniform sampler2D ourTexture1;
uniform sampler2D ourTexture3;
void main()
{
    //FragColor = vertexColor;
    // 采样纹理的颜色 第一个参数是纹理采样器 是cpu传过来的 第二个参数的对应的纹理坐标
      FragColor  = mix(texture(ourTexture1,TexCoord) , texture(ourTexture3,TexCoord),0.55);
}

stb_image.h 代码
