GSM模块（SIM800L）收发短信 串口调试

其实我感觉应该不止用于SIM800L，其他GSM模块也大同小异，估计也差不多。
总结下我调试模块遇到的问题，与大家分享一下，同时也梳理一下自己的思路好移植到单片机上。

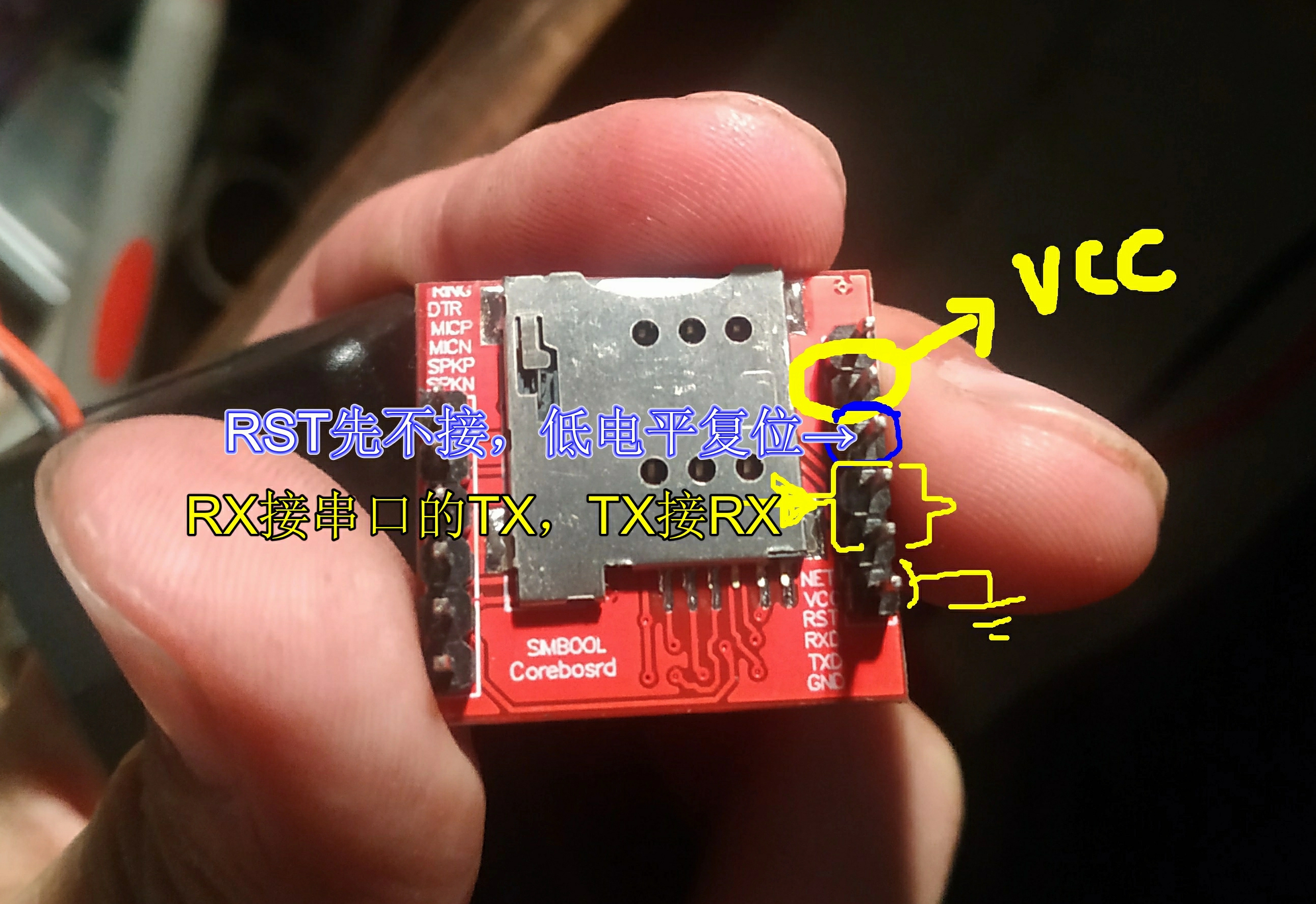

我也不打电话，所以模块的接线只用接4个脚，如下图（感觉不用说…）

电源问题

刚买来这个模块也没在意，也没接触过GSM模块，以为和其他普通模块一样，结果它是3.7~4.2V供电，这使我很茫然。亲测3.3V也可以使模块工作，但是貌似总是重启。
具体现象就是时不时地显示下面内容

Call Ready
SMS Ready

这时就要考虑电源问题了。
看卖家和网上说可以用5V（大于等于500mA）电源加一个二极管和一个1000uF的电容就可以解决，以下是卖家的电路图：

这样估计就不会一直重启了。。。好像是。。。

发送中文短信

推荐调试使用 SSCOM 它好用啊！可以存储AT指令，如图：

英文的我发送不了，不知道为什么，但是可以通过信息中心发中文。。。

可能是没买天线，我这里向大家推荐，买这玩意儿一定要带个天线，我当初买的时候没注意2块钱加PCB天线，信号经常不好，这阵儿我还寻思定个天线呢，你说费劲不。。。下回我得做好功课了。。

首先，感谢论坛里大佬们的文章，我很懒，懒得康手册，直接来论坛搜索。。。参考了 嘘、小点声的
GSM短信发送与电话等
这篇博客，十分感谢。我就不再复述了，这位大佬写的很详细，大家先看完再回来（或者不用回来了，估计已经学会了 (￣▽￣)~*）

说下我都用了哪些AT指令吧。。

AT
OK
//-------------------------------------------
AT+CPIN?		//检测SIM卡
+CPIN: READY

OK
//-------------------------------------------
AT+CSQ			//检查网络信号强度和SIM卡情况
+CSQ: 22,0			//（这次运气好，原来经常0,0）

OK
//-------------------------------------------
AT+CMGF=0		//=0 PDU		=1 文本模式
OK
//-------------------------------------------
AT+CSCS="GSM"	//选择字符集
OK
//-------------------------------------------
AT+CMGS=25		//不一定是25 我学习了 爱听评书 的大佬
> 				//具体是几  还是去上面分享的链接去康康
//-------------------------------------------
0891683108100005F011000D91683104011415F60008000A62117231542C8BC44E66
//这个码怎么来的  还是在上面的链接里...（做菜博客） 我在下面简单分析一下
//注意这个 “箭头”  这就是 0x1A 如果复制了 就不用单独发下面的0x1A了
//就这行 不要发送回车（0x0D 0x0A）
//-------------------------------------------------------------
//单独发送 0x1A				成功了就会如下
+CMGS: 27

OK
//失败了就 ERROR		经常失败 多发几回  我估计是天线的问题，
//                                   等我买了再试试,到时候评论

到这儿 中文短信就发送完了，祝君成功！

分析一下发送的一串带代表什么含义，和“AT+CMGS=25”中的25是怎么来的。

“AT+CMGS=25”中的25是
0891683108100005F011000D91683104011415F60008000A62117231542C8BC44E66
中的
11000D91683104011415F60008000A62117231542C8BC44E66
字节个数/2
50/2 = 25
后期移植的话需要修改短信内容就要修改：

1. 短信内容
2. 短信内容前面的长度
3. AT+CMGS=？

接收短信

这里我也不是很明白，但是可以接收，大家参考下就好。。。
（其实哪儿都不明白）
每个模块的指令或许有些不同，但是你可以查，比如说设置波特率指令 AT+IPR

AT+IPR?//询问当前波特率是多少
AT+IPR=?//中间加个等号，代表询问波特率能设置成啥，我的模块回复是：
+IPR: (),
(0,1200,2400,4800,9600,19200,38400,57600,115200,230400,460800)
代表参数得写括号里的参数，比如 AT+IPR=19200

再比如说 优先信息存储指令 AT+CPMS

AT+CPMS?//就是询问当前存储设置是什么
AT+CPMS=?//还是，加了个“=”号就是询问这个指令可以填啥，因此，如果你按照其他人的指令设置发现错误了，可以考虑下指令是否不兼容的问题，先查一下，我的模块对此回复的是：
+CPMS: (“SM”,“ME”,“SM_P”,“ME_P”,“MT”),
(“SM”,“ME”,“SM_P”,“ME_P”,“MT”),
(“SM”,“ME”,“SM_P”,“ME_P”,“MT”)
OK
//因此我有5种载体可以选择（但我都不知道啥意思，我不管，就存SIM卡就完事儿了）
AT+CPMS=“SM”,“SM”,“SM”
//具体指令解释 自己Baidu 或者 这个链接
AT指令:AT+CPMS

“AT&W” 指令是保存模块参数设置，比如你把波特率调整为19200，如果保存了，下次开机就是19200，不用再次设置，其他参数也适用（或者大部分，反正挺多设置都保存了），因此，可以先在PC上调整好了，单片机就不用开机一系列调整了。

短信接收不到，可能是没调 新信息指示 用 AT+CNMI指令进行设置，具体指令各参数参见传送门：AT+CNMI指令详解
我查下我的模块此参数设置是

AT+CNMI?
+CNMI: 2,1,0,1,1

设置过后，发送个短信给模块，会收到提示了（不知道用不用设置AT+CSCS="GSM"和AT+CMGF=0，好像得要AT+CMGF=0才能读中文，好像是啊，我不知道，懒得试。。。）

+CMTI: “SM”,6//6说明存储地址

这时可以用 AT+CMGL=0 指令或者用 AT+CMGR=6 指令来查短信内容

AT+CMGL=? //我的列表指令参数是数字，我看网上有的模块是字符串，如“REC UNREAD”、“REC READ”、“ALL”等，因此可以查下，然后再设置
+CMGL: (0,1,2,3,4)
AT+CMGL=0 读取未读消息
AT+CMGL=1 读取已读消息
AT+CMGL=2 读取未发送消息
AT+CMGL=3 读取已发送消息
AT+CMGL=4 表示读取所有的短信

+CMTI: “SM”,6//6说明存储地址
AT+CMGR=6//上面提示我在6号地址，因此我读6
AT+CMGR 意思是： 读短信,信息从AT+CPMS（信息存储指令，上面有交代） 命令设定的存储器读取

OK，解码我还没研究，就先这样吧，感觉啥也没说。。。！
对了，最后我发的短信是 123Hello
祝大家成功！
