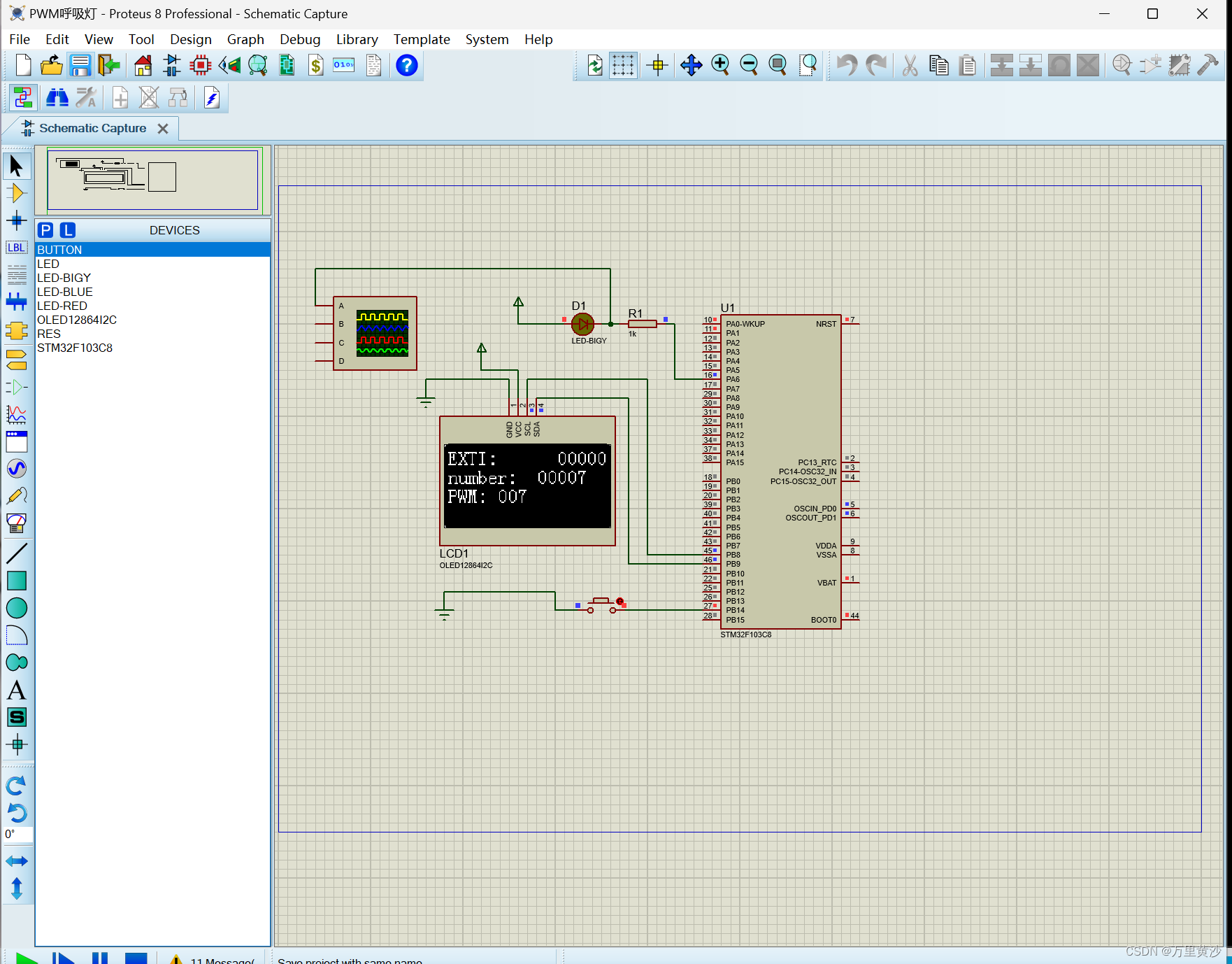

2、基于STM32F103C8T6的PWM呼吸灯proteus8.15仿真设计

最新推荐文章于 2024-04-29 16:30:16 发布

万里黄沙

最新推荐文章于 2024-04-29 16:30:16 发布

阅读量1.2k

点赞数 9

分类专栏： proteus 文章标签： stm32 嵌入式硬件单片机 proteus

本文链接：https://blog.csdn.net/xp2108/article/details/136183014

版权

proteus 专栏收录该内容

3 篇文章 0 订阅

订阅专栏

---------------------------------------------------------------------------------------------------------------------------------

致力于毕设、个护美容、医疗等方案设计。

---------------------------------------------------------------------------------------------------------------------------------

一、PWM工作原理

1、PWM定义

PWM是一种模拟控制方式，根据相应载荷的变化来调制晶体管栅极或基极的偏置，来实现开关稳压电源输出晶体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定。脉冲宽度调制(PWM )是一种对模拟信号电平进行数字编码的方法。
通过高分辨率计数器的使用，利用方波的占空比调制来对一个具体模拟信号的电平进行编码。pwm信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。

2、工作原理

PWM实现的原理是通过锯齿波/三角波（载波）所需要合成的波形（调制波）进行比较，然后确定PWM所需要输出的极性，通常是ON或者是OFF，作用于开关元器件。
