一、regionprops函数用法简介

regionprops 函数在 MATLAB 中是一个强大的工具，用于计算和分析二值图像（或更一般地说，标注矩阵）中连通区域的属性。当处理二值图像时，连通区域通常对应于图像中的前景对象，而背景则为另一个值（通常是0）。可以在matlab的命令窗口中输入help regionprops获得该函数的帮助信息。

其基本语法如下：

STATS = regionprops(L,properties) 测量标注矩阵 L中每一个标注区域的一系列属性。L 中不同的正整数元素对应不同的区域，例如：L 中等于整数1的元素对应区域1；L 中等于整数2的元素对应区域2;以此类推。

当调用 regionprops 函数时，可以省略 properties 参量，在这种情况下，该函数将返回 "Area"、"Centroid" 和 "BoundingBox" 测量值。返回值STATS 是一个长度为 max(L(:))的结构数组,结构数组的相应域定义了每一个区域相应属性下的度量。 properties 可以是由逗号分割的字符串列表，包含字符串的单元数组，单个字符串 'all' 或者 'basic'。如果 properties 等于字符串 'all'，则所有下述字串列表中的度量数据都将被计算，如果properties 没有指定或者等于 'basic'，则属性 'Area'、'Centroid' 和'BoundingBox' 将被计算。

要计算二值图像中连通区域的面积和质心，你可以使用 regionprops 函数并指定 'Area'和'Centroid' 属性。以下是一个 MATLAB 范例，演示了如何计算二值图像中所有连通区域的面积和质心并显示：

二、程序代码

三、部分运行结果

如果还想显示图像中每个连通域的面积可对上面程序略加改进！

clear all; close all; clc;
bw = imread('text.png');% 读取二值图像
% 使用 regionprops 计算面积和质心
stats = regionprops(bw, 'Area', 'Centroid');
% 显示图像
imshow(bw);
hold on;
% 获取所有质心
centroids = cat(1, stats.Centroid);
% 遍历所有区域，标注每个区域的面积
for k = 1:length(stats)
% 获取当前区域的质心和面积
centroid = stats(k).Centroid;
area = stats(k).Area;
% 在质心位置标注面积
%str = sprintf('区域 %d 面积: %d', k, area);
str = sprintf(' %d', area);
text(centroid(1), centroid(2), str, 'Color', 'blue', 'FontSize', 8);%选择蓝色
% 绘制质心（可选）
plot(centroid(1), centroid(2), 'r*');
end
% 找出面积最大的区域
allAreas = [stats.Area];
[maxArea, maxAreaIndex] = max(allAreas);
maxCentroid = stats(maxAreaIndex).Centroid;
% 添加标题和说明
title('质心及每个区域的面积');
legend('质心', '区域面积','location','southwest');
hold off;

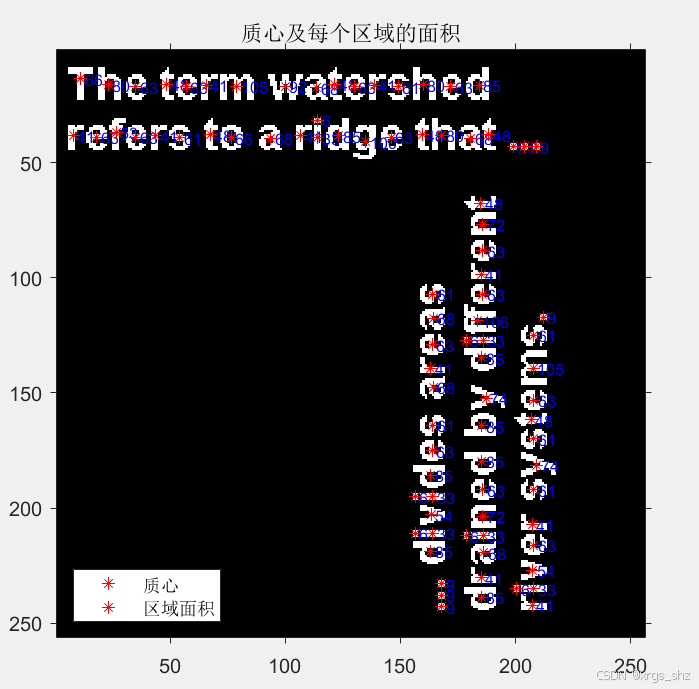

主要运行结果显示如下：

四、最大区域质心标记和最大区域面积计算

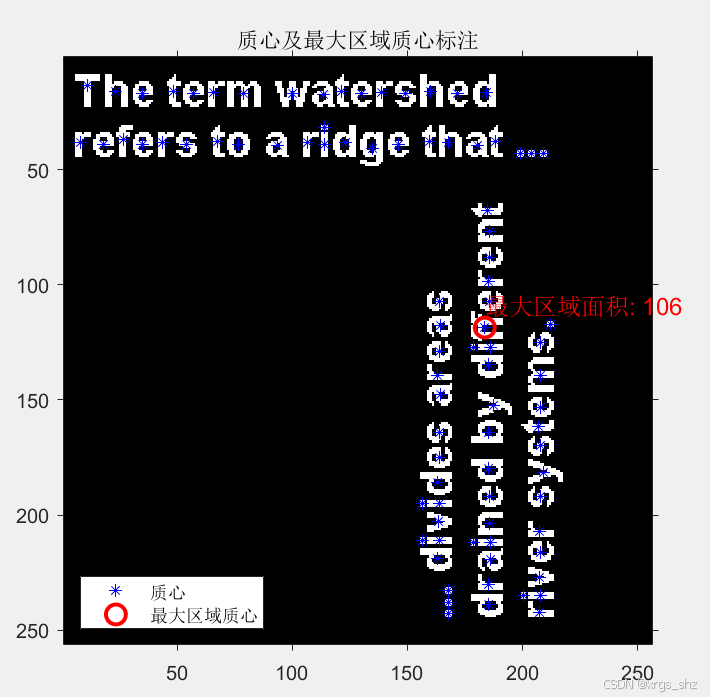

大家可以在上述的程序稍作修改，就可以进行图像的最大区域质心标记和最大区域面积计算。修改后的程序和运行结果如下：

clear all; close all; clc;

%bw = imread('circles.png'); % 读入二值图像

bw = imread('text.png'); % 读入二值图像

% 使用 regionprops 计算面积和质心

stats = regionprops(bw, 'Area', 'Centroid');

% 显示所有连通区域的面积

disp('连通区域的面积:');

for k = 1:length(stats)
    fprintf('区域 %d 的面积: %d\n', k, stats(k).Area);
end

% 如果你想以数组形式获取所有面积

allAreas = [stats.Area];

disp('所有连通区域的面积（数组形式）:');

disp(allAreas);

% 找出面积最大的区域

[maxArea, maxAreaIndex] = max(allAreas);

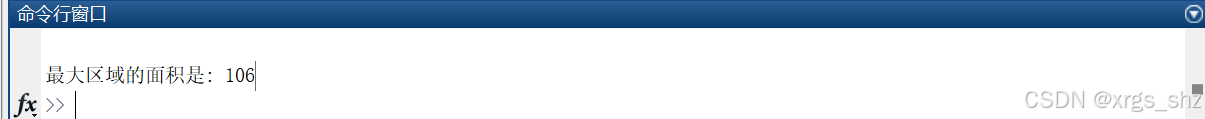

fprintf('最大区域的面积是: %d\n', maxArea);

% 显示图像

imshow(bw);

hold on;

% 获取所有质心

centroids = cat(1, stats.Centroid);

plot(centroids(:,1), centroids(:,2), 'b*'); % 绘制出各区域的质心

% 标注最大区域的质心

maxCentroid = stats(maxAreaIndex).Centroid;

plot(maxCentroid(1), maxCentroid(2), 'ro', 'MarkerSize', 10, 'LineWidth', 2); % 使用红色圆圈标注最大区域质心

% 在图像上标注最大区域的面积
str = sprintf('最大区域面积: %d', maxArea);
text(maxCentroid(1), maxCentroid(2) - 10, str, 'Color', 'red', 'FontSize', 12);

% 添加标题和说明

title('质心及最大区域质心标注');

% 将图例放在左下角
legend('质心', '最大区域质心', 'Location', 'southwest');

hold off;
