常见的USB转换芯片（CP2102、CH340系列）异同及在ESP32上运用

已于 2024-12-26 19:56:15 修改
阅读量3.5k 收藏 58
点赞数 36
文章标签： 硬件工程 arm开发
于 2024-12-26 19:16:59 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xu_duoduo/article/details/144713712
版权

文章目录

目录

概要

CH340系列

CP2102

概要

CH340、CP2102以及一键下载电路

CH340系列

        在串口方式下，CH340提供常用的MODEM联络信号，

       1、 用于为计算机扩展异步串口

        2、或者将普通的 串口设备直接升级到USB总线。

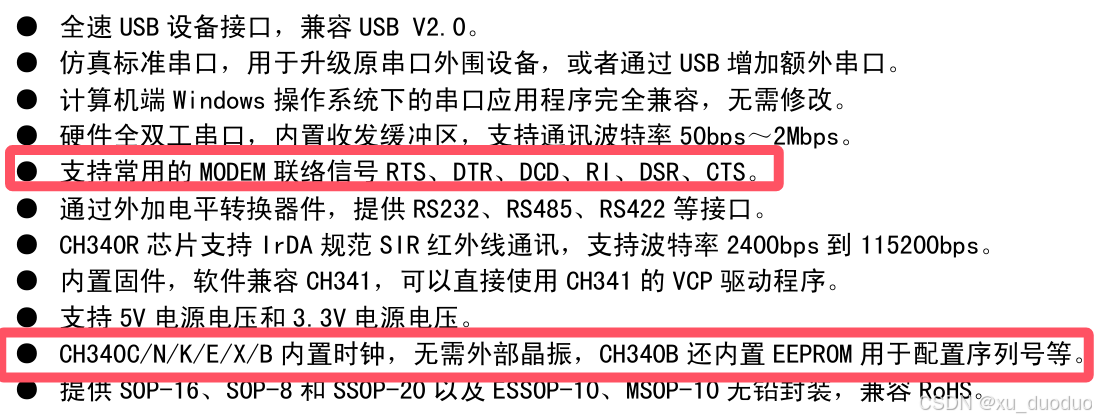

         下面摘取手册中较为重要的几句话

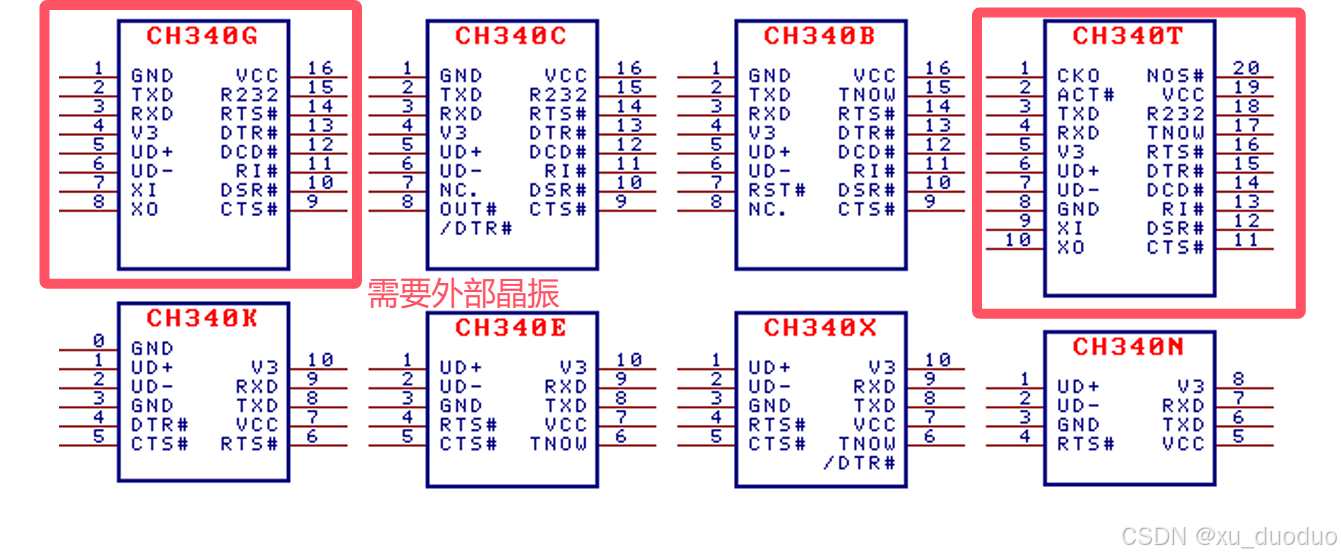

封装形式：

1、哪个系列不需要外部晶振？

CH340G/CH340T芯片正常工作需要从XI、XO脚输入外部12MHZ晶振信号

CH340C/N/K/E/X/B 芯片都已内置时钟发生器，无需外部晶体及电容。

2、常用的？

CH340C和CH340N运用多一点

3、MODEM是什么？

MODEM联络指的是调制解调器（Modem）,所谓调制，就是把数字信号转换成电话线上传输的模拟信号；解调，即把模拟信号转换成数字信号。合称调制解调器。

在RS-232C串行通信中，联络信号包括

输入：CTS#（清除发送）、DSR#（数据装置就绪）、RI#（振铃指示）、DCD（数据载波检测）

输出：DTR#（数据终端就绪）、RTS#（请求传送）

4、ESP32S3的BOOTMODE模式

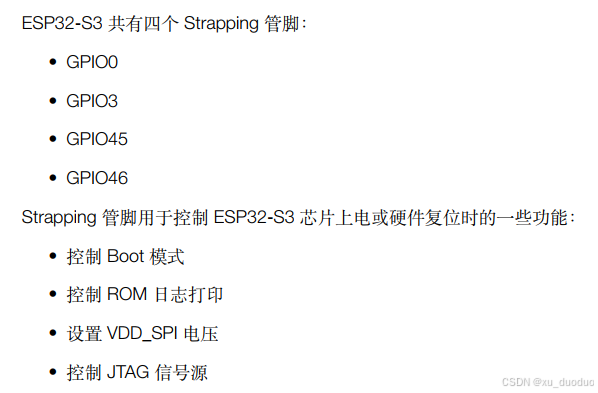

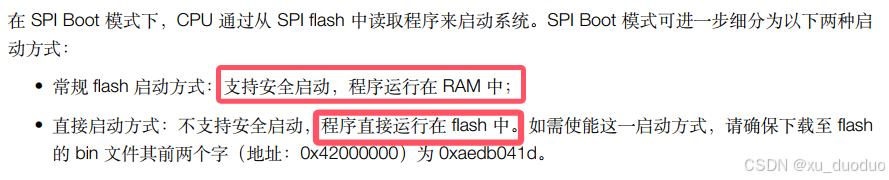

 这里就涉及到ESP32的BOOTMODE功能，ESP32-S3 共有四个 Strapping 管脚：

Strapping管脚意为捆扎，strapping管脚的功能是

在芯片的系统复位（上电复位、 RTC> 看门狗复位、欠压复位）放开的过程中， Strapping 管脚对电平采样并存储> 到锁存器中，锁存为“0”或“1”，并一直保持到芯片掉电或关闭。

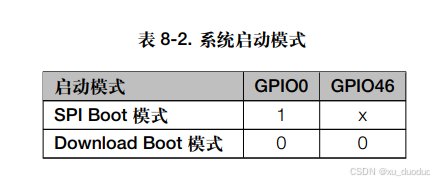

复位释放后， GPIO0 和 GPIO46 共同控制 Boot 模式。


要使用CH340串口下载程序，就需要将GPIO0拉低，使得系统启动模式进入Download Boot模式。

5、举例USB转串口设计

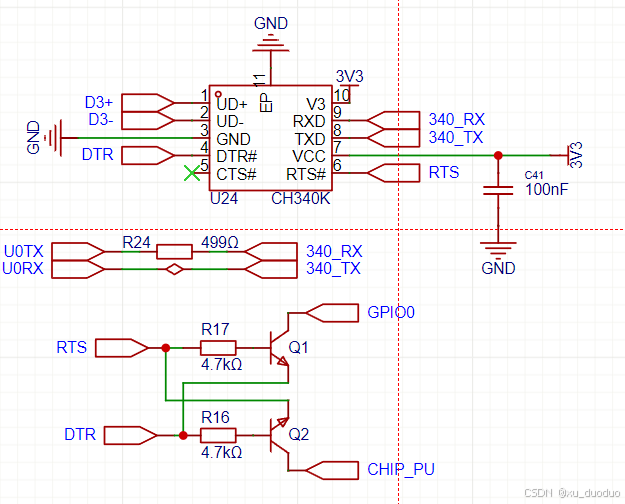

这里借用立创开发板ESP32S3R8的UART设计

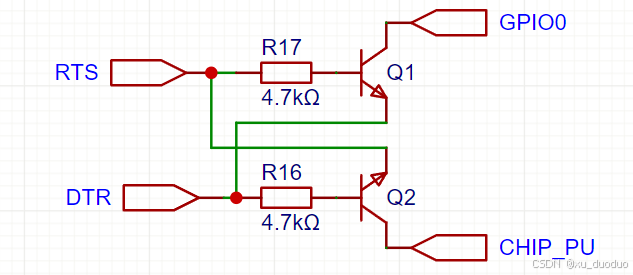

由原理图可知，CH340K的RTS#接到了三极管Q1的基极上，DTR#接到了三极管Q2的基极上。

下面是ESP32使用USB（串口下载的流程）：GPIO0（默认为高）需要下拉到低电平

此电路为一键下载电路

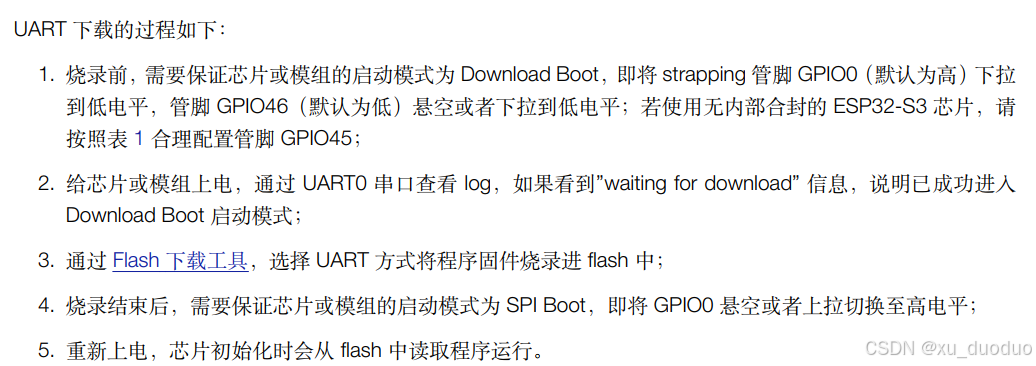

从ESP32的手册看出：UART的下载方式要求将GPIO0下拉到低电平。烧录完后再拉高GPIO0。

在电脑端使用串口下载器例如STM32Cubeprogrammer,串口下载处可以设置RTS#和DTR#的高低电平。电脑端发送指令给CH340，CH340即可执行指令完成一键下载。

下载步骤是：（CHIP_PU低电平复位，GPIO0低电平进入下载模式）

当RTS#为高有效时，Q1导通，GPIO0= DTR#

当DTR#高有效时，Q2导通，CHIP_PU= RTS#

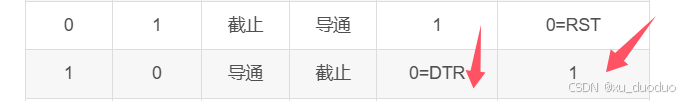

RTSDTRQ1Q2GPIO0CHIP_PU
00截止截止11
01截止导通10=RST
10导通截止0=DTR1
11导通导通1=DTR1=RST

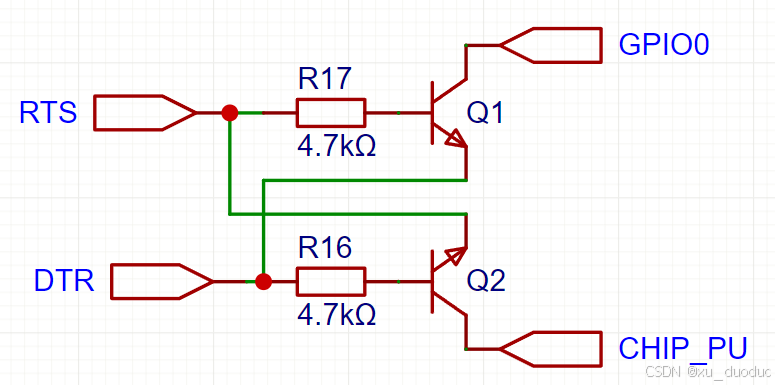

下图为CH340的常用一键下载

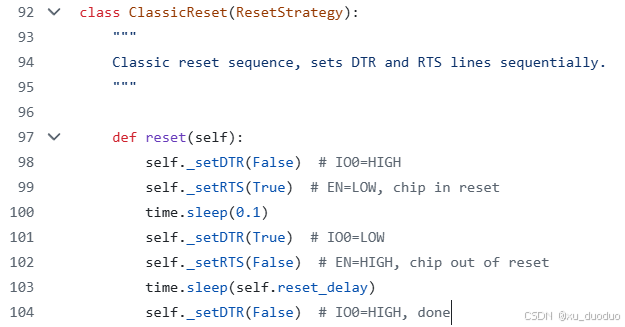

下图为ESP32官方的下载程序（附上Github开源链接）

esptool/esptool/reset.py at master · espressif/esptool

注意：因为MODEM数据与引脚电平是反相的，所以这里的False实际是1

下载步骤是：

  1. CH340置 RTS#为 0 , 置DTR#为1，GPIO0为1,CHIP_PU为0，此时单片机复位
  2. 延时0.1s
  3. CH340置 RTS#为 1 ,置DTR#为0, 此时DTR低有效，GPIO0 = 0,进入串口下载模式
  4. 等待reset.delay时间
  5. 下载完毕后，置DTR#高电平

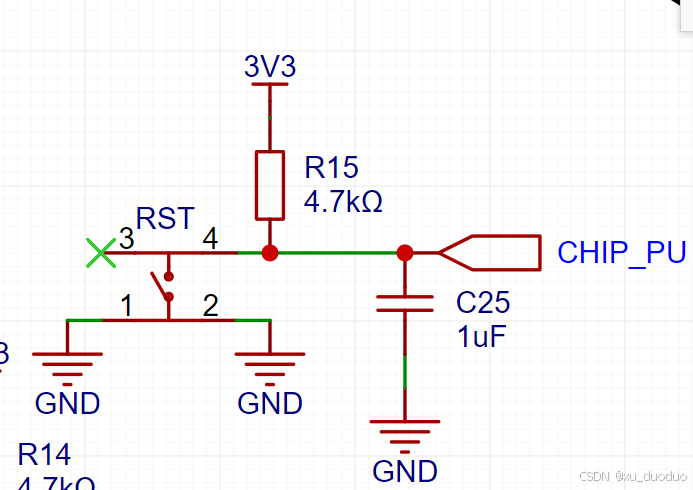

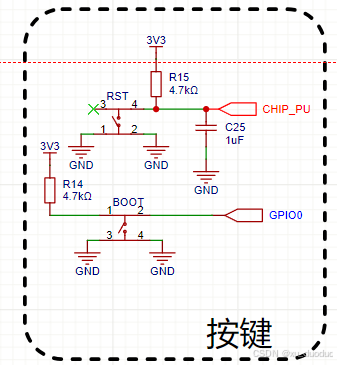

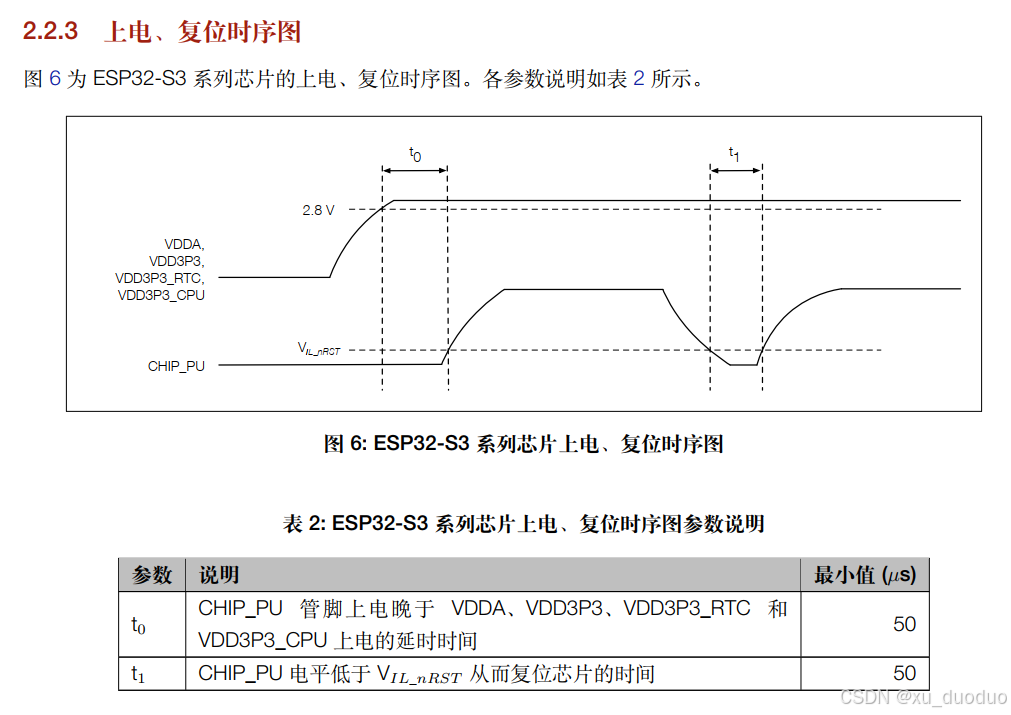

因为CHIP_PU接了电容的原因，GPIO0会先由1-0，CHIP_PU则要等待电容充电再从0-1，时间常数t = RC = 4.7ms >> 50us

CP2102

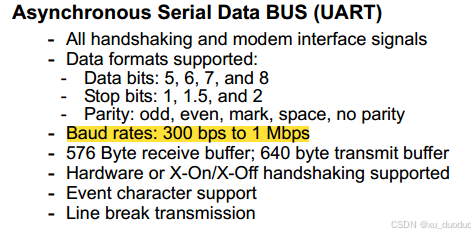

性能CP2102ACH340
串口波特率50bps～2Mbps300bps ~ 1Mbps
稳定性中高中

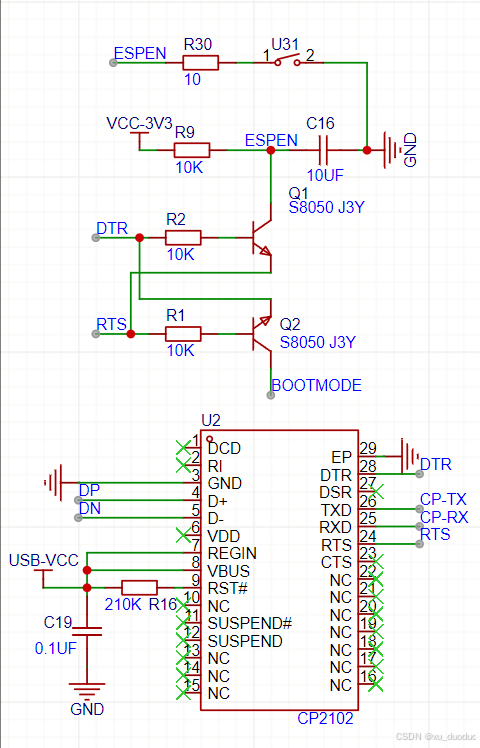

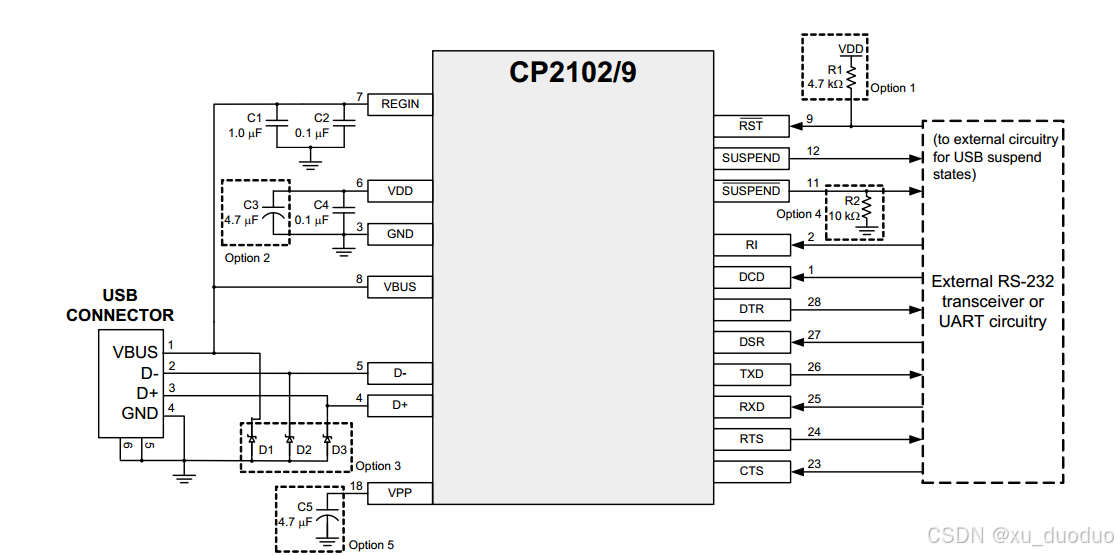

典型电路设计：

如果要在系统中编程配置ROM，则必须在VPP引脚和地之间添加4.7 μF的电容。在编程操作期间，不应将其他电路连接到VPP，并且VDD必须保持在3.3 V或更高的电压才能成功写入配置ROM。

总结：CP2102A和CH340的用法差不多
