linux Tun/Tap 原理

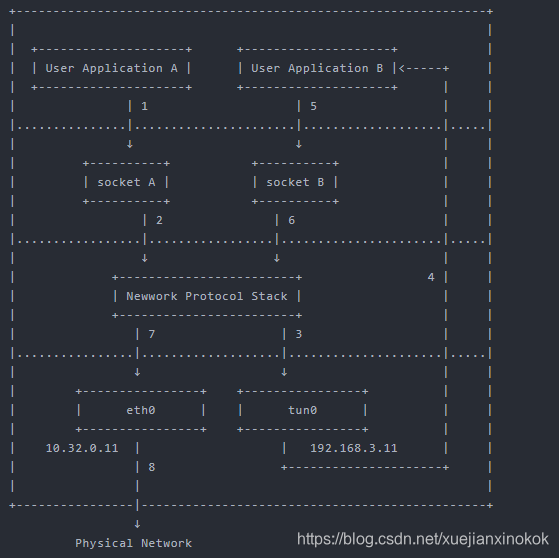

tun0是一个Tun/Tap虚拟设备，从上图中可以看出它和物理设备eth0的差别，它们的一端虽然都连着协议栈，但另一端不一样，eth0的另一端是物理网络，这个物理网络可能就是一个交换机，而tun0的另一端是一个用户层的程序，协议栈发给tun0的数据包能被这个应用程序读取到，并且应用程序能直接向tun0写数据。

这里假设eth0配置的IP是10.32.0.11 (外网地址)，而tun0配置的IP是192.168.3.11 (内网地址).

这里列举的是一个典型的tun/tap设备的应用场景，发到192.168.3.0/24网络的数据通过程序B这个隧道，利用10.32.0.11发到远端网络的10.33.0.1，再由10.33.0.1转发给相应的设备，从而实现VPN。

下面来看看数据包的流程：

1. 应用程序A是一个普通的程序（比如是一个浏览器想通过vpn访问内网），通过socket A发送了一个数据包，假设这个数据包的目的IP地址是192.168.3.1 （内网地址）

2. socket将这个数据包丢给协议栈

3. 协议栈根据数据包的目的IP地址，匹配本地路由规则，知道这个数据包应该由tun0出去，于是将数据包交给tun0

4. tun0收到数据包之后，发现另一端被进程B打开了，于是将数据包丢给了进程B

5. 进程B收到数据包之后，做一些跟业务相关的处理，然后构造一个新的数据包，将原来的数据包嵌入在新的数据包中，最后通过socket B将数据包转发出去，这时候新数据包的源地址变成了eth0的地址，而目的IP地址变成了一个其它的地址，比如是10.33.0.1.

6. socket B将数据包丢给协议栈

7. 协议栈根据本地路由，发现这个数据包应该要通过eth0发送出去，于是将数据包交给eth0

8. eth0通过物理网络将数据包发送出去

10.33.0.1收到数据包之后，会打开数据包，读取里面的原始数据包，并转发给本地的192.168.3.1，然后等收到192.168.3.1的应答后，再构造新的应答包，并将原始应答包封装在里面，再由原路径返回给应用程序B，应用程序B取出里面的原始应答包，最后返回给应用程序A
