Abaqus对基于面的接触建模,提供了两种方法:
通用接触:允许通过单个交互定义模型的多个或所有区域之间的接触,可以相互作用的表面包括接触域,并可以跨越模型的许多不连通区域。
接触对:描述两个表面之间的接触,需要更加仔细定义接触,必须定义每一种可能的接触对相互作用;对所涉及的表面类型有许多限制。
通用接触算法:
接触域跨越多个物体(刚性和可变形体),默认域是通过对包含所有单元表面自动定义。该方法适用于具有多个组件和复杂拓扑结构的模型(如支架),其更容易定义接触模型,尤其是对支架的自接触定义。

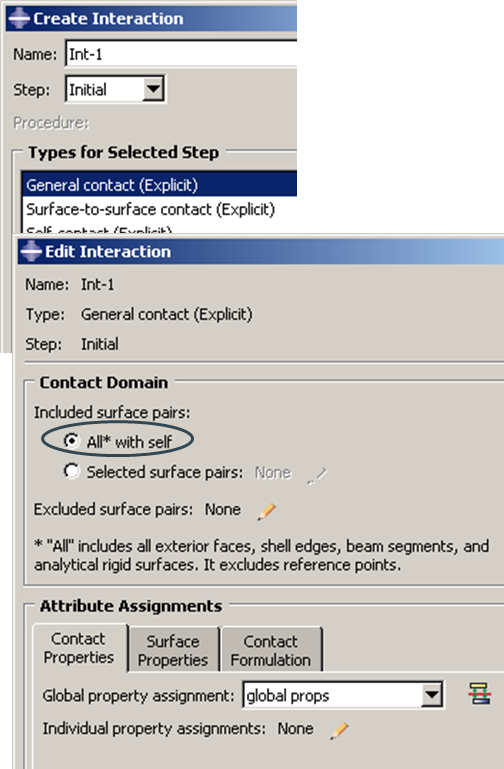

▲ 通用接触定义
接触属性:
非默认的接触域和属性可以用来增强接触建模,接触属性包括:接触的Pressure-overclosure关系、摩擦、接触阻尼。
默认的接触属性值为:硬“Hard”接触 Pressure-overclosure关系,在节点接触前没有接触压力,一旦建立接触点,接触压力无限,在Abaqus/Standard中,可以使用“软”接触 (在Abaqus/显式中不可用);没有摩擦;没有接触阻尼。
虽然需要全局接触属性,但可以分配单个属性来定义接触pressure-overclosure关系、摩擦和接触阻尼。
