摘要

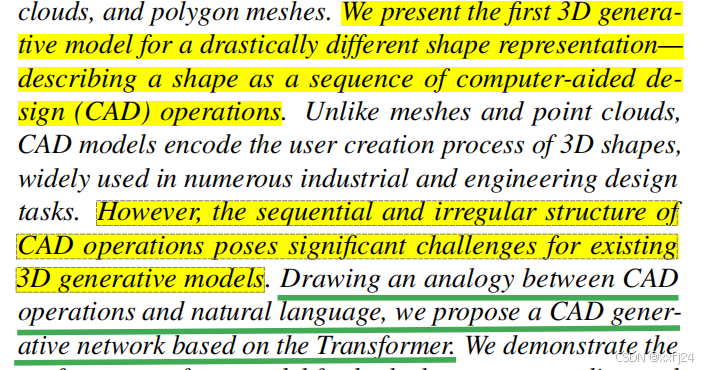

基于Transformer提出了用操作序列表示3D生成模型。

1 引言

现有3D模型

3D 点云：大量离散的 3D 点组成的数据表示形式；
多边形网格：一系列相连的多边形组成的 3D 模型；
水平集场：使用数值函数来表示物体的边界，并根据函数值的正负来确定物体内部和外部的区域；

局限性：仅能创建 3D 形状的离散表示，都缺少生成 3D 形状设计本质的能力 — 绘制过程。

作者提出了一个（基于Transform）深度生成网络 DeepCAD，能够输出 CAD 工具（如 AutoCAD）中用于构建 3D 形状的操作序列，这是 CAD 模型的 “绘制” 过程。

挑战在于：CAD 设计的顺序和参数化性质，（例如，曲线草图、拉伸、圆角、布尔、倒角）组成，每个操作由某些不规则的参数（离散或连续）控制。故以前开发的 3D 生成模型不适合 CAD 模型生成。

作者只考虑最常用操作，把它们统一在一个公共结构中，对命令类型、参数、序列顺序进行编码，类比CAD命令和自然语言生成基于Transformer的自编码器。该自编码器也是本篇文章的核心，如何将除本文外的常用CAD操作（圆角、布尔、倒角）按照作者思路编码。

为了训练这个自编码器，作者还创建了一个新的 CAD 命令序列数据集，以促进未来基于学习的 CAD 设计的研究

2 相关工作

参数化形状推断

3D形状生成模型

基于Transform模型

3 方法

3.1神经网络的CAD表示

CAD模型提供两种方式的表示，其一为用户的操作序列，如在一个二维平面上的画闭合轮廓草图，再通过拉伸成三维实心形状，再进行布尔操作等；另一种是CAD模型的内核表示，如B-rep，给定一个命令序列，其 B-rep 会自动计算出来，通常通过行业标准库 Parasolid。它由拓扑组件及其连接组成，以形成一个实心形状。

作者目的在于生成CAD命令序列的模型，而不是B-rep。B-rep只是CAD命令序列的抽象表示。

3.1.1 CAD指令的规范

作者仅考虑sketch and extrusion

sketch用于在三维空间的二维平面上指定闭合曲线。每个闭合曲线被成为loop（环），多个环形成一个闭合区域，称为profile（轮廓）。一个环总是以SOL开始，按逆时针顺序排列，以最左下角曲线开始，仅考虑三种常见：直线、曲线和圆。其中直线用结束点，曲线用结束点、弧度角和逆时针标示，圆用圆心和半径表示。

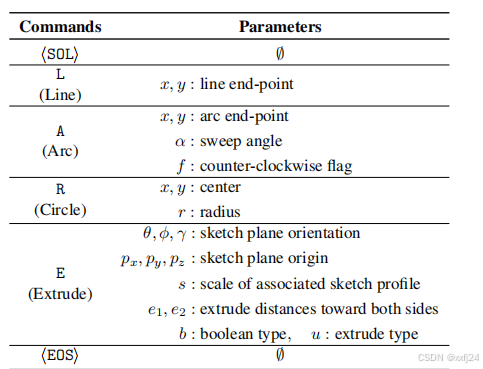

Table 1

每个曲线命令由其曲线类型（L,A,R）和参数（Table 1）描述，曲线参数指定了曲线在草图平面的局部参考框架中的二维位置。由于每个环中的曲线是一个接一个连接的，为了简洁，我们从参数列表中排除了曲线的起始位置;第一条曲线从草图平面的原点开始，原点的空间坐标通常在拉伸命令中指定。草图轮廓由一个环列表表示 $S=[Q_1,\dots,Q_N]$ ，每个环 $Q_i$ 由一系列从指示命令开始的曲线组成，例如 $Q_i=[\langle\text{SQL}\rangle, C_1,\dots,C_{n_i}]$ ，每个曲线命令 $C_j$ $=(t_j,p_j)$ 指定曲线类型 $t_j$ 以及形状参数 $p_j$

拉伸命令有两个目的：

将二维草图拉伸成三维实体，可以是单向、对称或者双向，由u确定

指定布尔运算将新拉伸的三维实体与先前形状合并，包括创建新实体、与现有实体连接、切割和相交，由b确定

拉伸命令还需要定义草图平面的三维方向和其二维局部参考框架，这是通过旋转矩阵（Table 1 中 $(\theta,\gamma,\phi)$ 参数确定）定义。命令参数包括一个拉伸轮廓的比例因子 s

通过这些命令，我们将一个 CAD 模型 M描述为交替出现的曲线命令和拉伸命令序列。换句话说 M= $[C_1,\dots,C_{N_c}]$ ，其中每个 $C_i=(c_i,p_i)$ 指定命令类型和参数。

3.1.2 网络友好的表示

类别自然语言，词汇表由一系列CAD命令组成，形成句子。其中草图轮廓是主语，拉伸是谓语。

每个命令有有不同数量的参数，且参数是离散和连续的混合，因此对这些参数进行正则化。

首先，对于每个命令，其参数堆叠成一个 16×1 的向量，其元素对应于 Table 1 中所有命令的集合参数 $p_i=[x,y,\alpha,f,r,\theta,\phi,\gamma,p_x,p_y,p_z,s,e_1,e_2,b,u]$ ，将未使用参数记作-1.

在此基础上固定每个模型的命令总数 $N_c$ ,通过添加空命令填充命令序列长度到达最大命令长度60.

此外，我们通过量化连续参数来统一连续和离散参数。为此，我们将每个 CAD 模型规范化到一个 2×2×2的立方体内；我们还将每个草图轮廓规范化到其边界框内，并在拉伸命令中包括一个比例因子 s来恢复规范化轮廓到其原始大小。这种规范化限制了连续参数的范围，使我们能够将其值量化为 256 个级别，并使用 8 位整数表示。结果是，所有命令参数都只有离散值集合。参数量化不仅是训练基于 Transformer 网络的常见实践，对于 CAD 模型来说，它对于提高生成质量尤为重要。在 CAD 设计中，必须遵循某些几何关系，例如平行和垂直的草图线条。然而，如果生成模型直接生成连续参数，通过参数回归获得的值容易产生错误，破坏这些严格的关系。相反，参数量化使网络能够将参数 “分类” 到特定级别，从而更好地遵循学习到的几何关系。

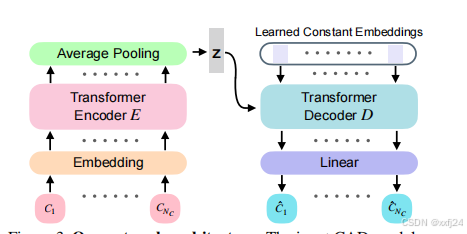

3.2 CAD模型的自编码器

输入为一个CAD命令序列 $M = [C1,\dots , C_{N_c}]$ ， $N_c$ 为固定数量

首先，每个命令 $C_i$ 被分别投射到维度为 $d_E = 256$ 的连续嵌入空间。然后，将所有嵌入组合起来输入编码器，输出一个潜在向量 $z\in \mathbb{R}^{256}$ 。解码器以潜在向量 z作为输入，输出生成的 CAD 命令序列 $\hat{M}$ 。

一个CAD命令中包含两部分：命令类型和命令参数。 $C_i=(c_i,p_i)$

嵌入部分：

$e(C_i)$ $= e^\text{cmd}_i$ $+ e^{\text{param}}_i$ $+ e^\text{pos}_i$

编码器：

四层 Transformer 块组成，每层有八个注意力头和512的前馈维度

解码器：

解码器 DDD 也建立在 Transformer 块上，具有与编码器相同的超参数设置。它以学习到的常量嵌入为输入，同时关注潜在向量 zzz。最后一个 Transformer 块的输出被送入线性层，以预测 CAD 命令序列

3.3 CAD数据集创建

新数据集构建过程始于 ABC 数据集：

利用其中每个 CAD 模型链接至 Onshape 的原始设计。
接着，通过 Onshape 的 FeatureScript 语言（一种专门用于解析 CAD 操作与参数的领域特定语言），作者筛选出仅使用 “草图” 和 “拉伸” 操作的模型，舍弃了那些采用更复杂操作的模型。
对于符合条件的模型，作者编写了一段 FeatureScript 程序来提取其草图轮廓和拉伸操作，并将其转化为 Table 1 中列出的命令格式。

3.4 模型训练和生成

训练时优化目标为交叉熵函数，使用 Adam 优化器，初始学习率为 0.001，并设置线性预热期为前 2000 步。所有 Transformer 模块的 Dropout 率设定为 0.1，并在反向传播中应用梯度裁剪值为 1.0。我们以批处理大小 512 对网络进行 1000 轮的训练。

当自编码器训练完成后，我们可以使用一个 256 维的潜在向量 z 来表示一个 CAD 模型。为了自动生成 CAD 模型，我们运用 latent-GAN 技术于已学得的潜在空间上。生成器和判别器都是简单的多层感知机（MLP）网络，各自包含四层隐藏层，它们的训练采用带有梯度惩罚的 Wasserstein-GAN 策略。最后，生成 CAD 模型时，我们从多元高斯分布中采样一个随机向量，并将其输入 GAN 的生成器中。GAN 的输出是一个潜在向量 z，随后将其输入基于 Transformer 的解码器，从而生成 CAD 模型。

4 实验

评估自编码器的两个维度：自编码性能（用于指示生成模型表达目标数据分布的程度）和形状生成

5 总结

曲线命令类型有限：目前，作者仅考虑了三种最常用的曲线命令类型（直线、弧线和圆）。然而，其他曲线命令也可以轻松添加，例如可以通过三个控制点以及起点来指定的三次贝塞尔曲线，其参数结构可以按照 3.1 中描述的方式进行。
操作命令的局限性：虽然像旋转草图这样的操作可以类似于拉伸命令进行编码，但某些 CAD 操作（如倒角）作用于形状边界的部分，因此需要参考模型的 B-rep（边界表示），而不仅仅是其他命令。将这些命令纳入生成模型仍需进一步研究。
拓扑有效性无法保证：并非每个 CAD 命令序列都能生成拓扑上有效的形状。作者的生成网络不能保证其输出的 CAD 序列的拓扑一致性。在实践中，生成的 CAD 命令序列很少失败，但随着命令序列变长，失败的可能性增加。
