游戏手柄建模，看这14个步骤图就够了！

【步骤详解】

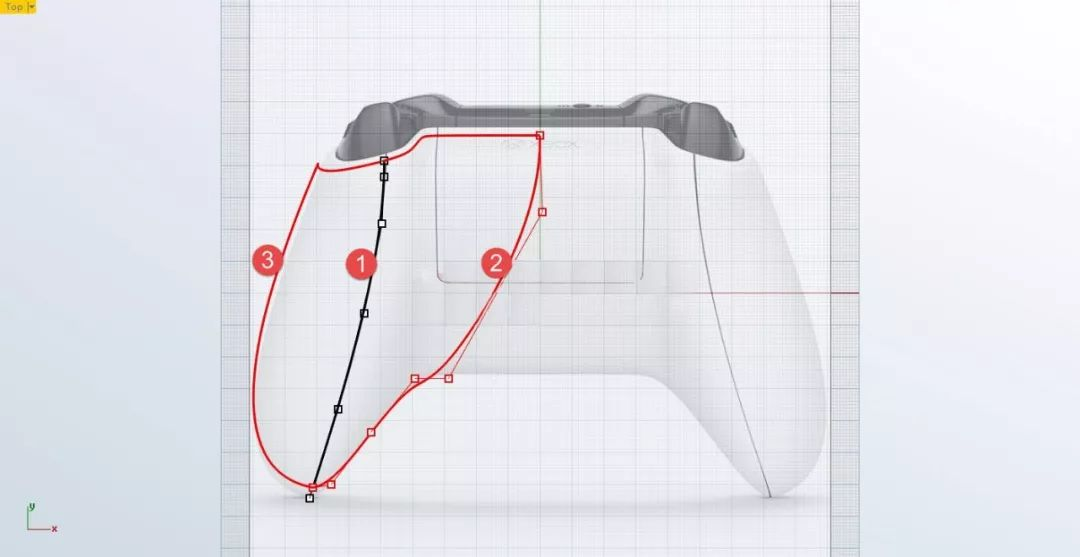

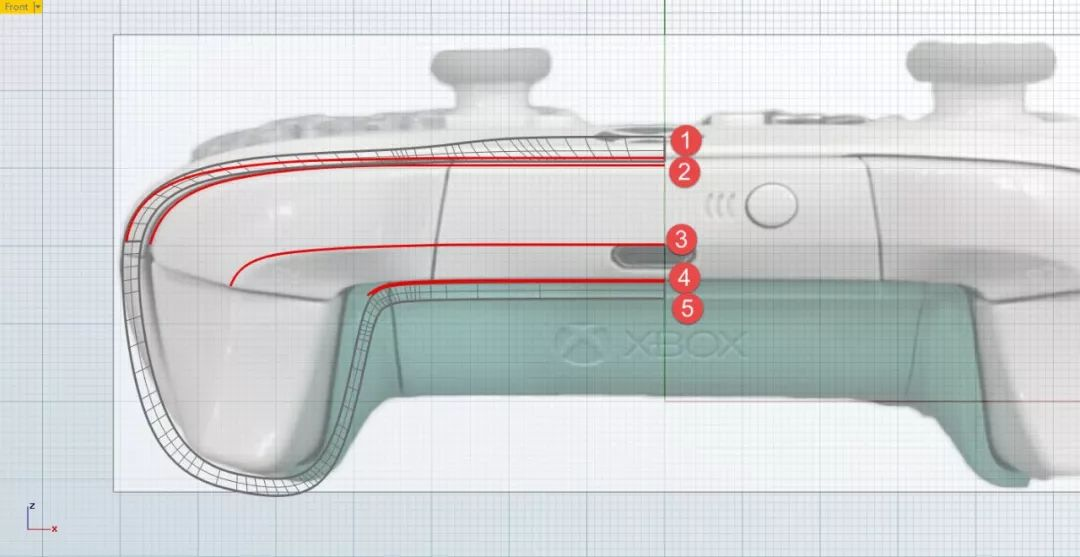

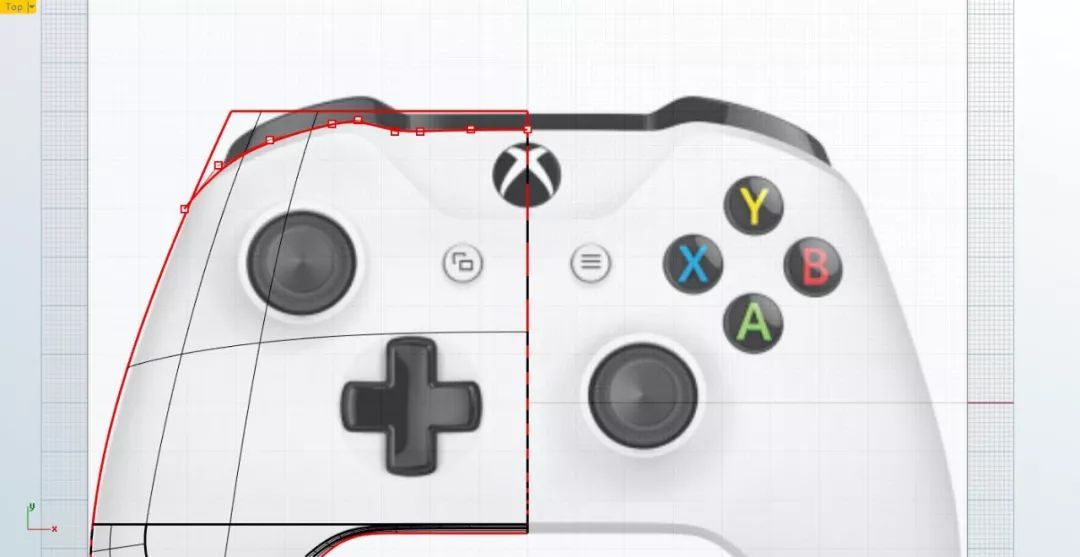

1. 放置手柄三视图的背景图，绘制手柄上部曲面的曲线：先在TOP视图，参考背景图绘制外轮廓线（3阶7点曲线），并在LEFT视图和FRONT视图调整控点位置。

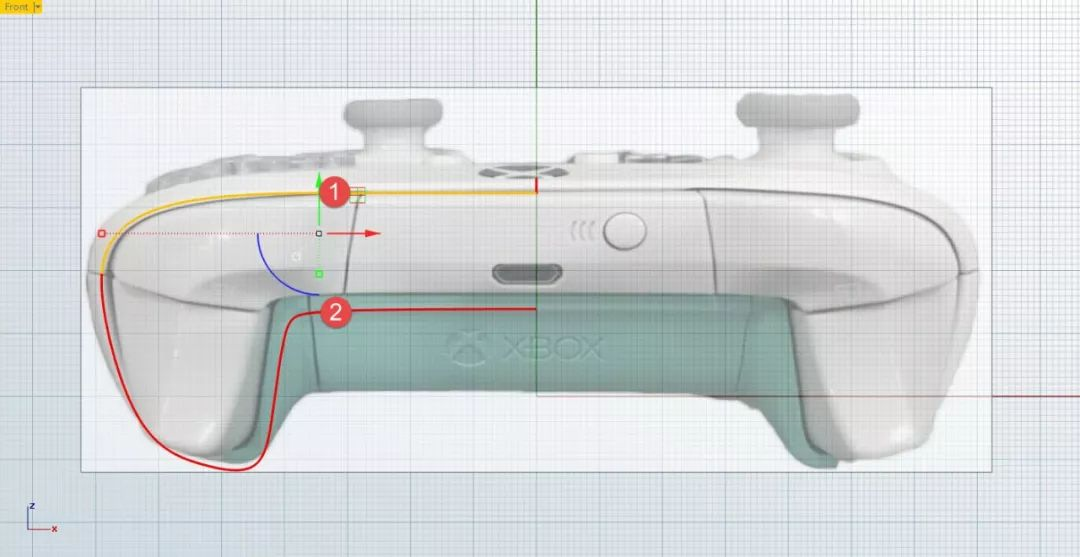

2. 在TOP视图使用断面线工具生成三个交点绘制曲线2，再参考前视图调整曲线的位置。

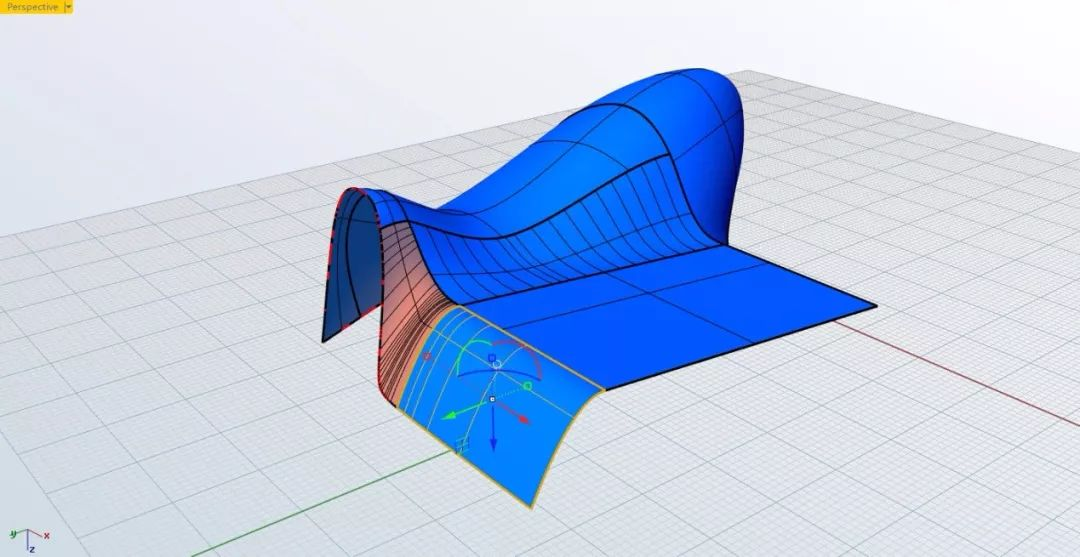

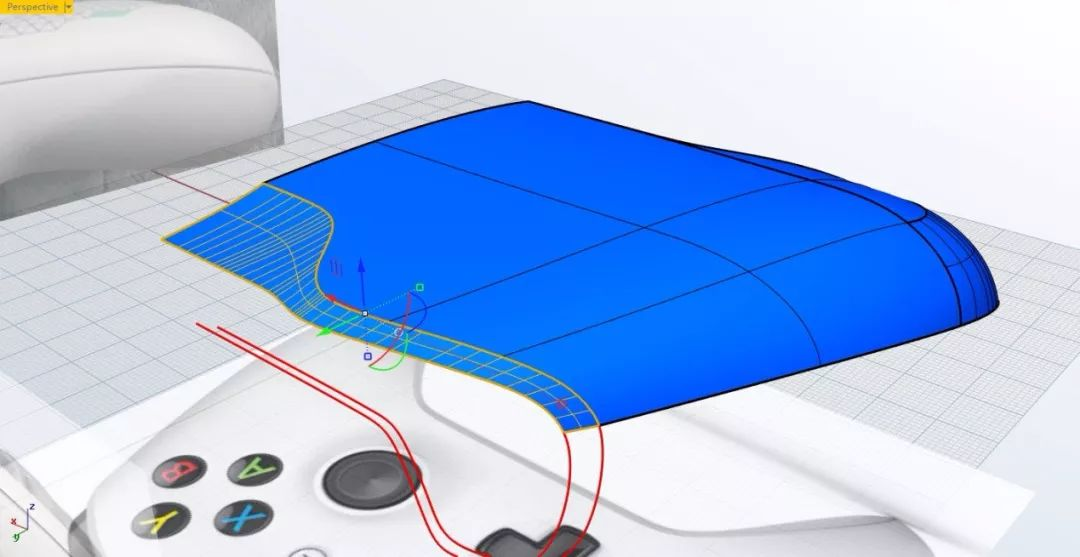

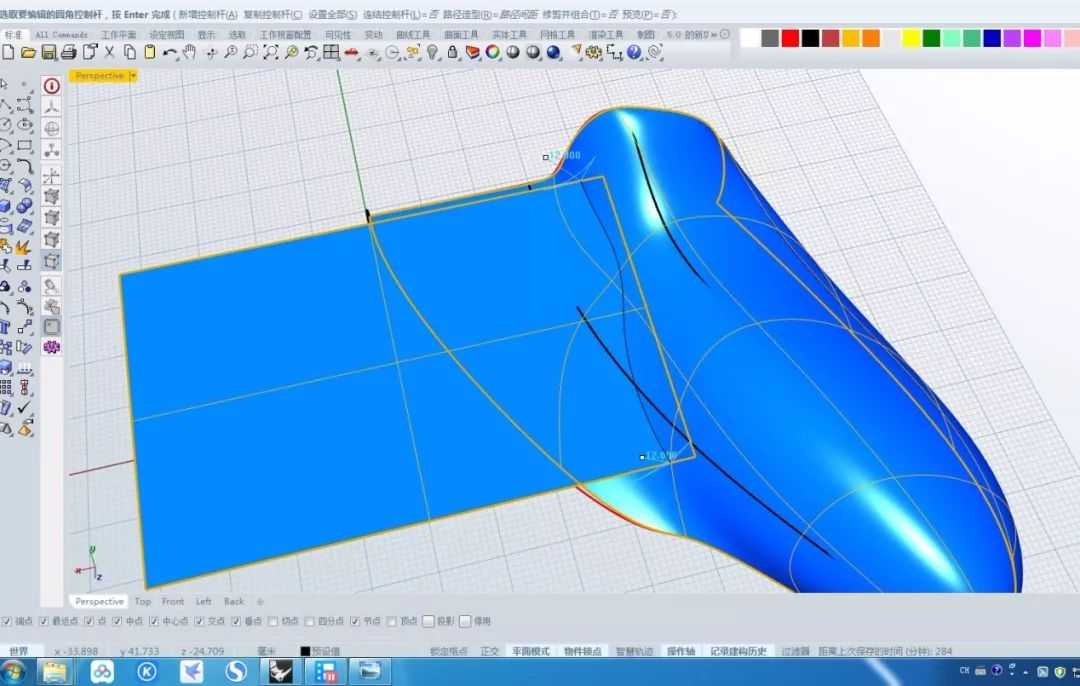

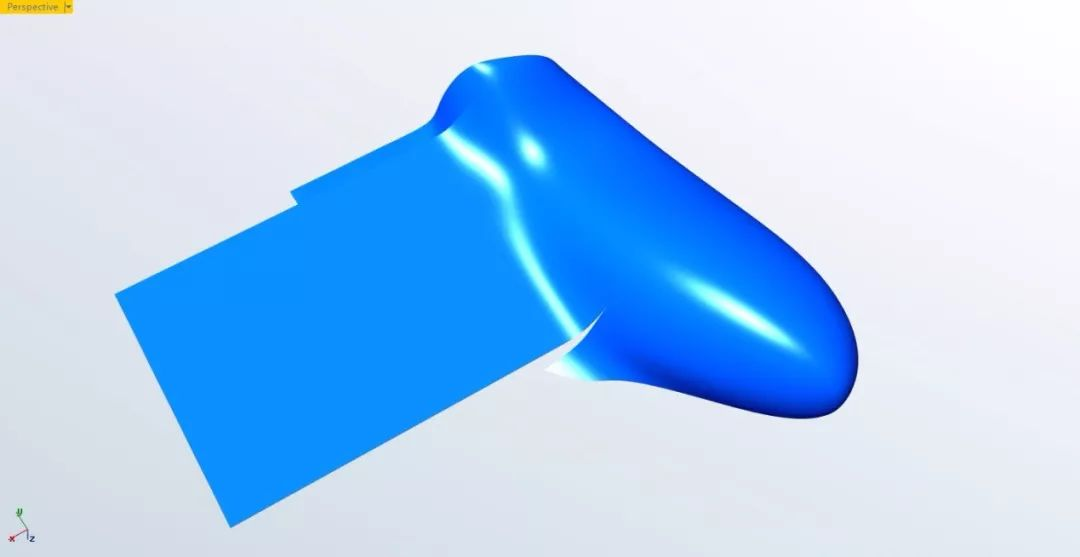

3. 制作手柄的上部曲面： 使用“234边成面”选择1-4曲线生成上部最大的曲面。再使用单轨扫略制作下面，并将曲面改为最简曲面，再将其与上部的曲面衔接，注意调整下部曲面的趋势。

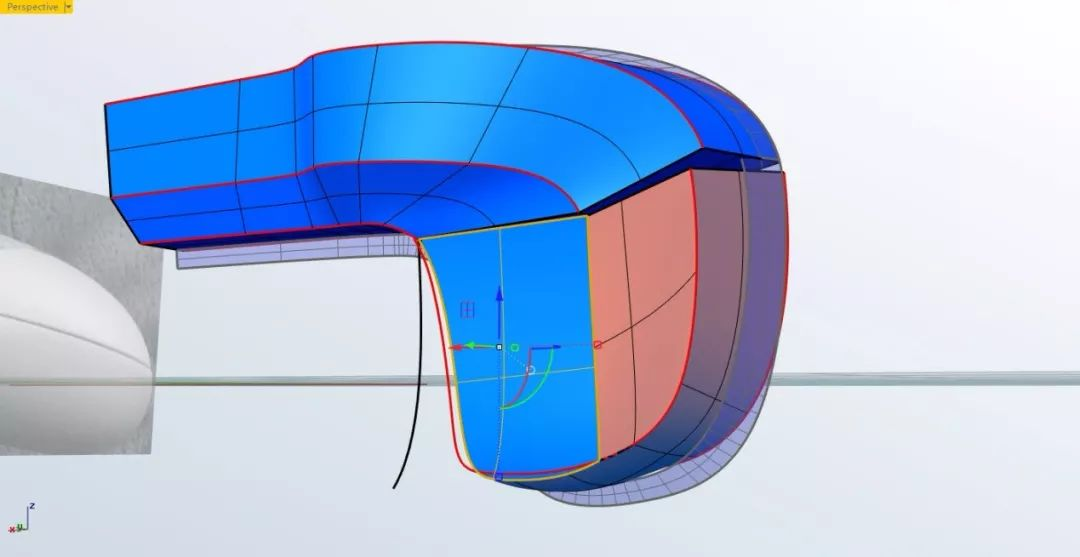

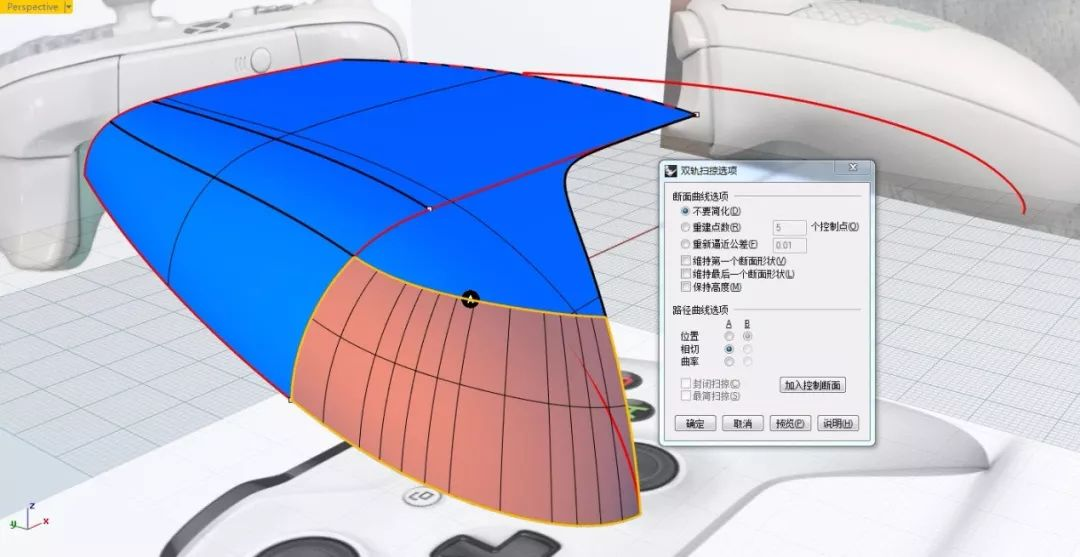

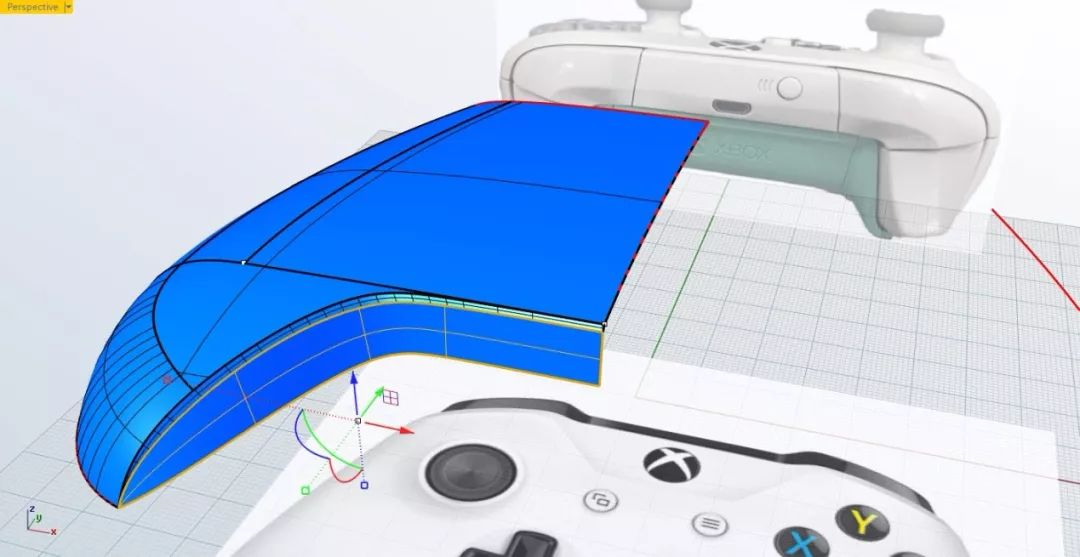

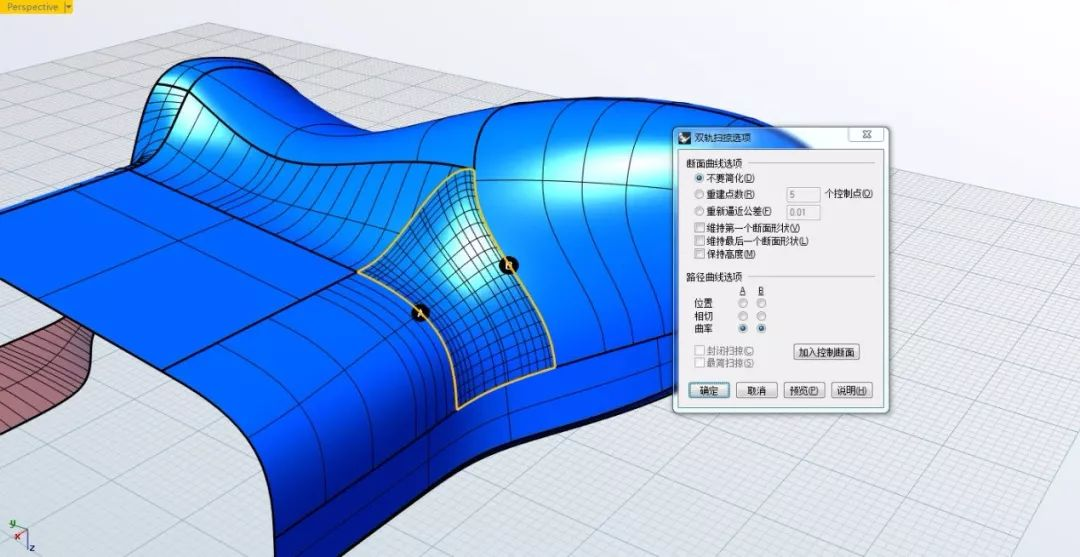

4. 制作上部手握曲面：修剪下部曲面，抽离曲面1结构线①，并混接曲线②投影至曲面2上并修剪曲面，再使用双轨生成侧面的下部曲面。

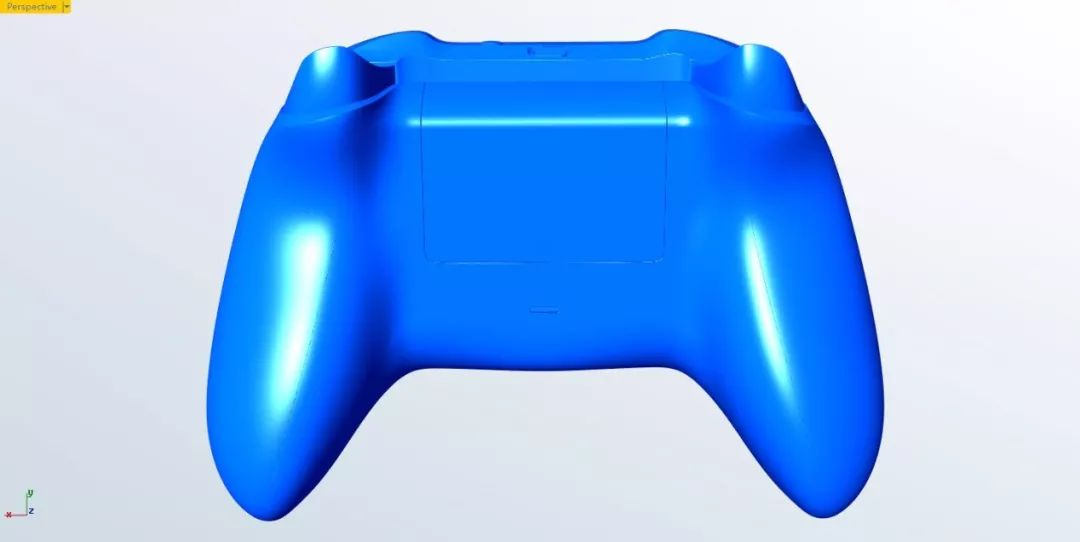

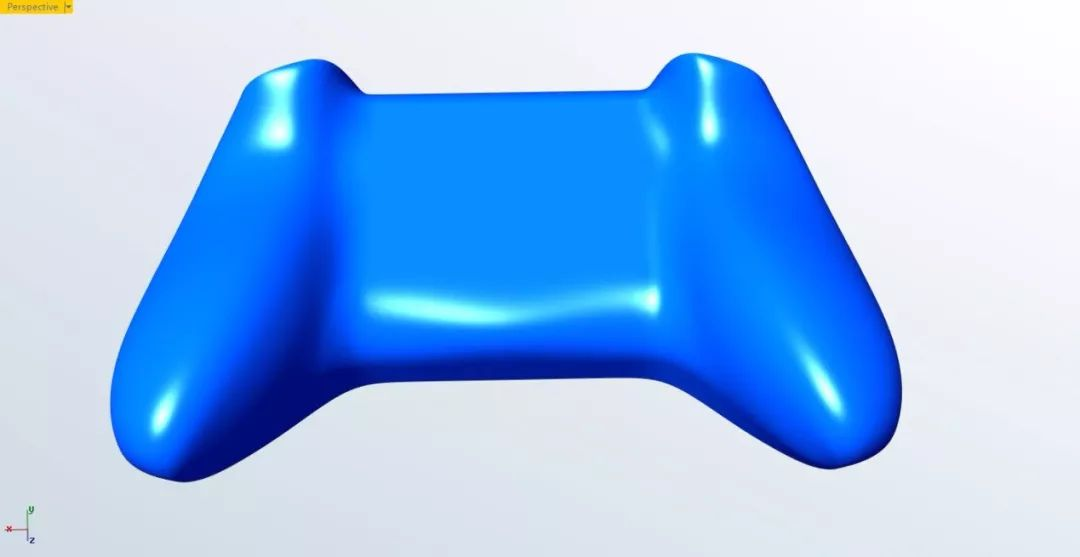

5. 制作下部曲面的底部：绘制3阶7点cv曲线，使用双轨生成曲面。

3D次世代游戏建模教程资料分享社区【戳我立即进入】



6. 制作手柄的前部：在TOP绘制3阶9点CV曲线1，并在FRONT调整控点的位置，向下复制曲线并调整控点位置生成曲线2。





7. 制作前部曲面：复制曲线1、2生成曲线3、4。将曲线1和3,曲线2和4分别使用LOFT生成前部的转折曲面。





8. 制作手柄下部曲面：绘制曲线1,调整曲线2，使用LOFT将曲线1、2、3生成曲面，调整曲面造型，再次生成较好的曲面。

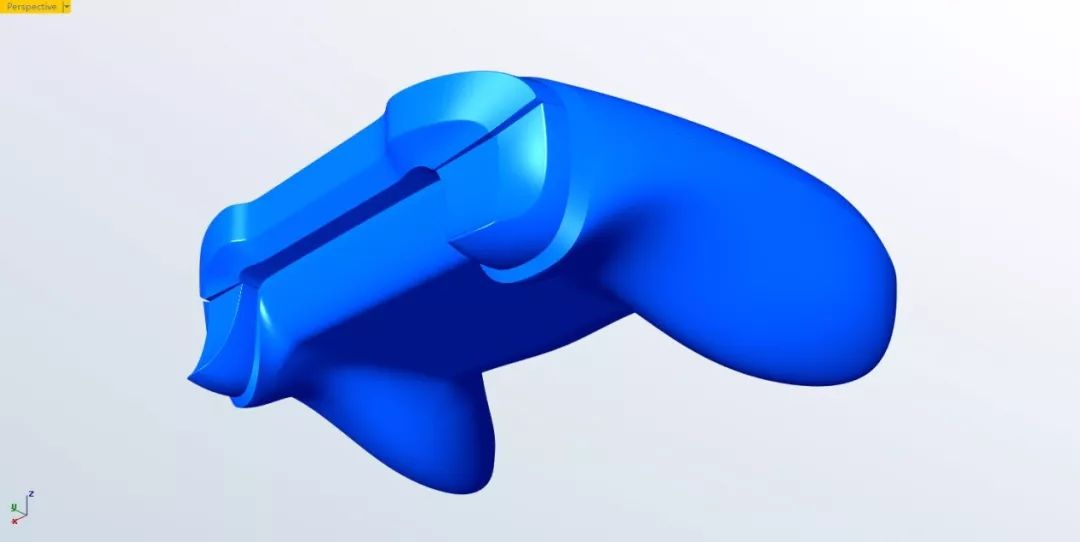

9. 在TOP生成四边面，并调整角度，使用不等边距圆角工具为两个曲面倒角，使用分割曲面将多余的部分剪掉。





10. 修改局部曲面的造型，使曲面过度更加自然。使用双轨生成前部的两个曲面。

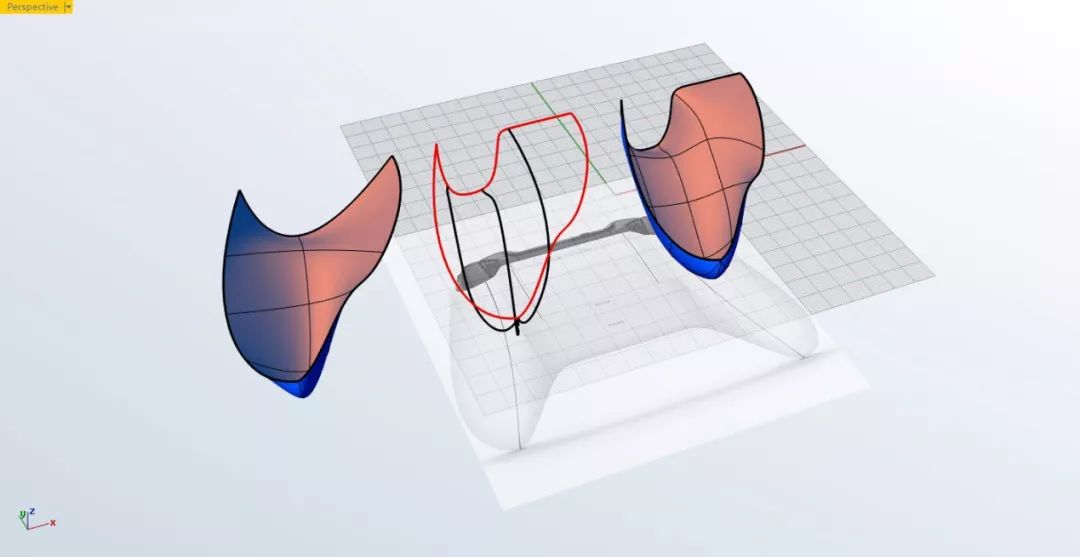

11. 修改手柄下部曲面：先使用双轨生成曲面，再编辑分割曲面，镜像并互相衔接。





12. 制作手柄的前部按键：绘制1、2、3、4曲线，使用LOFT生成按键的上部曲面。继续绘制下部曲线，生成按键下部的曲面。

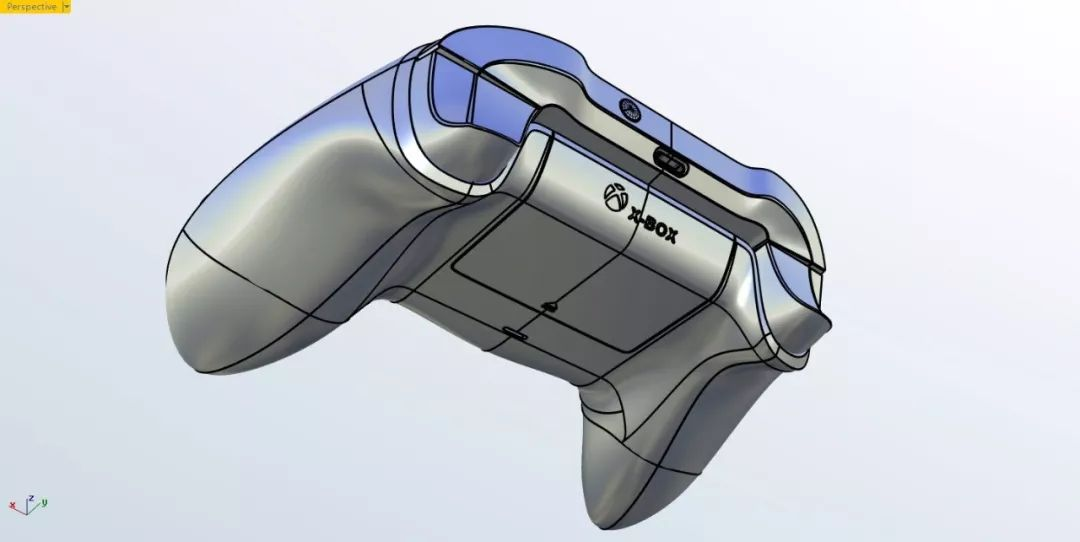

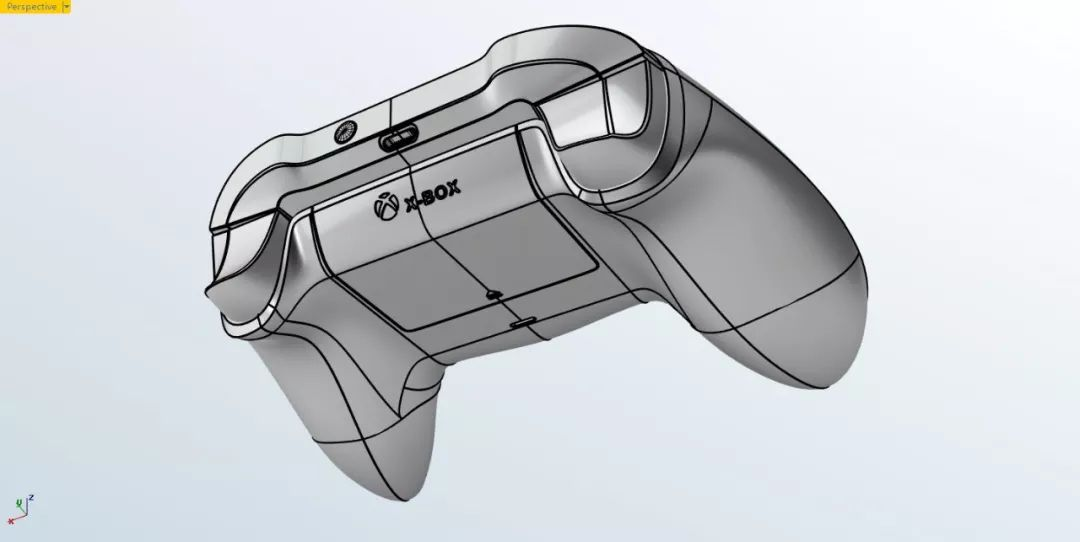

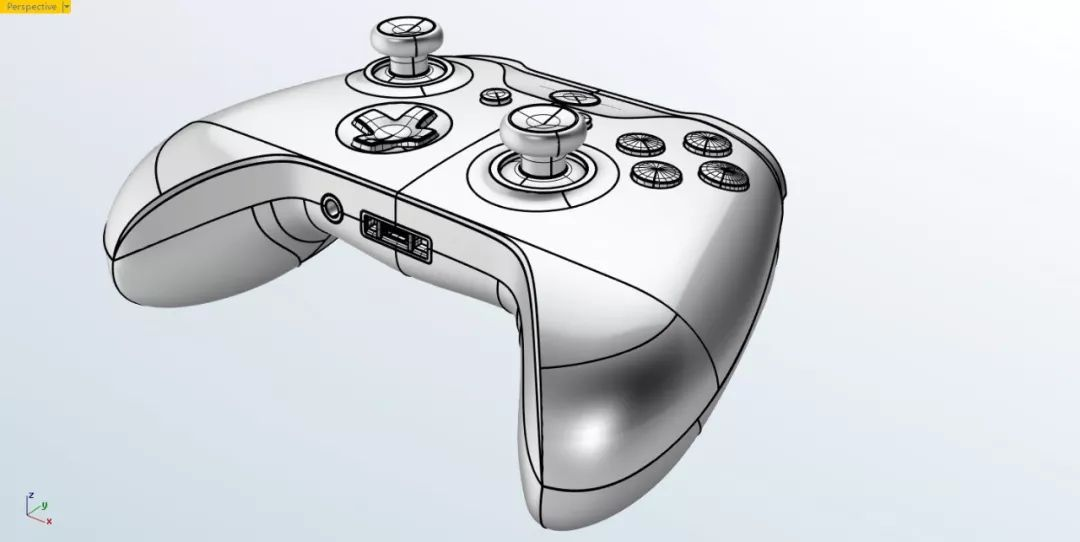

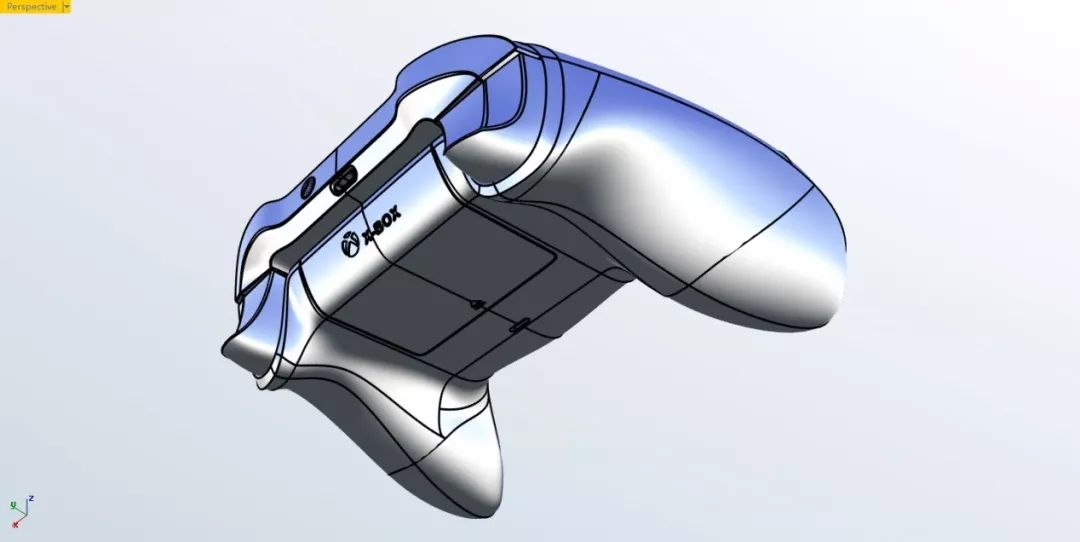

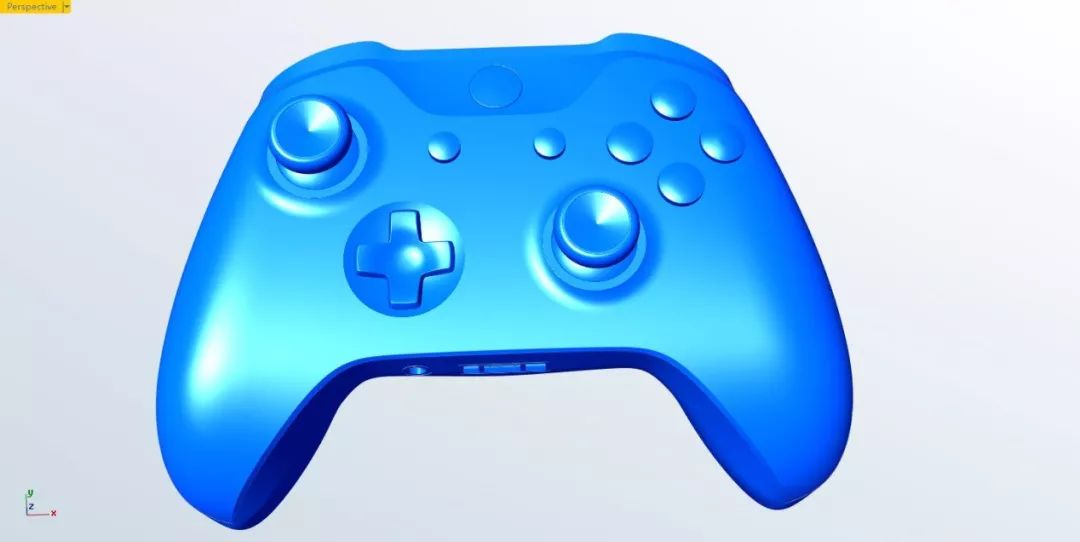

13. 制作手柄的细节。
