【桥梁轻量化监测】桥梁轻量化监测之倾斜振动监测

一、监测布点
1．传感器布设原则应遵循如下原则:
（1）选择的位置能尽可能全面地、精确地获取结构参数的信息；
（2）所选择的位置有较好的抗噪声干扰性能；
（3）布设数量和位置，应根据结构计算分析结果，选择关键截面和部位布设；
（4）能够通过合理添加测点对感兴趣的部分模态进行数据重点采集；
（5）所选的位置测得的响应对结构参数的变化较为敏感；
（6）宜布置在结构响应最不利位置或已损伤位置；
（7）方便安装和更换传感器；
（8）尽量减少信号的传输距离。
2．测点位置应至少包括：
（1）梁桥：主跨跨中和 1/4、3/4 跨、边跨跨中和支座处；
（2）拱桥：主跨跨中和 1/4、3/4 跨、主跨跨中和拱脚处；
（3）斜拉桥：主跨跨中和 1/4、3/4 跨、边跨跨中和索塔处；
（4）悬索桥：主跨跨中和 1/4、3/4 跨、边跨跨中和索塔处；
二、数据采集与传输
1．根据桥梁感知方法、传感器数量和测点位置分布，数据采集模式可采用基于微处理器的一体化采集或基于边缘网关的汇聚化采集。
（1）一体化采集流程:传感器输出信号经微处理器处理后，通过通信模块直接与应用层对接；
（2）汇聚化采集流程：通过边缘网关支持的各种物联接口，连接各种传感器和终端，采用内置的程序算法，将处理后的数据统一上传至应用层；
2．数据采集与传输系统应具备自动采集和远程传输功能，并可实现远程配置和调整；
3．数据采集宜选用连续采集，必要时可选用触发采集、定时采集等方式，采样频率应满足实时报警、数据应用的要求。
4．数据采集模块的功能设计应满足以下要求:
（1）在无人值守条件下能连续采集数据；
（2）支持数据实时同步采集；
（3）数据采集程序具有自动缓存和断点续传功能；
（4）具有故障自诊断和重启功能；
（5）具有远程控制功能，可按需设定数据采集时间；
（6）具备完善的日志记录功能，能够记录常见系统运行故障。
5．数据传输模块的功能设计满足以下要求：
（1）应保障数据传输的一致性、完整性、可靠性和安全性要求；
（2）可采用有线、无线或者两者相结合的方式；
（3）宜采用物联网传输协议(常见的如 HTTP、MQTT、LwM2M等)进行数据传输，对于触发采集的设备，应定时发送设备状态信息。
（4）通过公网传输监测数据时应使用国家密码管理部门批准使用的算法进行加密传输。
三、设备选型

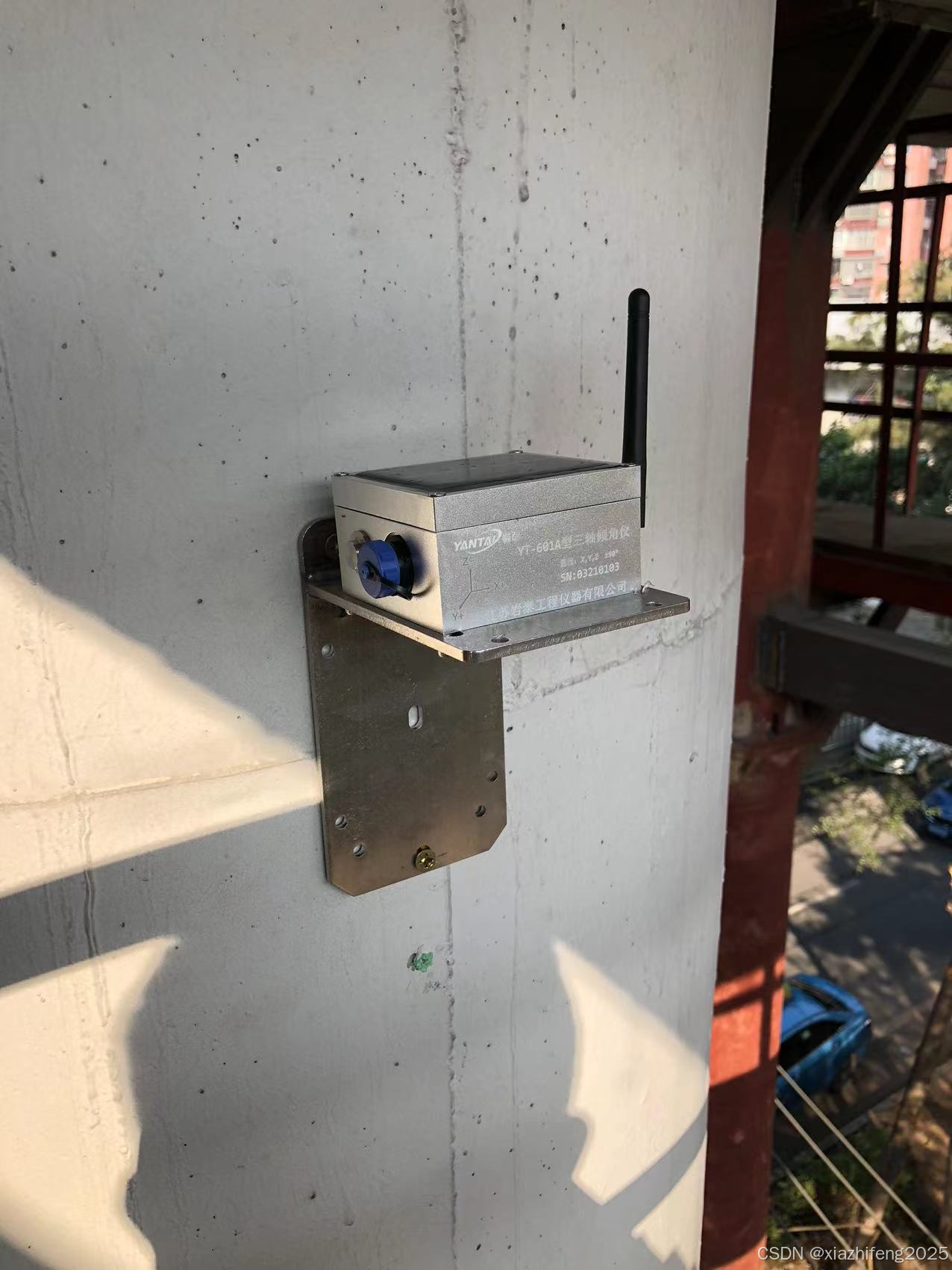

倾斜振动监测设备可选择倾角仪、振动监测仪、倾角振动监测仪等；结合现场情况、安装难度、长期监测需求，推荐采用“感应——采集——供电”一体化设备。

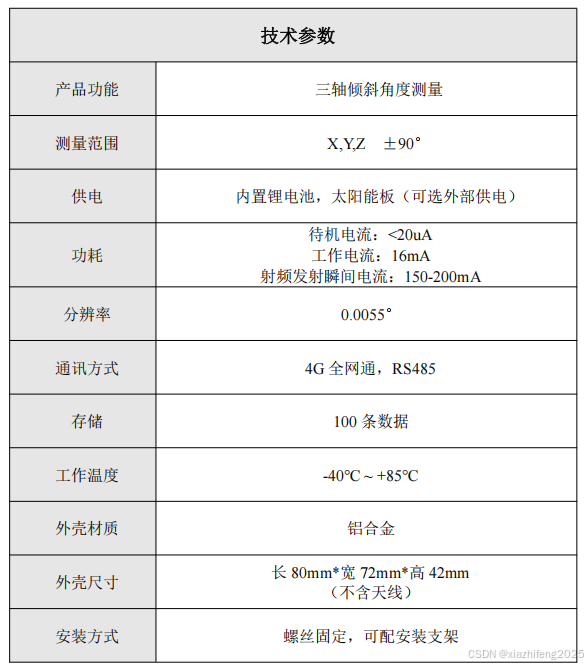

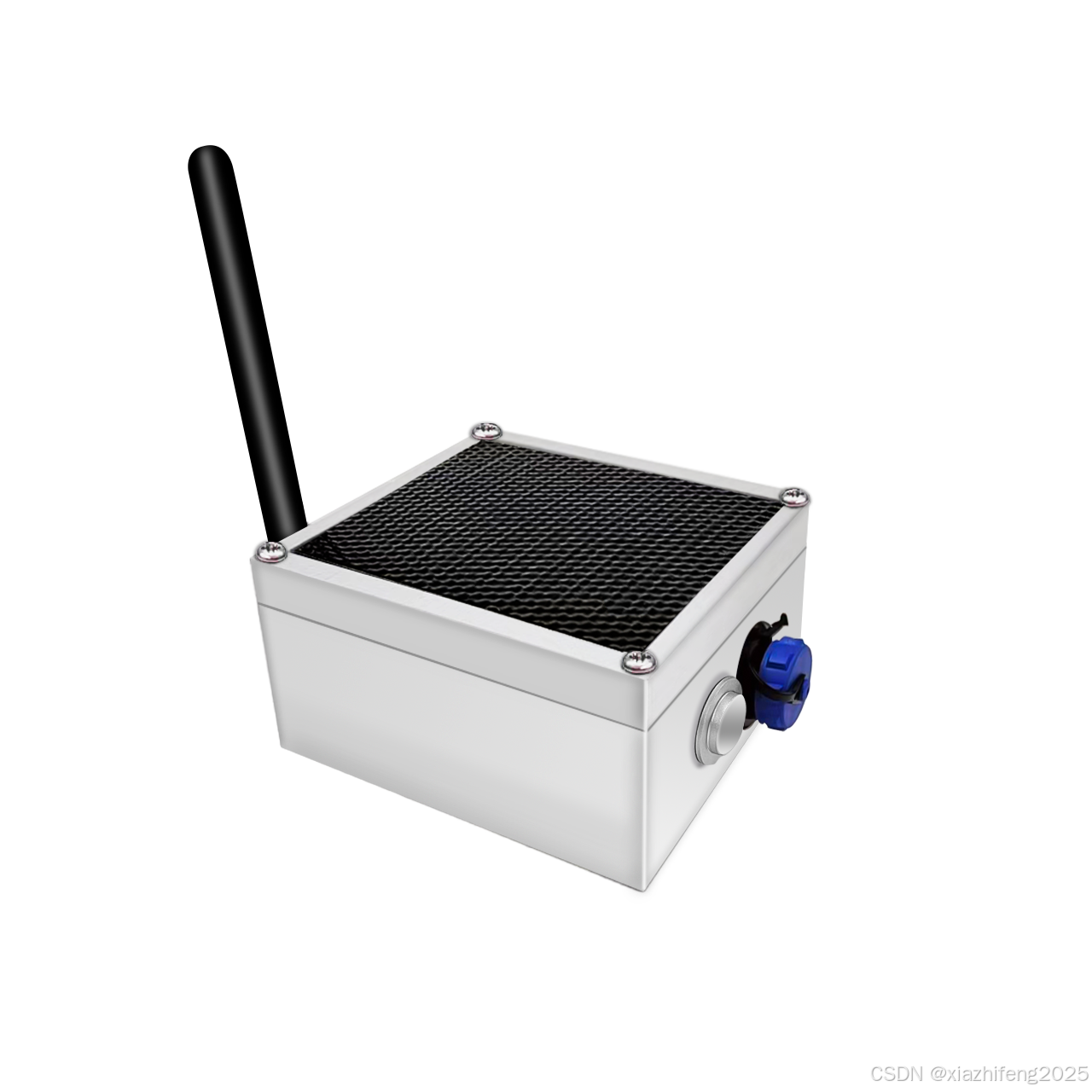

YT-601A固定式倾角仪：三轴倾角、温度测量，精度±0.01°，4G网络通信，太阳能+内置锂电池供电；

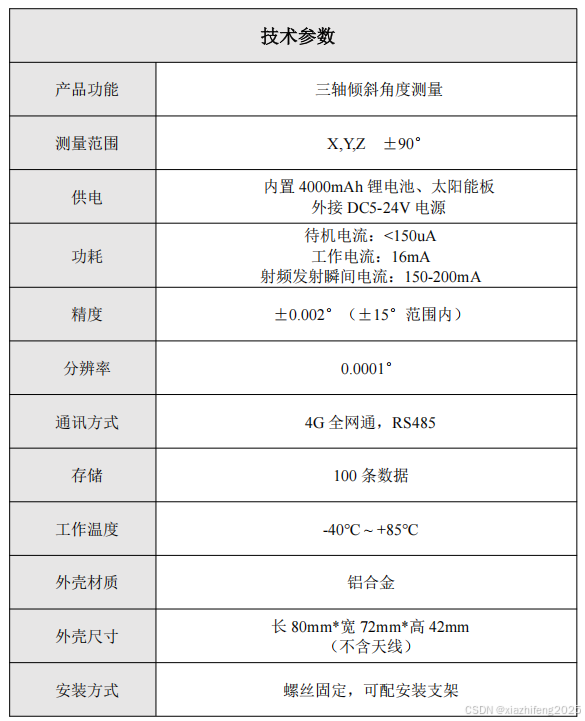

YT-602A高精度固定式倾角仪：三轴倾角、温度测量，精度±0.002°，4G网络通信，太阳能+内置锂电池供电；

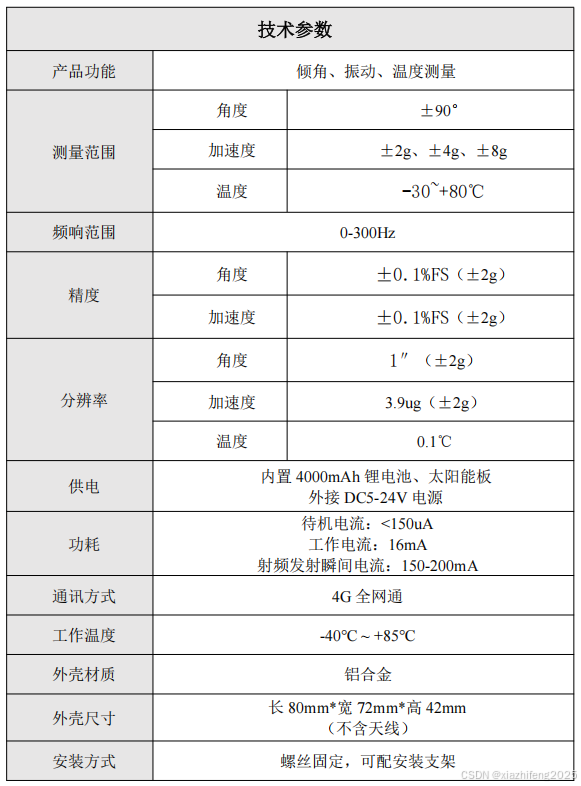

YT-BP-04：斜振一体化监测仪：三轴倾角、加速度、主频、温度测量，4G网络通信，太阳能+内置锂电池供电；
