【桥梁轻量化监测】桥梁轻量化监测总体方案

桥梁轻量化监测是一种结合现代传感技术、物联网（IoT）和数据分析的低成本、高效率的结构健康监测方法，旨在通过简化硬件部署、降低能耗和数据传输压力，实现对桥梁状态的高效实时监控。

以下是其核心内容和技术路线：

1. 关键技术

（1）轻量化传感器

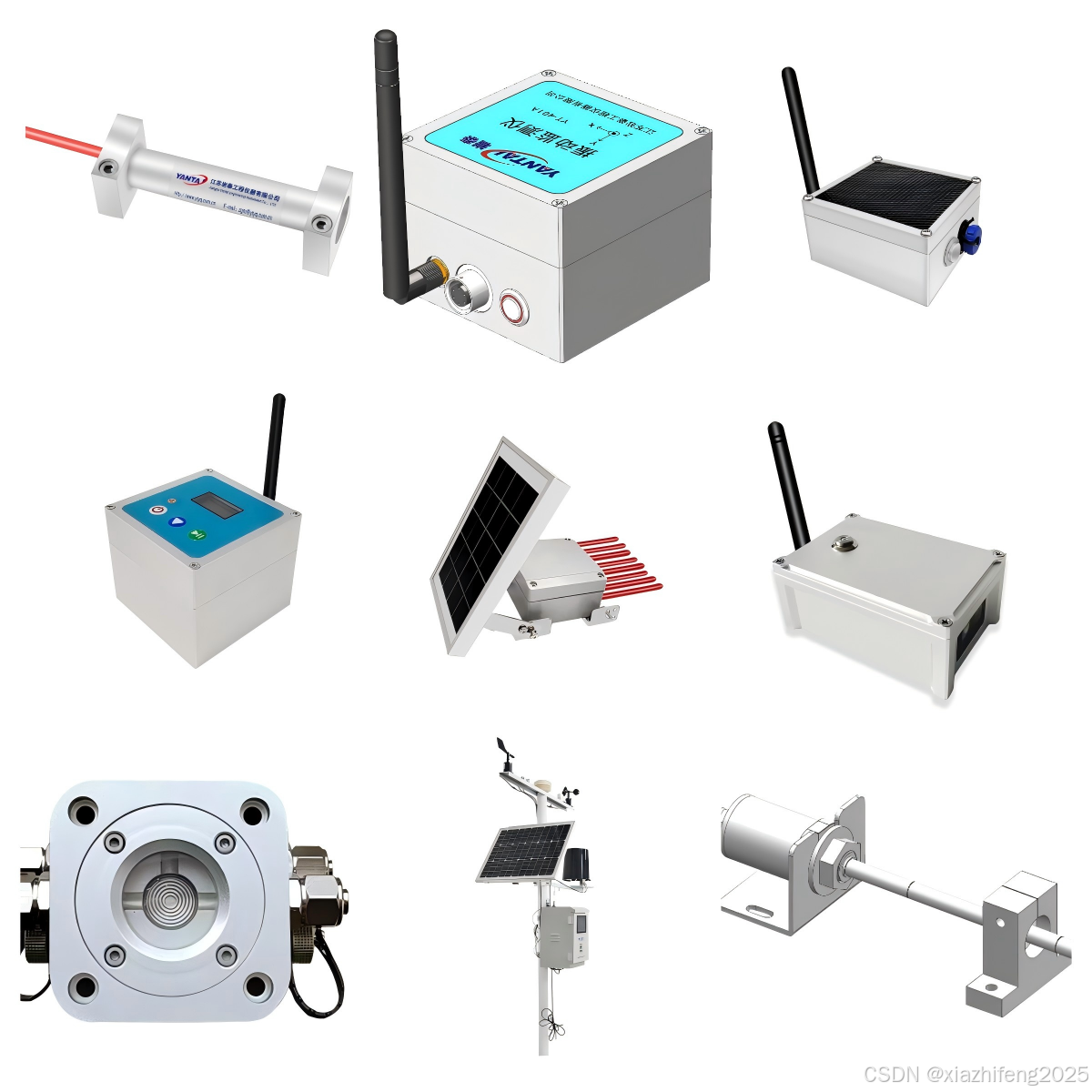

• 微型传感器：采用MEMS（微机电系统）加速度计、应变计、裂缝计等，体积小、功耗低，易于分布式部署。
• 无线传感器网络：通过低功耗蓝牙（BLE）、ZigBee、LoRa、4G/NB-IoT实现无线组网，减少传统有线系统的布线复杂度。
• 环境能量收集：利用太阳能电源传感器供电，延长设备寿命。

（2）边缘计算

• 本地数据处理：在传感器节点或边缘网关进行数据预处理（如滤波、特征提取），仅传输关键信息，减少云端负担。
• AI模型轻量化：部署轻量级机器学习模型，直接在边缘设备上实现损伤识别或异常检测。

（3）低成本部署方案

• 非侵入式安装：采用磁吸、粘贴或无人机辅助安装，避免对桥梁结构造成破坏。

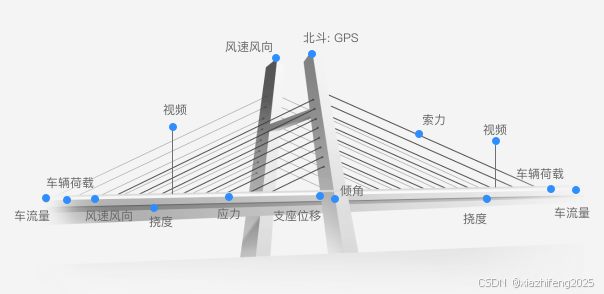

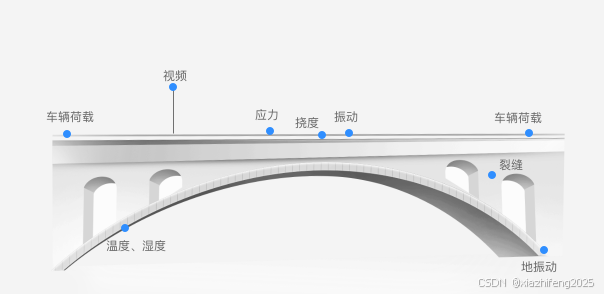

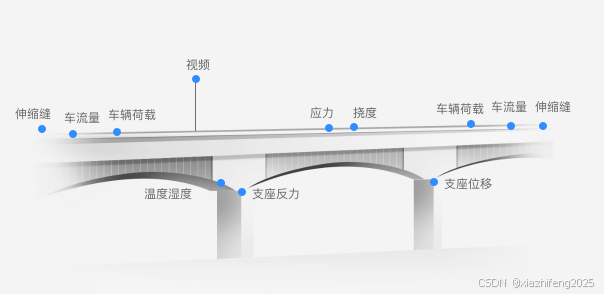

• 模块化设计：传感器和通信模块可灵活扩展，适应不同桥梁类型（如梁桥、拱桥、斜拉桥）。

---

2. 监测目标

• 实时状态感知：监测倾斜、振动、应变、位移、裂缝扩展等关键参数。
• 损伤识别：通过模态分析（频率、振型变化）或机器学习算法检测结构异常。
• 寿命预测：结合历史数据与环境因素（温湿度、交通荷载），评估桥梁剩余寿命。

---

3. 典型应用场景

1. 老旧桥梁监测：对承载力不足或材料老化的桥梁进行低成本长期监控。
2. 施工阶段监测：实时监控新建桥梁的施工质量（如预应力损失、变形）。
3. 灾后应急评估：地震、洪水后快速部署传感器网络，评估桥梁安全性。
4. 交通荷载分析：通过动态称重监测超载车辆对桥梁的影响。

---

4. 优势与挑战

优势

• 低成本：相比传统监测系统（如光纤光栅网络），硬件成本降低50%以上。
• 易部署：无需复杂布线，适合偏远地区或难以施工的桥梁。
• 实时性：支持云端/移动端可视化，便于管理人员快速响应。

挑战

• 数据精度：轻量化传感器可能牺牲部分精度，需通过算法补偿。
• 环境干扰：温度变化、电磁干扰可能影响无线传输稳定性。
• 长期可靠性：低功耗设备的电池寿命和抗老化能力需优化。

---

5. 案例参考

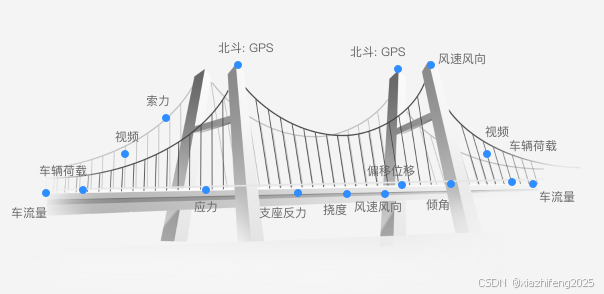

• 挪威某悬索桥：采用基于LoRa的无线加速度计网络，监测主梁振动，数据通过4G回传至云端分析。
• 中国港珠澳大桥：在部分区段部署MEMS传感器+边缘计算节点，实现裂缝扩展的实时预警。
• 美国伊利诺伊州桥梁：利用无人机定期投放临时传感器，形成周期性轻量化监测体系。

---

6. 未来趋势

• 数字孪生整合：将轻量化监测数据与BIM模型结合，实现动态仿真。
• 5G+AI融合：利用5G超低时延特性，支持高频率数据采集与实时决策。
• 群体智能：通过多桥梁数据共享，构建区域桥梁健康评估网络。

---

通过轻量化监测技术，桥梁管理者可以以更低成本实现“感知-分析-预警”的闭环，为基础设施的智能化运维提供新思路。
