《游戏脚本的设计与开发》-(RPG部分)3.1 RPG地图到底怎么做？

最新推荐文章于 2025-03-31 11:41:17 发布

y13156556583

最新推荐文章于 2025-03-31 11:41:17 发布

阅读量767

点赞数

分类专栏：《游戏脚本的设计与开发》-(RPG部分)3.1 RPG地图到底怎么做？

《游戏脚本的设计与开发》-(RPG部分)3.1 RPG地图到底怎么做？专栏收录该内容

1 篇文章

订阅专栏

http://blog.csdn.net/lufy_legend/article/details/17417085

话说好久没有更新博客了，其实这段时间主要是工作忙，没时间。那又是什么刺激了我呢，为什么又有时间了呢？原因有两个，

第一个，前两天看到一款战棋网游《三国志を抱く》，这款游戏和我在家偷摸儿设想的游戏竟然出奇的相同，原来我一直想要做的事儿，在我还在抱怨没有时间的时候，已经被其他人做了，这着实让人感慨，也极其让人不爽。这也让我觉得，我再不做点儿什么的话，自己可能会遇到更不爽的事儿。

有句话说的好，时间就像海绵里的水，挤一挤总是有的，当然时间也像？？，好了，当我没说。于是我从犄角旮旯里挤出来了点儿（除了从睡觉的时间挤还能从哪里挤啊...），跟各位在这里侃一侃大山。

第二个，就是引擎1.8.5发布了，下周的某天会接着发布1.8.6，正好宣传一下。

终于啰嗦完了，下面开始干正事儿。

由于战棋脚本部分写的比较早，用的是lufylegend1.7.7版，很多新功能，比如自定义事件，mvc框架等都还没有添加，所以打算抽时间把战棋部分重构一下。

在重构这段时间，我就先跳过战棋部分，直接从下一个比较大的模块，RPG模块开始写了。

我之前也写过一个短篇系列《零基础开发RPG游戏开源讲座》，介绍的也比较简单，这次我会更深入也更具体的介绍一下RPG游戏的开发过程。

游戏嘛，首先得有画面吧，所以本篇还是先来研究一下地图到底怎么做。

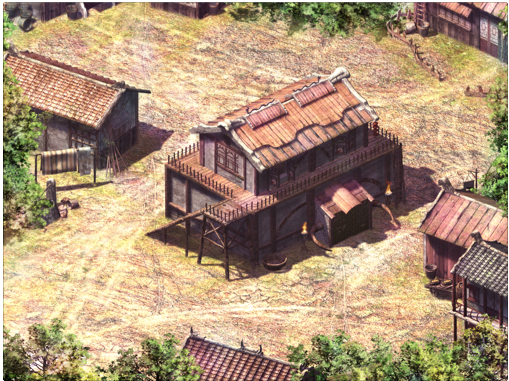

一张地图，可能是由一张大图组成的，如下

也可能是由一些小图块儿组成，如下

本次来研究一下如何开发一个两种情况都可用的地图系统。

原理很简单，将大地图也看作小地图块儿就可以了，比如设定一个数组，里面装有一些小地图块儿。

［
［地图块1,地图块2,地图块3］,
［地图块4,地图块5,地图块6］
］

一张大地图的时候，就是一种特殊情况，如下

［
［地图块1］
］

当然，一张地图，不能只有图片，还要有地形。在《零基础开发RPG游戏开源讲座》里，每个小地图块和一个地形坐标是一一对应的，其实这不是必须的，比如上面的几张小图块儿图片

用它们来拼接地图的话，就不需要和地形坐标一一对应了，也就是说图片只是用来显示的，和地形并无关联。

如此，我们就可以设计下面一个地图文件

[javascript]view plaincopy

 {
     width:1280
     ,height:720
     ,data:[
         [0,0,0......]
         ,[0,0,0......]
         ......
     ]
     ,pieceWidth:1280
     ,pieceHeight:720
     ,imgs:[
         [{img:"map-1",rect:[0,0],path:"map-1.png"},{img:"map-2",rect:[0,0],path:"map2.png"},......]
         ,[{img:"map-1",rect:[0,0],path:"map-1.png"},{img:"map-2",rect:[0,0],path:"map2.png"},......]
         ......
     ]
 }

其中，各个变量含义如下

[javascript]view plaincopy

 width：地图的有效宽度
 height：地图的有效高度
 data：地图的地形数组，结合地图的有效宽度和高度，就可以计算出，地形数组的一个单位的大小
 pieceWidth：地图块儿的宽度
 pieceHeight：地图块儿的高度
 imgs：地图块儿数组

有了这个定义，地图层的显示，我们就可以这么写

[javascript]view plaincopy

 MapView.prototype.mapLayerInit=function(){
     var self = this;
     //获取地图定义
     var map = self.model.map;
     for(var i=0;i<map.imgs.length;i++){
         for(var j=0;j<map.imgs[i].length;j++){
             var imgObj = map.imgs[i][j];
             var bitmap = new LBitmap(new LBitmapData(LMvc.datalist[imgObj.img],imgObj.rect[0],imgObj.rect[1],map.pieceWidth,map.pieceHeight));
             bitmap.x = j*map.pieceWidth;
             bitmap.y = i*map.pieceHeight;
             self.mapLayer.addChild(bitmap);
         }
     }
     //地图点击事件
     self.mapLayer.addEventListener(LMouseEvent.MOUSE_UP, self.controller.mapClick);
 };

代码解析：

首先获取小地图块儿数组，循环二维数组，将所有小地图块儿添加到地图层的相应的位置上，这样就组成一张完整的地图了。

注：此处当然还可以优化，本次只将实现，优化处理下次会介绍。

地形部分，其实没有必要显示到页面上的，但是为了便于大家理解，我把地形以网格的形势显示到画面上，如下

[javascript]view plaincopy

 MapView.prototype.gridLayerInit=function(){
     var self = this;
     var map = self.model.map;
     var grids = map.data;
     var stepWidth = map.width/grids[0].length;
     var stepHeight = map.height/grids.length;
     self.controller.stepWidth = stepWidth;
     self.controller.stepHeight = stepHeight;
     self.gridLayer.graphics.add(function (){
         var c = LGlobal.canvas;
         c.beginPath();
         c.strokeStyle = "#000000";
         for(var i=1;i<grids.length;i++){
             c.moveTo(0,stepHeight*i);
             c.lineTo(map.width,stepHeight*i);
         }
         for(var i=1;i<grids[0].length;i++){
             c.moveTo(stepWidth*i,0);
             c.lineTo(stepWidth*i,map.height);
         }
         c.stroke();

         c.beginPath();
         c.fillStyle = "#FF0000";
         for(var i=0;i<grids.length;i++){
             for(var j=0;j<grids[i].length;j++){
                 if(grids[i][j] == 0)continue;
                 c.rect(stepWidth*j+stepWidth*0.25, stepHeight*i+stepHeight*0.25, stepWidth*0.5, stepHeight*0.5);
             }
         }
         c.fill();
     });
 };

代码解析：

graphics.add函数是在lufylegend.js引擎中使用canvas原生的绘图处理，graphics的相关使用请看官方API文档。

上面代码将地形以网格的形式画到了网格层上，并且当地形不可移动的时候，在网格层上加上了红色的矩形方框。

这两部分的效果如下图

RPG游戏怎么会没有角色上阵呢，下面我利用LAnimationTimeline来创建一个角色类Character，然后用它来新建一个角色添加到地图上。

[javascript]view plaincopy

 MapView.prototype.charaLayerInit=function(){
     var self = this;
     var map = self.model.map;
     var grids = map.data;
     var stepWidth = map.width/grids[0].length;
     var stepHeight = map.height/grids.length;

     var chara = new Character(LMvc.datalist["hero"],stepWidth,stepHeight);
     chara.setCoordinate(20*stepWidth,8*stepHeight);
     self.charaLayer.addChild(chara);
     self.hero = chara;
 };

代码解析：

Character类待会儿随代码下载。

本次主要介绍地图相关的处理，所以上面只是简单创建了一个角色，后续扩展等后面再详细讲。

加入角色后，效果如下

接着当然要有寻路和移动了，我在《(战棋部分) 战场上的寻路和移动》里面提供了一个A*寻路的类LStarQuery，这里可以直接拿来用了。用法很简单，大家可以到前面的文章里看一下。

在RPG游戏里，人物移动的时候，实际上是地图在移动，就是当人物移动的时候，同时改变地图层坐标，具体实现如下

[javascript]view plaincopy

 MapController.prototype.mapMove=function(){
     var self = this;
     var map = self.model.map;
     //根据地图缩放比例，重新计算缩放后的地图大小
     var w = map.width*self.view.baseLayer.scaleX;
     var h = map.height*self.view.baseLayer.scaleY;
     //根据地图缩放比例，重新计算地图的实际显示范围
     var showW = LGlobal.width/self.view.baseLayer.scaleX;
     var showH = LGlobal.height/self.view.baseLayer.scaleY;
     if(w > LGlobal.width){
         //移动人物层，保持角色的x始终处在地图中央
         self.view.charaLayer.x  = showW*0.5 - self.view.hero.x;
         if(self.view.charaLayer.x > 0){
             self.view.charaLayer.x = 0;
         }else if(self.view.charaLayer.x < showW - map.width){
             self.view.charaLayer.x = showW - map.width;
         }
     }else{
         self.view.charaLayer.x = 0;
     }
     if(h > LGlobal.height){
         //移动人物层，保持角色的y始终处在地图中央
         self.view.charaLayer.y  = showH*0.5 - self.view.hero.y;
         if(self.view.charaLayer.y > 0){
             self.view.charaLayer.y = 0;
         }else if(self.view.charaLayer.y < showH - map.height){
             self.view.charaLayer.y = showH - map.height;
         }
     }else{
         self.view.charaLayer.y = 0;
     }
     //保持其他层的坐标和人物层一致
     self.view.mapLayer.x = self.view.gridLayer.x = self.view.maskLayer.x = self.view.charaLayer.x;
     self.view.mapLayer.y = self.view.gridLayer.y = self.view.maskLayer.y = self.view.charaLayer.y;
 };
