PADS VX2.1 3D显示为灰色解决办法

已于 2024-03-13 11:06:53 修改
阅读量1.5k 收藏 10
点赞数 9
文章标签： 硬件工程
于 2024-03-13 11:03:57 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/y1807088302/article/details/136657642
版权

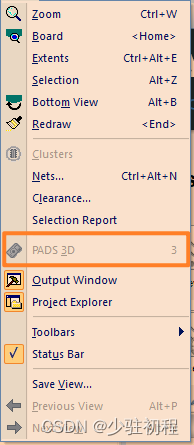

如图所示,无法进入3D模式

解决办法:

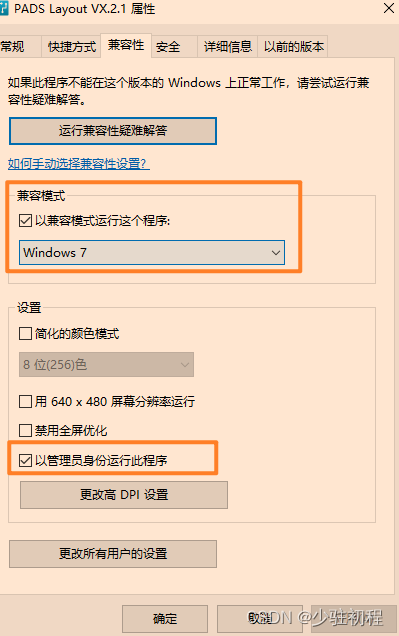

右键layout文件,属性选择兼容模式运行,选择Window7,勾选管理员身份运行此程序

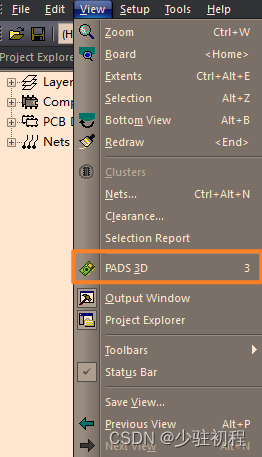

再次进入layout即可显示3D了

亲测PADS VX2.1 其他版本应该也可以用吧,没有测试过.
