PADS VX2.8 3D视图的查看和配置方法

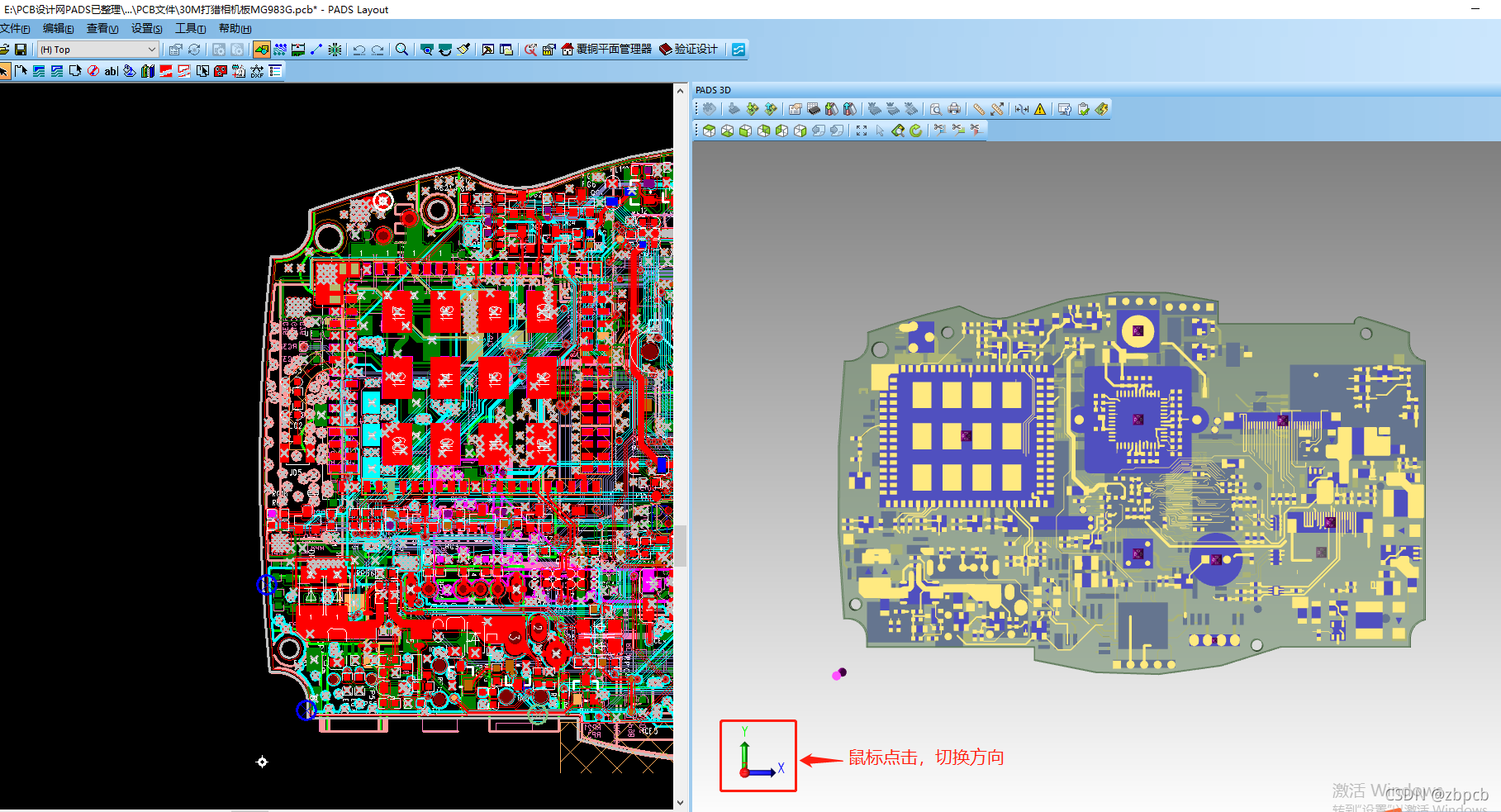

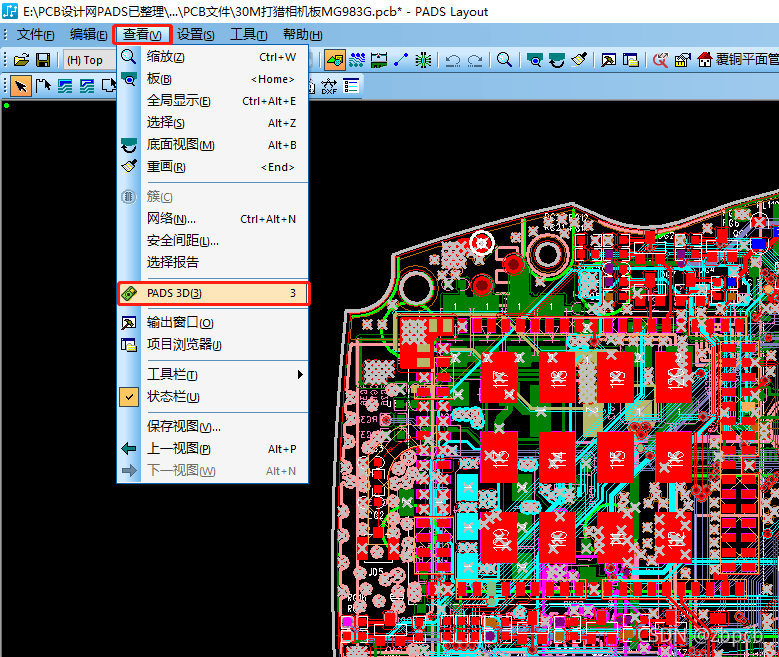

在完成PCB设计后，想要观看整板的3D视图效果，该如何操作？打开PADS layout并加载好一份PCB文件，点击“查看”→“PADS 3D”（快捷方式“3”），此时layout界面一分为二，左边为PCB，右边为3D视图，通过点击左下方的坐标轴查看不同方向的3D视图。操作如下图所示：

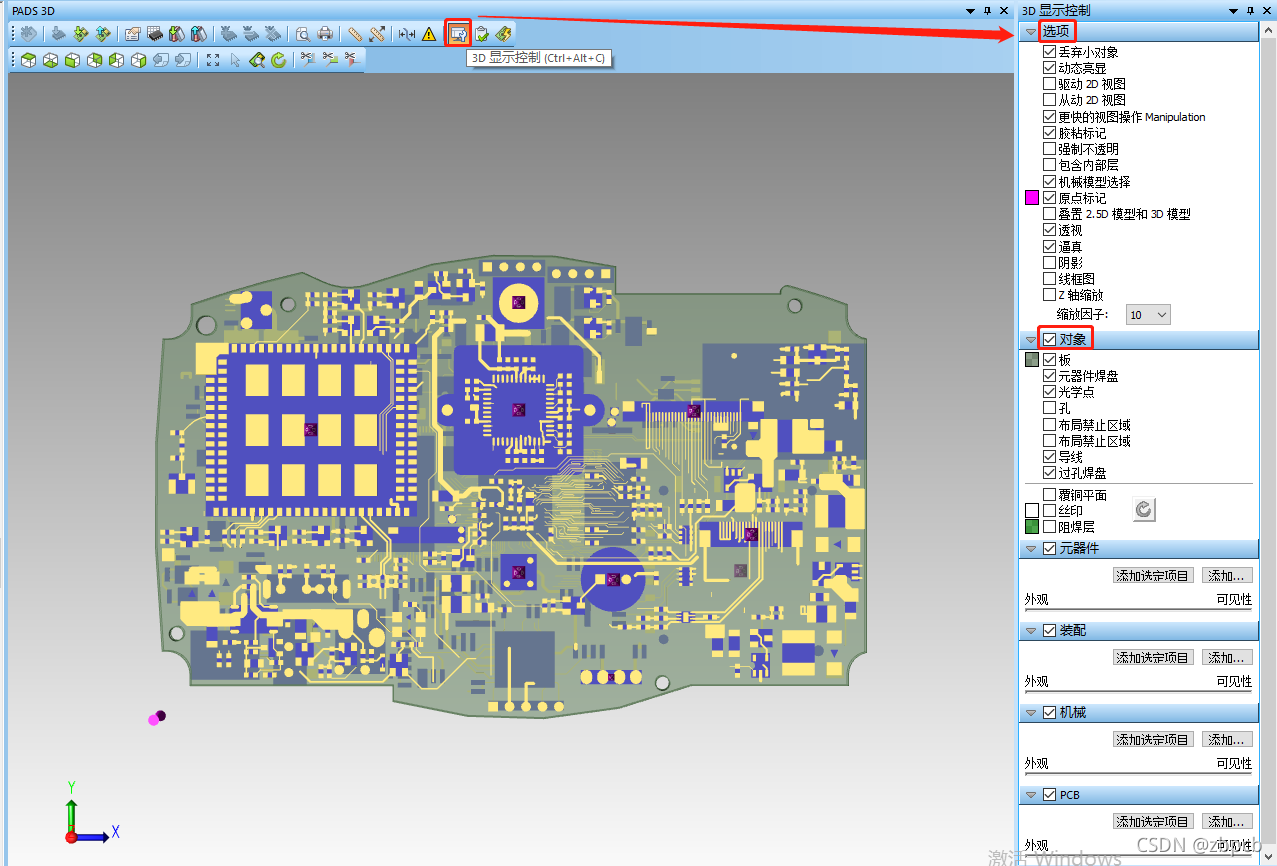

 在3D显示界面，点击“3D显示控制”（快捷方式“Ctrl+Alt+C”）打开“3D显示控制”窗口，通过勾选√“选项”和“对象”来选择3D的显示与隐藏效果，这里就不一一演示了。操作如下图所示：

 以上便是3D视图的查看和配置方法
