AD（AltiumDesigner）封装导入allegro生成allegro封装

AD（AltiumDesigner）封装导入allegro生成allegro封装

貌似PCB的封装问题是一个无尽话题，为了简单我总是想找捷径（主要还是太懒了），因为也是近期才开始学习使用allegro进行PCB设计，在最近的一个设计中，很多器件封装allegro中都没有，一个一个画感觉很费时间，但是在AD（AltiumDesigner）的封装库中是有的，于是便想着AD的封装库能不能倒入到allegro中，在参考了网上一些方法之后，终于成功了，现将步骤记录如下：

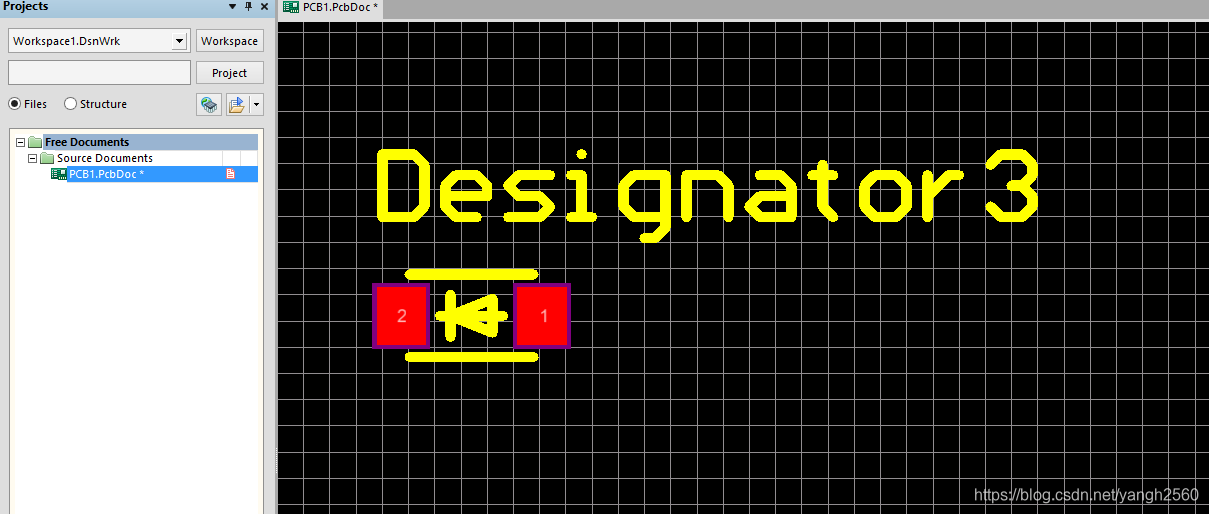

1、首先新建AD的PCB文件，然后将要导入的封装先放置到这个PCB文件中(注：这里要注意，AD的这个封装首先名字不能含中文，建议这个封装所有的相关属性都不含中文，否则导入allegro后会出各种各样的问题，以致最后无法生成cadence库//此段批注写于20220413晚)，这里以一个SOD-123F封装为例：

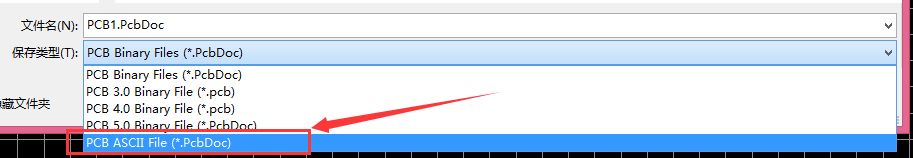

2、然后将这个pcb文件保存为"PCB ASCII File"这种格式的文件，注意保存到纯英文路径下：

3、打开Allegro PCB，新建一个.b
