现象

ble设备发送数据帧超过20字节后，手机无法接收到数据。

原因

在低功耗蓝牙连接中，属性协议默认的MTU长度为23字节。按照1个字节的类型操作码(六种基本操作：请求、响应、命令、指示、确认、通知)以及最少2个字节操作句柄(16BitsUUID)算，数据传输字节最多不超过20字节。在两个设备连接初期，谁也不知道对方底细，因此数据交换严格按照默认MTU来，即MTU为23字节。

如果设备想要发送更大的数据包，那么它就要协商一个更长的MTU。只有客户端可以发起这种请求。客户端的请求包含客户端接收的MTU长度；服务器请求则包含服务器接受的MTU长度。对于同时是是客户端服务器的设备而言，二者提供的接收MTU长度中较小的那个即是连接将会使用的MTU长度。

解决

  • 设备端修改MTU长度

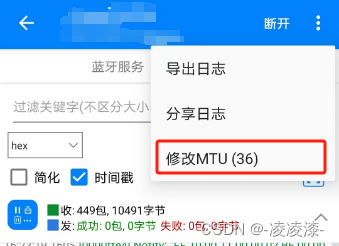

  • 手机端修改MTU长度
    在这里插入图片描述
    在这里插入图片描述
