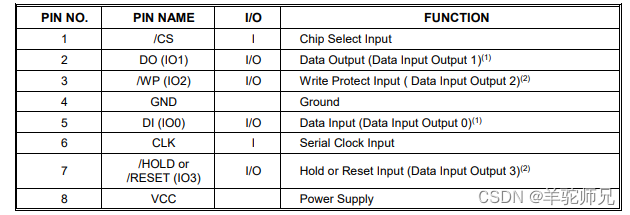

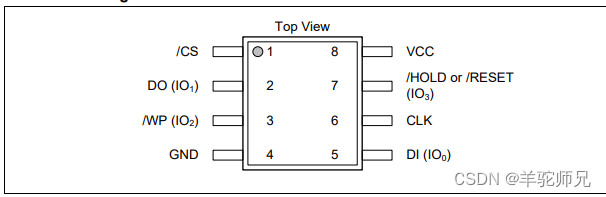

W25Q128芯片引脚详细解析

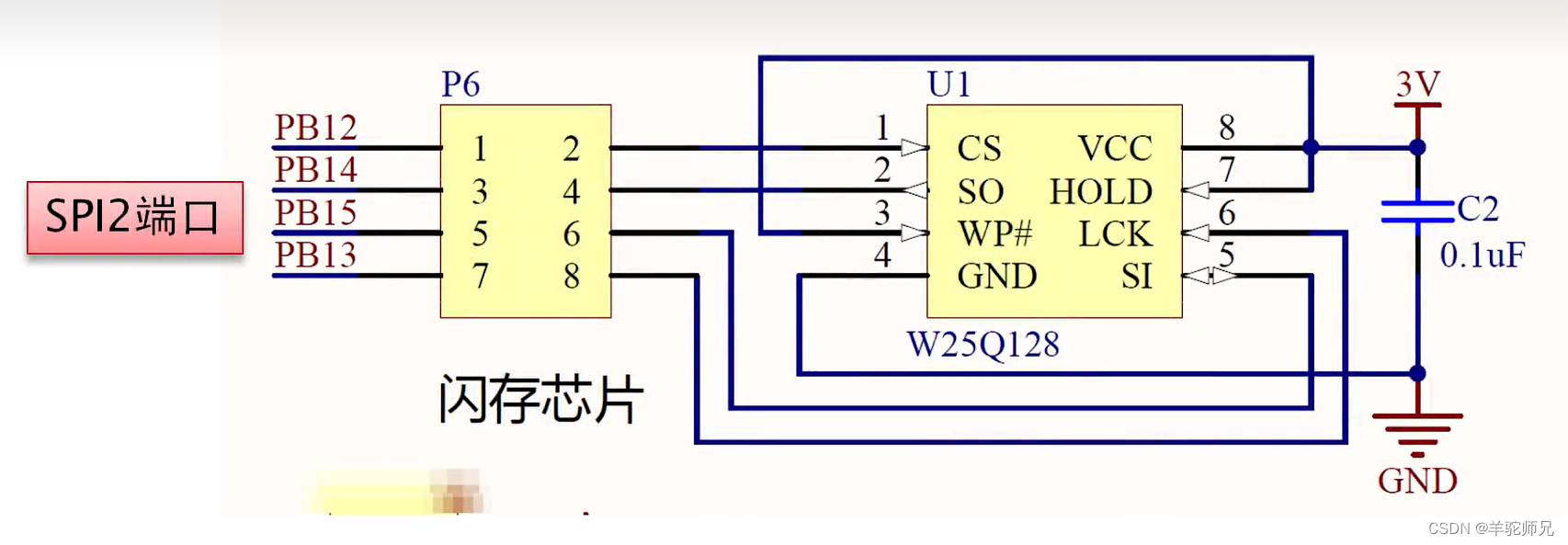

第1脚CS是SPI总线的片选使能接口,SPI总线支持在一条总线上连接多个芯片,为了区分当前通信的是哪个芯片,就为每个芯片连接一个独立的CS片选接口,单片机想和哪个芯片通信,就向哪个芯片的CS引脚输出低电平。

第2脚D0是SPI总线的数据输出接口。

第3脚WP是硬件写保护接口,当向此引脚输入低电平,芯片将禁止写入数据。反之,可正常写入数据。

第4脚GND是公共地。

第5脚DI是SPI总线的数据输入接口。

第6脚CLK是SPI总线的时钟输入接口。

第7脚HOLD是状态保持接口。当向此引脚输入低电平,芯片将禁止任何操作,当向此引脚输入高电平,可正常操作芯片。

第8脚VCC是电源供电接口,输入2.7-3.6V的电源。

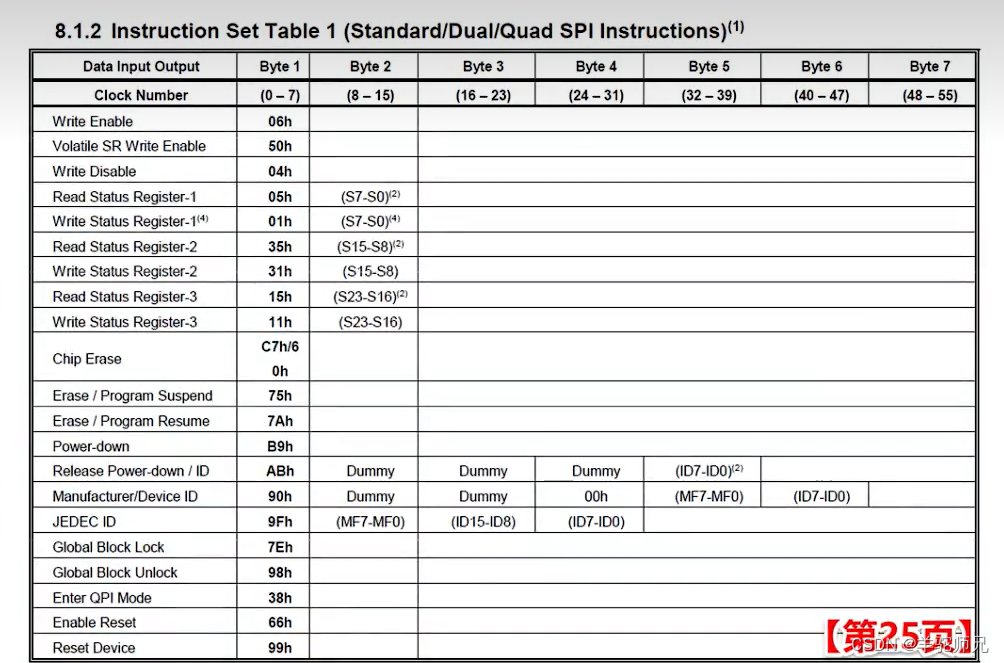

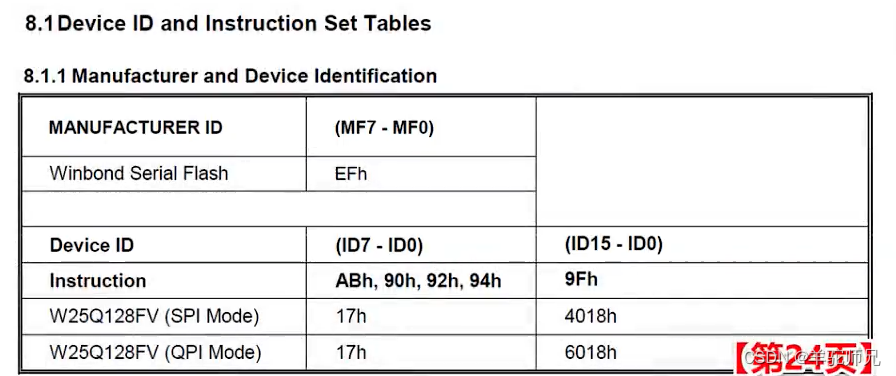

厂商代码:EFh,也就是16进制的0xEF

型号代码:0x17
