LCD驱动使用的3-line SPI和4-line SPI

0 Preface/Foreword

在做LCD显示项目时候，需要驱动一个LCD，那么就会接触到LCD驱动接口，常用的有8080，QSPI，3-line SPI，4-line SPI。

下面将以实际案例来介绍3-line 和 4-line SPI接口。

LCD驱动接口中的SPI和标准的SPI接口有没有异同点？

0.1 Terms

CPOL：时钟极性，表示SPI空闲时电平

CPHA：时钟相位，表示采样是哪个边沿，上升沿（第一个边沿）还是下降沿（第二个边沿）。

1 3-line SPI

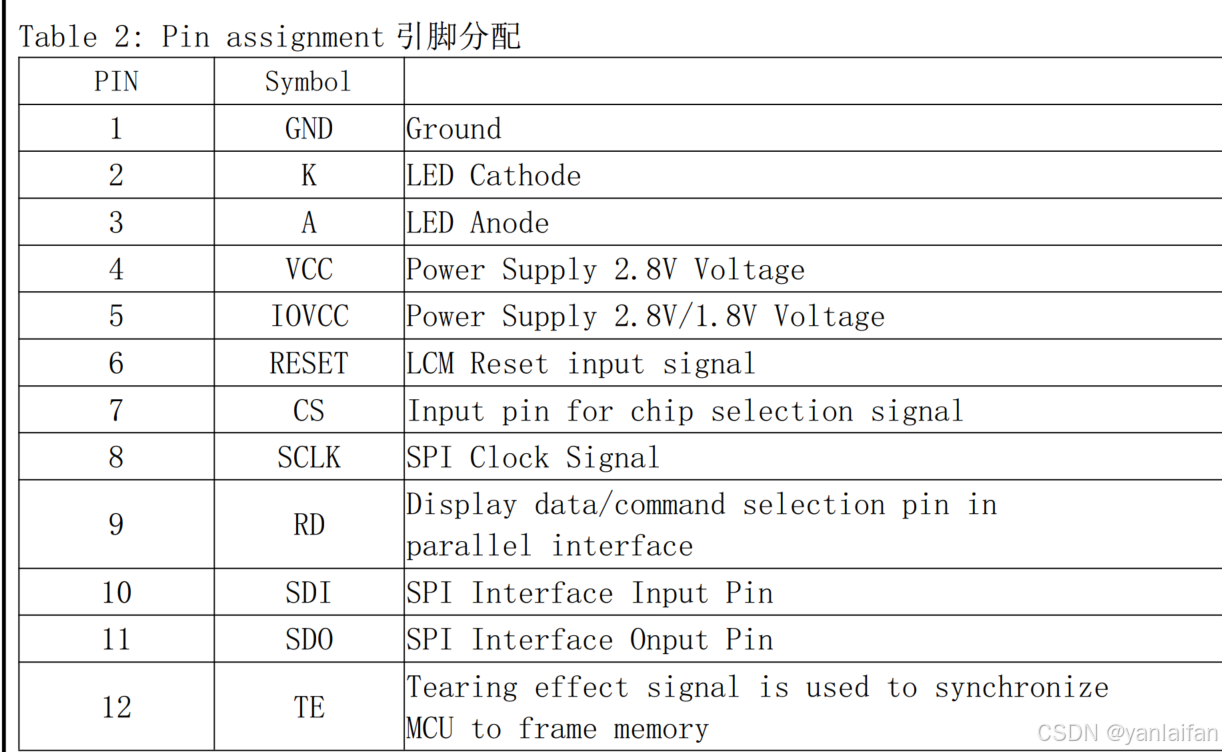

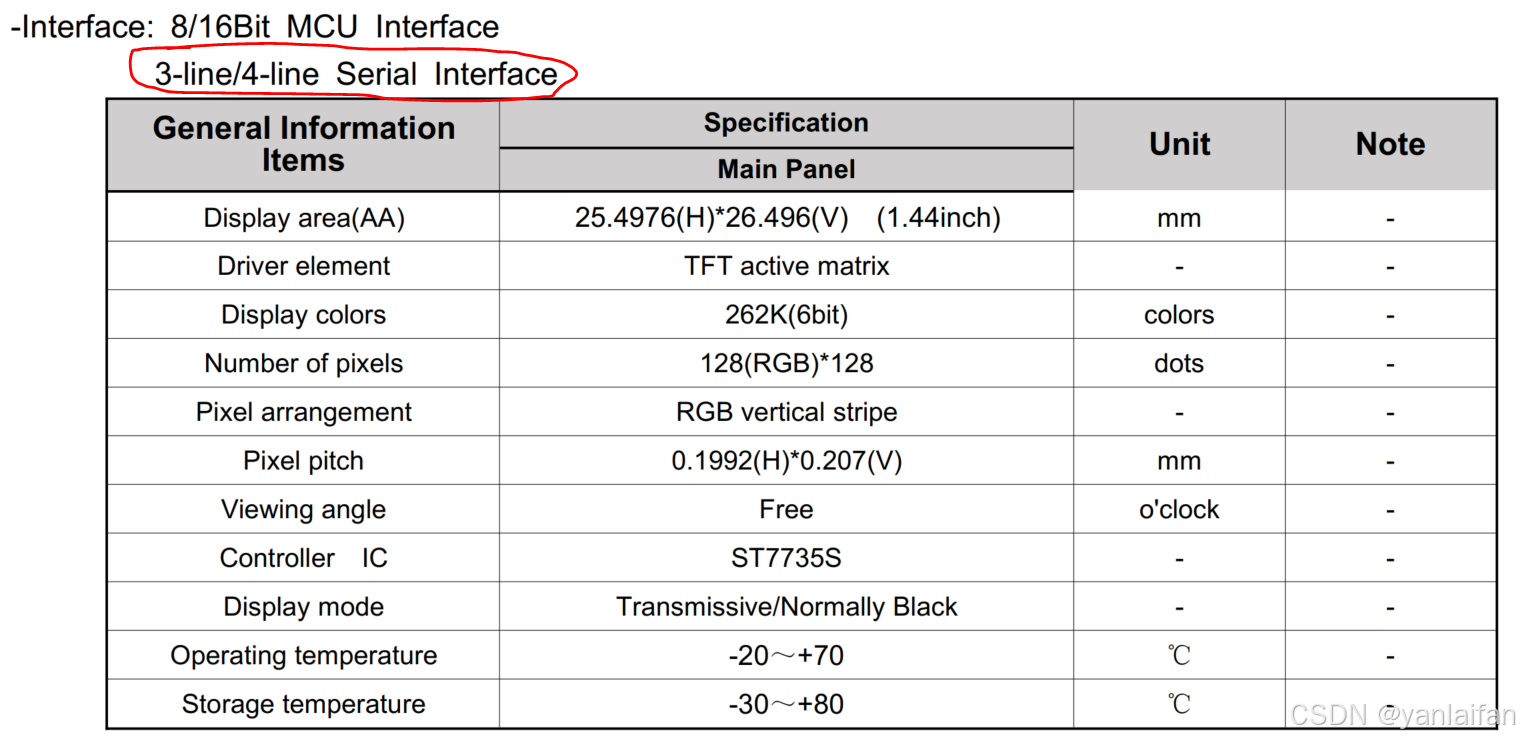

1.1 ST7735S

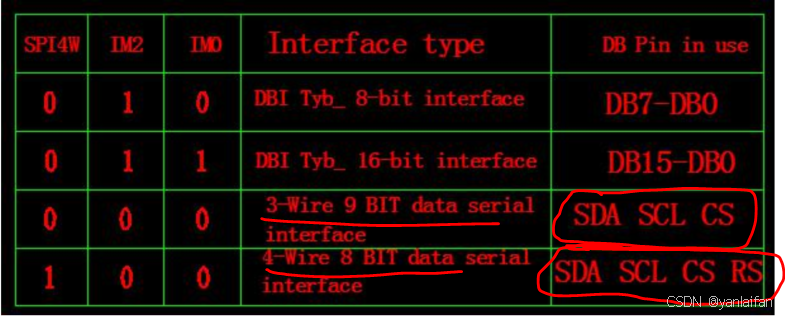

这里的3线和4线，主要是总共的信号线，不是只数据线：

3线：一帧数据，包含9bits，其中最高位标识命令还是数据

• CLK
• SDA
• CS

4线：一帧数据，包含8bits，命令和数据由另外一个信号线指示。

• CLK
• SDA
• CS
• SEL：区分命令和数据

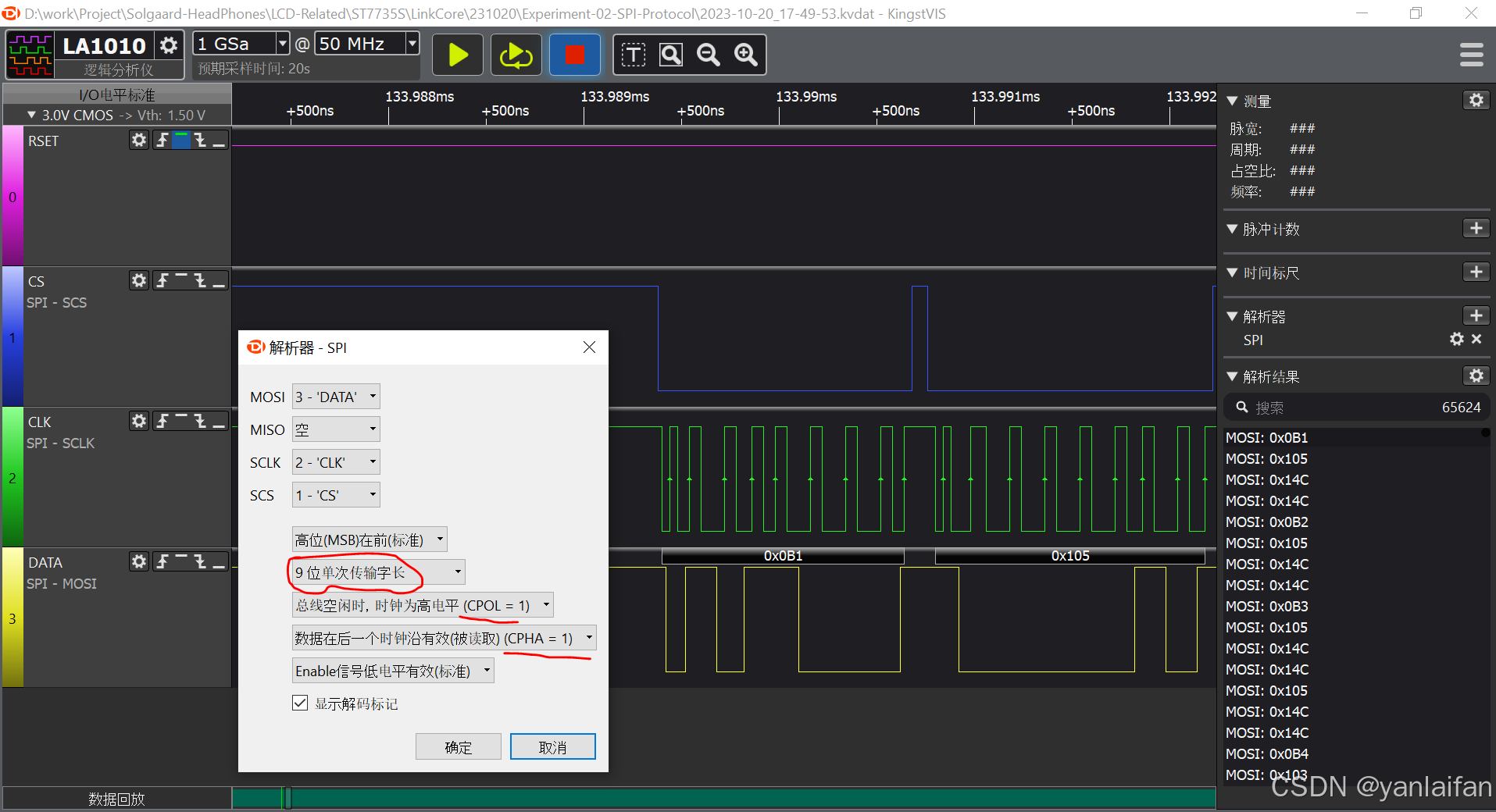

如下为3线9bits数据格式：

在代码实现的时候，一帧数据就是按照9-bit来发送。

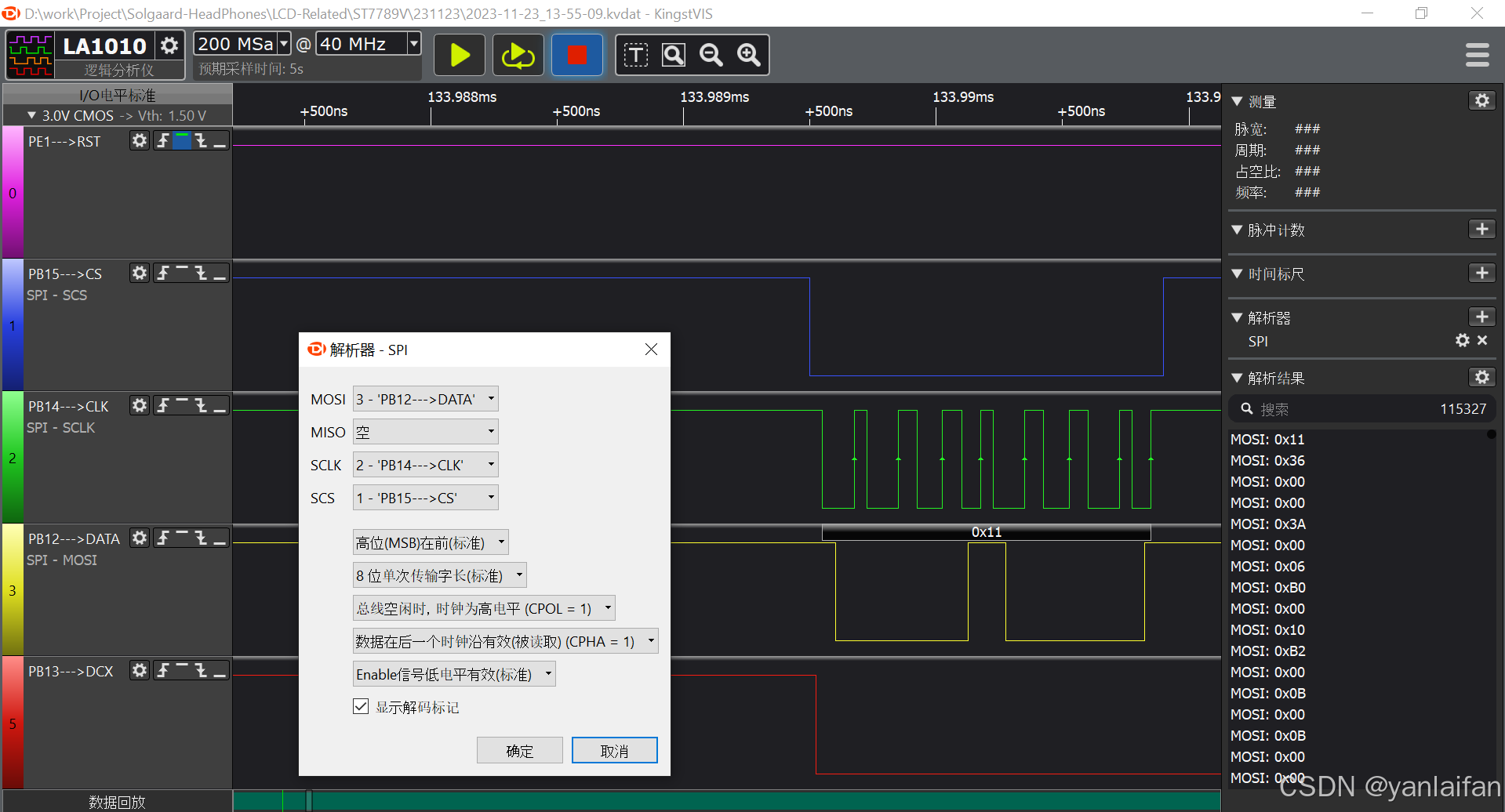

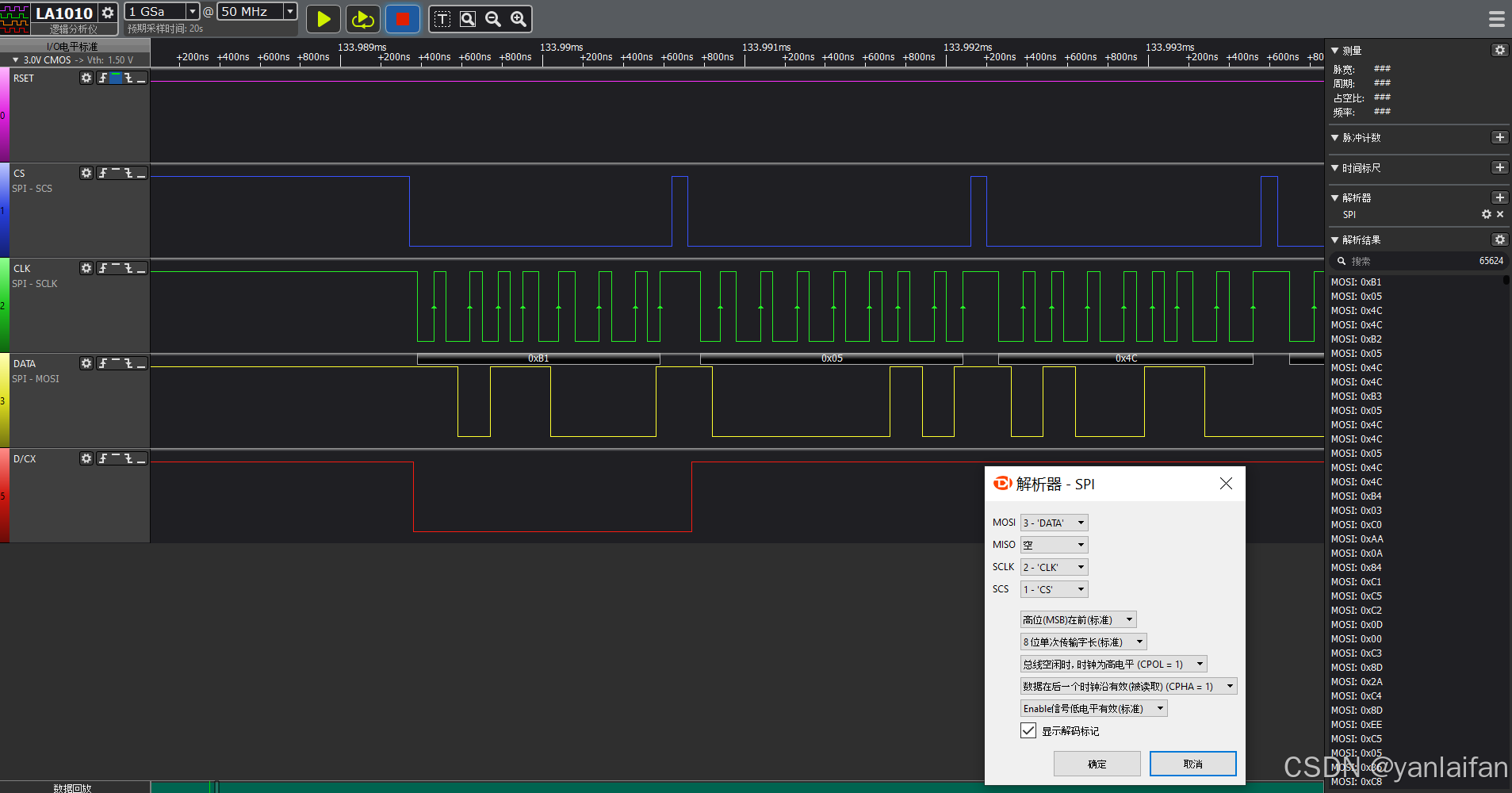

2 4-line SPI

D/CX高低电平：

• 高电平：数据
• 低电平：命令

2.1 ST7735S

2.2 ST7789V
