使用Protocol Buffers入门四步骤

Protocol Buffers(简称protobuf)是谷歌的一项技术,用于将结构化的数据序列化、反序列化,经常用于网络传输。

protobuf是谷歌的Protocol Buffers的简称,用于结构化数据和字节码之间互相转换(序列化、反序列化,即实现从结构体转换为字节流(编码,向LIS发送消息时使用)以及从字节流转换为结构体(解码,从LIS接收消息时使用)的功能。),一般应用于网络传输,可支持多种编程语言。

这货实际上类似于XML生成和解析,但protobuf的效率高于XML,不过protobuf生成的是字节码,可读性比XML差。类似的还有json、Java的Serializable等。

protobuf支持各种语言。本文以Java为例,简单介绍protobuf如何使用。其他语言使用方法类似。

首先需要下载:

http://download.csdn.net/download/xiao__gui/7586617

解压后有两个文件:protobuf-java-2.5.0.jar和protoc.exe。

protobuf-java-2.5.0.jar即protobuf所需要的jar包,如果用maven的话可以无视这个文件;

protoc.exe是protobuf代码生成工具。

第一步:定义数据结构

首先要定义protobuf的数据结构,这里要写一个.proto文件。这个文件有点类似于定义一个类。例如定义一个Person,保存文件PersonMsg.proto(注意文件名和里面的message名不要一样)。

[plain] view plain copy
 在CODE上查看代码片派生到我的代码片
  1. message Person {
  2.
  3.     // ID(必需)
  4.     required int32 id = 1;
  5.
  6.     // 姓名(必需)
  7.     required string name = 2;
  8.
  9.     // email(可选)
  10.     optional string email = 3;
  11.
  12.     // 朋友(集合)
  13.     repeated string friends = 4;
  14. }

上面的1、2、3、4是unique numbered tag,是一个唯一标识。

上面的例子中定义了一个非常简单的数据结构,当然还可以定义更复杂的结构,这里不再讨论,具体可以看官方文档。

第二步:protoc.exe生成Java代码

使用文件protoc.exe,cmd命令行运行:

protoc.exe --java_out=E:\Java PersonMsg.proto

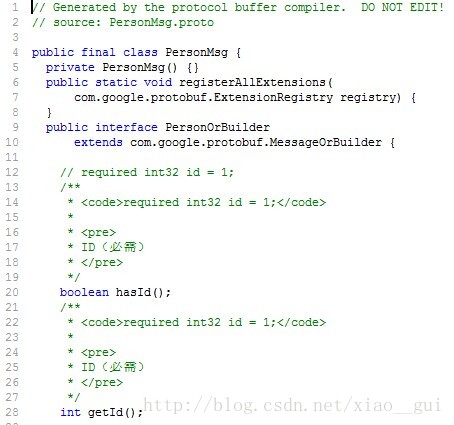

输入文件是PersonMsg.proto,也就是定义数据结构的文件;输出文件夹是E:\java,将java文件生成在E:\java中。运行命令成功后会生成PersonMsg.java:


在Eclipse中创建一个项目,将java文件拷贝到项目中。项目中需要引入protobuf-java-2.5.0.jar包。如果是maven项目则加入:

[html] view plain copy
 在CODE上查看代码片派生到我的代码片
  1. <dependency>
  2.     <groupId>com.google.protobuf</groupId>
  3.     <artifactId>protobuf-java</artifactId>
  4.     <version>2.5.0</version>
  5. </dependency>

第三步:序列化
第四步:反序列化

一般来说,序列化和反序列化是分开的。例如网络传输,由一方将数据序列化后发送给另一方来接收并解析,序列化发送和接收反序列化并不在一起。但是下面为了例子简单将二者写在同一程序中。

[java] view plain copy
 在CODE上查看代码片派生到我的代码片
  1. import java.io.ByteArrayInputStream;
  2. import java.io.ByteArrayOutputStream;
  3. import java.io.IOException;
  4. import java.util.List;
  5.
  6. public class Main {
  7.
  8.     public static void main(String[] args) throws IOException {
  9.
  10.         // 按照定义的数据结构,创建一个Person
  11.         PersonMsg.Person.Builder personBuilder = PersonMsg.Person.newBuilder();
  12.         personBuilder.setId(1);
  13.         personBuilder.setName("叉叉哥");
  14.         personBuilder.setEmail("xxg@163.com");
  15.         personBuilder.addFriends("Friend A");
  16.         personBuilder.addFriends("Friend B");
  17.         PersonMsg.Person xxg = personBuilder.build();
  18.
  19.         // 将数据写到输出流,如网络输出流,这里就用ByteArrayOutputStream来代替
  20.         ByteArrayOutputStream output = new ByteArrayOutputStream();
  21.         xxg.writeTo(output);
  22.
  23.         // -------------- 分割线:上面是发送方,将数据序列化后发送 ---------------
  24.
  25.         byte[] byteArray = output.toByteArray();
  26.
  27.         // -------------- 分割线:下面是接收方,将数据接收后反序列化 ---------------
  28.
  29.         // 接收到流并读取,如网络输入流,这里用ByteArrayInputStream来代替
  30.         ByteArrayInputStream input = new ByteArrayInputStream(byteArray);
  31.
  32.         // 反序列化
  33.         PersonMsg.Person xxg2 = PersonMsg.Person.parseFrom(input);
  34.         System.out.println("ID:" + xxg2.getId());
  35.         System.out.println("name:" + xxg2.getName());
  36.         System.out.println("email:" + xxg2.getEmail());
  37.         System.out.println("friend:");
  38.         List<String> friends = xxg2.getFriendsList();
  39.         for(String friend : friends) {
  40.             System.out.println(friend);
  41.         }
  42.     }
  43.
  44. }


作者:叉叉哥   转载请注明出处:http://blog.csdn.net/xiao__gui/article/details/36643949


protobuf是谷歌的Protocol Buffers的简称,用于结构化数据和字节码之间互相转换(序列化、反序列化),一般应用于网络传输,可支持多种编程语言。

protobuf如何使用这里不再介绍,本文主要介绍在MINA、Netty、Twisted中如何使用protobuf,不了解protobuf的同学可以去参考我的另一篇博文

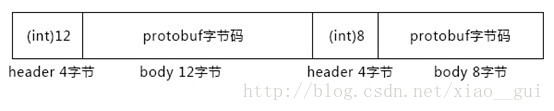

前面的一篇博文中,有介绍到一种用一个固定为4字节的前缀Header来指定Body的字节数的一种消息分割方式,在这里同样要使用到。只是其中Body的内容不再是字符串,而是protobuf字节码。


在处理业务逻辑时,肯定不希望还要对数据进行序列化和反序列化,而是希望直接操作一个对象,那么就需要有相应的编码器和解码器,将序列化和反序列化的逻辑写在编码器和解码器中。有关编码器和解码器的实现,上一篇博文中有介绍。

Netty包中已经自带针对protobuf的编码器和解码器,那么就不用再自己去实现了。而MINA、Twisted还需要自己去实现protobuf的编码器和解码器。

这里定义一个protobuf数据结构,用于描述一个学生的信息,保存为StudentMsg.proto文件:

[plain] view plain copy
  1. message Student {
  2.     // ID
  3.     required int32 id = 1;
  4.
  5.     // 姓名
  6.     required string name = 2;
  7.
  8.     // email
  9.     optional string email = 3;
  10.
  11.     // 朋友
  12.     repeated string friends = 4;
  13. }

用StudentMsg.proto分别生成Java和Python代码,将代码加入到相应的项目中。生成的代码就不再贴上来了。

下面分别介绍在Netty、MINA、Twisted如何使用protobuf来传输Student信息。

Netty:

Netty自带protobuf的编码器和解码器,分别是ProtobufEncoder和ProtobufDecoder。需要注意的是,ProtobufEncoder和ProtobufDecoder只负责protobuf的序列化和反序列化,而处理消息Header前缀和消息分割的还需要LengthFieldBasedFrameDecoder和LengthFieldPrepender。LengthFieldBasedFrameDecoder即用于解析消息Header前缀,根据Header中指定的Body字节数截取Body,LengthFieldPrepender用于在wirte消息时在消息前面添加一个Header前缀来指定Body字节数。

[java] view plain copy
  1. public class TcpServer {
  2.
  3.     public static void main(String[] args) throws InterruptedException {
  4.         EventLoopGroup bossGroup = new NioEventLoopGroup();
  5.         EventLoopGroup workerGroup = new NioEventLoopGroup();
  6.         try {
  7.             ServerBootstrap b = new ServerBootstrap();
  8.             b.group(bossGroup, workerGroup)
  9.                     .channel(NioServerSocketChannel.class)
  10.                     .childHandler(new ChannelInitializer<SocketChannel>() {
  11.                         @Override
  12.                         public void initChannel(SocketChannel ch)
  13.                                 throws Exception {
  14.                             ChannelPipeline pipeline = ch.pipeline();
  15.
  16.                             // 负责通过4字节Header指定的Body长度将消息切割
  17.                             pipeline.addLast("frameDecoder",
  18.                                     new LengthFieldBasedFrameDecoder(10485760404));
  19.
  20.                             // 负责将frameDecoder处理后的完整的一条消息的protobuf字节码转成Student对象
  21.                             pipeline.addLast("protobufDecoder",
  22.                                     new ProtobufDecoder(StudentMsg.Student.getDefaultInstance()));
  23.
  24.                             // 负责将写入的字节码加上4字节Header前缀来指定Body长度
  25.                             pipeline.addLast("frameEncoder"new LengthFieldPrepender(4));
  26.
  27.                             // 负责将Student对象转成protobuf字节码
  28.                             pipeline.addLast("protobufEncoder"new ProtobufEncoder());
  29.
  30.                             pipeline.addLast(new TcpServerHandler());
  31.                         }
  32.                     });
  33.             ChannelFuture f = b.bind(8080).sync();
  34.             f.channel().closeFuture().sync();
  35.         } finally {
  36.             workerGroup.shutdownGracefully();
  37.             bossGroup.shutdownGracefully();
  38.         }
  39.     }
  40. }

处理事件时,接收和发送的参数直接就是Student对象:

[java] view plain copy
  1. public class TcpServerHandler extends ChannelInboundHandlerAdapter {
  2.
  3.     @Override
  4.     public void channelRead(ChannelHandlerContext ctx, Object msg) {
  5.
  6.         // 读取客户端传过来的Student对象
  7.         StudentMsg.Student student = (StudentMsg.Student) msg;
  8.         System.out.println("ID:" + student.getId());
  9.         System.out.println("Name:" + student.getName());
  10.         System.out.println("Email:" + student.getEmail());
  11.         System.out.println("Friends:");
  12.         List<String> friends = student.getFriendsList();
  13.         for(String friend : friends) {
  14.             System.out.println(friend);
  15.         }
  16.
  17.         // 新建一个Student对象传到客户端
  18.         StudentMsg.Student.Builder builder = StudentMsg.Student.newBuilder();
  19.         builder.setId(9);
  20.         builder.setName("服务器");
  21.         builder.setEmail("123@abc.com");
  22.         builder.addFriends("X");
  23.         builder.addFriends("Y");
  24.         StudentMsg.Student student2 = builder.build();
  25.         ctx.writeAndFlush(student2);
  26.     }
  27.
  28.     @Override
  29.     public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) {
  30.         cause.printStackTrace();
  31.         ctx.close();
  32.     }
  33. }

MINA:

在MINA中没有针对protobuf的编码器和解码器,但是可以自己实现一个功能和Netty一样的编码器和解码器。

编码器:

[java] view plain copy
  1. public class MinaProtobufEncoder extends ProtocolEncoderAdapter {
  2.
  3.     @Override
  4.     public void encode(IoSession session, Object message,
  5.             ProtocolEncoderOutput out) throws Exception {
  6.
  7.         StudentMsg.Student student = (StudentMsg.Student) message;
  8.         byte[] bytes = student.toByteArray(); // Student对象转为protobuf字节码
  9.         int length = bytes.length;
  10.
  11.         IoBuffer buffer = IoBuffer.allocate(length + 4);
  12.         buffer.putInt(length); // write header
  13.         buffer.put(bytes); // write body
  14.         buffer.flip();
  15.         out.write(buffer);
  16.     }
  17. }

解码器:

[java] view plain copy
  1. public class MinaProtobufDecoder extends CumulativeProtocolDecoder {
  2.
  3.     @Override
  4.     protected boolean doDecode(IoSession session, IoBuffer in,
  5.             ProtocolDecoderOutput out) throws Exception {
  6.
  7.         // 如果没有接收完Header部分(4字节),直接返回false
  8.         if (in.remaining() < 4) {
  9.             return false;
  10.         } else {
  11.
  12.             // 标记开始位置,如果一条消息没传输完成则返回到这个位置
  13.             in.mark();
  14.
  15.             // 读取header部分,获取body长度
  16.             int bodyLength = in.getInt();
  17.
  18.             // 如果body没有接收完整,直接返回false
  19.             if (in.remaining() < bodyLength) {
  20.                 in.reset(); // IoBuffer position回到原来标记的地方
  21.                 return false;
  22.             } else {
  23.                 byte[] bodyBytes = new byte[bodyLength];
  24.                 in.get(bodyBytes); // 读取body部分
  25.                 StudentMsg.Student student = StudentMsg.Student.parseFrom(bodyBytes); // 将body中protobuf字节码转成Student对象
  26.                 out.write(student); // 解析出一条消息
  27.                 return true;
  28.             }
  29.         }
  30.     }
  31. }

MINA服务器加入protobuf的编码器和解码器:

[java] view plain copy
  1. public class TcpServer {
  2.
  3.     public static void main(String[] args) throws IOException {
  4.         IoAcceptor acceptor = new NioSocketAcceptor();
  5.
  6.         // 指定protobuf的编码器和解码器
  7.         acceptor.getFilterChain().addLast("codec",
  8.                 new ProtocolCodecFilter(new MinaProtobufEncoder(), new MinaProtobufDecoder()));
  9.
  10.         acceptor.setHandler(new TcpServerHandle());
  11.         acceptor.bind(new InetSocketAddress(8080));
  12.     }
  13. }

这样,在处理业务逻辑时,就和Netty一样了:

[java] view plain copy
  1. public class TcpServerHandle extends IoHandlerAdapter {
  2.
  3.     @Override
  4.     public void exceptionCaught(IoSession session, Throwable cause)
  5.             throws Exception {
  6.         cause.printStackTrace();
  7.     }
  8.
  9.     @Override
  10.     public void messageReceived(IoSession session, Object message)
  11.             throws Exception {
  12.
  13.         // 读取客户端传过来的Student对象
  14.         StudentMsg.Student student = (StudentMsg.Student) message;
  15.         System.out.println("ID:" + student.getId());
  16.         System.out.println("Name:" + student.getName());
  17.         System.out.println("Email:" + student.getEmail());
  18.         System.out.println("Friends:");
  19.         List<String> friends = student.getFriendsList();
  20.         for(String friend : friends) {
  21.             System.out.println(friend);
  22.         }
  23.
  24.         // 新建一个Student对象传到客户端
  25.         StudentMsg.Student.Builder builder = StudentMsg.Student.newBuilder();
  26.         builder.setId(9);
  27.         builder.setName("服务器");
  28.         builder.setEmail("123@abc.com");
  29.         builder.addFriends("X");
  30.         builder.addFriends("Y");
  31.         StudentMsg.Student student2 = builder.build();
  32.         session.write(student2);
  33.     }
  34. }

Twisted:

在Twisted中,首先定义一个ProtobufProtocol类,继承Protocol类,充当编码器和解码器。处理业务逻辑的TcpServerHandle类再继承ProtobufProtocol类,调用或重写ProtobufProtocol提供的方法。

[python] view plain copy
  1. # -*- coding:utf-8 –*-
  2.
  3. from struct import pack, unpack
  4. from twisted.internet.protocol import Factory
  5. from twisted.internet.protocol import Protocol
  6. from twisted.internet import reactor
  7. import StudentMsg_pb2
  8.
  9. # protobuf编码、解码器
  10. class ProtobufProtocol(Protocol):
  11.
  12.     # 用于暂时存放接收到的数据
  13.     _buffer = b""
  14.
  15.     def dataReceived(self, data):
  16.         # 上次未处理的数据加上本次接收到的数据
  17.         self._buffer = self._buffer + data
  18.         # 一直循环直到新的消息没有接收完整
  19.         while True:
  20.             # 如果header接收完整
  21.             if len(self._buffer) >= 4:
  22.                 # header部分,按大字节序转int,获取body长度
  23.                 length, = unpack(">I"self._buffer[0:4])
  24.                 # 如果body接收完整
  25.                 if len(self._buffer) >= 4 + length:
  26.                     # body部分,protobuf字节码
  27.                     packet = self._buffer[4:4 + length]
  28.
  29.                     # protobuf字节码转成Student对象
  30.                     student = StudentMsg_pb2.Student()
  31.                     student.ParseFromString(packet)
  32.
  33.                     # 调用protobufReceived传入Student对象
  34.                     self.protobufReceived(student)
  35.
  36.                     # 去掉_buffer中已经处理的消息部分
  37.                     self._buffer = self._buffer[4 + length:]
  38.                 else:
  39.                     break;
  40.             else:
  41.                 break;
  42.
  43.     def protobufReceived(self, student):
  44.         raise NotImplementedError
  45.
  46.     def sendProtobuf(self, student):
  47.         # Student对象转为protobuf字节码
  48.         data = student.SerializeToString()
  49.         # 添加Header前缀指定protobuf字节码长度
  50.         self.transport.write(pack(">I", len(data)) + data)
  51.
  52. # 逻辑代码
  53. class TcpServerHandle(ProtobufProtocol):
  54.
  55.     # 实现ProtobufProtocol提供的protobufReceived
  56.     def protobufReceived(self, student):
  57.
  58.         # 将接收到的Student输出
  59.         print 'ID:' + str(student.id)
  60.         print 'Name:' + student.name
  61.         print 'Email:' + student.email
  62.         print 'Friends:'
  63.         for friend in student.friends:
  64.             print friend
  65.
  66.         # 创建一个Student并发送给客户端
  67.         student2 = StudentMsg_pb2.Student()
  68.         student2.id = 9
  69.         student2.name = '服务器'.decode('UTF-8'# 中文需要转成UTF-8字符串
  70.         student2.email = '123@abc.com'
  71.         student2.friends.append('X')
  72.         student2.friends.append('Y')
  73.         self.sendProtobuf(student2)
  74.
  75. factory = Factory()
  76. factory.protocol = TcpServerHandle
  77. reactor.listenTCP(8080, factory)
  78. reactor.run()


下面是Java编写的一个客户端测试程序:

[java] view plain copy
  1. public class TcpClient {
  2.
  3.     public static void main(String[] args) throws IOException {
  4.
  5.         Socket socket = null;
  6.         DataOutputStream out = null;
  7.         DataInputStream in = null;
  8.
  9.         try {
  10.
  11.             socket = new Socket("localhost"8080);
  12.             out = new DataOutputStream(socket.getOutputStream());
  13.             in = new DataInputStream(socket.getInputStream());
  14.
  15.             // 创建一个Student传给服务器
  16.             StudentMsg.Student.Builder builder = StudentMsg.Student.newBuilder();
  17.             builder.setId(1);
  18.             builder.setName("客户端");
  19.             builder.setEmail("xxg@163.com");
  20.             builder.addFriends("A");
  21.             builder.addFriends("B");
  22.             StudentMsg.Student student = builder.build();
  23.             byte[] outputBytes = student.toByteArray(); // Student转成字节码
  24.             out.writeInt(outputBytes.length); // write header
  25.             out.write(outputBytes); // write body
  26.             out.flush();
  27.
  28.             // 获取服务器传过来的Student
  29.             int bodyLength = in.readInt();  // read header
  30.             byte[] bodyBytes = new byte[bodyLength];
  31.             in.readFully(bodyBytes);  // read body
  32.             StudentMsg.Student student2 = StudentMsg.Student.parseFrom(bodyBytes); // body字节码解析成Student
  33.             System.out.println("Header:" + bodyLength);
  34.             System.out.println("Body:");
  35.             System.out.println("ID:" + student2.getId());
  36.             System.out.println("Name:" + student2.getName());
  37.             System.out.println("Email:" + student2.getEmail());
  38.             System.out.println("Friends:");
  39.             List<String> friends = student2.getFriendsList();
  40.             for(String friend : friends) {
  41.                 System.out.println(friend);
  42.             }
  43.
  44.         } finally {
  45.             // 关闭连接
  46.             in.close();
  47.             out.close();
  48.             socket.close();
  49.         }
  50.     }
  51. }

用客户端分别测试上面三个TCP服务器:

服务器输出:

ID:1
Name:客户端
Email:xxg@163.com
Friends:
A
B

客户端输出:

Header:32
Body:
ID:9
Name:服务器
Email:123@abc.com
Friends:
X
Y


作者:叉叉哥   转载请注明出处:http://blog.csdn.net/xiao__gui/article/details/38864961



展开阅读全文

没有更多推荐了,返回首页
