【UML图】

统一建模语言（Unified Modeling Language，UML） 是一种标准化的建模语言，广泛用于软件工程中，用来指定、可视化、构建和记录软件系统的设计。UML图提供了多种图形化的表示方式，帮助开发者、设计师和系统分析员在不同阶段准确地表达系统的结构、行为和交互。UML包含了13种图表，主要分为结构图、行为图、交互图三大类。

一、UML图的分类

1. 结构图（Static Diagrams）：描述系统的静态结构，主要关注类、组件、对象等实体之间的关系。

   • 类图（Class Diagram）
   • 对象图（Object Diagram）
   • 组件图（Component Diagram）
   • 部署图（Deployment Diagram）
   • 包图（Package Diagram）
   • 复合结构图（Composite Structure Diagram）

2. 行为图（Behavioral Diagrams）：描述系统的动态行为，主要关注系统如何执行功能和响应事件。

   • 用例图（Use Case Diagram）
   • 状态图（State Diagram）
   • 活动图（Activity Diagram）

3. 交互图（Interaction Diagrams）：描述对象之间的交互，特别是它们如何通过消息传递协作来实现某个功能。

   • 时序图（Sequence Diagram）
   • 协作图（Communication Diagram）
   • 交互概述图（Interaction Overview Diagram）
   • 时间图（Timing Diagram）

二、UML图的详细介绍

1. 类图（Class Diagram）

类图是UML中最常用的结构图之一，主要用于描述系统的静态结构，展示系统中类的定义以及它们之间的关系（如继承、关联、依赖等）。类图通常包括以下元素：

• 类（Class）：类名、属性、方法。
• 关系：
  • 关联（Association）：表示类之间的逻辑连接，通常用直线表示。
  • 继承（Inheritance）：表示一个类继承另一个类的属性和方法，用空心箭头表示。
  • 实现（Implementation）：表示一个类实现某个接口，用虚线和空心箭头表示。
  • 依赖（Dependency）：表示类之间的依赖关系，用带箭头的虚线表示。

2. 用例图（Use Case Diagram）

用例图用于表示系统的功能需求，以及系统与外部参与者（如用户、其他系统等）之间的交互。用例图展示了系统的外部视图，强调的是功能需求和用户需求。主要包括：

• 参与者（Actor）：表示与系统交互的用户或其他系统。
• 用例（Use Case）：表示系统的功能或行为，通常用椭圆形表示。
• 关系：
  • 关联（Association）：参与者与用例之间的交互关系。
  • 包含（Include）：表示用例之间的依赖关系，用箭头标识。
  • 扩展（Extend）：表示一个用例扩展另一个用例的行为。

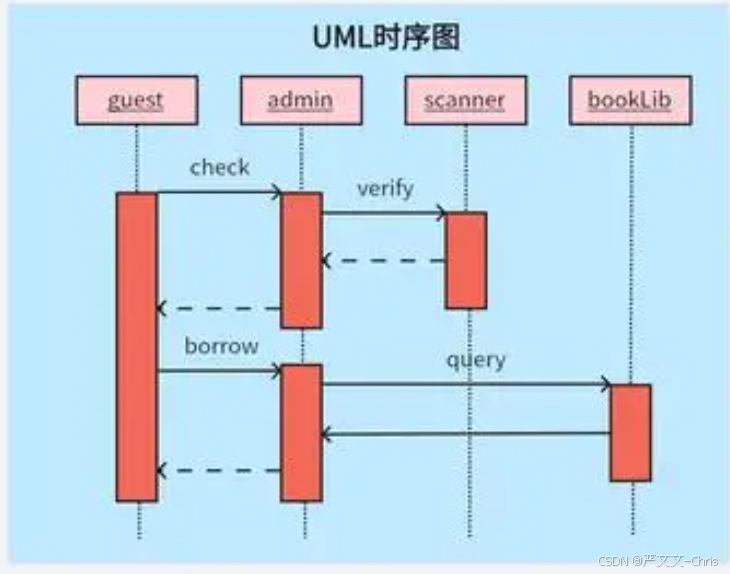

3. 时序图（Sequence Diagram）

时序图 是用于描述对象在特定时间段内的状态或条件变化的图表。时序图强调的是对象或系统在时间轴上的状态变化，而不是对象间的消息交换。它展示了一个或多个对象的状态随着时间变化的情况。
关键元素包括：

• 对象（Object）：对象在时序图中的表示，通常位于图的顶部。
• 生命线（Lifeline）：对象的存在时间，通常是垂直的虚线。
• 消息（Message）：表示对象之间的交互，通常用箭头表示消息的传递。
• 激活（Activation）：表示对象在某个时间段内执行某个方法或行为，通常用细长的矩形标记在生命线上。
•

4. 状态图（State Diagram）

状态图用于描述一个对象在生命周期内的所有状态变化，特别是与事件或操作相关的状态转换。状态图适用于需要明确状态控制的系统，比如控制系统、嵌入式系统等。关键元素包括：

• 状态（State）：表示对象的状态，通常是一个矩形框。
• 事件（Event）：引起状态转换的事件。
• 转换（Transition）：从一个状态到另一个状态的转换，通常用箭头表示。

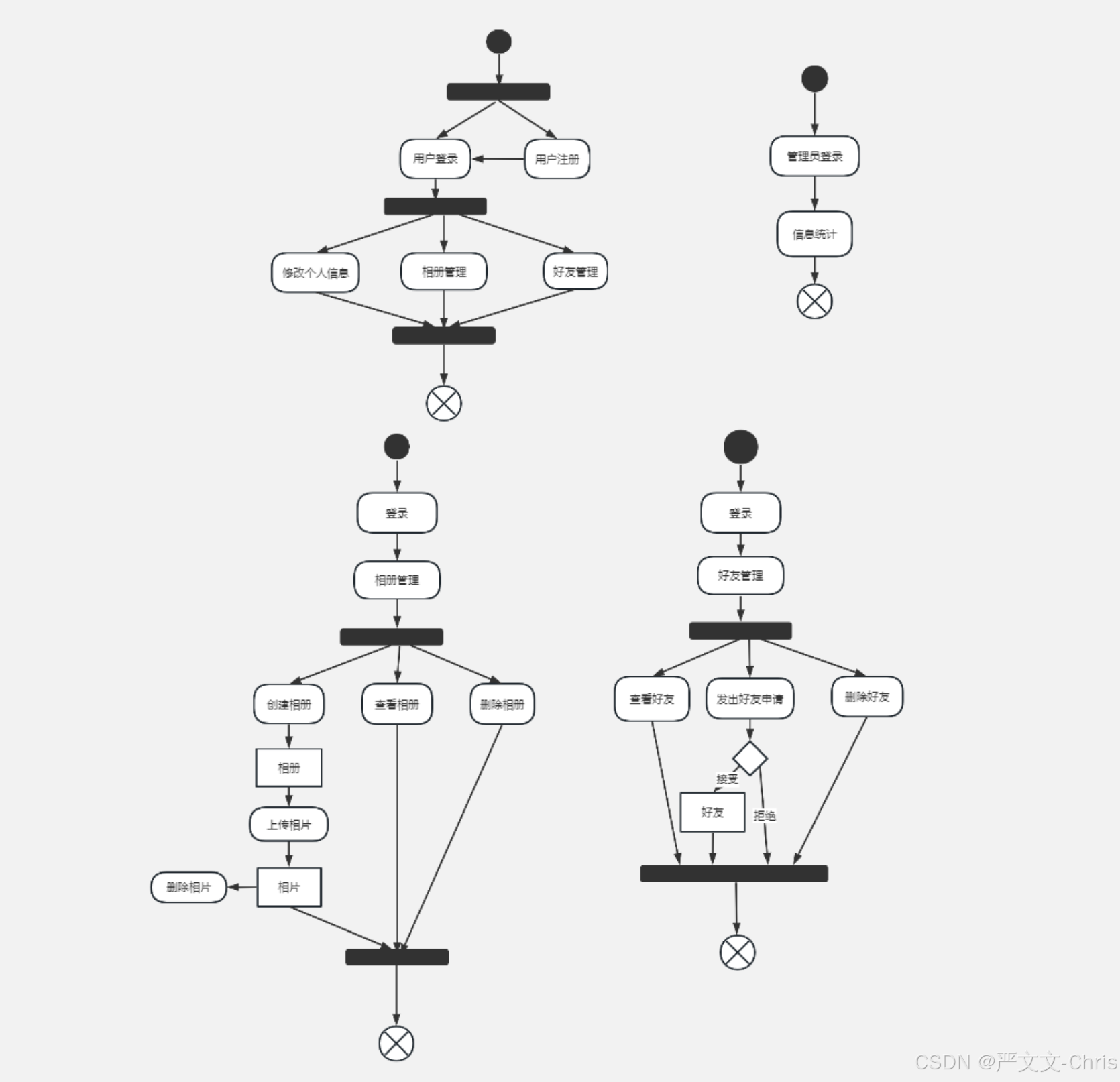

5. 活动图（Activity Diagram）

活动图用于描述系统的动态行为，尤其是在活动流和控制流方面。它可以表示单个操作的流程，也可以表示一个完整过程的执行步骤。常见元素包括：

• 活动（Activity）：表示一个操作或步骤，通常是一个矩形。
• 决策（Decision）：根据条件做出决策，通常是一个菱形。
• 分支和合并（Fork & Join）：表示并行处理的分支与合并。
• 开始和结束（Start & End）：表示活动流的开始和结束。

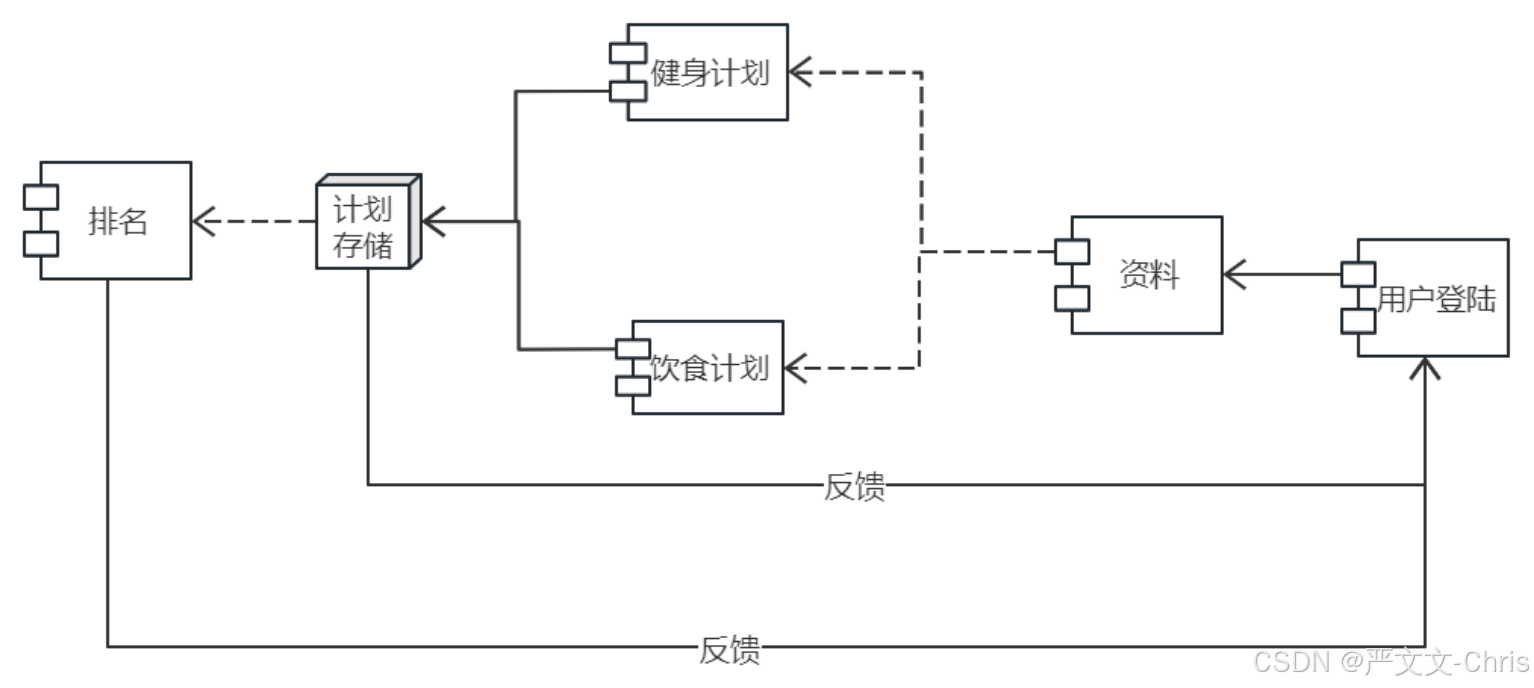

6. 组件图（Component Diagram）

组件图用于描述系统的物理组件及其相互关系，主要用于展示系统的模块化结构和组件之间的依赖。关键元素包括：

• 组件（Component）：表示一个可独立部署的模块或子系统。
• 接口（Interface）：组件暴露的功能接口，通常用小圆圈表示。
• 依赖（Dependency）：表示组件之间的依赖关系。

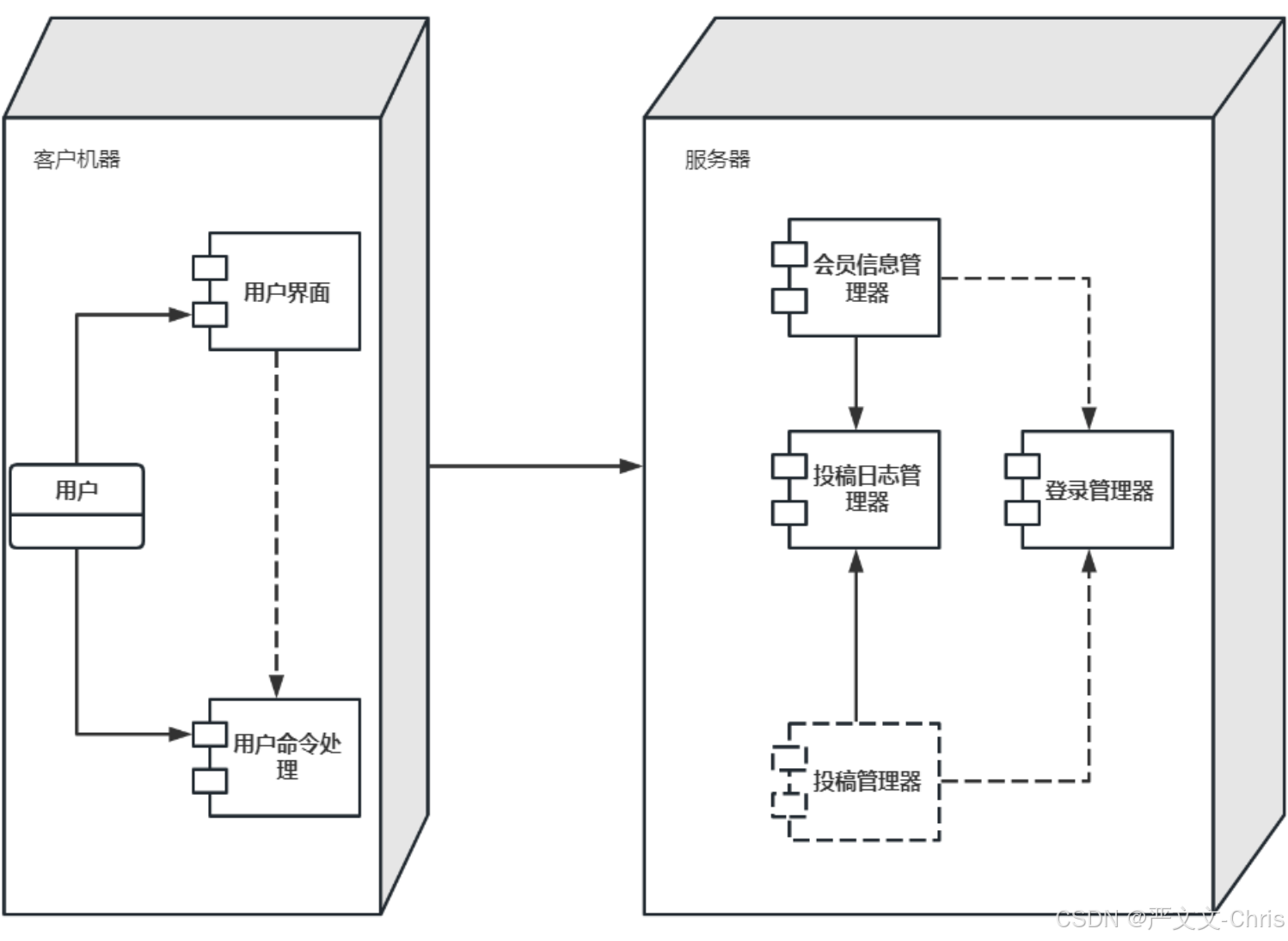

7. 部署图（Deployment Diagram）

部署图用于描述系统的物理架构，展示硬件、软件组件以及它们之间的连接。它主要关注于系统的硬件资源和它们如何支持软件的运行。常见元素包括：

• 节点（Node）：表示物理硬件（如服务器）或虚拟资源。
• 组件（Component）：表示部署在节点上的软件组件。
• 通信路径（Communication Path）：表示节点之间的连接，通常用线条表示。


8. 包图（Package Diagram）

包图用于描述系统中各个类、组件等元素如何组织在不同的包中，帮助开发者了解系统的模块化结构。关键元素包括：

• 包（Package）：表示一组相关的类或其他模型元素。
• 依赖（Dependency）：表示一个包依赖于另一个包。


9. 交互概述图（Interaction Overview Diagram）

交互概述图是一种特殊类型的活动图，用于描述多个交互图如何在系统中组合。它提供了对复杂交互流程的高级概览。

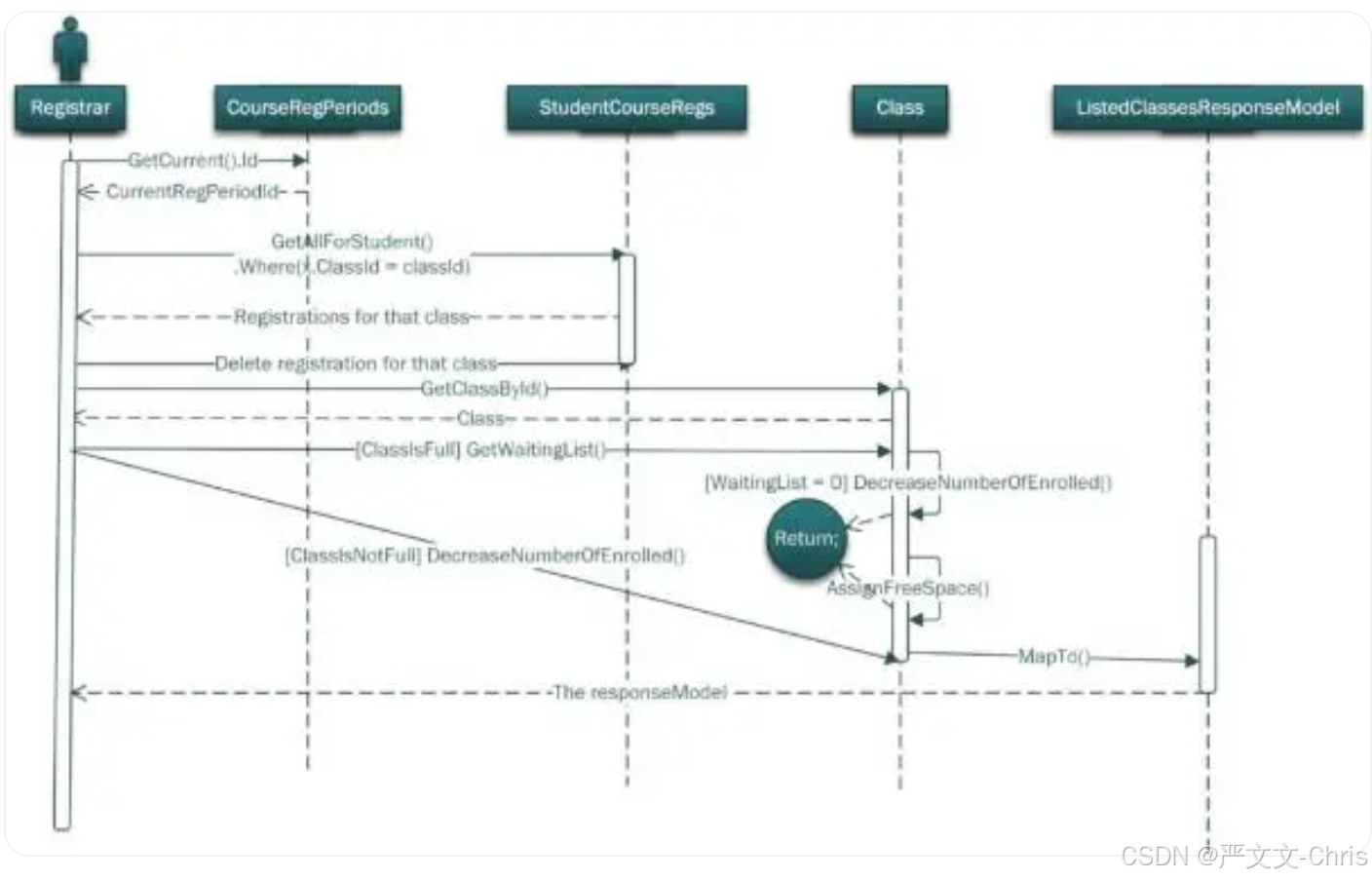

10. 序列图

是用于描述系统中各个对象或组件之间随时间变化的消息交换的图形化表示。它主要关注对象之间的交互流程，强调事件的顺序和消息的传递。序列图常用于表示系统中的动态行为，特别是当需要描述操作或功能实现时对象之间如何交互的场景。

三、UML图的应用

UML图主要用于以下几个方面：

1. 系统设计与建模：UML可以帮助开发团队设计系统架构、数据库模型、模块间的关系等。
2. 需求分析：用例图能够帮助分析并清晰地展示系统的功能需求。
3. 行为建模：状态图、活动图等能够描述系统的动态行为，帮助开发者了解系统的工作流和状态变化。
4. 交互建模：时序图、协作图等帮助开发者理解对象之间的消息流和交互过程。
5. 系统优化与重构：通过模块化和组件图，开发团队可以更好地组织代码，进行系统优化和重构。

总结

UML是一种强大的建模工具，它通过多种图表帮助软件开发人员从不同角度理解、设计和实现复杂系统。掌握不同类型的UML图并灵活运用，可以大大提高团队在需求分析、系统设计、代码实现和维护过程中的效率和准确性。

参考：https://www.processon.com/knowledge/umldiagram
