电推剪如何通过FP6277、FP6296、FP6298等升压芯片实现差异化性能提升？

差异化选型与高效电源方案设计指南

在家庭理发时，电推剪常现 “越用越慢” 的状况。剪厚发刀头卡顿，处理卷发电机嘶鸣，甚至因过热自动停机。这是由于电推剪锂电池电压（2.5V - 4.25V）难以驱动电机高效运转，且电机持续工作产热过多。​

FP6277、FP6296 、FP6298升压芯片能有效解决这些问题。FP6277 可升压，通过智能 PWM 控制稳定输出 5V 甚至更高电压（最高 5.3V），还能依温度调节电流电压，有欠压、过流、短路等保护。FP6296 输入范围 DC 2.7V - 12V，最大输出 13V，动力强劲。FP6298 具备完善过温保护机制，超温即启动保护，延长设备寿命。​

宠物美容师在连续修剪大型犬毛发时会遭遇 “续航焦虑”。FP6277 关断电流低于 1μA，可延长电池续航。FP6296 能在电池电压降低时升压至电机工作电压，维持设备稳定运行，助力宠物美容师顺利完成工作。​

• 电推剪结构原理

1、核心组成部分

电推剪主要由电机、刀头、锂电池和电路板组成。电机作为动力源，驱动刀头上下运动来实现剪切功能。刀头由可动刀片和固定刀板构成，协同完成对发丝的裁剪。

锂电池为整机供电，保障其便携性，常见为单节或双节锂电池。电路板上集成了多种关键组件，如负责控制电机启停、转速、温度等的单片机，用于实现快速充电的 Type-C 充电口，保障充电安全的充电芯片与保护芯片，以及显示电量和工作状态的 LED 指示灯。

2、工作流程：

其工作流程为锂电池供电，经升压芯片（FP6277等）升压后为电机和电路板提供合适电压，单片机(FT61E143)接收用户指令控制电机，电机驱动刀头进行剪切，同时各组件协同监控设备状态，确保安全运行。

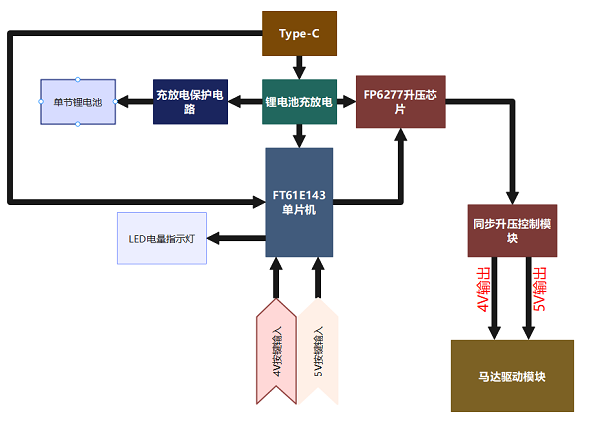

电推剪电路框架：

• 三款升压芯片在电推剪中的作用

1、FP6277的作用

适用于家用入门款电推剪，输入电压适配单节锂电池（2.4 - 4.5V），能输出 5V/3A（15W） ，效率达 93%，在理发器中一般用于升压给5V电机供电。其同步升压架构搭配 30mΩ 低阻 MOS，减少导通损耗，输入限流可调节，适配不同电池保护策略。内置软启动和多重保护（过流、过温、短路），保障使用安全。外围电路仅需 6 个元件，布板方便，可将单节锂电池电压稳定升压至 5V/3A 驱动小型电机，搭配充电管理 IC 可实现充放电一体化保护 。

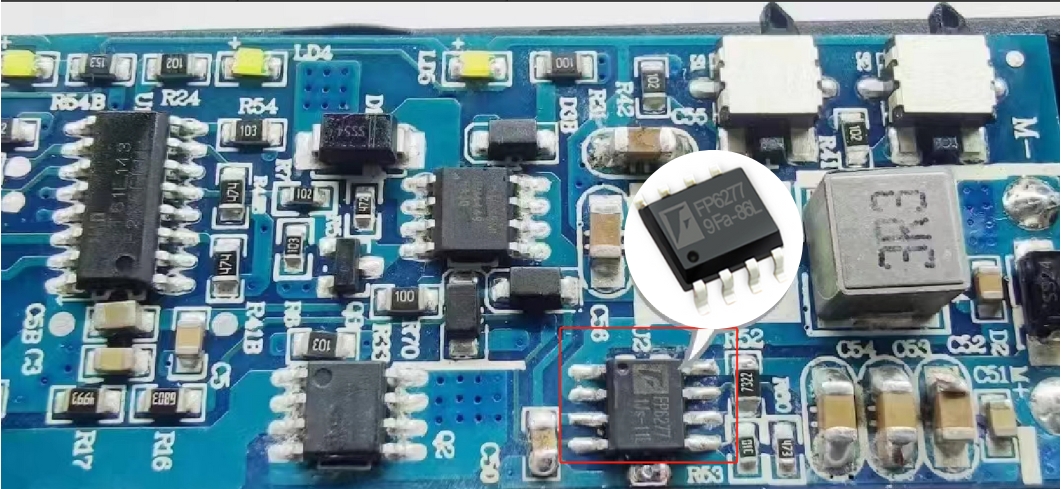

升压芯片FP6277在电推剪 PCB板中的位置图：

2、FP6296的作用

用于商用专业款电推剪，输入电压范围 2.7 - 12V，兼容单 / 双节锂电池串联场景，输出能力为 12V/30W（双节电池），效率 90%，在理发器中一般用于升压给5V,9V电机供电。异步升压架构搭配 15mΩ 超低阻 MOS，支持持续高负载运行，灵活匹配大扭矩电机需求。宽输入电压范围避免多电池场景兼容性问题，过流保护可调，防止电机堵转烧毁，延长设备使用寿命，满足厚发理发等高负载需求 。

3、FP6298的作用

适合中端便携款电推剪，输入电压 2.6 - 5.5V 适配单节锂电池，输出能力 10V/8-9W，在理发器中一般用于升压给5V电机供电。内置 80mΩ MOSFET，支持轻载省电模式，过流保护可通过外部可调电阻调节，适配中端电推剪需求。封装小巧（SOP - 8），适合紧凑型设计。

• 关键技术参数对比

1. 升压芯片FP6277参数

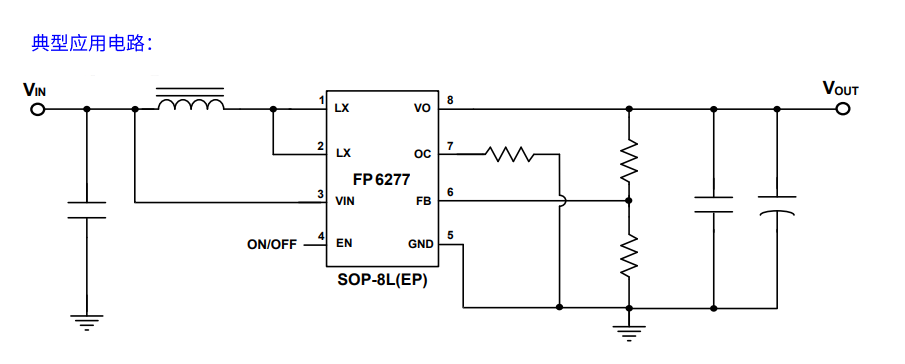

FP6277是台湾远翔的一款同步升压IC,封装为SOP-8L(EP），采用电流模式控制，支持PWM/PSM双模式，输入电压范围为2.4V至4.5V，可调输出电压最高至5.3V，关断电流低于1μA，显著延长电池续航。内置多重保护功能包括过温、过流和短路保护，确保设备安全可靠。

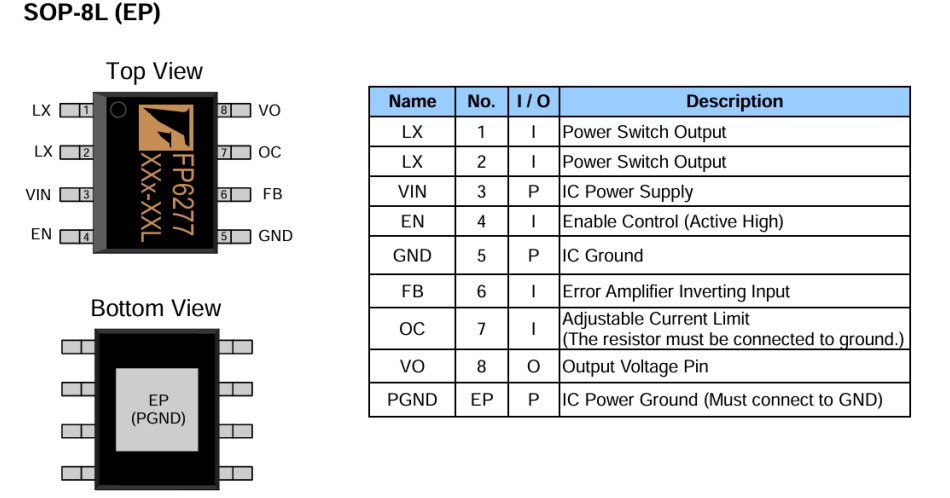

芯片脚位及封装图：

1. 升压芯片FP6296参数

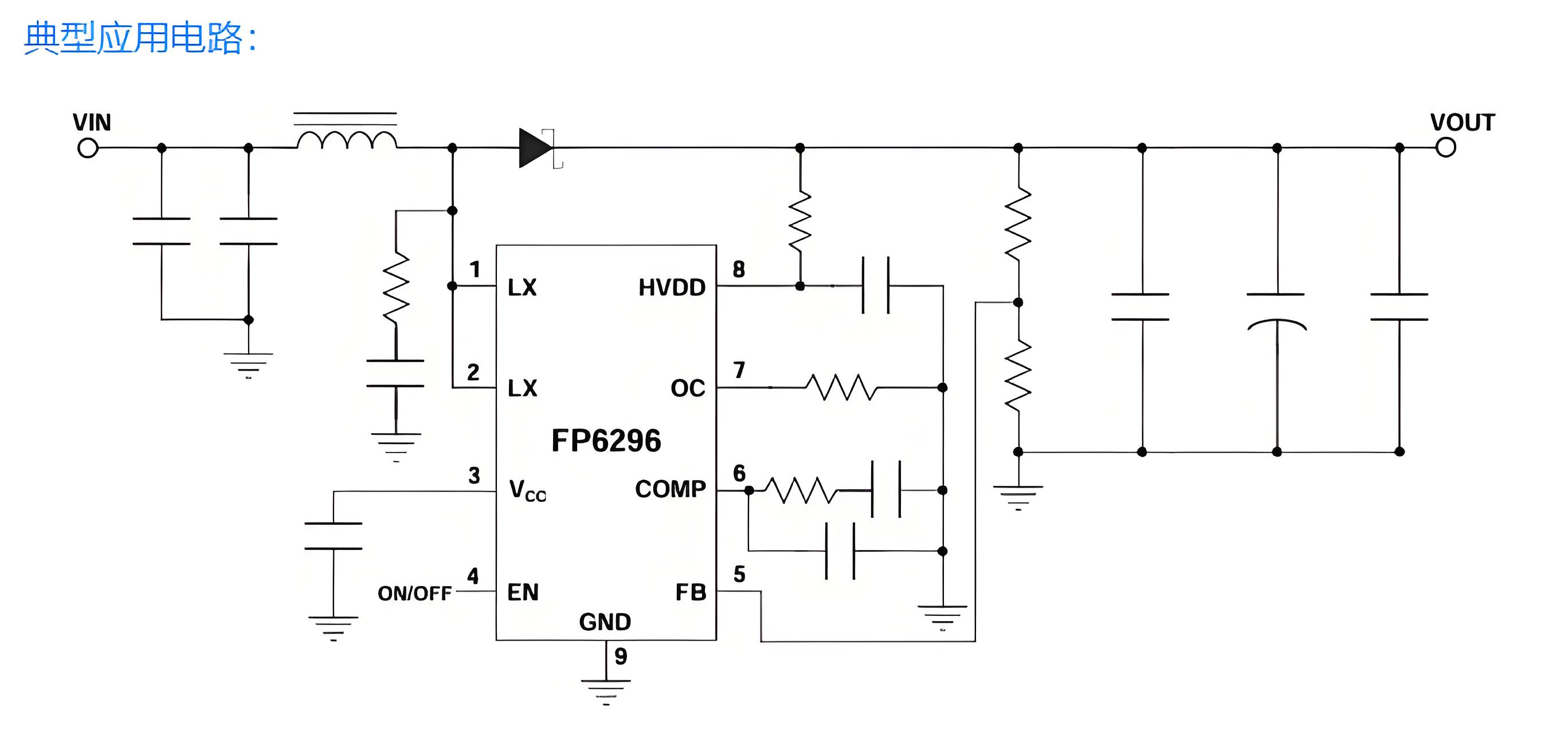

FP6296是台湾远翔的一款异步升压IC，封装为SOP-8L(EP)，采用电流模式控制，支持PWM调频（400kHz），输入电压范围为2.7V至12V，可调输出电压最高至13V，关断电流低至0.1μA，显著降低待机功耗。内置15mΩ低阻功率MOSFET，支持高达30W输出（双节电池），并具备可调过流保护（2A~10A），灵活适配不同负载需求。多重保护功能包括过温保护、软启动及输出过压保护，确保高功率场景下的设备安全可靠。

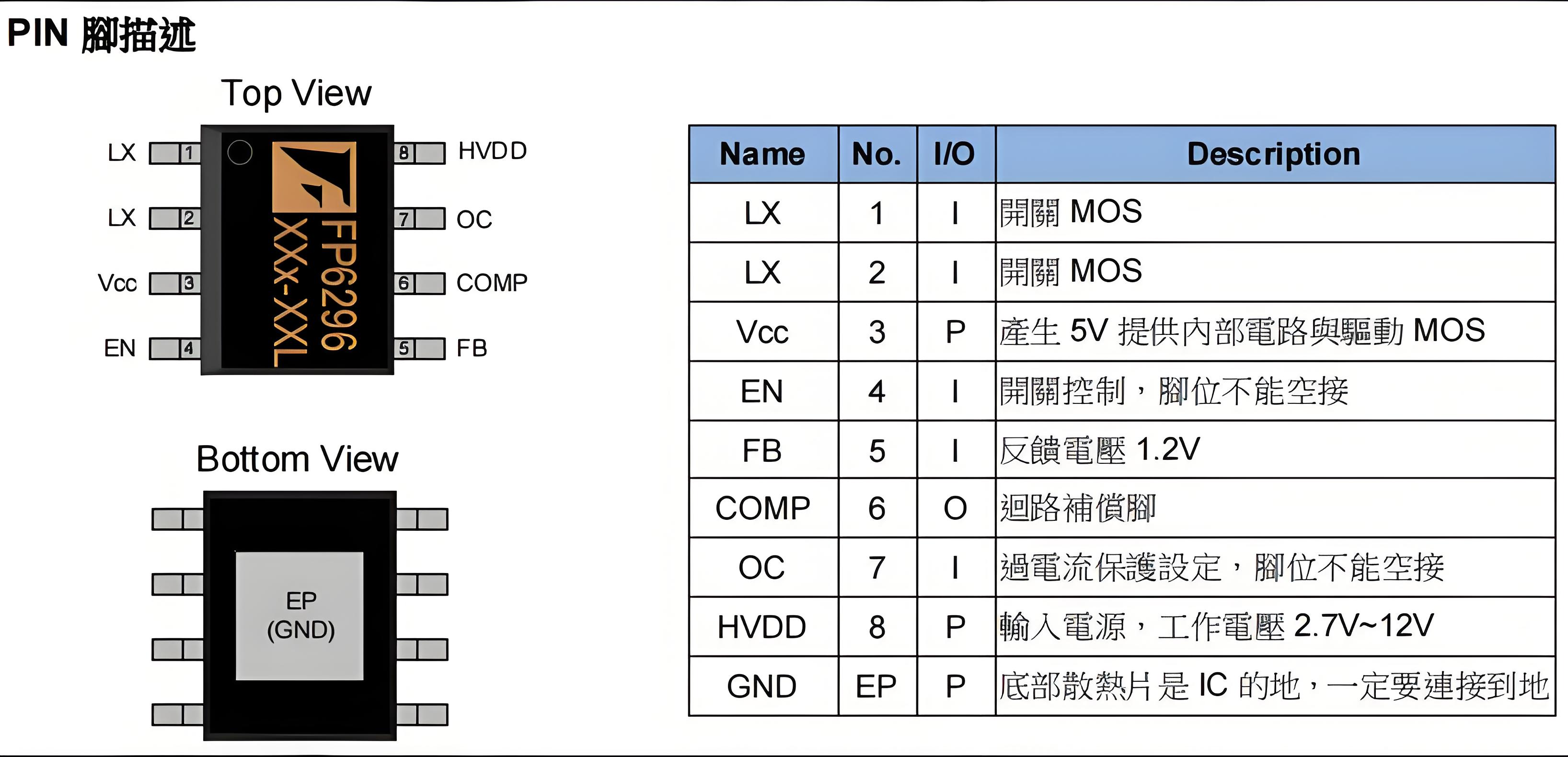

芯片脚位及封装图：

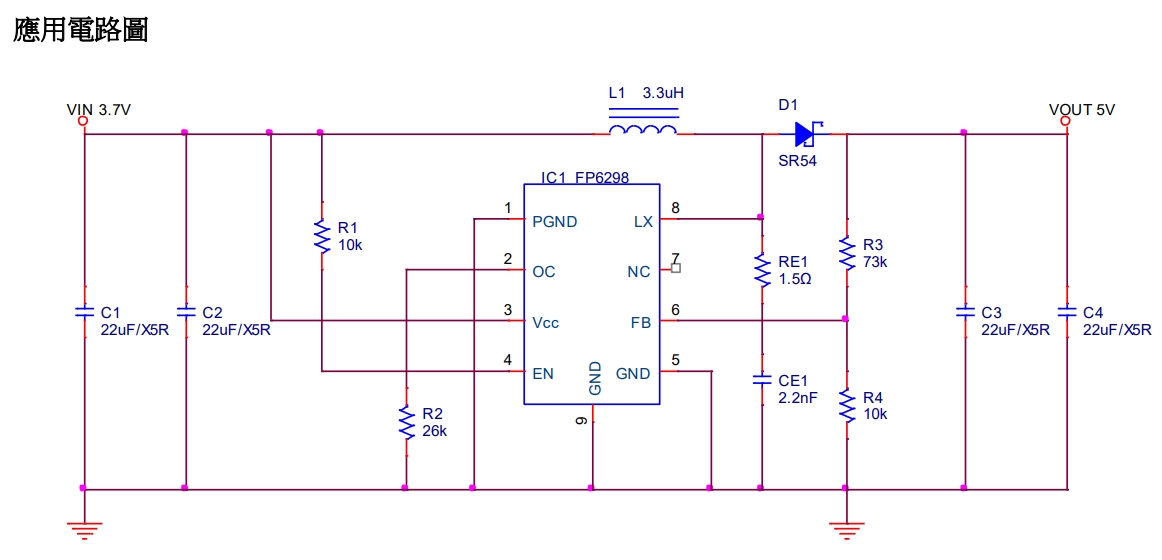

1. 升压芯片FP6298参数

FP6298是台湾远翔的一款电流控制模式升压IC，封装为SOP8-8L(EP)，内置80mΩ MOSFET，输入电压范围为2.6V至5.5V，可调输出电压最高至10V，关断电流仅0.1μA，轻载时自动切换省电模式（Skip Mode），显著延长续航。支持外部电阻调节过流保护，并集成软启动功能，有效抑制开机涌浪电流。多重保护机制涵盖过温保护、输出过压保护（12V）及输入欠压锁定（UVLO），确保系统稳定运行。

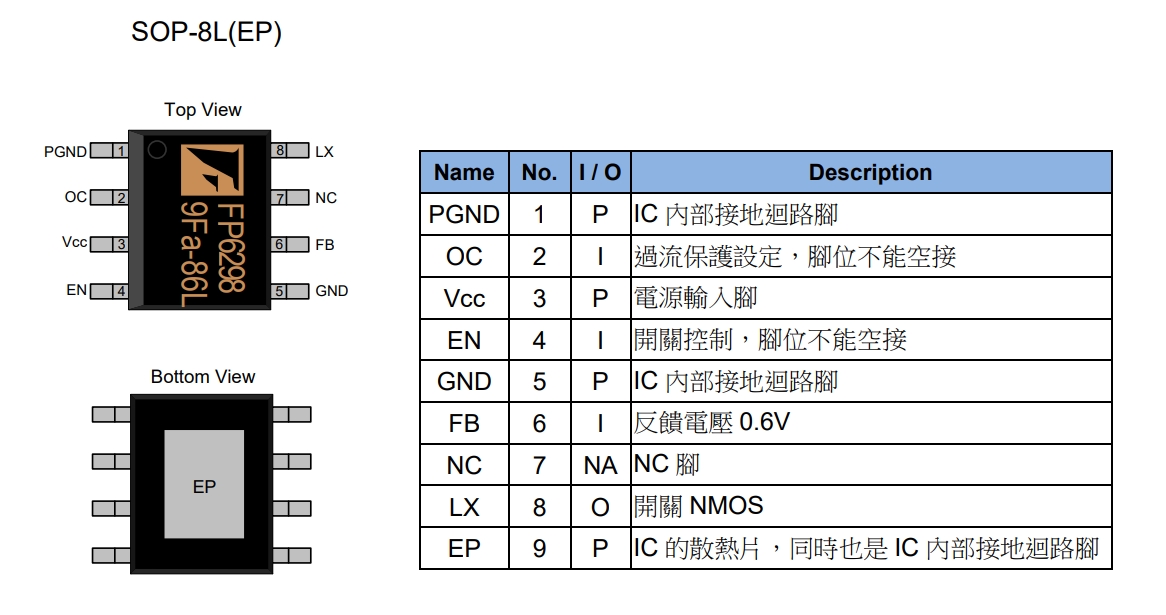

芯片脚位及封装图：

1. FP6277、FP6296、FP6298 关键参数对比

参数	FP6277	FP6298	FP6296
输入 (V)	2.4 - 4.5V	2.6 - 5.5V	2.7 - 12V
输出 (V)	≤5.3V	≤10V	≤13V
最大功率	15W (5V/3A)	10W (峰值)	30W (双节电池)
MOS 阻值	30mΩ (双路)	80mΩ (单路)	15mΩ (单路)
保护功能	过温 / 过流 / 短路	过温 / 过流 / OVP	过温 / 过流 / OVP
典型应用	手持设备、电推剪	中功率电推剪、移动电源、电子烟	大功率电推剪、K 歌宝

关键参数说明：

① 输入电压范围：

FP6277/FP6298 适配单节锂电池，FP6296 支持多电池串联（如双节锂电池）。

② MOSFET 阻值：

阻值越低导通损耗越小，FP6296 的 15mΩ MOSFET 适合大功率场景。

③ 效率优化：

FP6277 轻载时效率高（同步升压），FP6298 轻载自动进入省电模式，FP6296 重载效率稳定。

④ 选型建议：

轻载便携：FP6277（输出5V/3A 15W 以下，输出可完全关断）。

大功率需求：FP6296（输出5-12V/15W 大功率输出，宽电压输入）。

灵活中功率：FP6298（输出5-9V/8W峰值，轻载省电）。

结语：

FP6277、FP6296、FP6298以高效升压与多重保护为核心，为电推剪提供从轻量到专业的全场景电源方案。
