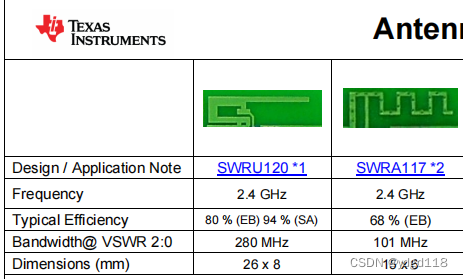

2款2.4G蓝牙PCB天线，来自TI官方设计。板子厚度均为1.0mm，介质材料为FR4。
在这里插入图片描述

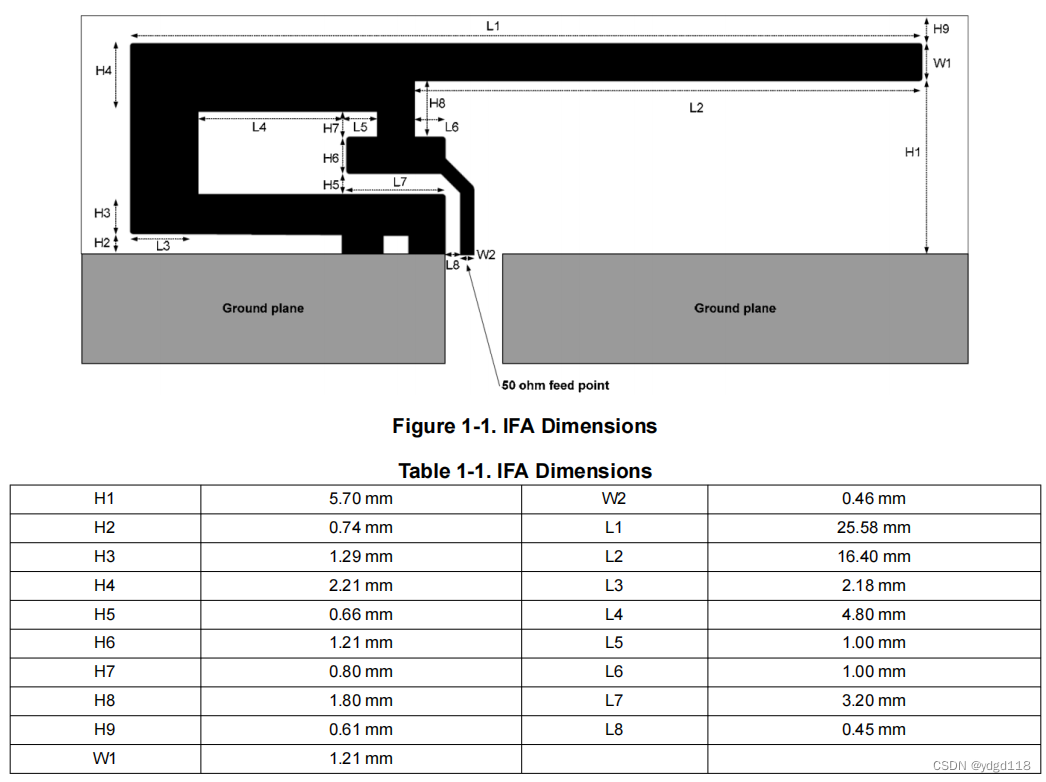

1. 2.4-GHz Inverted F Antenna

该款天线效率非常高，适合IOT物联网设备。

TI下载链接：https://www.ti.com/lit/swru120
在这里插入图片描述

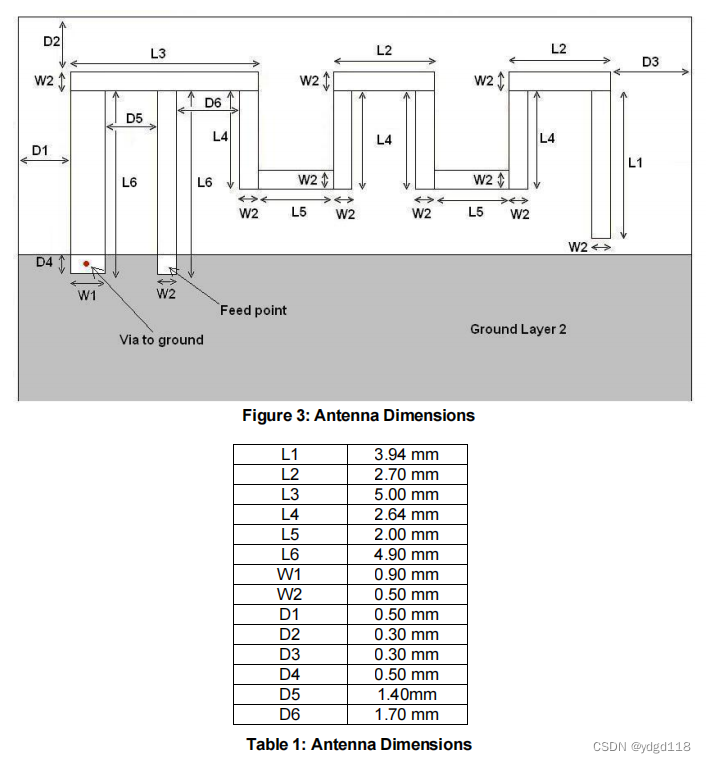

2. Small Size 2.4 GHz PCB antenna

这款天线尺寸小，非常适合USB_Dongle，USB鼠标等。

TI下载链接：https://www.ti.com/lit/pdf/swra117
在这里插入图片描述
