开关电源反馈TL431加RC补偿波形对比

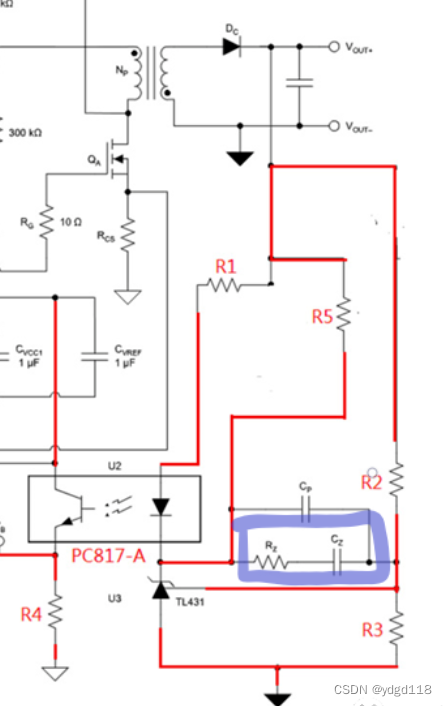

先上一个局部原理图：

蓝色线框起来的RC元件就是给TL431做补偿用的，至于RC补偿的理论原理这里不做说明，下面直接给出加和不加RC补偿网络的波形对比图。测试的是TL431的K端（接光耦发光二极管负极的引脚）的电压。

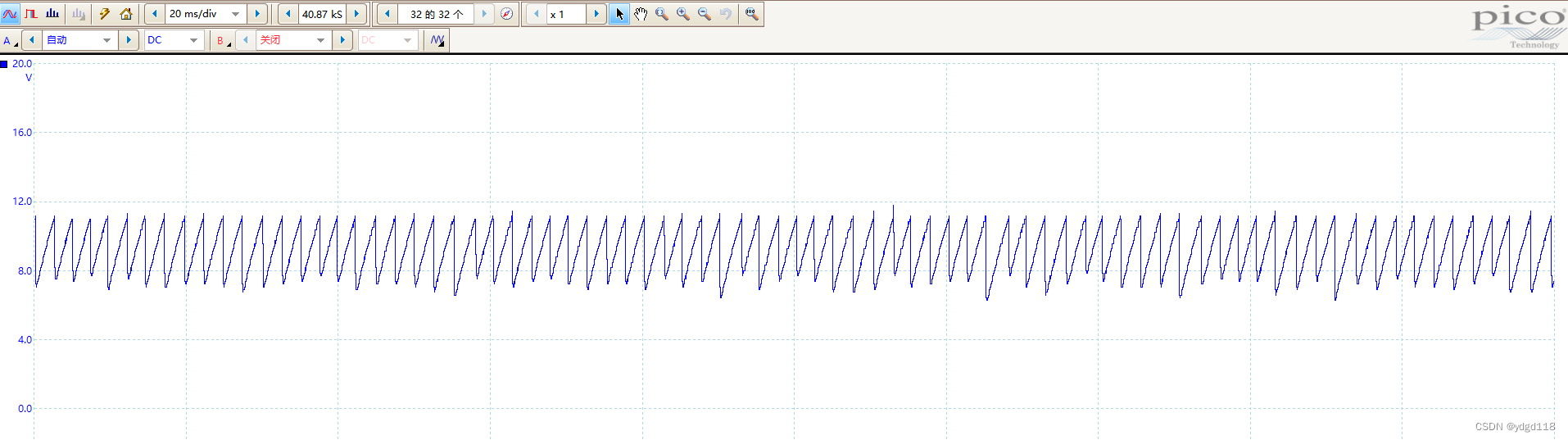

1. TL431无RC补偿，空载时：
   2. TL431无RC补偿，2A负载时：

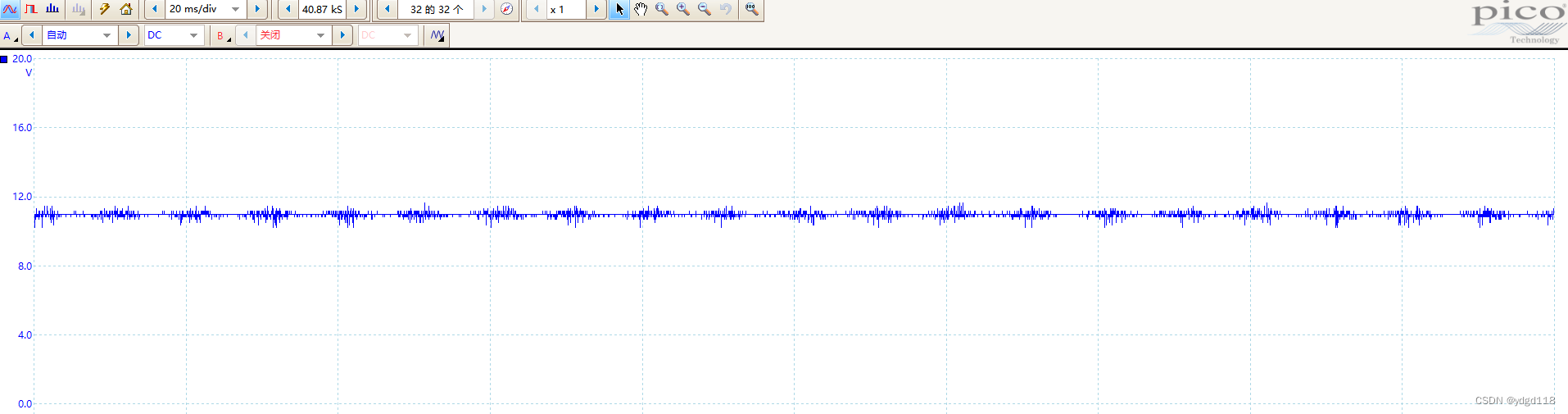

   3. TL431有RC补偿，空载时：
   2. TL431有RC补偿，2A负载时：
