一款220V降12V恒压芯片电路原理图WT5114

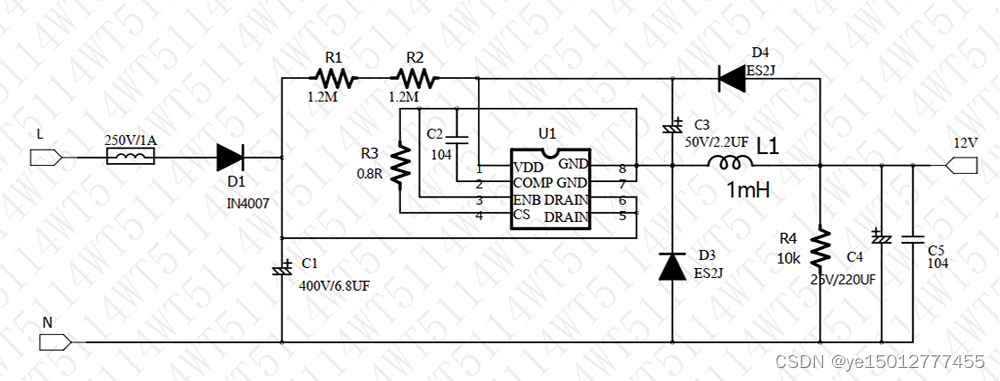

一款220V降12V恒压芯片电路原理图WT5114，电路图简示如下：

一款220V降12V恒压芯片线路图WT5114

WT5114是一款高性能、高精度、低成本的PWM电源开关，适用于非隔离降压和反激式应用。它集成了专用电流模式PWM控制器（采用SOP8封装的高压功率MOSFET）和内置误差放大器，优化了过冲和动态响应，实现了低成本和元件数量的减少。同时内置精密电阻分压器，保证EA精确参考，通用交流输入时精确恒压5V,12V。为提高效率，采用了具有降频和突发模式控制的振荡器。并通过频率抖动技术和软栅极驱动器设计实现EMI性能。提供上电软启动控制和多种保护功能，如逐周期电流限制、过载保护、输出短路保护、片上OTP、VDD OVP和UVLO。采用SOP8封装。

内置前沿消隐 (LEB)、逐周期限流、过载保护、输出短路保护、带迟滞的 VDD 欠压锁定 (UVLO)、过温保护（OTP）、VDD 过压保护（OVP）。

应用领域：智能家居小家电、非隔离辅助电源、LED驱动照明、电机驱动。
