12V 升 20V 4A 升压芯片 WT3205 介绍​
在电子设备的电源管理领域，升压芯片发挥着至关重要的作用。当设备需要更高电压来驱动负载或满足特定电路需求时，升压芯片能够将较低的输入电压转换为所需的较高输出电压。WT3205 便是一款在众多应用场景中表现出色的升压芯片，尤其适用于将 12V 电压提升至 20V 且输出电流为 4A 的应用需求。​
一、WT3205 芯片概述​
WT3205 是一款专为升压开关电源设计的直流 - 直流（DC-DC）转换控制器 。其设计旨在高效、稳定地实现电压提升，以满足各类对电源要求较为严苛的电子设备的供电需求。该芯片在多种行业和设备中广泛应用，展现出强大的性能和可靠性。​
二、芯片特性​
输入电压范围：具备 5V 至 32V 的宽输入电压范围，这使得它能够适应多种不同的电源输入情况。无论是常见的 12V 电源，还是其他在该范围内波动的电压源，WT3205 都能有效工作，大大提高了其应用的灵活性。​
固定频率 PWM 控制：采用固定频率的脉宽调制（PWM）控制方式，内置 330kHz 振荡器。这种控制方式能够精确地调节输出电压，确保电压的稳定性。通过稳定的 PWM 控制，芯片可以根据负载需求动态调整输出，减少电压波动，为负载提供稳定可靠的电源。​
电流模式控制单元：芯片集成了电流模式控制单元，该单元显著提高了系统的瞬态响应能力。当负载发生突变时，电流模式控制能够快速做出反应，及时调整输出，使系统迅速恢复稳定。同时，它还简化了回路补偿设计，降低了电路设计的复杂性，提高了整个电源系统的可靠性和稳定性。​
软启动电路：内部设置了软启动电路，这一电路在芯片上电时发挥重要作用。软启动电路能够有效减少上电瞬间产生的浪涌电流，避免对芯片及其他电路元件造成冲击和损坏。通过逐渐增加输出电压，软启动过程保护了电路的安全性和稳定性，延长了芯片及整个系统的使用寿命。​
其他功能：拥有 EN 脚关断功能，可方便地控制芯片的开启和关闭，实现灵活的电源管理。当系统处于待机或不需要供电时，可以通过 EN 脚关闭芯片，降低功耗。此外，还具备输出过压保护功能，当输出电压超过设定的安全阈值时，芯片会自动采取保护措施，防止过高电压对负载设备造成损害，进一步提高了系统的可靠性和稳定性。​
封装形式与工作温度范围：采用 SSOP - 10 封装，这种封装形式具有体积小、占用空间少的特点，适合应用于对电路板空间有限的电子设备中。其工作温度范围为 - 40℃至 85℃，能够在较为宽泛的温度环境下正常工作，无论是在寒冷的户外环境还是在发热量大的设备内部，都能保持稳定的性能，确保设备在不同温度条件下可靠运行。

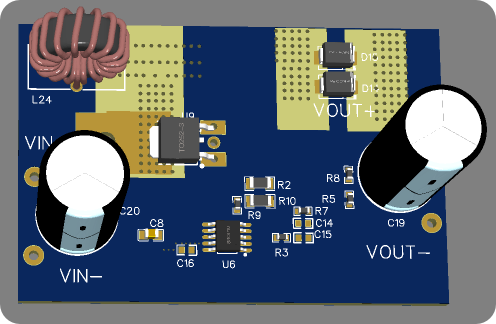

12V升20V4A升压恒压WT3205芯片模块方案
