18V-120V降12V300m恒压WT5117

WT5117 是一款专为开关电源设计的集成了 150V 高电压 MOSFET 的 DC-DC 控制器。这个设备具备内置高压启动和自供电功能，能够满足快速启动及低能耗待机状态的需求。
WT5117 配备了自适应降频技术，以提升在低负载条件下的转换效率。其软启动特性有助于降低部件的应力并防止启动时的电感饱和现象。
WT5117 还内嵌了多项异常状态保护措施，如 VDD 欠压保护、输出过载保护、输出过压保护以及过温保护等。在这些保护机制被触发后，电路将自动尝试重启，直至系统恢复至正常运作状态。

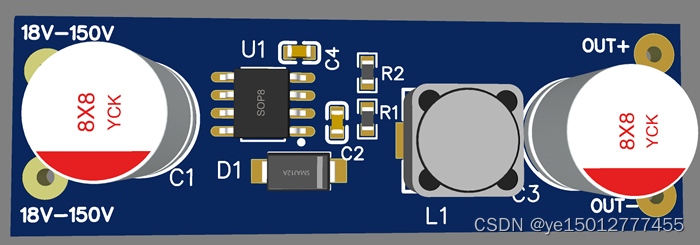

18V-120V降12V300m恒压WT5117芯片板卡模块PCBA
