一、TVS管简介

TVS(Transient Voltage Suppressors)，即瞬态电压抑制二极管，又称瞬态电压抑制器。瞬态是指当TVS二极管的两极受到反向瞬态高能量冲击时能以 $10^{-12}$ 秒即皮秒量级速度反应。它是采用半导体工艺制成的具有单个 PN 结或多个 PN 结集成的器件，半导体工艺可以使地每个同型号TVS具有的性能高度一致性。TVS 有单向与双向之分，单向TVS 一般应用于直流供电电路，双向 TVS 应用于电压交变的电路。直流应用时单向 TVS 反向并联于电路中，当电路正常工作时，TVS 处于截止状态（高阻态），不影响电路正常工作。当电路出现异常过电压并达到 TVS 的击穿电压时，TVS 迅速由高阻态突变为低阻态，泄放由异常过电压导致瞬时过电流到地，同时把异常过电压钳制在一个安全水平之内，从而保护后级电路免遭异常过电压的损坏。当异常过电压消失后，TVS 阻值恢复为高阻态。

二、TVS管工作状态

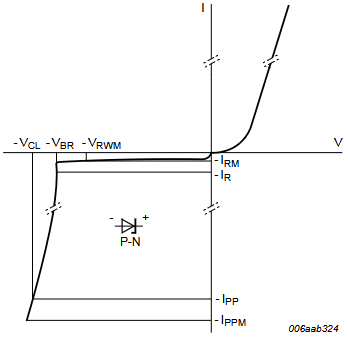

$I_{RM}$ 漏电流 $I_{R}$ 脉冲直流试验电流 $I_{pp}$ 峰值脉冲电流 $I_{PPM}$ 额定峰值脉冲电流

$V_{CL}$ 钳位电压 $V_{BR}$ 击穿电压 $V_{RWM}$ 最高工作电压

TVS 的伏安特性曲线及相关参数说明：

1、在正常工作电压下（ $V_{CC}$ $\leq$ $V_{RWM}$ ），TVS关断（高阻抗）， $I_{RM}$ 漏电流极小，一般TVS都会有10-100uA的反向漏电流；

2、当加在TVS两端的电压超过最高工作电压时（ $V_{BWM}$ $<$ $V_{CC}$ $<$ $V_{BR}$ ），TVS即将导通，流过 TVS 的电流称为漏电流（ $I_{R}$ $\leq$ $I_{RM}$ ），该电流的大小随结温而变化，击穿电压 $V_{BR}$ 是指当TVS流过规定的1mA电流( $I_{R}$ )时，测得的TVS两极间的电压；

3、当电压继续增大到击穿电压时（ $V_{CC}$ $>$ $V_{BR}$ ），TVS完全导通（低阻抗），此时电流急剧增大，最终TVS将电压钳位到 $V_{CL}$ ，保持不变，此时通过的电流就是峰值电流 $I_{pp}$ ；

4、当电压持续大于钳位电压时（ $V_{CC}$ $>$ $V_{CL}$ ），TVS将被击穿，击穿后TVS通常表现为短路状态。

三、TVS管特点

1、TVS 内部芯片为半导体硅材料，采用半导体工艺制成，具有较高的可靠性和一致性；

2、TVS 具有较低的动态内阻，钳位电压低；

3、TVS 较其他过压保护器件，具有较快的响应速度（皮秒级）；

4、TVS 电压精度高，击穿电压一般为±5%的偏差，在特殊应用场合，还可以通过工艺改善或参数筛选达到更高的精度；

5、TVS 封装多样化，贴片封装有 SOD-123、SMA (DO-214AC)、SMB(DO-214AA)、SMC(DO-214AB)、DO-218AB 等，插件封装有 DO-41、DO-15、DO-201、P-600 等；

6、TVS 在 10/1000μs 波形下瞬态功率可达 200W~30000W，甚至更高。在 8/20μs 波形下瞬态峰值脉冲电流可达 3kA、6kA、10kA、16kA、20kA 甚至更高；

7、工作电压范围可从 3.3V~600V，甚至更高。

四、TVS管使用注意事项

最高工作电压 $V_{RWM}$ ：TVS 管的截止电压应大于线路上最高工作电压或信号电平电压。如果截止电压选择过低，一方面会影响电路正常工作，另一方面会影响 TVS 的使用寿命。

峰值脉冲电流 $I_{pp}$ ：当 TVS 单独使用时，要根据线路上可能出现的最大浪涌电流来选择合适的型号。相同电压的 TVS，功率越大 $I_{pp}$ 也越大。功率越大的 TVS 对电路的保护效果也越好。

钳位电压 $V_{CL}$ ：应小于被保护电路最大可承受的瞬态安全电压， $V_{CL}$ 与 TVS 的击穿电压 $V_{BR}$ 及 $I_{pp}$ 都成正比。

漏电流 $I_{RM}$ ：在通信线路及低功耗电路中，要特别关注 $I_{RM}$ 这个参数。

结电容 $C_{J}$ ：防护器件都有分布电容，它会对高频信号产生影响，所以要关注这个指标！TVS的电容值越大对电路的影响越大，比如衰减信号很大；对于数据/信号频率越高的电路，电容值要越小，比如USB2.0，最大速率为480Mbit/S，电容不能超过3pF，千兆以太网要求电容不能超过1pF，一般TVS结电容在pF级别，低结电容的TVS二极管其原理是通过TVS管串联普通二极管，串联后其防护电路的电容将会有大幅度降低。TVS管结电容处于GDT和MOV之间，高速电路使用要注意。

与其他防护器件配合：如果防护等级低或者仅作静电保护，只用TVS保护就可以，但是2kV以上的浪涌防护，一般都要使用两级防护。两级防护，TVS响应快，中间设计退耦器件，比如电阻、空心电感、自恢复保险丝，给TVS分压，不至于损坏TVS。这就是两级保护退耦器件的作用。

放置位置：TVS管应靠近信号端口、电源输入端口、被保护器件附近；并联在信号线与地、信号线与信号线、电源线与地之间，并使与地阻抗最小，可以尝试多打地过孔、宽走线形成低阻抗泄放路径。

五、TVS管与稳压二极管的区别

稳压管一般并联在电源上，为电源稳压，防止电网电压波动，导致负载电压变化，顾名思义，加了稳压管，负载电压就可以保持恒定；而TVS管一般是用来瞬态电压保护，避免瞬态电压导致后级电路损坏，电路并联TVS，可以抑制瞬态电压，把瞬态电压钳位到后级电路或器件可以承受的水平，所以从功能上来讲，稳压管和TVS管是不同的。

功能的不同就导致两者在很多方面有差异，比如响应速度，TVS是抑制瞬态，响应速度很快，漏电流超过一定值就导通。而稳压管，只有电网电压大于稳定电压才响应，所以响应慢。

从通流能力上来讲，TVS抑制瞬态雷击浪涌，瞬态通流能力更大，稳压二极管只是防电压波动，通流能力也小。

从所需的击穿电流来讲，TVS漏电流10uA就开始导通，稳压管一导通远大于10uA，所以击穿电流稳压管更大。

从功率来讲，一般稳压管功率是几瓦，而TVS几百瓦，所以TVS功率更大，但这个功率是瞬态功率，不是持续功率。

从稳压精度来讲，TVS导通后，电压持续增大到钳位电压才保持稳定，而稳压管，一导通电压就保持稳定，因此稳压管稳压精度要比TVS更高。
