前言

在上一篇博客中，介绍了一种在Qgis中基于QMetaTiles插件进行xyz瓦片离线下载的技术实现方式，原文地址：在Qgis中使用QMetaTiles插件进行XYZ瓦片离线下载方法。如果不是特别要求，这种技术实现的方案是可以满足瓦片离线化的基本要求。不知道有没有亲自实践的小伙伴，如果有的话，不知道在实践过程中，您有没有发现QMetaTiles插件的一些问题。

这里将个人在使用QMetaTiles插件进行瓦片离线化的时候，遇到的问题列一下，欢迎有一样问题的小伙伴在评论区留个言，知道怎么解决的更希望可以告知于我。是否在参数的设置上面出现了问题。

采用QMetaTiles插件，在大范围瓦片下载过程中，极有可能部分瓦片不能正确下载。导致在使用Leaflet浏览时，给用户的感觉是图片错误。

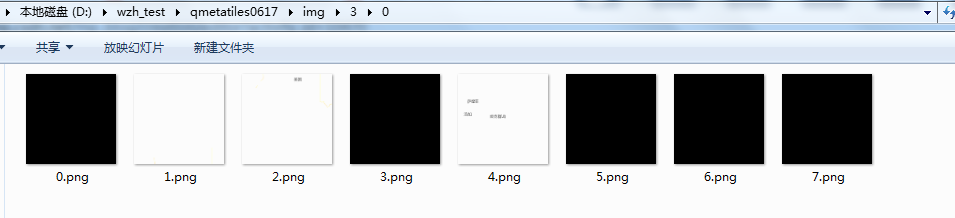

使用QMetaTiles下载瓦片时，必须要提前安装插件。QMetaTiles下载的瓦片如下图所示：

在采用上述的方案时，还需要在Qgis软件环境中安装QMetaTiles插件，也是一件不太方便的事情。作为喜欢偷懒的我们，有没有一种更快捷的方式，既不用安装插件，也能下载地图瓦片，同时能将两个不同的图层进行合并成一个瓦片呢？

答案是肯定的。本文将重点介绍在Qgis中直接利用现有功能就能完成XYZ瓦片的下载方式，详细介绍如何进行软件操作，然后使用Leaflet对下载的瓦片进行综合展示。

一、Qgis的相关功能

1、数据准备

我们这里的需求是需要使用Qgis将星图地球的3-4级地图影像和标注图层进行统一合成下载。因此在Qqis中将星图地球的底图影像和标注影像添加到窗口中。具体操作步骤如下：

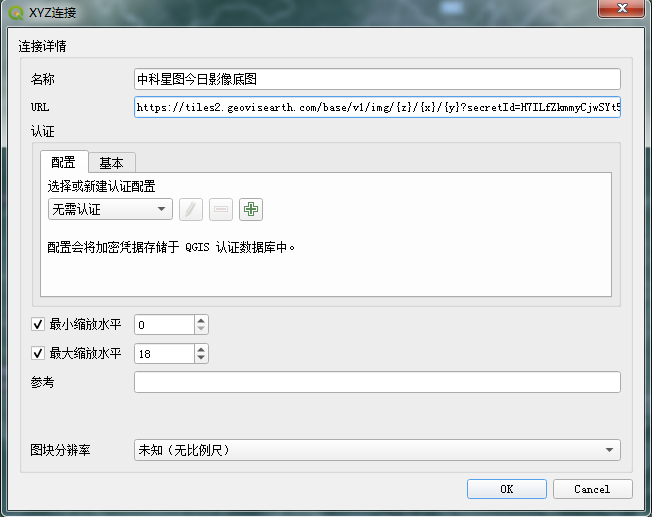

新建xyz连接，首先添加地图影像地址到Qgis当中，连接信息如下：

具体的连接如下所示：

https://tiles2.geovisearth.com/base/v1/img/{z}/{x}/{y}?secretId=H7ILfZkmmyCjwSYt5doCpsABO6A&clientId=caa9e56a-615b-4cdf-e566-29e5784eb31d&expireTime=1687048132&sign=2e7a293a7c0642117d1e45ce2b4483d3cd183223361a51c755b75a4d04aa41f5

同样的方式把标注图层也添加到Qgis当中来，添加页面如下所示：

链接地址如下：

https://tiles3.geovisearth.com/base/v1/cia/{z}/{x}/{y}?secretId=H7ILfZkmmyCjwSYt5doCpsABO6A&clientId=caa9e56a-615b-4cdf-e566-29e5784eb31d&expireTime=1687048132&sign=2e7a293a7c0642117d1e45ce2b4483d3cd183223361a51c755b75a4d04aa41f5

2、将两个xyz图源添加到图层

将上面两个xyz图源添加到图层窗口中，这里需要注意一下，添加的时候要注意一下顺序。通常情况下，影像图层是放在最下面的作为底图进行展示的，因此在xyz图源处双击数据源即可完成图层添加。在底图之上，叠加标记图层，让底图看起来更丰富一些。具体效果如下所示：

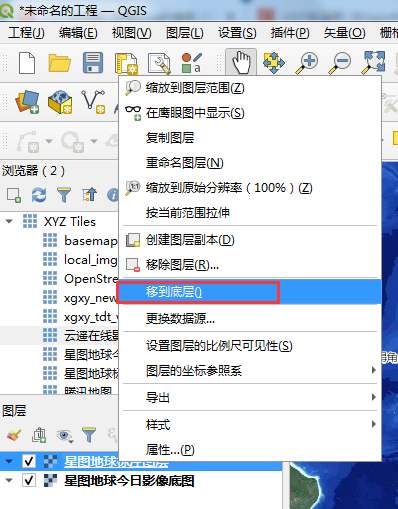

如果在图层添加的过程中，图层的顺序添加错了，也可以在图层窗口中进行调整。鼠标右键点击图层，比如移到底层即可完成当前图层移到最底层。

二、Qgis栅格工具生成

跟Arcgis一样，Qgis同样也有很丰富的工具箱支持，而且都是开箱即用的。帮助用户在进行空间数据分析时，专注数据的展示。本文讲述的XYZ瓦片生成的基础也是使用Qgis中的栅格工具，具体的工具是【生成xyz图块（目录）】。就是支持图层中的瓦片以xyz的形式输出到指定的目录中。

1、生成xyz图块工具在哪里

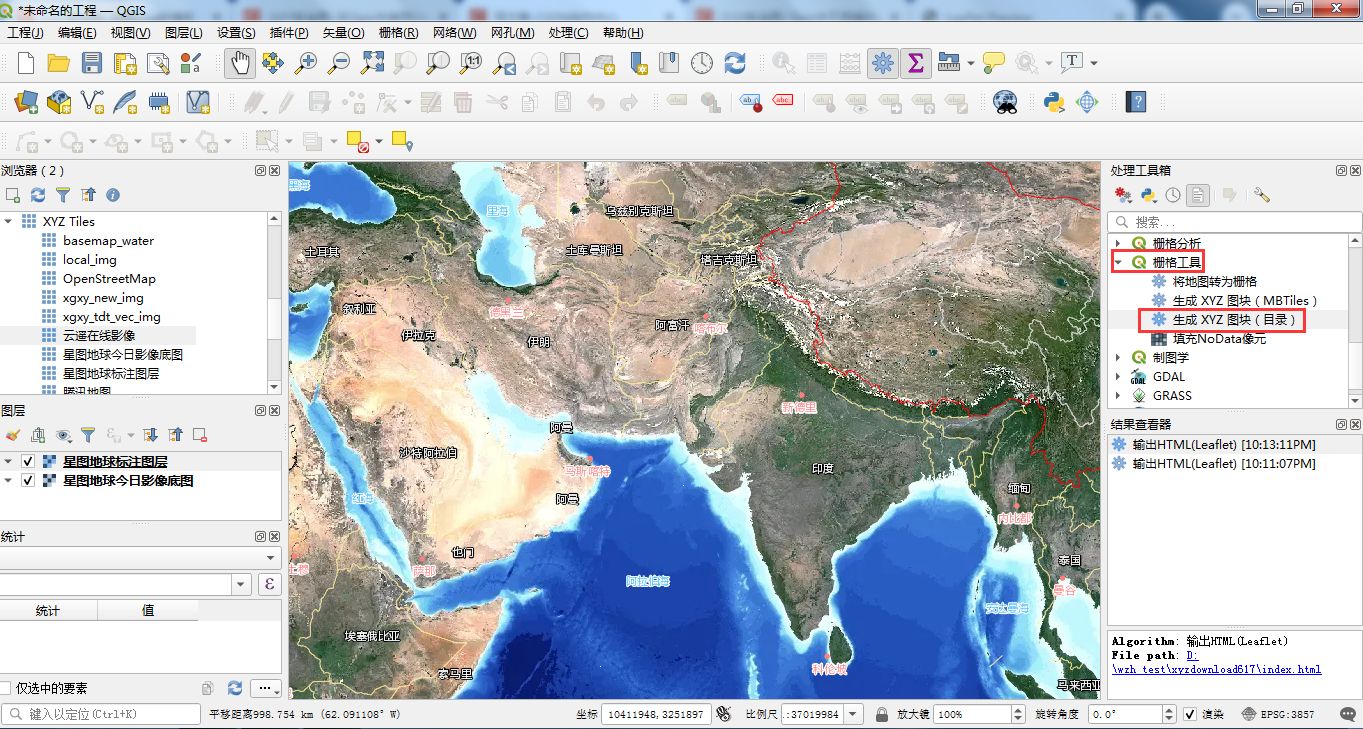

在Qgis软件的工作窗口中，一般处理工具箱的位置位于操作界面中的右侧。在这里集成了许多有用的工具，包括今天的主角栅格工具。

2、生成xyz图块怎么用

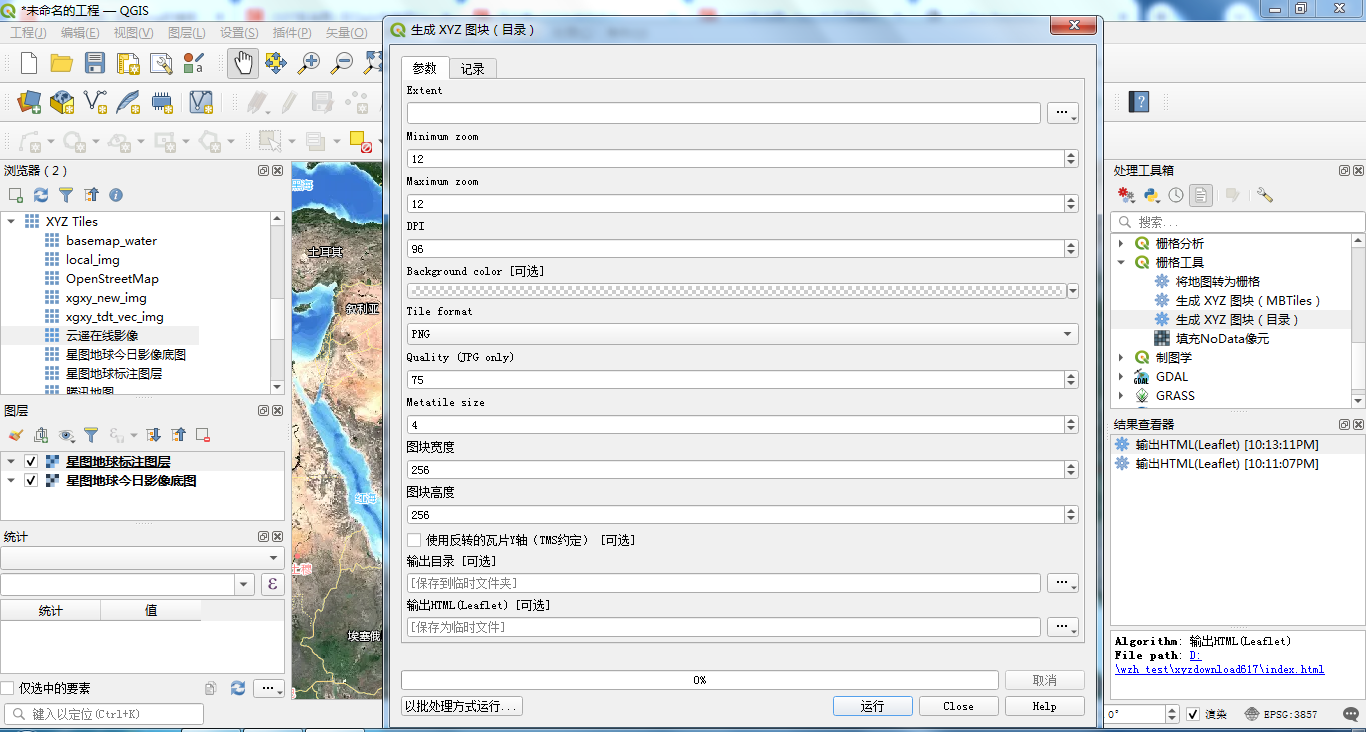

鼠标双击生成xyz图块（目录）链接，在这个链接的上面还有一个工具也是生成xyz图块的，只不过它是以MBTiles的方式进行存储，MBTiles这种格式下次可以专门来说一次。本文不进行展开叙述。点开之后出现如下参数设置页面：

需要设置的参数信息如下描述：

序号	参数	说明
1	extend	图层的下载范围，可以从当前图层进行选择
2	minzoom	下载的最小层级
3	maxzoom	下载的最大层级
4	DPI	96，分辨率
5	背景颜色	默认透明
6	tile format	瓦片格式，默认png，可以有jpg
7	tile质量	当瓦片格式为jpg时，可以设置图片质量
8	图块宽度	256
9	图块高度	256
10	瓦块输出目录	具体保存瓦块的目录
11	加载示例	生成leaflet加载示例程序的位置

以上参数设置完成后，点击运行按钮完成工具的运行。可以在界面中看到实时的进度和命令的执行参数跟踪情况，日志情况等等。

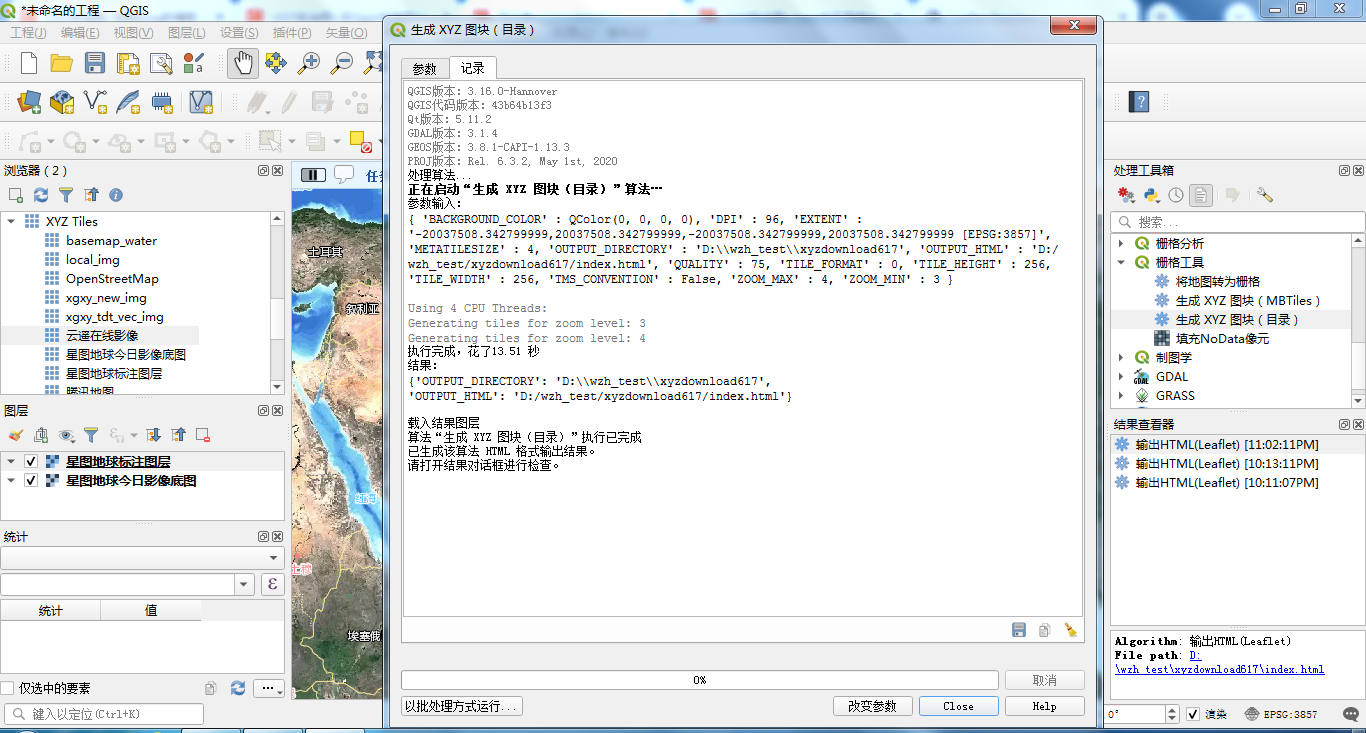

在记录tab页中可以看到瓦片的下载情况。摘录一部分展示如下：

QGIS版本：3.16.0-Hannover
QGIS代码版本：43b64b13f3
Qt版本：5.11.2
GDAL版本：3.1.4
GEOS版本：3.8.1-CAPI-1.13.3
PROJ版本：Rel. 6.3.2, May 1st, 2020
处理算法...
正在启动“生成 XYZ 图块（目录）”算法…
参数输入：
{ 'BACKGROUND_COLOR' : QColor(0, 0, 0, 0), 'DPI' : 96, 'EXTENT' : '-20037508.342799999,20037508.342799999,-20037508.342799999,20037508.342799999 [EPSG:3857]', 'METATILESIZE' : 4, 'OUTPUT_DIRECTORY' : 'D:\\wzh_test\\xyzdownload617', 'OUTPUT_HTML' : 'D:/wzh_test/xyzdownload617/index.html', 'QUALITY' : 75, 'TILE_FORMAT' : 0, 'TILE_HEIGHT' : 256, 'TILE_WIDTH' : 256, 'TMS_CONVENTION' : False, 'ZOOM_MAX' : 4, 'ZOOM_MIN' : 3 }

Using 4 CPU Threads:
Generating tiles for zoom level: 3
Generating tiles for zoom level: 4
执行完成，花了13.51 秒
结果：
{'OUTPUT_DIRECTORY': 'D:\\wzh_test\\xyzdownload617',
'OUTPUT_HTML': 'D:/wzh_test/xyzdownload617/index.html'}

载入结果图层
算法“生成 XYZ 图块（目录）”执行已完成
已生成该算法 HTML 格式输出结果。
请打开结果对话框进行检查。

这里详细记录了整个瓦片生成的过程，输入参数，输出结果，执行耗时等，非常直观的展示了蒸锅调用过程。

3、下载结果

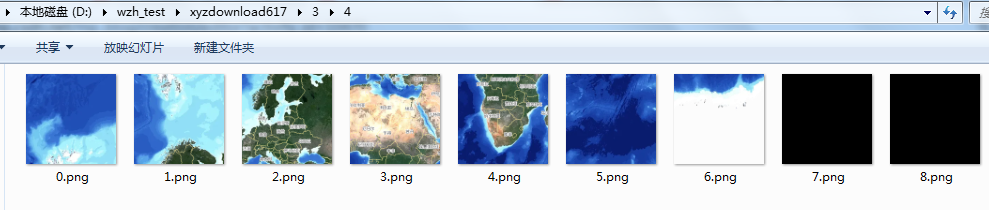

在刚才设置的瓦片生成目录中，可以看到两个层级的瓦片以及一个index.html文件。能看到以下的瓦片信息说明工具执行成功。

4、Leaflet加载离线瓦块

Leaflet加载瓦块的具体技术方式在此不再赘述，这里直接贴出具体的代码。

<!DOCTYPE html>
<html>
<head>
  <title>Leaflet Preview</title>
  <meta charset="utf-8" />
  <meta name="viewport" content="width=device-width, initial-scale=1.0">

  <link rel="stylesheet" href="https://unpkg.com/leaflet@1.5.1/dist/leaflet.css"
   integrity="sha512-xwE/Az9zrjBIphAcBb3F6JVqxf46+CDLwfLMHloNu6KEQCAWi6HcDUbeOfBIptF7tcCzusKFjFw2yuvEpDL9wQ=="
   crossorigin=""/>
  <script src="https://unpkg.com/leaflet@1.5.1/dist/leaflet.js"
   integrity="sha512-GffPMF3RvMeYyc1LWMHtK8EbPv0iNZ8/oTtHPx9/cc2ILxQ+u905qIwdpULaqDkyBKgOaB57QTMg7ztg8Jm2Og=="
   crossorigin=""></script>
  <style type="text/css">
    body {
       margin: 0;
       padding: 0;
    }
    html, body, #map{
       width: 100%;
       height: 100%;
    }
  </style>
</head>
<body>
  <div id="map"></div>
  <script>
      var map = L.map('map').setView([1.4210854715202004e-14, 8.526512829121202e-14], 3.5);
      L.tileLayer('file:///D%3A/wzh_test/xyzdownload617/{z}/{x}/{y}.png', {
        minZoom: 3,
        maxZoom: 4,
        tms: false,
        attribution: 'Generated by TilesXYZ'
      }).addTo(map);
  </script>
</body>
</html>

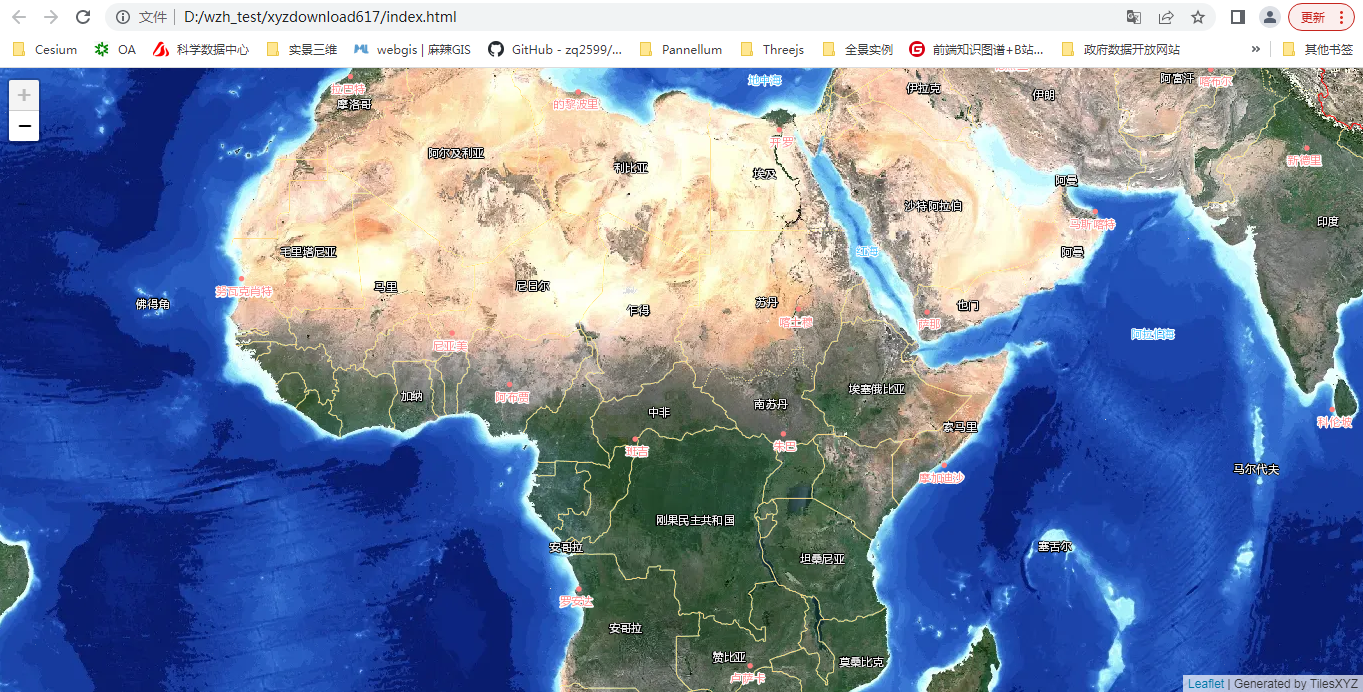

温馨提示：上述代码中，瓦片的发布是以File协议发布的，实际项目中是需要发布成http的，技术上只要采用nginx或者apache等中间件进行静态资源发布即可。最终加载效果如下：

总结

以上就是本文的主要内容，本文将重点介绍在Qgis中直接利用现有功能就能完成XYZ瓦片的下载方式，详细介绍如何进行软件操作，然后使用Leaflet对下载的瓦片进行综合展示。行文仓促，如有不当，欢迎评论区留言批评指正。
