循环神经网络--RNN

RNN是在自然语言处理领域中最先被用起来的，比如，RNN可以为语言模型来建模。语言模型是指：给定一个一句话前面的部分，预测接下来最有可能的一个词是什么。比如：

我昨天上学迟到了，老师批评了__。

利用RNN根据前面的信息推测出后面的词语。在上面例子中，接下来的这个词最有可能是『我』，而不太可能是『小明』，甚至是『吃饭』。

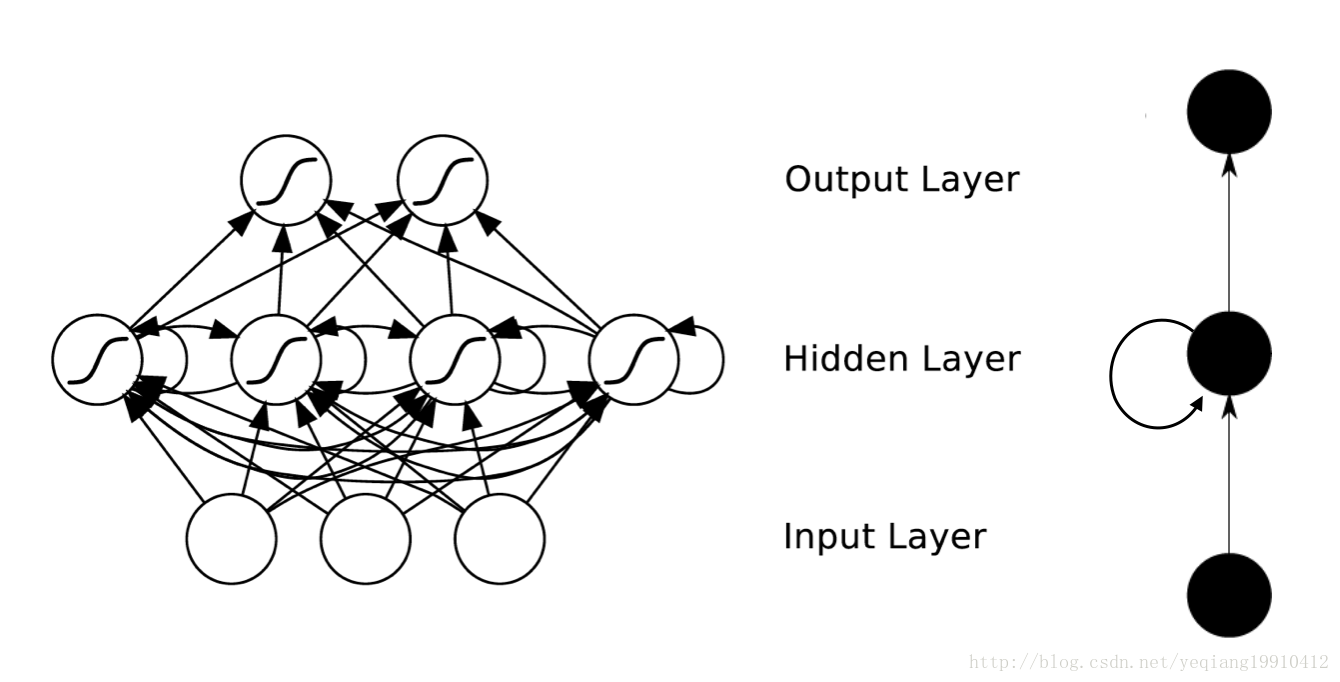

图1 RNN结构图

基本循环神经网络

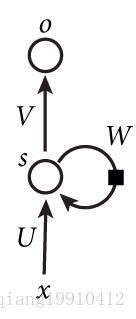

下图是一个简单的循环神经网络如，它由输入层x、一个隐藏层s和一个输出层o组成：

图2 RNN结构简化图

x是一个向量，它表示输入层的值；s是一个向量，它表示隐藏层的值；o也是一个向量，它表示输出层的值；U是输入层到隐藏层的权重矩阵；V是隐藏层到输出层的权重矩阵。循环神经网络的隐藏层的值s不仅仅取决于当前这次的输入x，还取决于上一次隐藏层的值s。权重矩阵 W就是隐藏层上一次的值作为这一次的输入的权重。

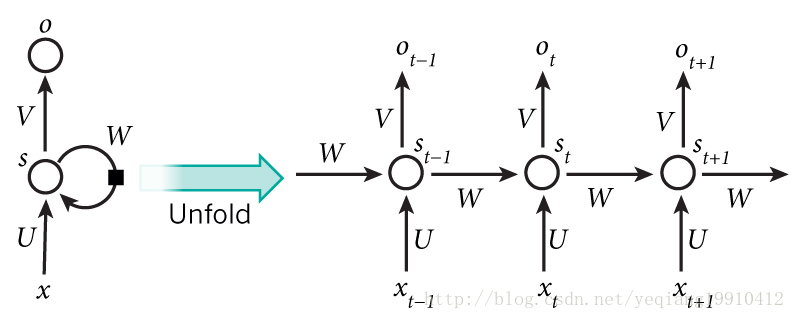

把上面的图展开，循环神经网络如下图所示：

图3 RNN结构时间展开图

网络在t时刻接收到输入$x_t$，隐藏层的值是$s_t$，输出值是$o_t$，$s_t$的值不仅仅取决于$x_t$，还取决于$s_{t-1}$。可以用下面的公式来表示循环神经网络的计算方法：

$$\begin{equation} o_t=g(V{s_t}) \tag{1} \end{equation}$$

$$\begin{equation} s_t=f(U{x_t}+W{s_{t-1}}) \tag{2} \end{equation}$$

如果把公式2代入公式1中，可以得到：

$$\begin{equation} o_t=g(V{s_t}) =g(V{f(U{x_t}+W{s_{t-1}})}) \end{equation}$$

$$\begin{equation} =g(Vf(U{x_t}+W{f(U{x_{t-1}}+W{s_{t-2}})})) \end{equation}$$

$$\begin{equation} =g(Vf(U{x_t}+W{f(U{x_{t-1}}+W{f(Ux_{t-2}+Ws_{t-3})})})) \end{equation}$$

$$\begin{equation} =g(Vf(U{x_t}+W{f(U{x_{t-1}}+W{f(Ux_{t-2}+W{f(Ux_{t-3}+...)})})})) \tag{3} \end{equation}$$

从上面可以看出，循环神经网络的输出值$o_t$，是受前面历次输入值$x_t$、$x_{t-1}$、$x_{t-2}$、$x_{t-3}$、……的影响。

双向循环神经网络

对于语言模型来说，很多时候光看前面的词是不够的，比如下面这句话：

我的手机坏了，我打算__一部新手机。

如果我们只看横线前面的词，手机坏了，那么我是打算维修还是换一部新的？这都无法确定。但如果我们看到了横线后面的词是『一部新手机』，那么，横线上的词填『买』的概率就大得多了。

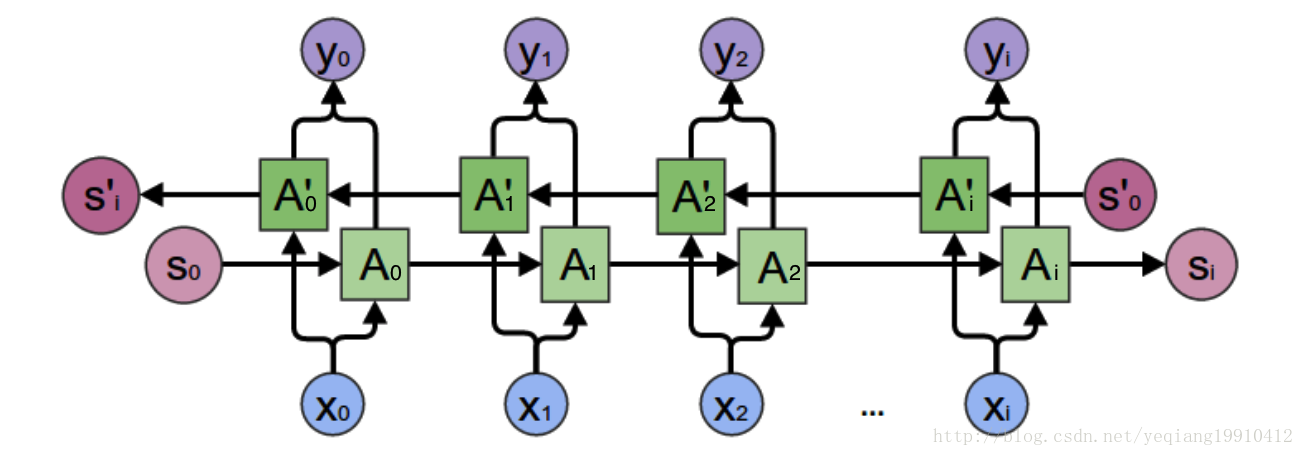

基本循环神经网络是无法对此进行建模的，因此，我们需要双向循环神经网络来实现。如下图所示：

图4 双向循环神经网络

我们先考虑上图中$y_2$的计算。从上图可以看出，双向卷积神经网络的隐藏层要保存两个值，一个A参与正向计算，另一个值A’参与反向计算。最终的输出值$y_2$取决于$A_2$和$A_2'$。其计算方法为：

$$\begin{equation} y_2=g(V{A_2}+V'{A'_2}) \tag{4} \end{equation}$$

$A_2$和$A_2'$则分别计算：

$$\begin{equation} A_2=f(W{A_1}+U{X_2}) \tag{5} \end{equation}$$

$$\begin{equation} A_2'=f(W'{A_3'}+U'{X_2}) \tag{6} \end{equation}$$

现在，我们已经可以看出一般的规律：正向计算时，隐藏层的值$s_t$与$s_{t-1}$有关；反向计算时，隐藏层的值$s_t'$与$s_{t-1}'$有关；最终的输出取决于正向和反向计算的和。双向循环神经网络的计算方法如下：

$$\begin{equation} o_t=g(V{s_t}+V'{s_t'}) \tag{7} \end{equation}$$

$$\begin{equation} s_t=f(U{x_t}+W{s_{t-1}}) \tag{8} \end{equation}$$

$$\begin{equation} s_t'=f(U'{x_t}+W'{s_{t+1}'}) \tag{9} \end{equation}$$

其中$x_t$表示输入层的值；$s_t$表示正向隐藏层的值；$s_t'$表示反向隐藏层的值；$o_t$表示输出层的值；$U$是输入层到正向隐藏层的权重矩阵；$V$是正向隐藏层到输出层的权重矩阵；$U'$是输入层到反向隐藏层的权重矩阵；$V'$是反向隐藏层到输出层的权重矩阵；$W$是隐藏层上一次的值$s_{t-1}$作为这一次的输入的权重矩阵；$W'$是隐藏层下一次的值$s_{t+1}$作为这一次的输入的权重矩阵。

从上面三个公式我们可以看到，正向计算和反向计算不共享权重，也就是说U和U’、W和W’、V和V’都是不同的权重矩阵。

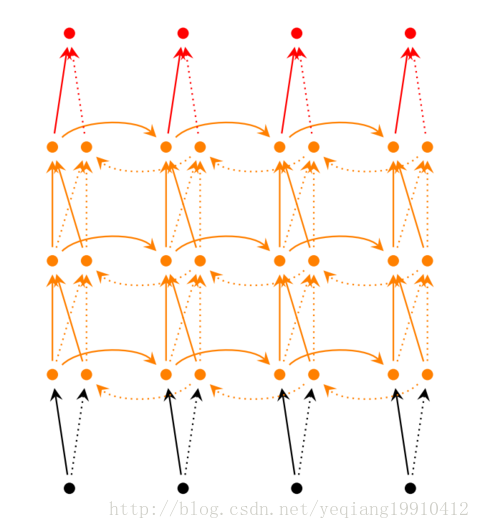

上面提及的循环神经网络只有一个隐藏层，我们当然也可以堆叠两个以上的隐藏层，这样就得到了深度循环神经网络。如下图所示：

图5 深度循环神经网络

我们把第i个隐藏层的值表示为$s_t^{(i)}$、$s_t'^{(i)}$来表示，则深度循环神经网络的计算方式可以表示为：

$$\begin{equation} o_t=g(V^{(i)}{s_t^{(i)}}+V'^{(i)}{s_t'^{(i)}}) \tag{10} \end{equation}$$

$$\begin{equation} s_t^{(i)}=f(U^{(i)}{s_t^{(i-1)}}+W^{(i)}{s_{t-1}^{(i)}}) \tag{11} \end{equation}$$

$$\begin{equation} s_t'^{(i)}=f(U'^{(i)}{s_t^{(i-1)}}+W'^{(i)}{s_{t+1}'^{(i)}}) \tag{12} \end{equation}$$

$$\begin{equation} ... \end{equation}$$

$$\begin{equation} s_t^{(1)}=f(U^{(1)}{x_t}+W^{(1)}{s_{t-1}^{(1)}}) \tag{13} \end{equation}$$

$$\begin{equation} s_t'^{(1)}=f(U'^{(1)}{x_t}+W'^{(1)}{s_{t+1}'^{(1)}}) \tag{14} \end{equation}$$

循环神经网络的训练算法：BPTT（Back Propagation Through Time）

BPTT算法是针对循环层的训练算法，它的基本原理和BP算法是一样的，也包含同样的三个步骤：

1. 前向计算每个神经元的输出值；
2. 反向计算每个神经元的误差项值$\delta_j$，它是误差函数E对神经元j的加权输入$net_j$的偏导数；
3. 计算每个权重的梯度。

最后再用随机梯度下降算法更新权重。

详细公式推导见参考文献1,我并没有明确的研究公式，只是理解了RNN的基本原理。
