在Cadence的CIW中显示运行的命令和返回值

最新推荐文章于 2025-04-14 10:24:34 发布
置顶 最新推荐文章于 2025-04-14 10:24:34 发布
阅读量6.5k 收藏 14
点赞数 1
分类专栏： 版图基础 文章标签： CIW Log Filter 相关指令 cadence IC61
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/yeshengjiushizhu/article/details/83783789
版权

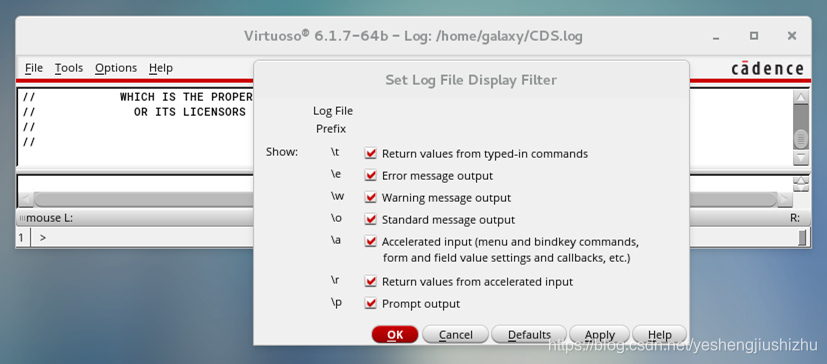

        首先启动我们的Virtuoso(IC51版本的叫icfb)软件,在CIW上的菜单栏中选择Options——Log Filter，在弹出的窗口中把所有的选项都勾上然后保存，这样就可以在操作的时候看到对应的命令了。如下图：

        但如果我们重新运行软件，刚才的设置都会被恢复到默认值，也就是每次想查看相关命令都要重新设置一遍，这是非常麻烦的事情。终极的解决办法是编辑.cdsinit文件（一般在home目录下，是隐藏文件），只需要在.cdsinit文件的最末尾加上以下代码：

hiSetFilterOption(t t t t t t t)

        上面的代码中有7个't',代表的是图一中七个框框都勾选上，在每次启动virtuoso时就可以在CIW中查看相关指令和返回值了，这对于设置快捷键的时选取对于命令很有用。最终效果如下图：

命令显示在CIW中
