材料链接

文件可以直接从网络上download下来：

calibre_rule_writing_2007 - 道客巴巴icon-default.png?t=N7T8https://www.doc88.com/p-330763936895.html

SVRF介绍

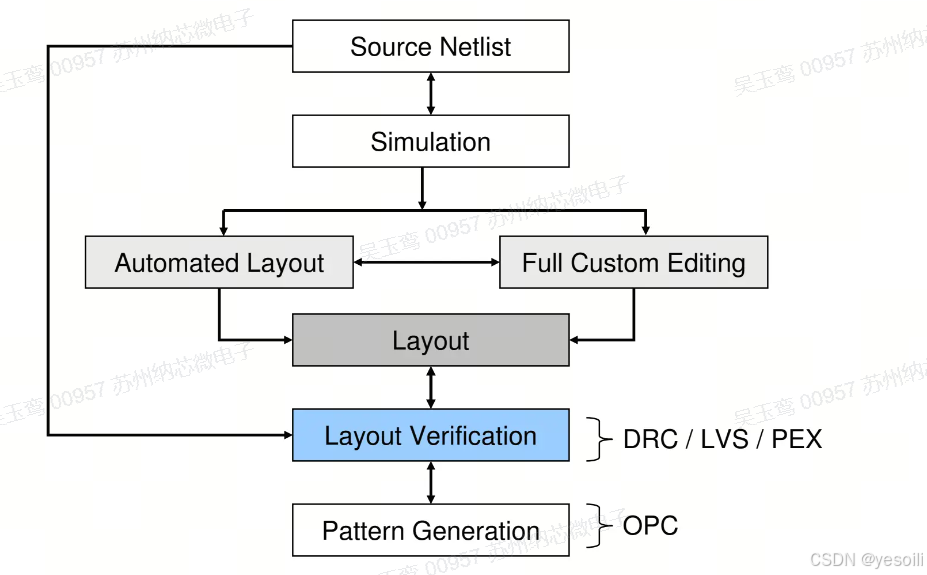

设计和验证流程

从设计和验证流程来说，先从model的spice，送到仿真器运行，之后从sch中生成layout，之后layout去进行DRC验证（工艺规则验证）、LVS验证（确定电气节点是否链接对，规则是否正常）、PEX验证（根据sub材料参数获取寄生），最后变成close的状态，打散送到光罩厂，做OPC（考虑到生产中的光衍），再拿去生产。

SVRF是什么？S标准V验证R规则F格式，主要用于calibre和ICverify物理验证工具，主要是一种语法标准，用于更加便利控制一些功能。

这个文件有主要的两个因素：

操作符

规范语句

什么是操作符？

Layer derivation 层定义

  1. 产生polygon
  2. 产生edge
  3. 产生edge segment

连接性抽取

  1. 识别layout中的电气链接区域

器件识别

  1. 从几何中识别device

txt 标签

将标签名分布给内部net连接点，在source和layout之间。

什么是规范语句？

规范语句控制环境，如：

  1. 层定义
  2. block 一些 cell
  3. 产生结果
    1. 指定filename和获取result的数据类型
    2. 控制report文件
    3. 控制DRC 的输出
  4. 文件处理
    1. 控制哪里去找到输入输出的文件

要如何创建一个rule file?

  • 从头开始使用ASCll文本编辑器
  • 复制和修改现有的Calibre规则文件
  • 转换一个Dracula®规则文件
    • 从命令行修改:$MGC_HOME/bin/drac_cvt sourcefile destpath
      • sourcefile 命令文件路径名称
      • destpath 准备创建的rule filename
  • 使用Calibre GUI
    • 不要写一个完整的规则文件
    • 添加INCLUDE到规则文件追加“golden rules”

编译方法

  • 规则文件必须在使用前编译
    • 当您在命令行调用calibre中时自动执行
    • 在GUI时加载文件时产生
  • 编译包括检查：
    • 正确的语法
    • 特定操作的特定的图层
  • 编译解决操作语句之间的所有依赖关系

如果你已经编译失败，那么error报告会输出，解决error再运行一次Calibre;重复这个过程知道你正常编译。

SVRF 状态语句语法约束

  • 语法主要方面
  • 参数顺序
