SIP 协议的系统构架

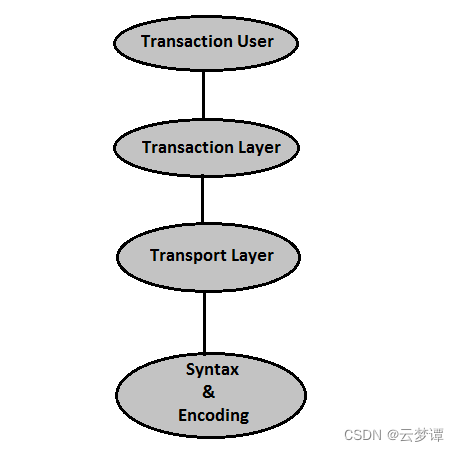

    SIP协议是一种分层的协议，换句话说，SIP的应用实现，可以划分为一组不同的，相互独立的处理阶段，每个阶段间只有一些松散的耦合关系。如上图所示，从架构上划分，我们一般可以抽象出四个层：语法/编码层、TP层、TR层和TU层。

• 语法/编码层。 RFC规范中，用增强BNF范式定义了SIP的语法，最底层的语法/编码层实现了SIP报文的基础解析/编码。

• TP层，对应传输层，它定义了是Client是如何发送请求及接收应答的，同时也定义了Server端是如何接收请求及发送应答的。所有的SIP网元都必须实现传输层的定义，才能在网络中收发报文。

• TR层，即事务层。SIP事务定义为一个请求消息及其对应的所有应答消息所组成的集合。并非所有的SIP网元都会有TR层，无状态的SIP代理，就没有TR的概念。

• TU层，TR层之上的所有实现都属于层。除了无状态代理之外，其他的SIP网元，都可以视为一种TU。
