原理图快捷键:
O:缩小原理图
I :放大原理图
shift+G:放置管脚(pin)

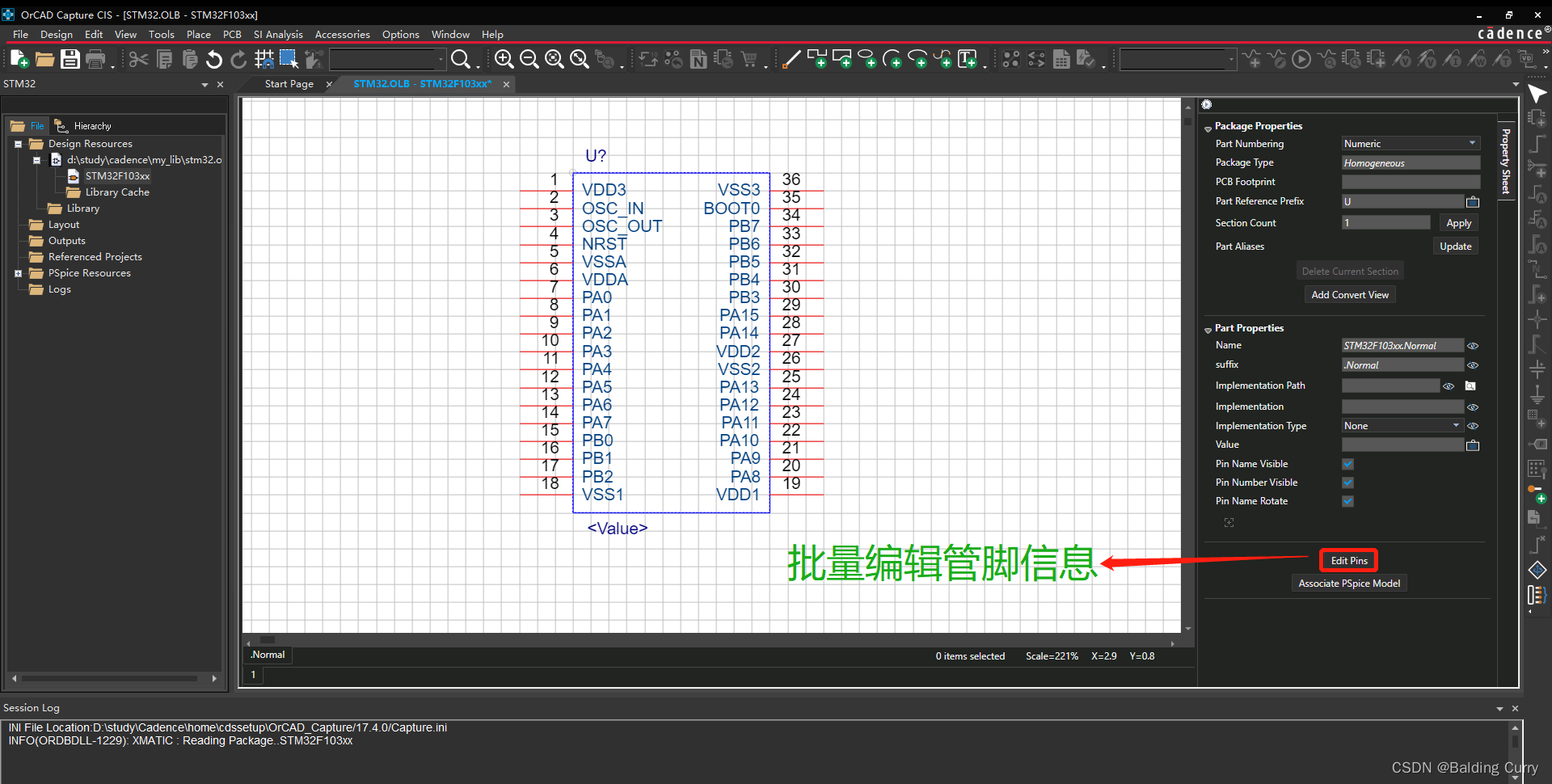

shift+J:批量放置管脚(Pin Array)
R:旋转元器件。(选中要旋转的元件,单击R)
H:左右翻转元器件(垂直翻转)
V:上下翻转元器件(水平翻转)
元器件对齐:选中要对齐的元器件——Edit——Align——选择想要对齐对的方式
W:原理图连线

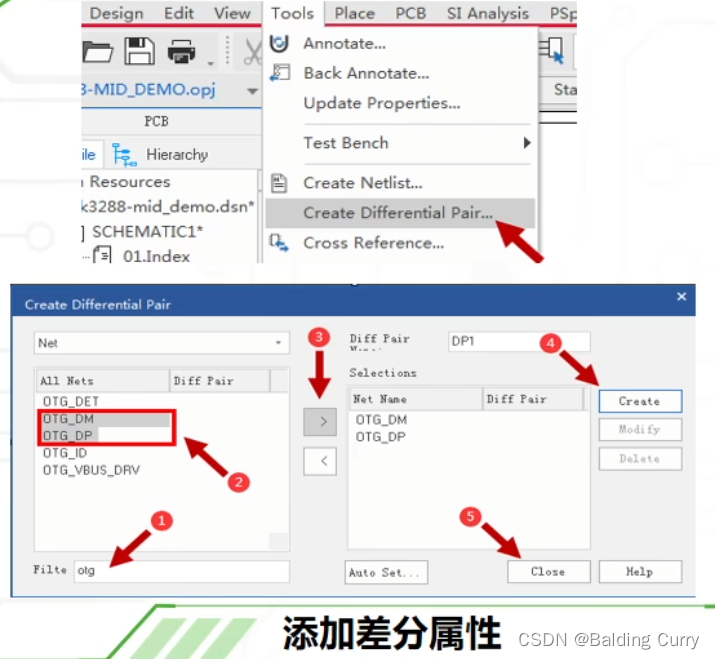

创建差分对:单击PAGE——Tools——Create Differential Pair
O:缩小原理图
I :放大原理图
shift+G:放置管脚(pin)
shift+J:批量放置管脚(Pin Array)
R:旋转元器件。(选中要旋转的元件,单击R)
H:左右翻转元器件(垂直翻转)
V:上下翻转元器件(水平翻转)
元器件对齐:选中要对齐的元器件——Edit——Align——选择想要对齐对的方式
W:原理图连线
创建差分对:单击PAGE——Tools——Create Differential Pair
