树莓派之火焰传感器模块

一、测试结果

  能检测打火机的火焰。

二、实验器材

2.1、器材

    1、树莓派    1个

    2、杜邦线若干

    3、火焰传感器  1个

    4、HDMI接口显示器    1个

      5、树莓派扩展板  1个

2.2、火焰传感器简介

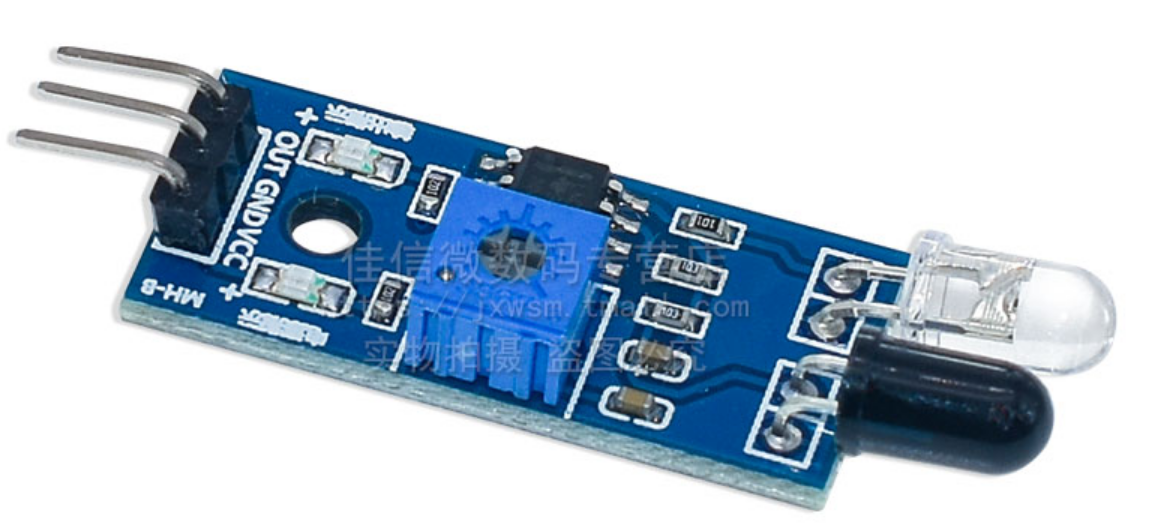

图1 火焰传感器

应用：

玩具、安防等领域。

特性：

电压：DC  4.5V~20V

输出电平：3.3V(无障碍物),  0V(有障碍物)。

微功耗：静态电流<50微安。

感应距离:3米以内。

触发方式：可以重复触发。

感应角度：<100度锥角。

使用注意事项：

模块输出时序是:上电后输出高电平2秒,然后变为低电平,进入待机状态。若更改延时时间,模块上电后输出高电平的时间会相应増长,可理解为上电后进入正常工作状态的启动时间会増长。

2.3、树莓派扩展板图

图2 扩展板

注释含义：

1)序号，1，2，3，4.。。。。。,是对应J1的引脚序号，用这个序号可以在树莓派4上使用。

2)注释：(1),(2),.. 序号是：board编码也是BCM编码。字符助记符是wiringPI编码。

3)插针是每5个一组，横着联通，含义相同。

三、硬件相关

3.1、传感器调节

没火焰的情况下，调电位器调到指示灯刚好灭的状态，然后在去测试。就会发现传感器上的灯，随打火机的火焰开关。

3.2、线路连接

1)火焰传感器的VCC(电源+)连接到树莓派扩展的3.3V(1脚)上。

2)火焰传感器的DO(红色)连接到树莓派扩展的GPIO1(12脚)上。

3)火焰传感器的GND(电源-)连接到树莓派扩展的GND(6脚)上。

四、代码

4.1、python代码

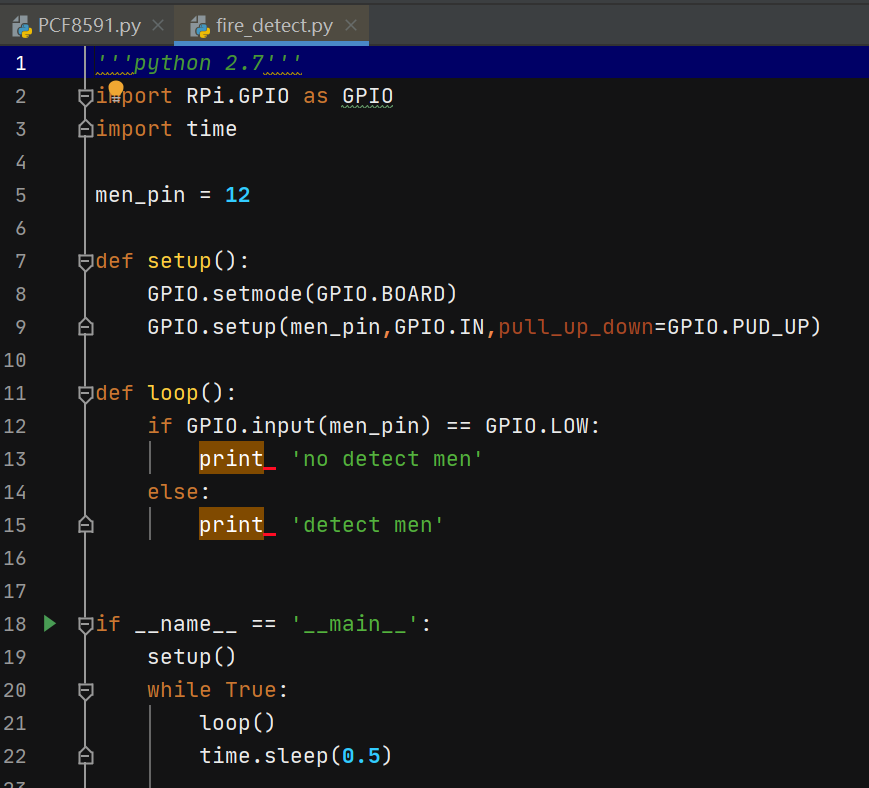

图3  代码
